   Do.31

Разработчик: Dornier
Страна: Германия
Первый полет: 1967
Тип: Экспериментальный транспортный самолет с ВВП
  ЛТХ     Доп. информация



В 1960 г. фирмой "Дорнье" по заказу министерства обороны ФРГ в условиях строгой секретности была начата разработка проекта тактического военно-транспортного вертикально взлетающего самолета Do.31 с комбинированной силовой установкой из подъемно-маршевых и подъемных двигателей. Проектирование самолета осуществлялось фирмой "Дорнье" совместно с фирмами "Гамбургер Флюгцойгбау", "Везер" и "Фокке-Вульф", которые в 1963 г. объединились в единую авиационную фирму под названием WFV. Проект самолета Do.31 являлся частью программы ФРГ по разработке транспортных вертикально взлетающих самолетов, в которой были учтены и переработаны ТТТ NATO MBR-4 к военно-транспортному СВВП.

В 1963 г. при поддержке министерств обороны ФРГ и Великобритании был заключен договор сроком на два года об участии в проектировании самолета английской фирмы "Хоукер Сиддли", имеющей большой опыт разработки СВВП "Харриер", однако по истечении срока действия договора, в 1965 г., он не был возобновлен из-за того, что фирма "Хоукер Сиддли" начала разрабатывать собственные проекты. В связи с этим фирма "Дорнье" пыталась привлечь к работе по проектированию и постройке самолета Do.31 американские фирмы, а затем договорилась о совместных исследованиях с NASA.

Для определения оптимальной схемы вертикально взлетающего транспортного самолета фирмой "Дорнье" было проведено сравнение вертикально взлетающих аппаратов трех типов: самолета с подъемно-маршевыми ТРДД, самолета с поворотными винтами и вертолета. В качестве исходного задания была принята перевозка платной нагрузки 3 т на расстояние 500 км и возвращение на базу. Исследования показали, что вертикально взлетающий самолет с подъемно-маршевыми ТРДД обладает рядом преимуществ в сравнении с двумя другими типами аппаратов. Фирмой "Дорнье" были проделаны также расчеты по выбору оптимальной схемы силовой установки.

Проектированию самолета Do.31 предшествовали обширные испытания моделей, которые проводились в ФРГ - в Штуттгарте и Геттингене и в США - в NASA. Первые модели самолета не имели гондол с подъемными ТРД, так как предполагалось, что силовая установка самолета будет состоять лишь из двух подъемно-маршевых ТРДД Бристоль Сиддли BS.100 с тягой по 16 000 кгс с форсажем в контуре вентилятора. В NASA в НИЦ им. Лэнгли в 1963 г. были проведены испытания в аэродинамических трубах моделей самолета и отдельных элементов его конструкции. Позже были проведены испытания летающей модели в свободном полете.

В результате этих исследований был разработан окончательный вариант самолета Do.31 с комбинированной силовой установкой из подъемно-маршевых и подъемных двигателей.

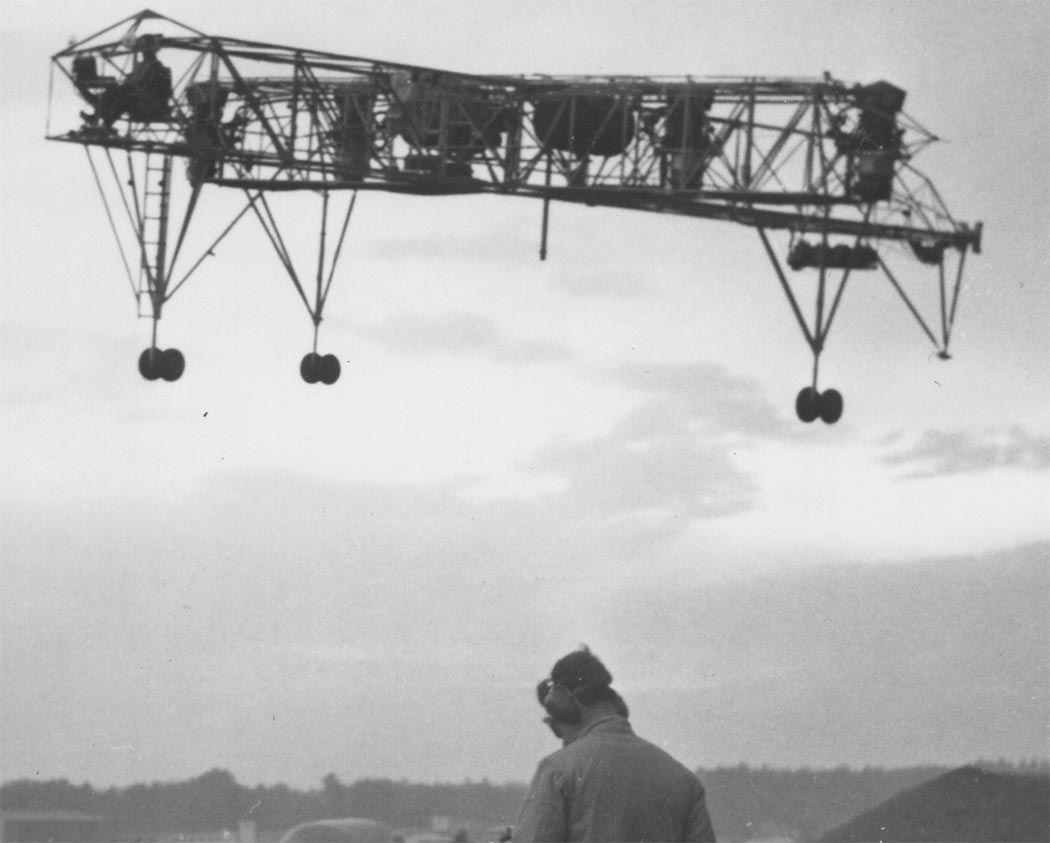

Следующим шагом на пути к Do 31 стало создание способного зависать в воздухе экспериментального летательного аппарата (Regler-Versuchsgestells – RVG) с силовыми установками и системами управления разрабатываемого СКВВП. Данный летательный аппарат представлял собой сваренную из стальных труб ферму в форме креста длиной 18 метров, шириной 12 метров и высоту 4,50 метра. Он был оснащен четырьмя подъемными двигателями RB-108 и нес 400 кг топлива. Тяжелый 2800-килограммовый экспериментальный летательный аппарат мог совершать "полет" продолжительностью пять минут. В первую очередь он использовался для испытаний трехосевой системы ориентации, разработанной Bodenseewerk и впервые поднявшейся в воздух в апреле 1964 года. А общей сложности данный экспериментальный летательный аппарат участвовал в более чем 630 испытаниях, в том числе были выполнены 243 вертикальных взлетов и посадок.

Для следующего этапа разработки СКВВП компанией Dornier был создан экспериментальный летательный аппарат (Schwebegestell – SG), который был оснащен двумя маршевыми двигателями Pegasus, шестью подъемными двигателями RB-108 и бортовыми системами Do 31. Как и первый экспериментальный аппарат он мог использоваться для испытаний с привязкой к колонне или в режиме свободного зависания. Основное различие между SG и Do 31 E1/3 заключалось в частично закрытой обшивкой конструкции корпуса, сваренного из стальных труб. Кроме того, отсутствовало хвостовое оперение. Бортовые системы Do 31 были протестированы на SG в основном в условиях, приближенных реальным условиям эксплуатации. Кроме того, были изучены полетные характеристики и характеристики управляемости в режиме зависания и были разработаны соответствующие характеристики вертикального взлета и посадки. 11 января 1967 года экспериментальный летательный аппарат SG впервые поднялся в воздух. Всего было выполнено 346 испытаний, и том числе 31 вертикальные взлет и посадка общей продолжительностью 1 час 34 минуты.

Для испытаний конструкции, проверки надежности систем самолета и отработки техники его пилотирования был разработан экспериментальный самолет, получивший обозначение Do.31E. Министерством обороны ФРГ было заказано три самолета, два из которых были предназначены для летных испытаний, а третий - для статических испытаний.

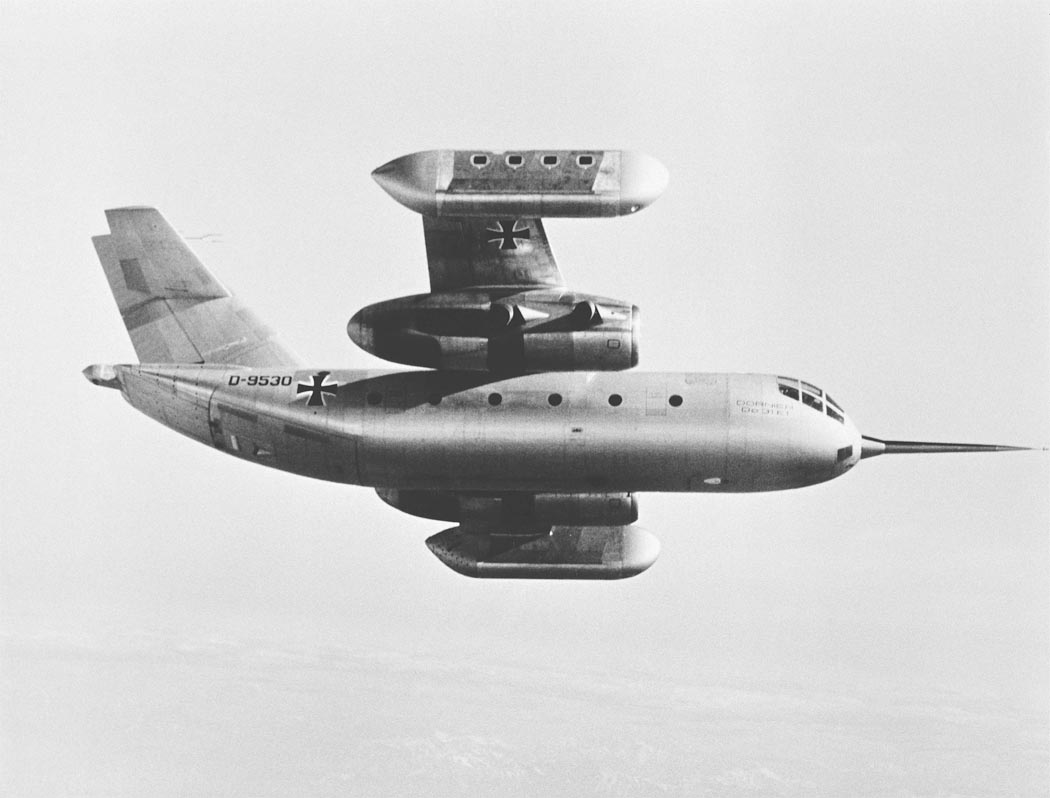

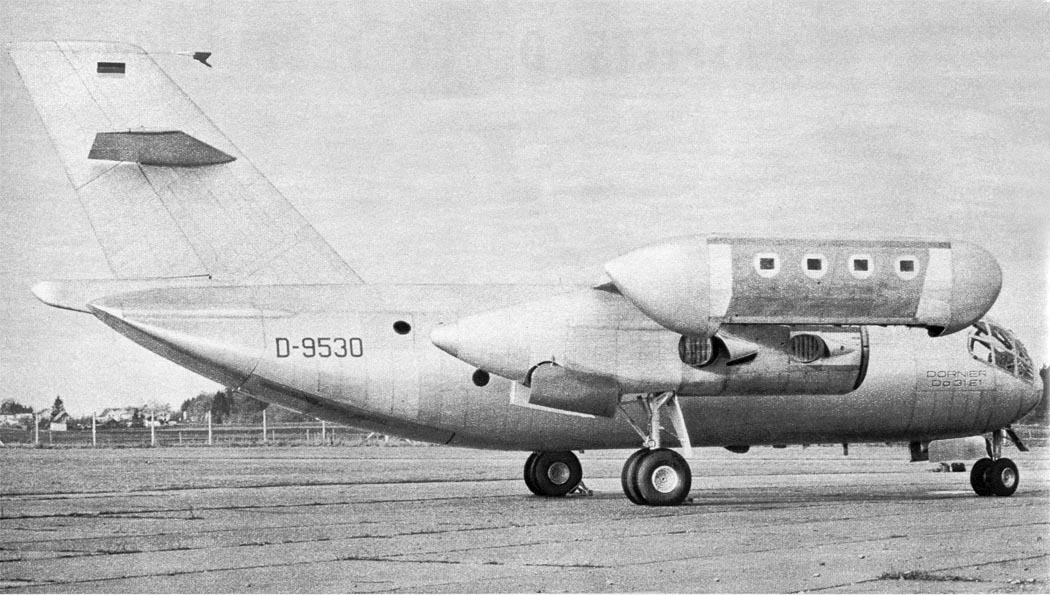

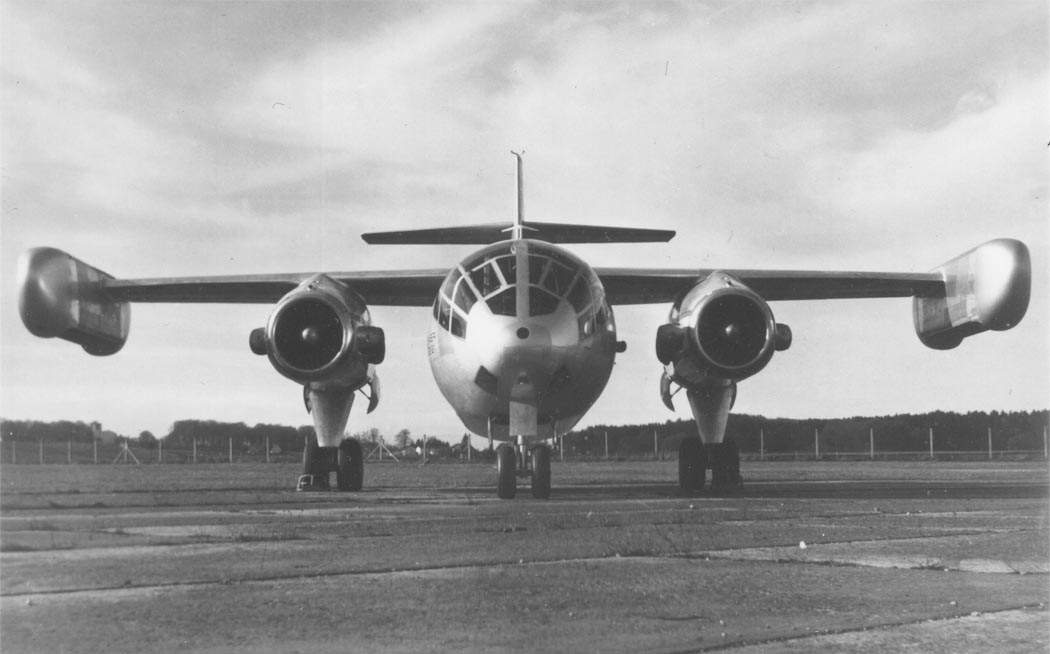

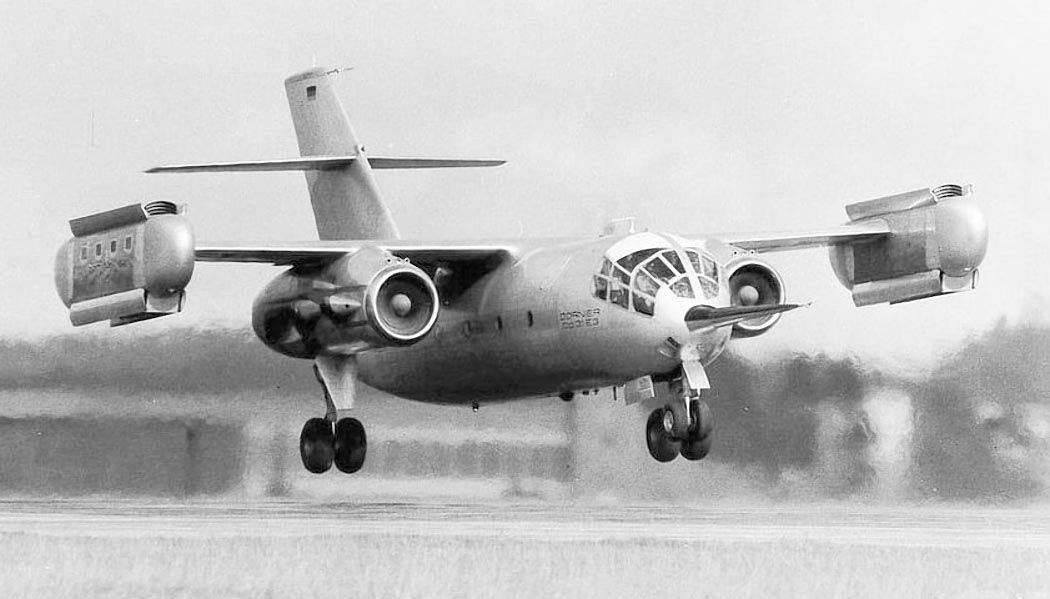

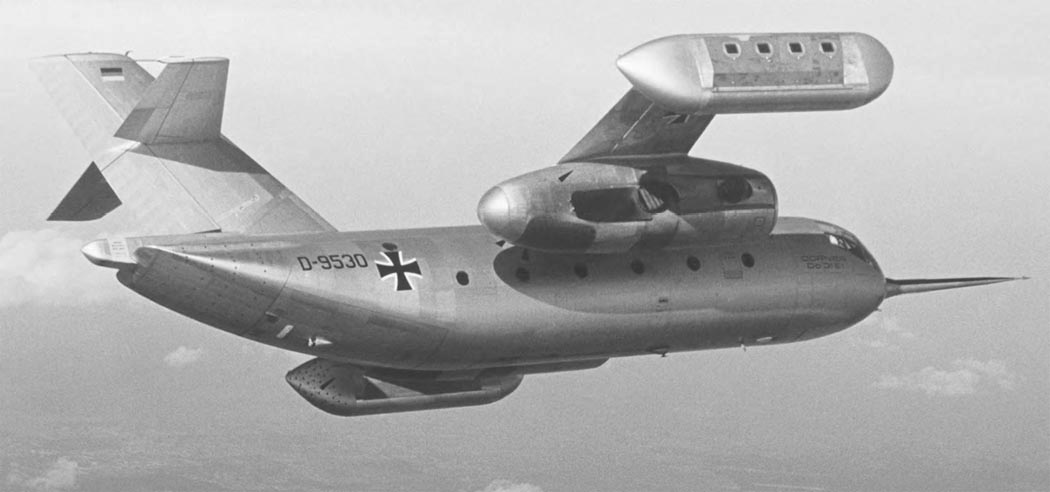

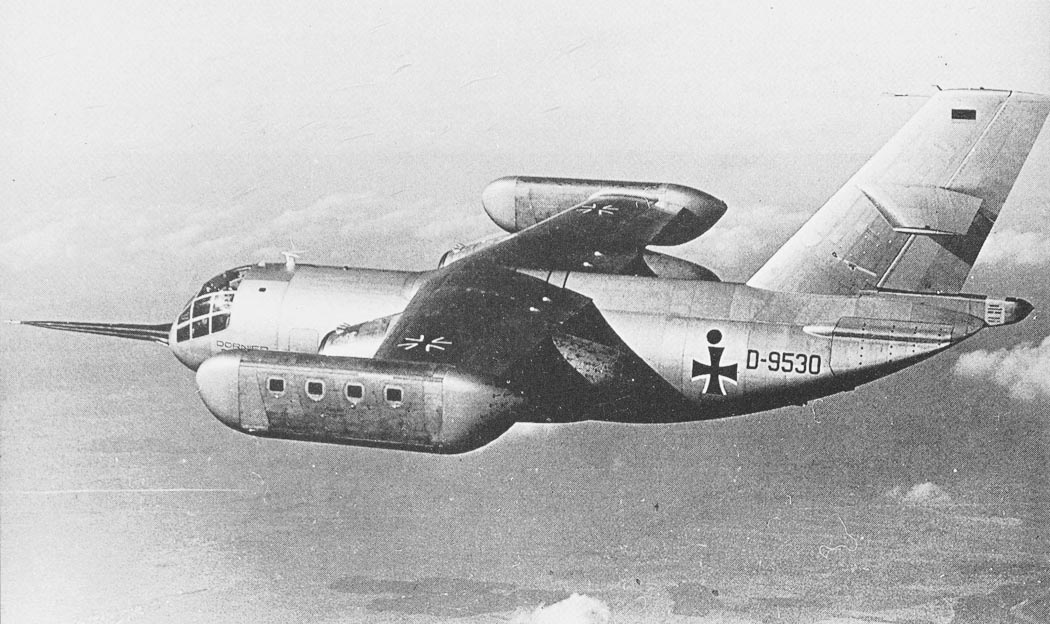

В ноябре 1965 г. была завершена постройка первого экспериментального самолета D0.31E1, который совершил первый полет 10 февраля 1967 г. с обычным взлетом и посадкой, так как подъемные ТРД на самолет не были установлены. Второй экспериментальный самолет Do.31E2 использовался для наземных испытаний, а третий экспериментальный самолет Do.31E3, имевший полный комплект двигателей, совершил первый полет с вертикальным взлетом 14 июля 1967 г., и полный переход от вертикального взлета к горизонтальному полету с последующей вертикальной посадкой 16 и 21 декабря 1967 г.

Экспериментальный самолет несколько отличался от разработанного варианта самолета, имея крыло меньшего, чем у серийного варианта удлинения- фюзеляж круглого поперечного сечения и стабилизатор, расположенный на середине киля.

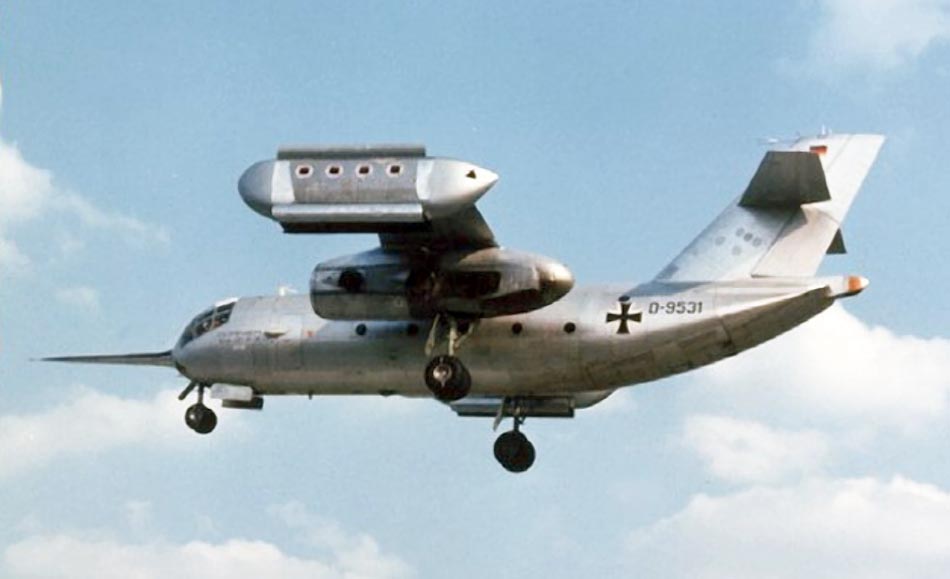

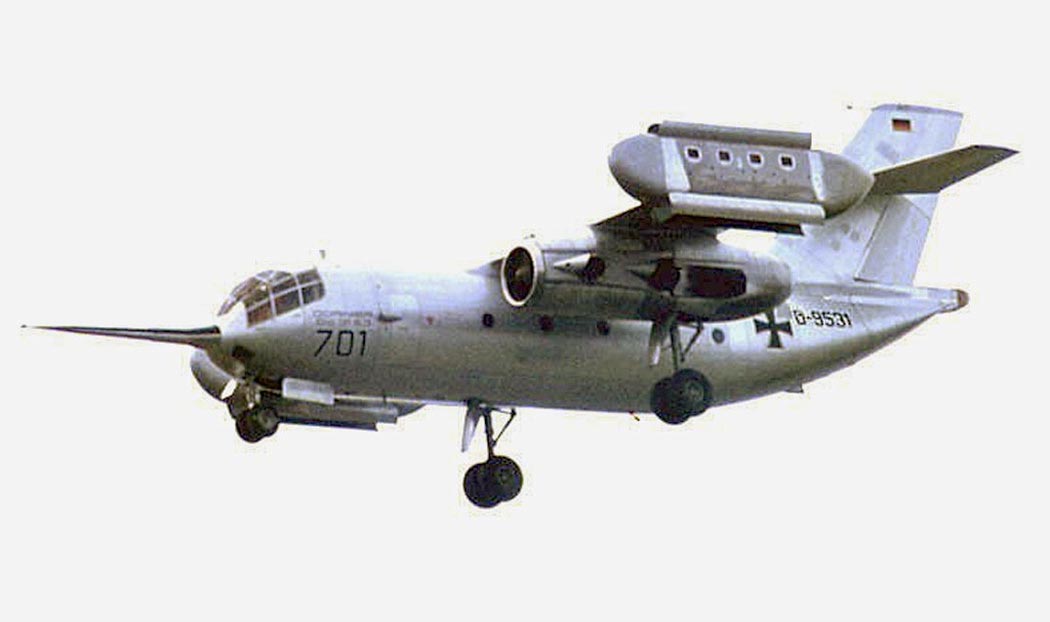

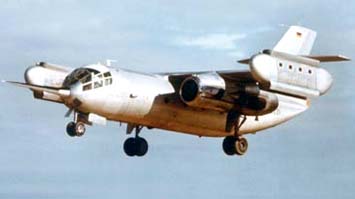

В 1968 г. третий экспериментальный СВВП D0.31E3 впервые демонстрировался на международной авиационной выставке в Ганновере, где привлек внимание американских и английских фирм, заинтересовавшихся возможностями его военного и гражданского применения. Интерес к СВВП Do.31 проявила и NASA, оказав финансовую помощь в проведении летных испытаний для исследования оптимальных траекторий захода на посадку СВВП.

В 1969 г. экспериментальный СВВП Do.31E3 успешно демонстрировался на авиакосмическом салоне в Париже, совершив 27 мая перелет из Мюнхена в Париж, в котором были установлены три мировых рекорда для СВВП: скорости - 513,962 км/ч, высоты - 9100 м и дальности -681 км. К середине 1969 г. на СВВП Do.31E было совершено 200 полетов, в которых было выполнено 110 вертикальных взлетов с переходом к горизонтальному полету.

В апреле 1970 г. экспериментальный СВВП Do.31E3 совершил последний полет, так как финансирование его программы было прекращено, несмотря на успешное, а главное безаварийное проведение летных испытаний. Общая стоимость затрат на программу Do.31, начиная с 1962 г., превысила 200 млн. марок.

Фирмой "Дорнье" были разработаны на базе СВВП Do.31 Е проекты усовершенствованных и более грузоподъемных военно-транспортных СВВП Do.31-25, у которых число подъемных двигателей в гондолах было увеличено сначала до 10, а затем до 12, а также проект СВВП Do. 131В с 14 подъемными ТРД.

Разработан был также проект гражданского СВВП Do.231 с двумя подъемномаршевыми ТРДД Роллс-Ройс RB.220 с тягой по 10 850 кгс и 12 подъемными ТРДД Роллс-Ройс RB.202 с тягой по 5935 кгс и увеличенной степенью двухкон-турности до 9,5 для уменьшения температуры газа и уровня шума, из которых восемь располагались по четыре в гондолах и четыре по два в носовой и хвостовой частях фюзеляжа. Расчетная взлетная масса СВВП 59 т при платной нагрузке 10 т. Предполагалось, что СВВП сможет перевозить 100 пассажиров с максимальной крейсерской скоростью 900 км/ч на расстояние 1000 км.

Подобные проекты пассажирских СВВП VC.180 и VC.181 были разработаны другой фирмой "Ферайнигте Флюгтехнише Верке" (VFW). Их силовая установка состояла из четырех маршевых ТРДД и 10-12 подъемных ТРДА RB.202, которые должны были или размещаться в отдельных гондолах (на VC.180), или выдвигаться из нижней части фюзеляжа (на VC.181). Оба проекта являлись развитием более ранних проектов СВВП FW-260 и FW-300 фирмы "Фокке-Вульф" с подъемными TP Д.

Ряд проектов пассажирских СВВП с комбинированной силовой установкой с подъемными ТРДД был разработан и английскими фирмами. Среди них наиболее интересным был проект СВВП HS.141 фирмы "Хоукер Силлли", разрабатывавшийся с 1970 г. и предлагавшийся для использования на авиалиниях малой протяженности в 80-х годах. СВВП был рассчитан на перевозку 100 пассажиров со скоростью 900 км/ч на расстояние 670 км при вертикальном взлете и посадке. Силовая установка СВВП должна была состоять из двух маршевых ТРДД тягой по 12 250 кгс в гондолах и 12 подъемных ТРДД тягой по 4950 кгс в обтекателях по бокам фюзеляжа.

Конструкция

Самолет выполнен по схеме моноплана с комбинированной силовой установкой из двух подъемно-маршевых ТРДД и восьми подъемных ТРД и снабжен трехопорным шасси.

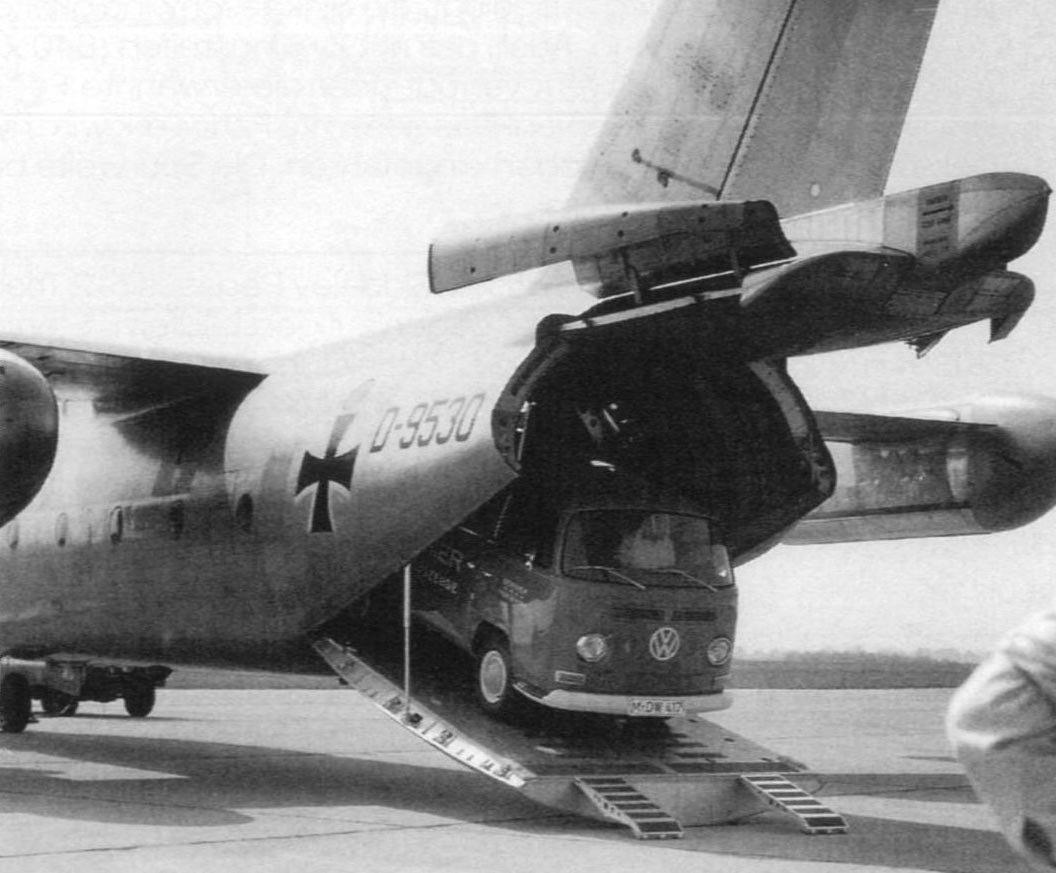

Фюзеляж цельнометаллический типа полумонокок с круглым поперечным сечением диаметром 3,2 м. В носовой части расположена двухместная кабина экипажа, за ней грузовая кабина размером 9,2x2,75x2,2 м и объемом 50 м3. В кабине может размещаться 36 десантников на откидывающихся сиденьях или 24 раненых на носилках. В хвостовой части расположен грузовой люк с погрузочной рампой.

Крыло верхнерасположенное, прямое, неразрезное, трехлонжеронной конструкции. Профиль крыла в корневой части NACA 64 (А412) - 412,5, на конце крыла - NACA64 (А412) - 410. Двухсекционные элероны-закрылки расположены между гондолами ТРДД и ТРД с каждой стороны крыла и отклоняются на +25°, а обычные закрылки расположены между фюзеляжем и гондолами ТРДД. Элероны-закрылки и закрылки имеют гидравлический привод, триммеры отсутствуют.

Хвостовое оперение стреловидное, со стабилизатором размахом 8 м и площадью 16,4 м2 расположенным на киле. Киль площадью 15,4 м2 имеет угол стреловидности 40° по 1/4 хорд, угол стреловидности стабилизатора по передней кромке составляет 15°. Руль высоты состоит из четырех секций, каждая из которых имеет отдельный гидравлический привод. Руль направления состоит из двух секций с отдельным гидравлическим приводом.

Шасси трехопорное, убирающееся, имеет сдвоенные колеса на каждой стойке. Главные опоры убираются назад в гондолы подъемно-маршевых двигателей. Носовая опора управляемая самоориентирующаяся также убирается назад. Амортизаторы масляно-пневматические. Все опоры снабжены пневматиками низкого давления. База шасси 8,6 м, колея - 7,5 м.

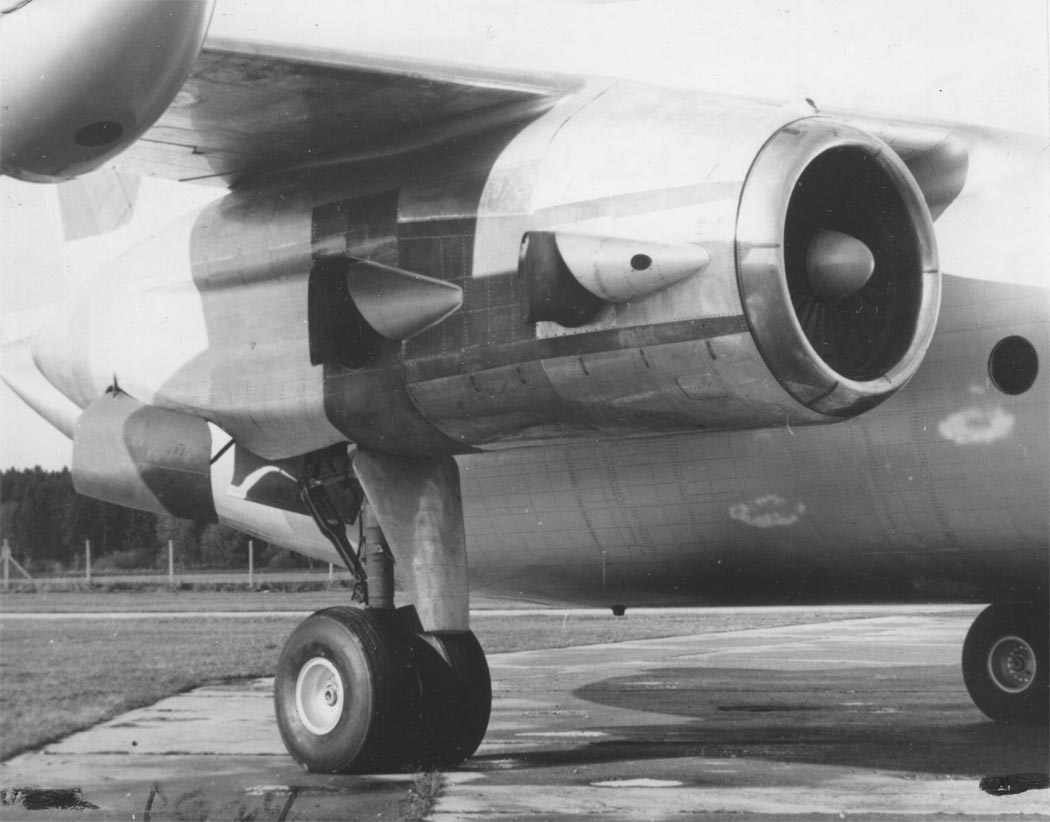

Силовая установка комбинированная: два подъемно-маршевых ТРДД Бристоль Сиддли BS.53 "Пегас" 5-2 с поворотными соплами тягой по 7000 кгс установлены в гондолах под крылом. Воздухозаборники осевые нерегулируемые. Двигатели имеют по четыре поворотных сопла. Диаметр двигателя 1,22 м, длина 2,51 м, масса сухого 1260 кг.

Восемь подъемных ТРД Роллс-Ройс RB. 162-4 тягой по 2000 кгс установлены по четыре в двух гондолах на концах крыла. Двигатели снабжены соплами с дефлекторами, которые могут отклонять поток газов на 15° вперед или назад, и имеют общие воздухозаборники с открывающимися створками в гондолах. Длина двигателя 1,315 м, диаметр 0,66 м, масса сухого 125 кг.

Топливная система. Топливо размещается в пяти баках общей емкостью 8000 л, расположенных в крыле. Подача топлива в двигатели производится из центрального бака, в который топливо поступает из остальных баков.

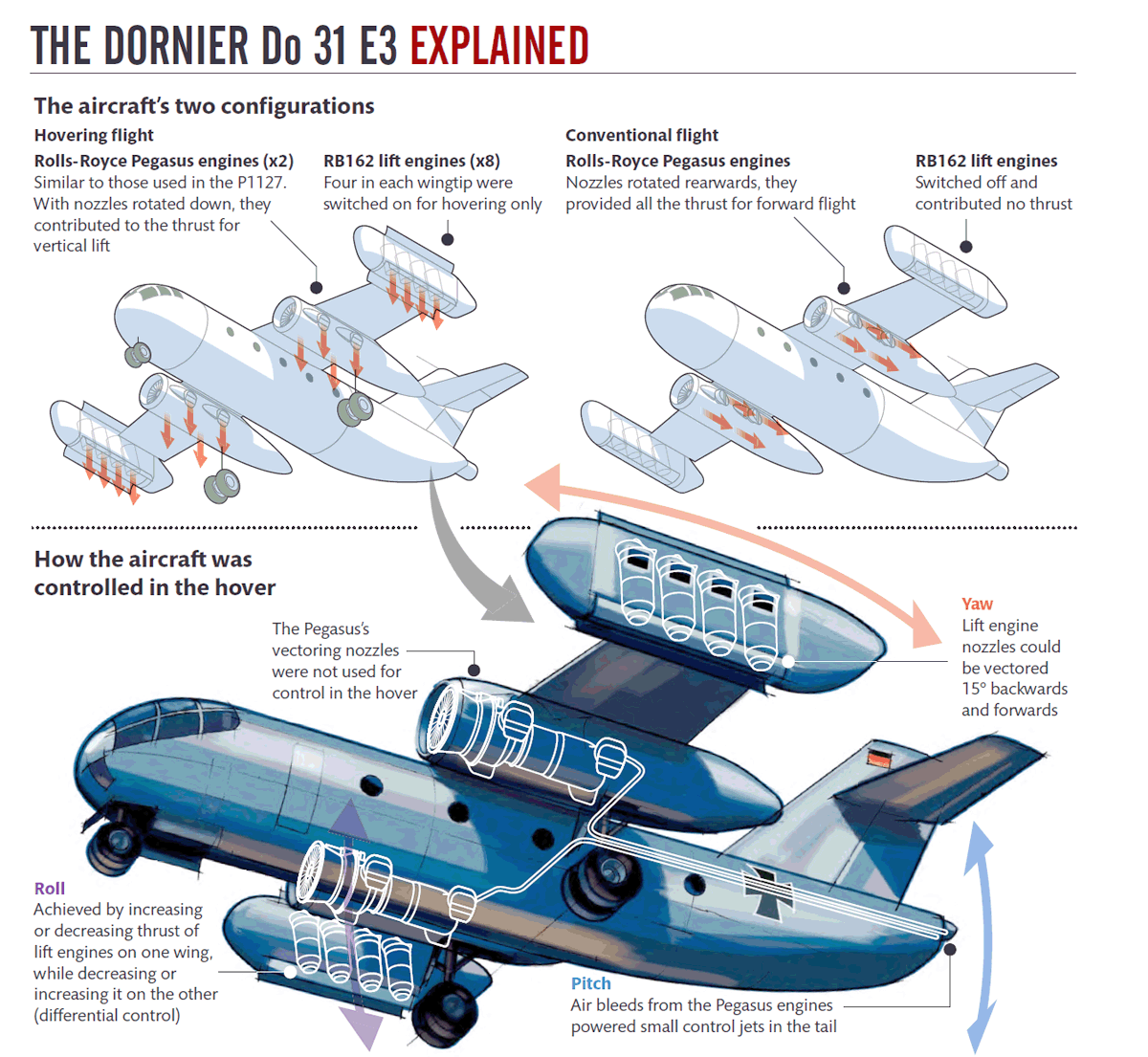

Система управления. В горизонтальном полете используются обычные аэродинамические рули. На режимах висения, малых скоростей и переходных режимах используется струйная система управления. Продольное управление осуществляется с помощью реактивных сопл в хвостовой части фюзеляжа, в которые подается сжатый воздух, отбираемый от ТРДД: два сопла направляют воздух вверх, а два других - вниз. Поперечное управление осуществляется дифференциальным изменением тяги подъемных ТРД, а путевое - отклонением сопл левого и правого ТРДД в противоположном направлении. Управление вертикальными перемещениями на режиме висения достигается изменением тяги ТРДД. Выдерживание заданной высоты полета осуществляется с помощью автостабилизирующей системы.

Гидравлическая система. Состоит из двух основных независимых систем и аварийной системы. Рабочее давление в системах 210 кгс/см2. Первая основная система обеспечивает привод шасси, закрылков, грузовой рампы, створок грузового люка, люков гондол с ТРД и части гидравлических цилиндров системы управления. Вторая основная система предназначена только для привода гидравлических цилиндров системы управления.

Электрическая система включает четыре генератора трехфазного переменного тока мощностью по 9 кВА (115/200 В, 400 Гц), установленных по два на каждом ТРДД, и два преобразователя-выпрямителя постоянного тока мощностью 3 кВ (50 А, 28 В).

Оборудование. В кабине установлено стандартное оборудование для военно-транспортных самолетов с автостабилизирующей системой фирмы "Бодензееверке".





 ЛТХ:
Модификация   Do.31
Размах крыла, м   18.06
Длина, м   20.88
Высота, м   8.53
Площадь крыла, м2   57.00
Масса, кг
  пустого самолета   22453
  нормальная взлетная   27442
Тип двигателя
  взлетные   8 ТРД Rolls-Royce RB 162-4D
  маршевый   2 ТРД Rolls-Royce (Bristol) Pegasus 5-2
Тяга, кгс
  взлетные   8 х 1996
  маршевый   2 х 7031
Крейсерская скорость , км/ч   644
Практическая дальность, км
Практический потолок, м   10515
Экипаж, чел   2
Полезная нагрузка:   36 десантников на откидывающихся сиденьях или
  24 раненых на носилках


 Доп. информация :

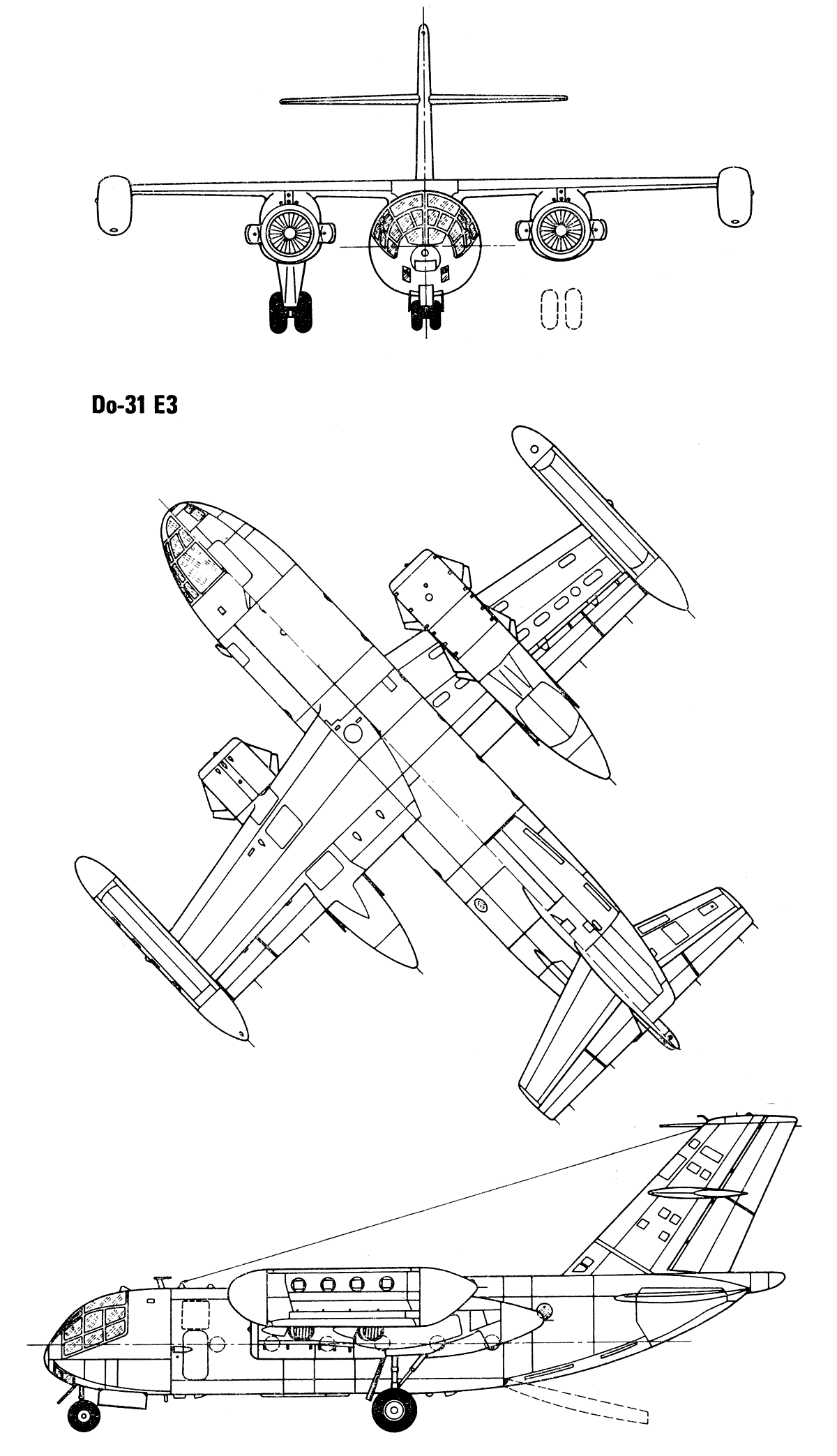

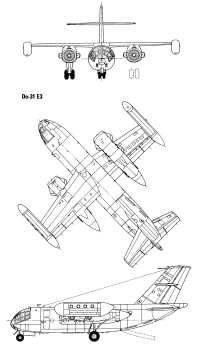

  Чертеж "Dornier Do.31"
  Фотографии:

 Испытательный стенд Reglerversuchsgestell (RVG)
 Испытательный стенд Reglerversuchsgestell (RVG)
 Испытательный стенд Schwebegestell (SG)
 Испытательный стенд Schwebegestell (SG)
 Испытательный стенд Schwebegestell (SG)
 Испытательный стенд Schwebegestell (SG)
 Испытательный стенд Schwebegestell (SG)

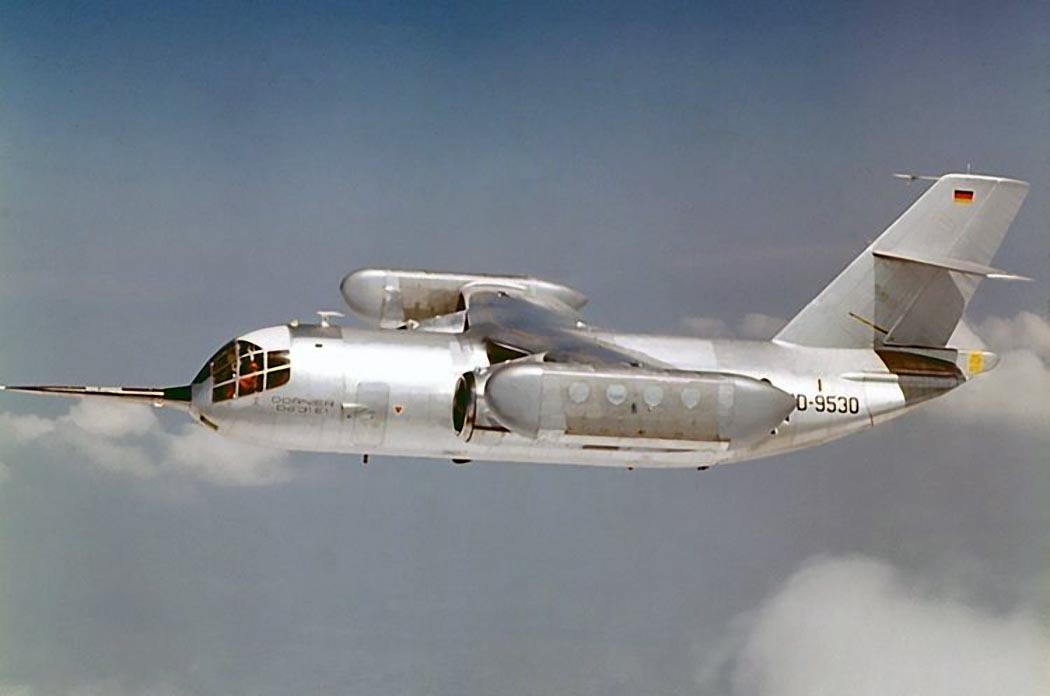

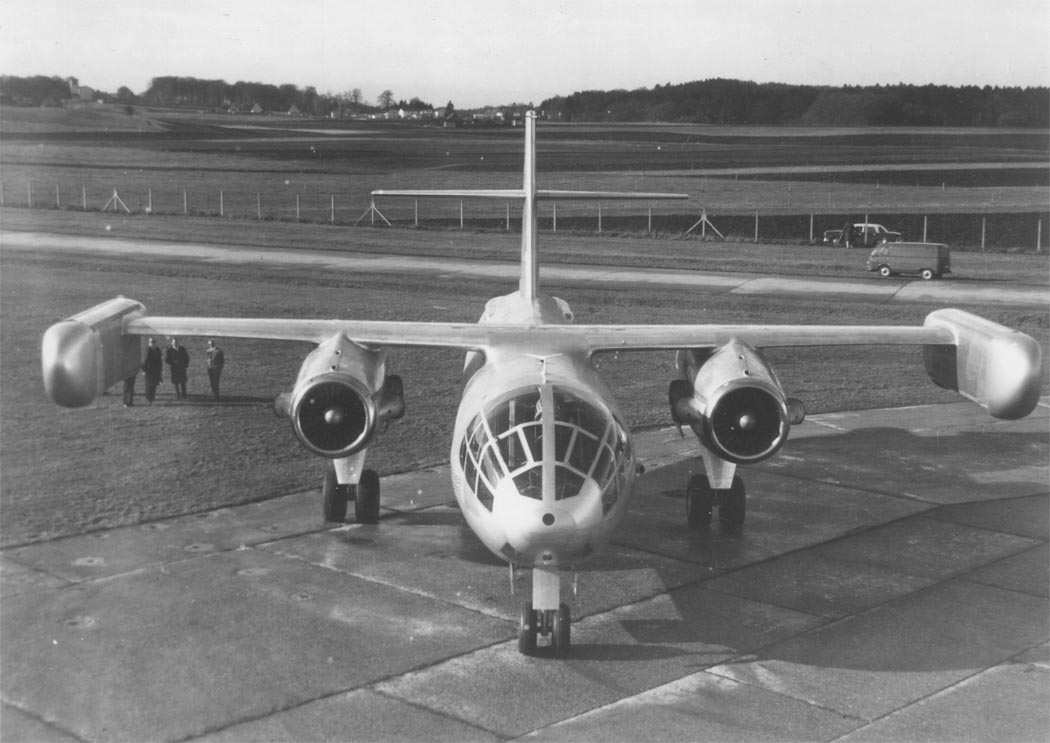

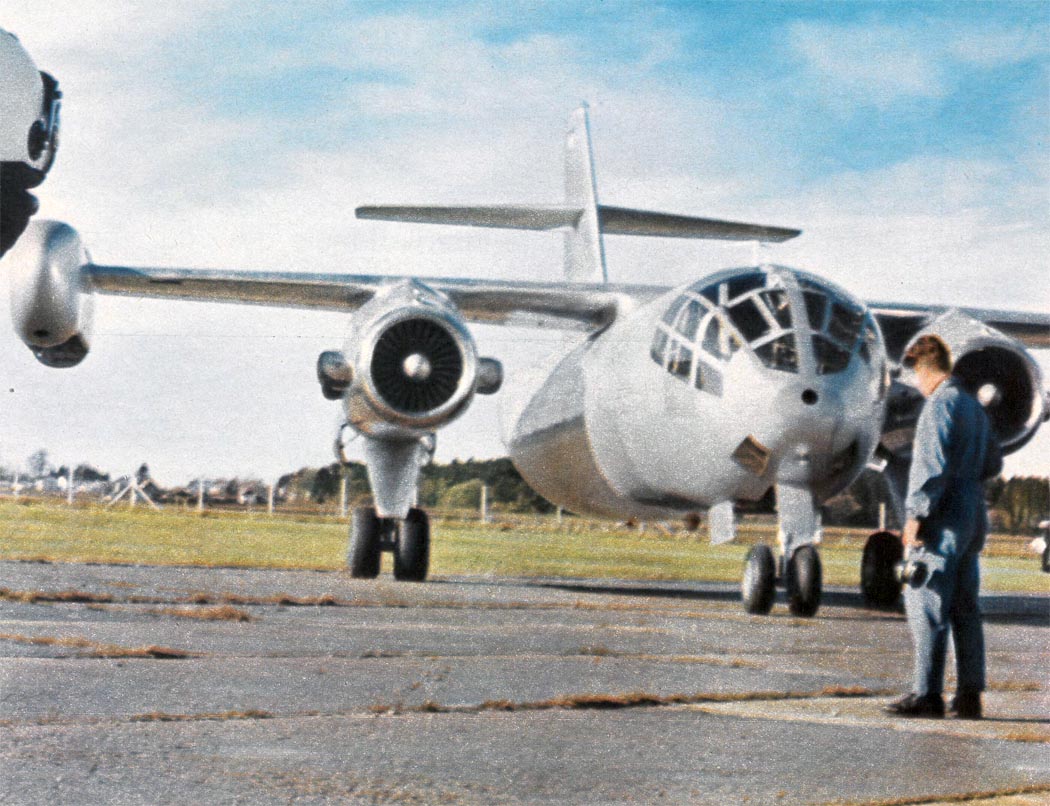

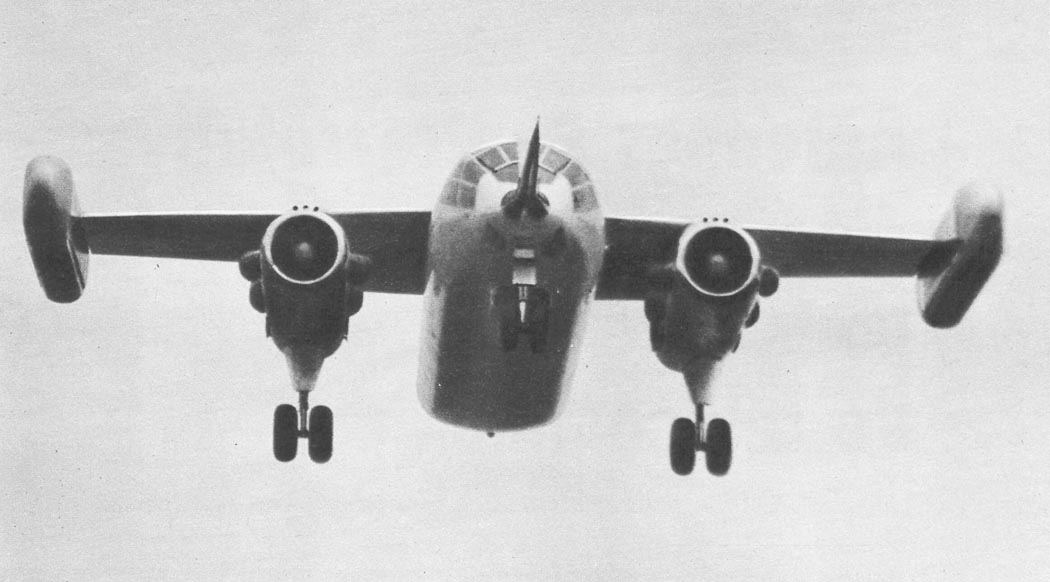

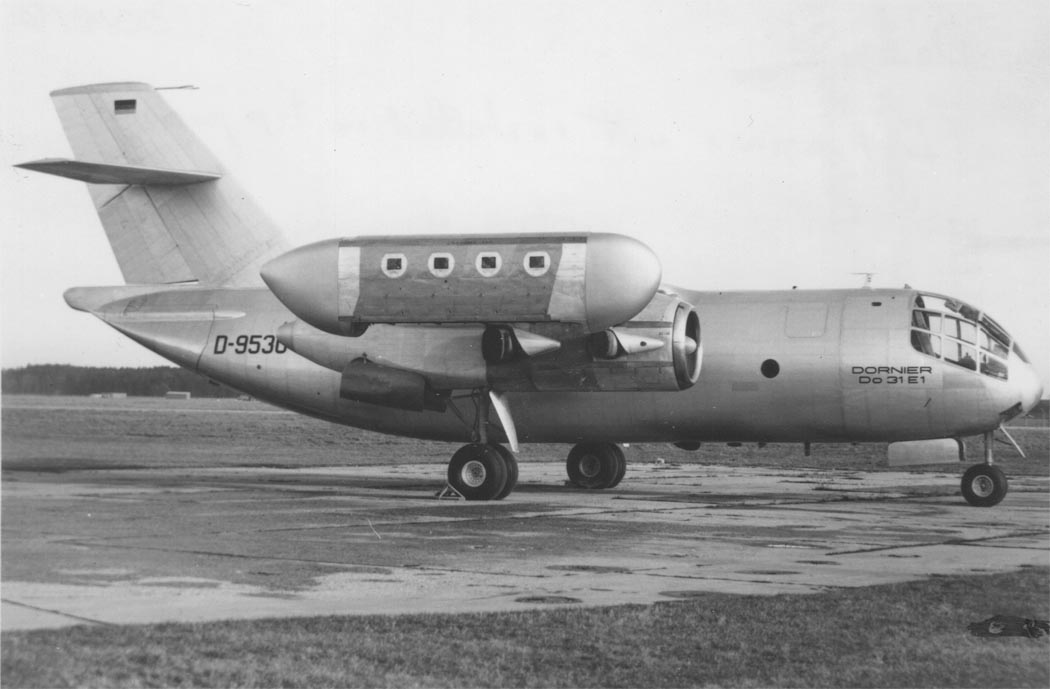

 Do.31E1
 Do.31E1
 Do.31E1
 Do.31E1
 Do.31E1
 Do.31E1
 Do.31E1
 Do.31E1
 Do.31E1
 Do.31E1
 Do.31E1

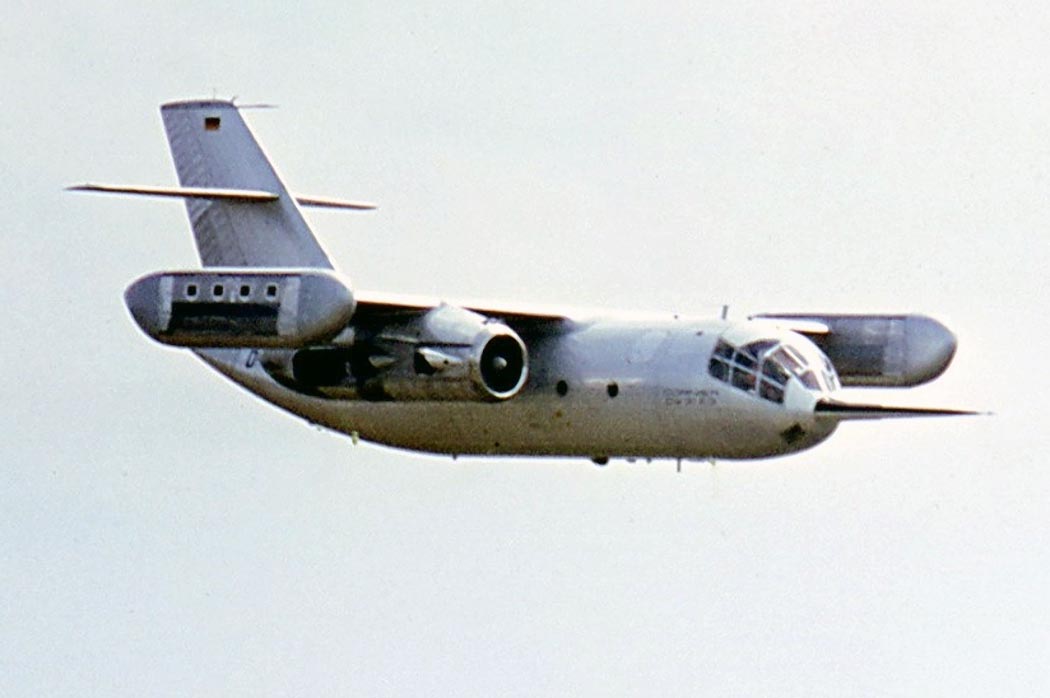

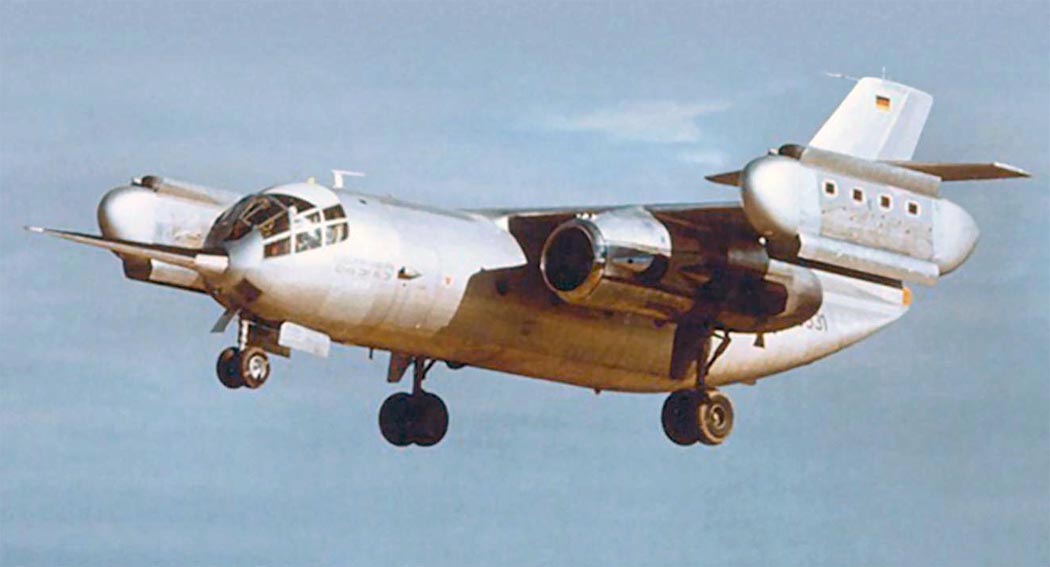

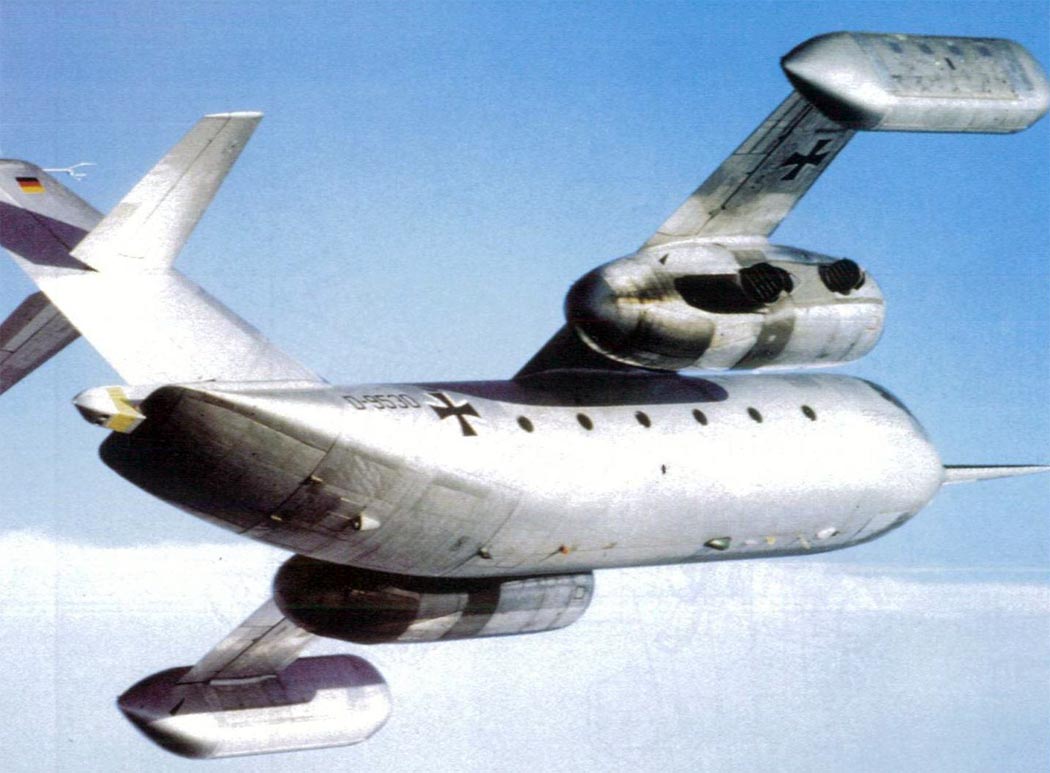

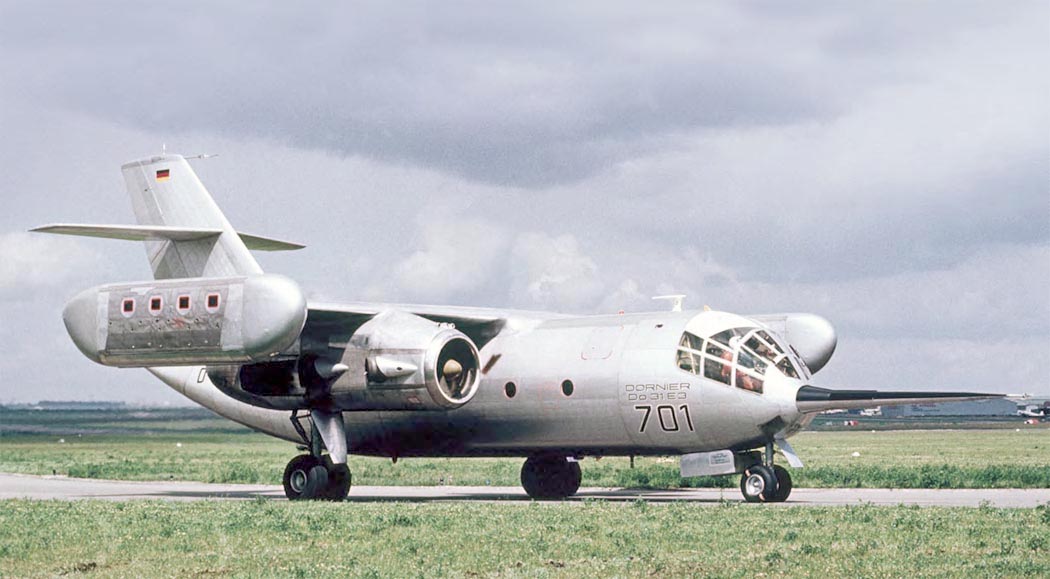

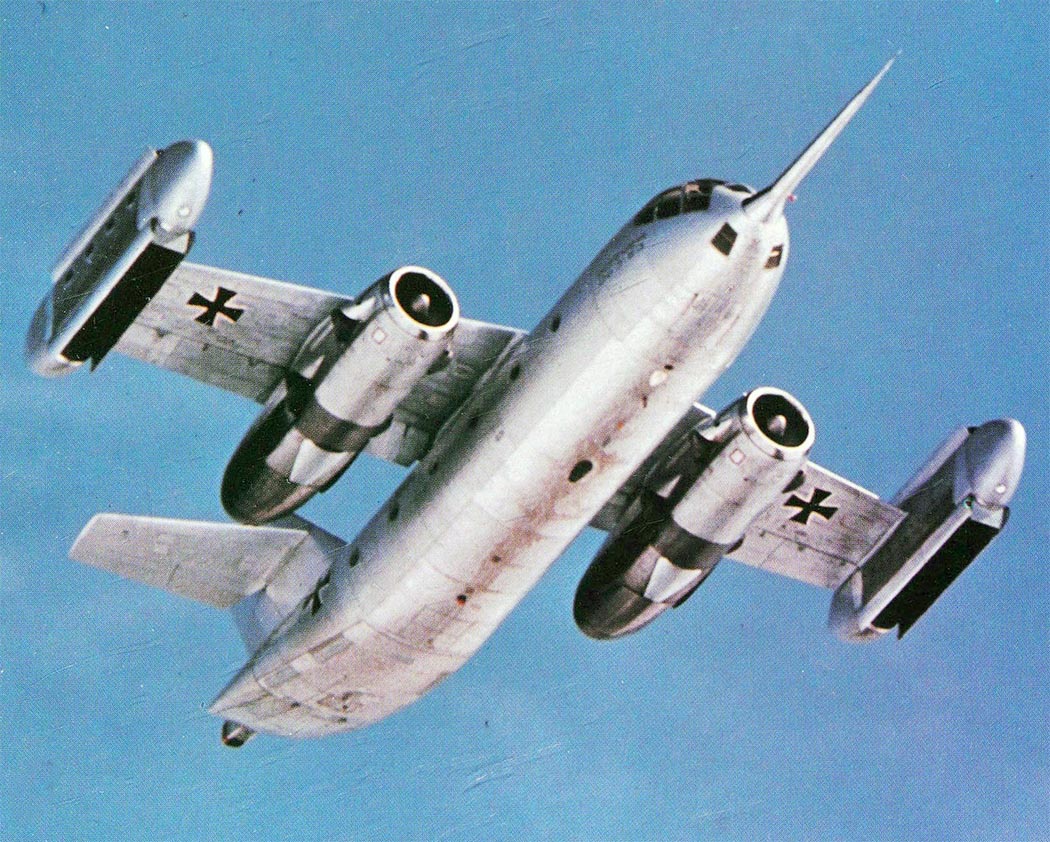

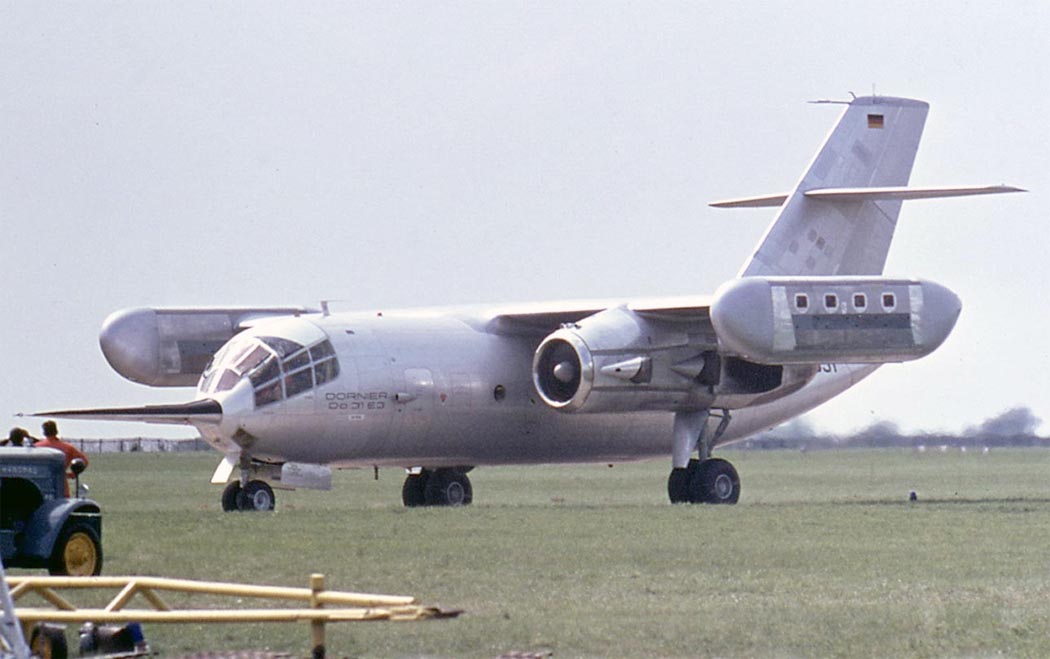

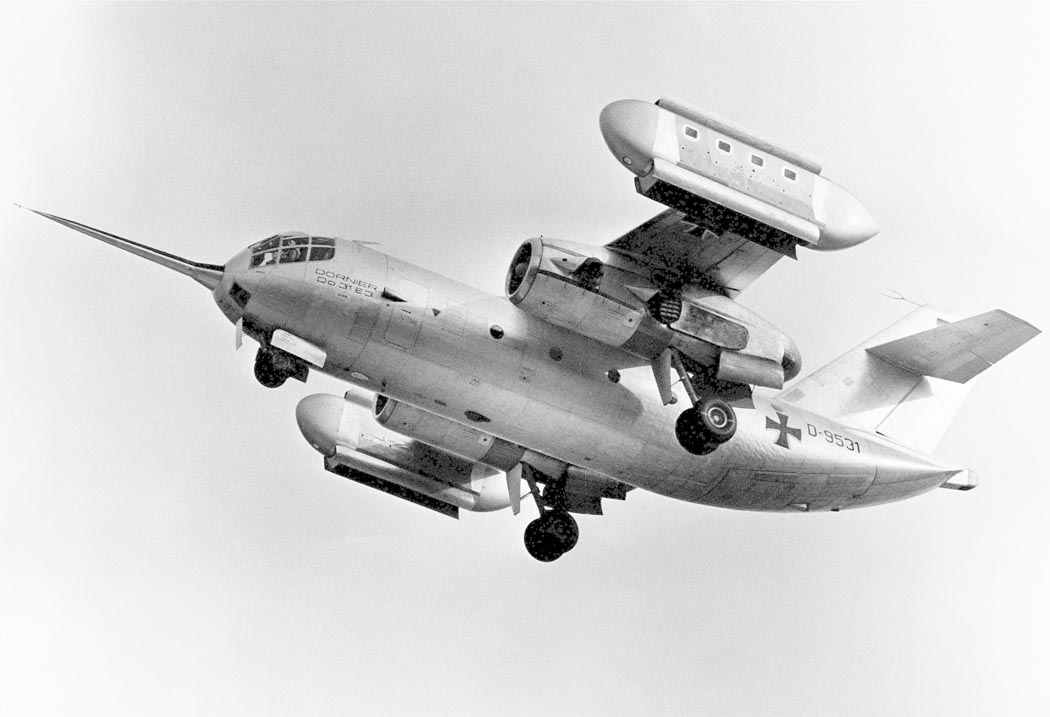

 Do.31E3
 Do.31E3
 Do.31E3
 Do.31E3
 Do.31E3
 Do.31E3
 Do.31E3
 Do.31E3
 Do.31E3
 Do.31E3
 Do.31E3
 Do.31E3
 ТРД Rolls-Royce Pegasus

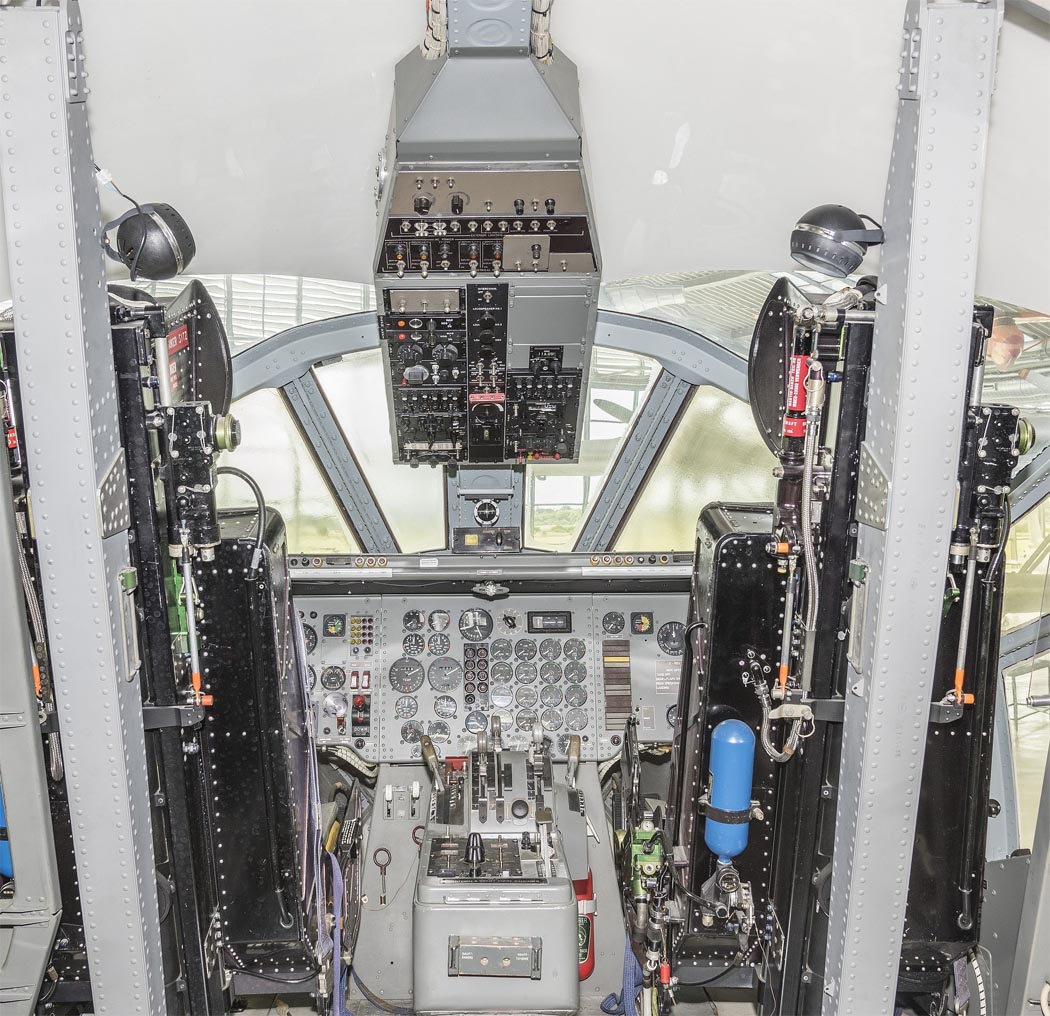

 Кабина Do.31E3

  Схемы:

 Do.31E1
 Do.31E3

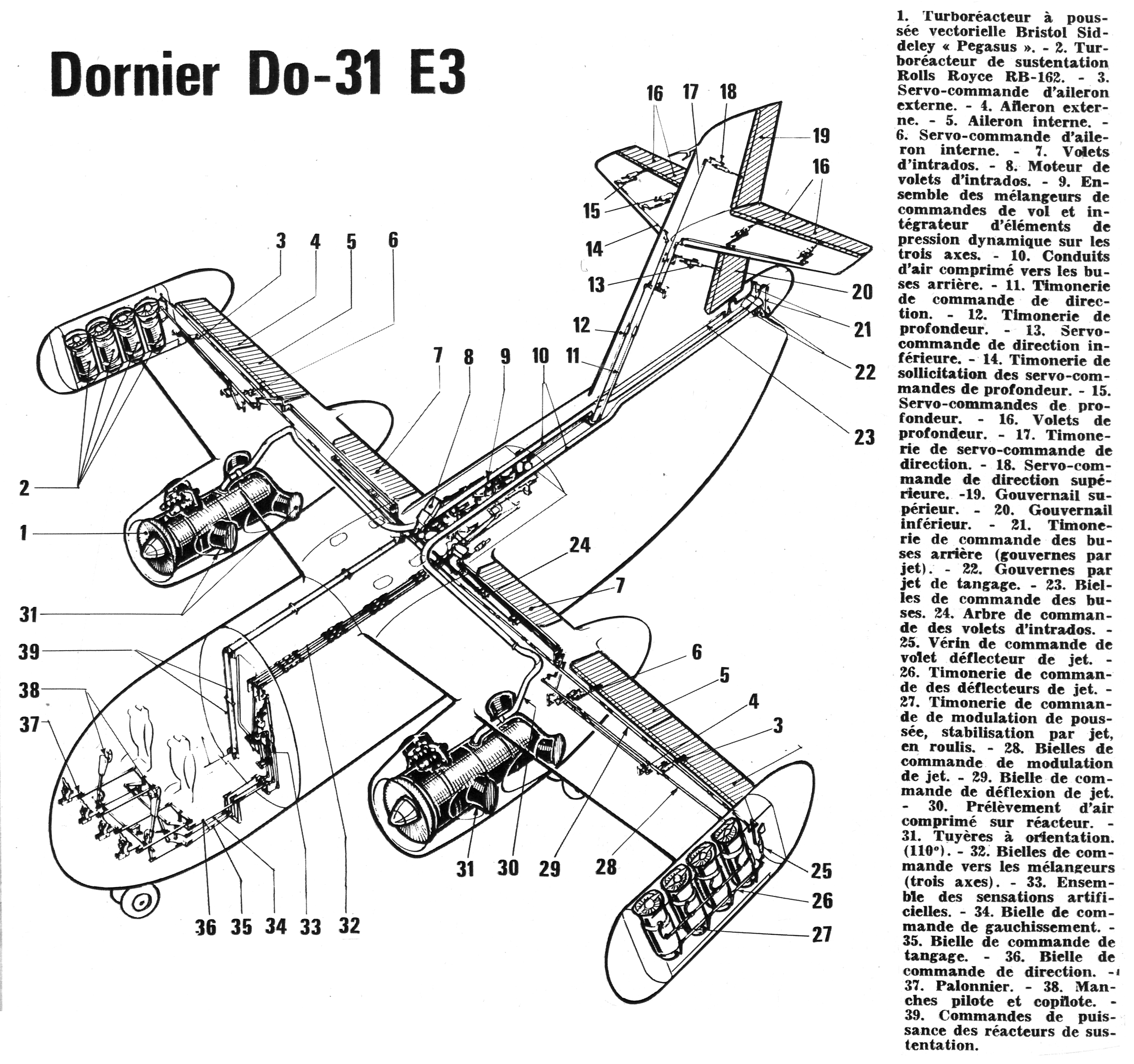

 Схема оборудования Do.31E3
 Конфигурации полета

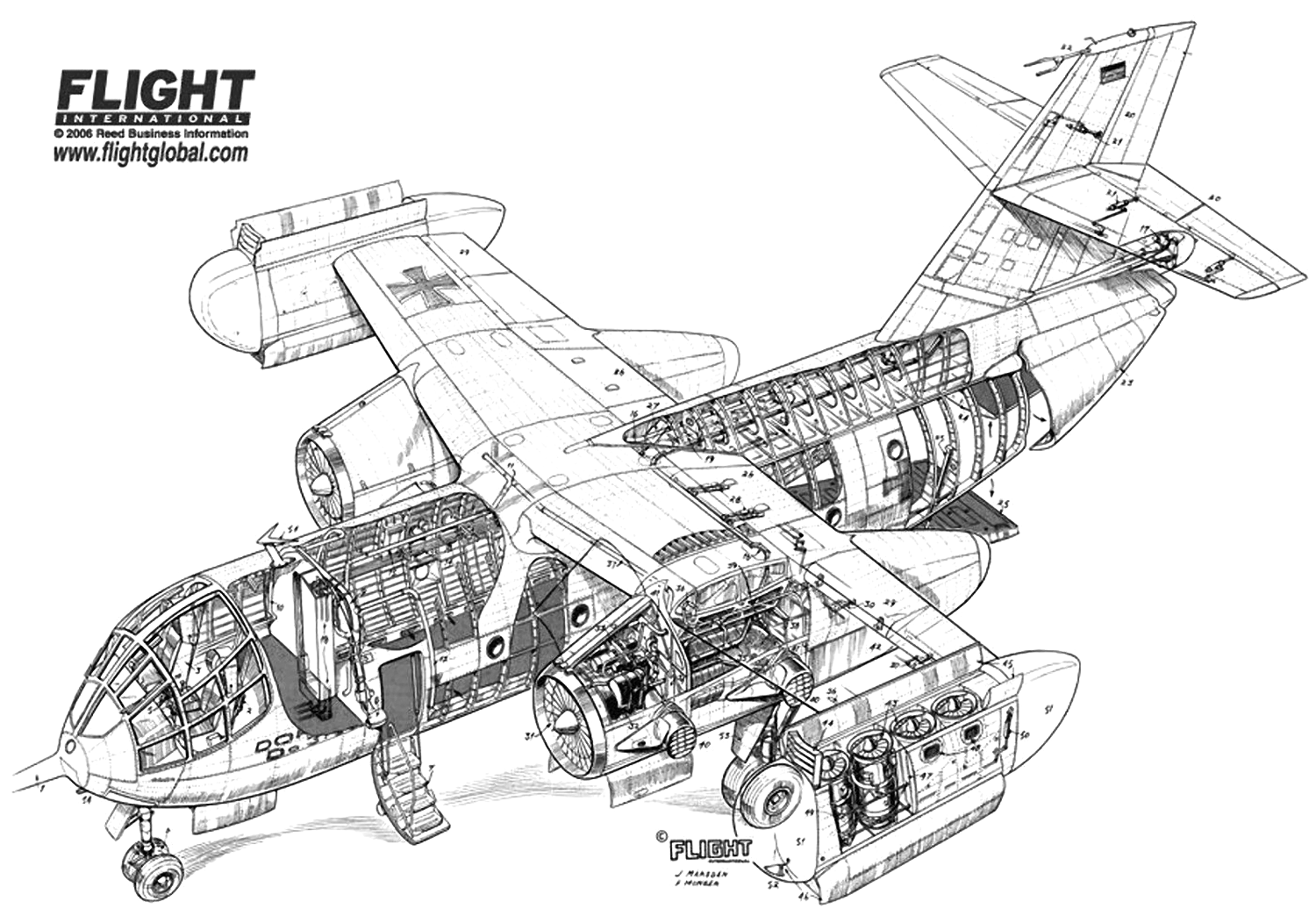

 Компоновочная схема

  Варианты окраски:

 Do.31E1

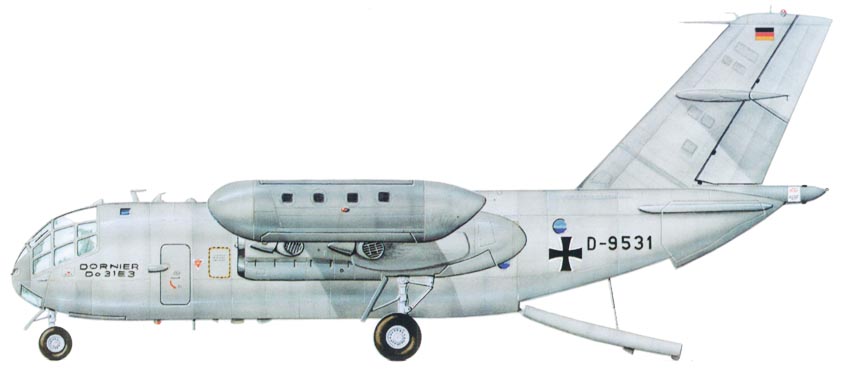

 Do.31E3
