   CH-601 Zodiac

Разработчик:Zenair (Zenith)
Страна: Канада
Первый полет: 1996
Тип: Легкий многоцелевой самолет
  ЛТХ     Доп. информация



Самолет CH-601 Zodiac был разработан фирмой Zenair Ltd, расположенной в Онтарио. Это недорогой самолет для полётов в сельской местности. Zodiac - это полностью металлический комплект  который владелец может собирать самостоятельно. Новый самолет был разработан с увеличением размера и веса для этого, чтобы превзойти класс "advanced ultralight".

Zodiac нацелен на клиентов, которые попадают в новую классификацию, созданную Федеральным управлением авиации (FAA) - спортивный пилотаж. Это будет лицензия для людей, которые хотят самолёт для досуга и спорта.

Новые модификации включают; обновленное крыло и корпус и увеличенную полезную нагрузку. Это дало возможность достигнуть большей скорости несмотря на большую загрузку. Это стало возможным из-за увеличения площади крыла и новой аэродинамической поверхности. Новые закрылки используются для понижения скорости сваливания, чтобы помочь пилотам.

С увеличенной полезной нагрузкой, Zodiac имеет больший объём топливного бака - (24 галлона). Это дает ему большую дальность полёта и делает самолет более эластичным. Объём багажного отделения повысился  до 42 кубических футов, что очень существенно для этого типа самолёта. Высота фонаря и педалей руля может быть изменена. Zodiac может осуществлять взлёт с небольших участков. Крылья самолёта легко снимаются для хранения и транспортировки. Есть выбор из четырех двигателей, которые все использовались в опытном образце; четырехцилиндровый 100-сильный Rotax 912S, 116-сильный Lycoming 0-235  и Jabiru 3300 мощностью 105 л.с. Двигатели Lycoming используются универсально в более чем 85% новых самолётов. Двигатели, которые они делают для Zodiacа, воздушного охлаждения и работают 2400 часа без ремонта. Это четырехцилиндровый поршневой двигатель. Австралийская компания Jabiru Aircraft Pty. Ltd делают Jabiru двигатель. Двигатель имеет механический топливный насос и  электрический стартер. Rotax - это 4-х цилиндровый 4-х тактный двигатель мощностью 100 л.с.

Кабина самолёта имеет 44 дюйма в ширину и имеет два места, которые расположены рядом с друг другом. В кабине могут легко разместиться два крупных человека. Есть дублированная контрольная и приборная панель, к которым обеспечен свободный доступ с обоих мест. Штурвал управления находится в середине и может использоваться от обеих сторон. Фонарь построен из плексигласа. Это дает превосходную видимость на 360 градусов. Кабина имеет большую приборную панель, которая содержит все необходимые сведения о полёте и работе двигателя в дополнение к специально разработанным приборам. Вход в кабину - 20-дюймовый по ширине со стороны крыла с обеих сторон. 40-фунтовое багажное отделение расположено за креслами пилотов. Основные приборы предусмотренные в самолёте включают: спидометр, магнитный компас, высотомер, тахометр, температура топлива, давление топлива, температура охладителя и вольтметр.

Прототип самолета CH-600 впервые поднялся в воздух в 1984 году. Серийные самолеты Zodiac начали производиться с 1991 года. Полный комплект в модификации Ch-601XL стоил в 2011 году около 15,890 долларов США.





 Модификации :
 CH-600  прототип самолета.
 CH-601HD  версия с усиленной конструкции фюзеляжа и увеличенным максимальный взлётным весом.
 CH-601HDS  версия с увеличенным максимальным взлётным весом и уменьшенным размахом крыльев. Благодаря произведённым улучшениям, самолёт развивал большую скорость.
 CH-601UL  ультралёгкая версия, оснащаемая силовой установкой мощностью в 60-80 л.с.
 CH-601XL  улучшенная модификация, оснащённая новой силовой установкой, переработанной геометрией крыла, топливными баками увеличенного объёма и другими нововведениями.
 CH-650  версия с расширенной кабиной и видоизменённым дизайном внешнего вида. В зависимости от желания заказчика могла оснащаться силовыми установками мощностью в 100 и 120 л.с.
 AMD Zodiac  версия выпускаемая компанией Aircraft Manufacturing and Design (AMD).



 ЛТХ:
Модификация   Zodiac CH 601 XL
Размах крыла, м   8,23
Длина, м   6,10
Высота, м   2,14
Площадь крыла, м2   12,26
Масса, кг
  пустого   363
  максимальная взлетная   590
Топливо, л   227
Тип двигателя   1 х Rotax 912S
Мощность, л.с.   1 х 100
Максимальная скорость, км/ч   238
Крейсерская скорость, км/ч   222
Практическая дальность, км   925
Максимальная скороподъемность, м/мин   283
Практический потолок, м
Экипаж, чел   1


 Доп. информация :


  Фотографии:

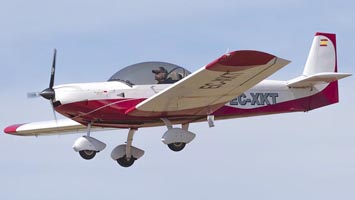

 CH-601XL     (c) Vicente Aguilo

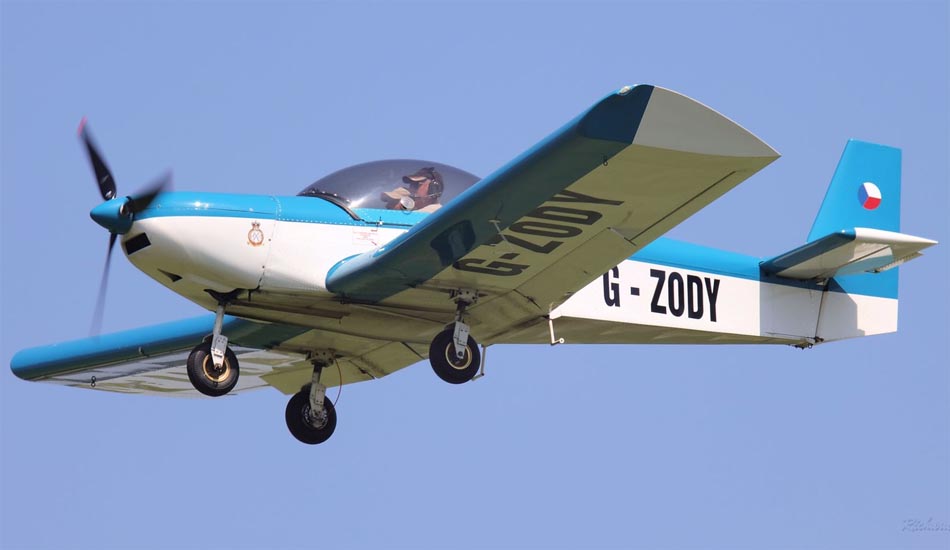

 CH-601UL     (c) Richard Davies
 CH-601     (c) Richard Davies

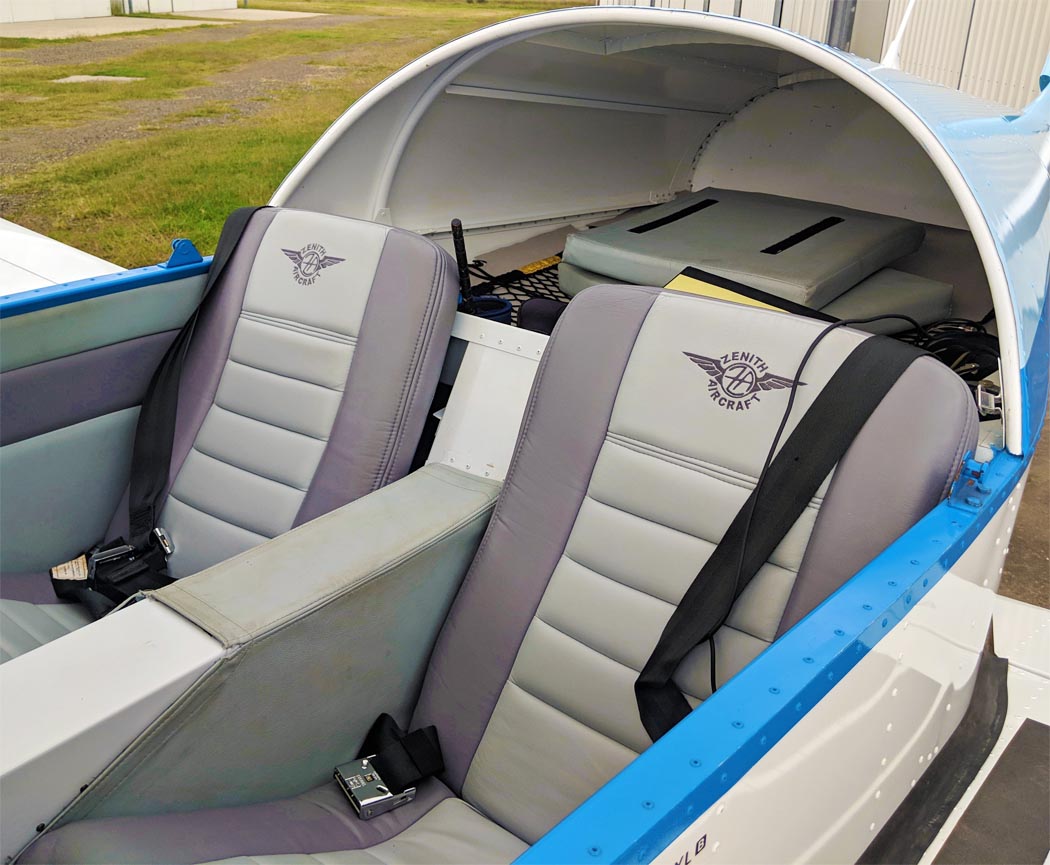

 Кабина CH-601     (c) planesales.com.au

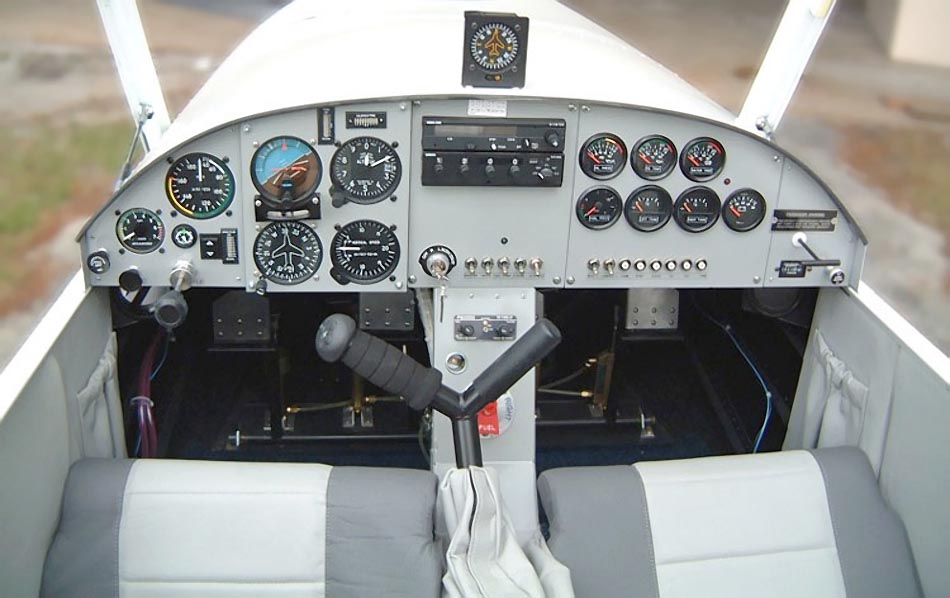

 Приборная панель CH-601     (c) zenithair.com
