Як-9ТД (танковый дальний) с двигателем М-105ПФ является заводской модификацией дальнего истребителя Як-9Д с 37-мм мотор-пушкой НС-37 системы А.Э.Нудельмана и А.С.Суранова и одним синхронным пулеметом УБС. В отличии от близкого по характеристикам истребителя Як-9Т модификация ТД сохраняла топливные баки модификации Як-9Д. Это позволило увеличить дальность самолета, однако сказалась на   скоростных характеристиках самолета.  Для выполнения ударных операций Як-9ТД мог комплектоваться четырьмя ФАБ-50 на наружной подвеске. Всего было переоборудовано около двух десятков истребителей.









ЛТХ:

Модификация	Як-9ТД
Размах крыла, м	9.74
Длина, м	8.60
Высота, м	3.00
Площадь крыла, м2	17.15
Масса, кг
пустого самолета	2390
нормальная взлетная	3250
Тип двигателя	1 ПД ВК-105ПФ
Мощность, л.с.	1 х 1180
Максимальная скорость , км/ч
у земли	532
на высоте	587
Практическая дальность, км	860
Скороподъемность, м/мин	768
Практический потолок, м	9800
Экипаж, чел	1
Вооружение:	одна 37-мм мотор-пушка НС-37 (боезапас - 30 патронов) и   один 12.7-мм синхронный пулемет УБС (200 патронов)

Доп. информация :

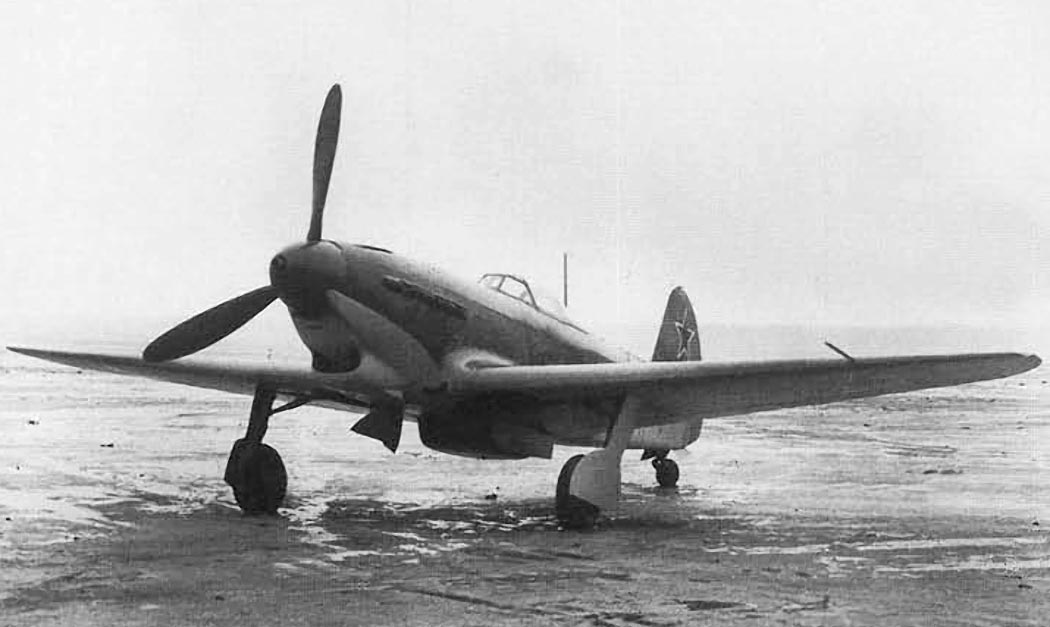

Фотографии:  Як-9ТД на испытаниях в НИИ ВВС  Як-9ТД на испытаниях в НИИ ВВС

Список источников:

Яуза. Николай Якубович. Боевые самолеты Яковлева Эксмо. Николай Якубович. Истребитель Як-9. Заслуженный "Фронтовик" Архив-Пресс. Дмитрий Лейпник. Як-9 : рядовые небес А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны АвиаКоллекция 2016-01. Н.В. Якубович. Истребитель Як-9 Авиация и Время 2005-03. Константин Косминков. Воздушный рядовой великой войны Авиация и Космонавтика 2014-06. Владислав Морозов. Последний поршневой Як Самолеты Мира 1996-01. Вячеслва Кондратьев. Самый массовый истребитель Моделист-Конструктор 2013-03. С. Яковлев. Як-9 : От Сталинграда до Берлина М-Хобби 2015-06. Сергей Мороз. Як-9 вструпает в бой АВиО 3. А. Игнатий. Як-9 на Вашей полке Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг. Энциклопедия-справочник. Самолеты страны Советов Симаков Б.Л. Самолеты страны Советов. 1917-1970 Midland. Y.Gordon, D. Komissarov, S. Komissarov. OKB Yakovlev Putnam. Bill Gunston, Yefim Gordon. Yakovlev Aircraft since 1924 Midland. Red Star 5. Yefim Gordon, Dmitriy Khazanov. Yakovlev's Piston-Engined Fighters Midland. Yefim Gordon, Dmitri Khazanov, Alexander Medved. Soviet Combat Aircraft of the Second World War Monografie Lotnicze 47. Robert Bock. Jak-7, Jak-9 Wydawnictwo Militaria 309. Nikolay Yakubovich. Jak-9 Squadron/Signal 1078. Hans-Heiri Stapfer. Yak fighters in action Aircraft Profile 185. Witold Liss. The Yak 9 Series Le Fana de l'Aviation 1994-12. Konstantin Kosminkov. Yak-9, l'ogre chasseur Le Fana de l'Aviation 1995-01. Konstantin Kosminkov. Yak-9, l'ogre chasseur Klassiker der Luftfahrt 2019-07. Alexander Medwed. Der Trumpf der Roten Armee AeroJournal Horse-Serie 29. Herbert Leonard. Les chasseurs Yakovlev
