   Т23Э

Разработчик: Эникс
Страна: Россия
Первый полет: 2005
Тип: Многоцелевой БПЛА
  ЛТХ     Доп. информация






 Комплекс дистанционного наблюдения Т23 "Элерон" предназначен для мониторинга наземной обстановки, охраны территорий и объектов с воздуха. Он обеспечивает наблюдение за отдельными сооружениями, дорогами, мостами, транспортными средствами, нефте- и газопроводами, линиями ЛЭП, группами и отдельными людьми. Кроме того он позволяет вести мониторинг с воздуха наземной обстановки при чрезвычайных ситуациях (наводнениях, пожарах, землетрясениях, техногенных авариях).

Комплекс автономен и может использоваться с неподготовленных в инженерном отношении площадок в простых метеоусловиях, при скорости ветра до 10 м/с, днем, при температуре от минус 20 до плюс 40 градусов и влажности 98%.

В состав комплекса входят: беспилотный летательный аппарат (БЛА) Т23Э, портативная наземная станция управления (НСУ) Т23У, пусковое устройство Т23П.

В составе комплекса имеется комплект запасных частей, инструментов, принадлежностей и материалов для технического обслуживания и текущего ремонта комплекса в процессе его эксплуатации.

Беспилотный летательный аппарат Т23Э - носитель специальной (телевизионной или фото) аппаратуры наблюдения, служит для ее доставки в заданный район и возвращения к месту посадки в соответствии с заданным маршрутом.

Для уменьшения габаритных размеров БЛА выполнен по аэродинамической схеме "летающее крыло" со складными консолями, что обеспечивает его хранение в контейнере размерами не более 0.9х0.5х0.12 м.

В хвостовой части фюзеляжа БЛА расположен электрический двигатель с толкающим винтом.

Старт БЛА осуществляется с использованием резинового жгута, обеспечивающего необходимую взлетную скорость.

Особенности конструкции, малые размеры, электрическая силовая установке обеспечивают БЛА в полете очень малую оптическую, акустическую и радиолокационную заметность.

Посадка БЛА осуществляется с использованием парашютной системы с высот от 30 м на неподготовленную площадку ограниченных размеров.

Портативная наземная станция управления Т23У предназначена для предполетной подготовки БЛА, его предстартового контроля, подготовки программ полета, тренировки оператора без реальных полетов БЛА.

В состав портативной НСУ входят: переносная аппаратура управления с управляющим компьютером, двумя цветными ЖКИ мониторами и клавиатурой, указательное устройство, блок аппаратного видеокодека и аккумуляторная батарея, размещенная в специальном защитном контейнере-чемодане с поворотно-откидной консолью (при раскладывании образуется рабочее место оператора), приемный блок с контрольным видеомонитором, тренога (штатив).

Телеметрический сигнал с летательного аппарата принимается радиомодемом приемного блока станции управления и поступает в управляющий компьютер аппаратуры управления. На мониторе №1 отображается информация о текущем и заданном положении БЛА, его высота, скорость, курс полета, угловое положение, а также напряжение бортовой аккумуляторной батареи БЛА и служебная телеметрическая информация.

С помощью компьютера станции управления возможна выдача управляющих команд вручную путем нажатия соответствующих клавиш на клавиатуре. Видеосигнал с борта БЛА принимается приемным блоком, совмещенным с антенной и контрольным видеомонитором, поступает в реальном масштабе времени на монитор №2 НСУ. Видеоинформация, записывается на твердотельный диск компьютера в формате MPEG-2 и может просматриваться оператором в удобном для него темпе - прокрутка изображения на пониженной или повышенной скорости, стоп-кадры, увеличение частей кадра. Просмотр видеозаписи производится на мониторе №1 аппаратуры управления НСУ.

Портативная НСУ имеет дополнительный выход, с которого стандартный видеосигнал может подаваться на выносной монитор или любое устройство, имеющее стандартный видеовход.

Питание НСУ осуществляется от встроенной аккумуляторной батареи. Также возможно питание от внешнего источника питания. Радиус применения мобильной носимой НСУ достигает 10-30 км.

Пусковое устройство Т23П служит для подготовки и проведения пуска БЛА на стартовой позиции.

Оно состоит из резинового жгута с крепежным карабином и кольцом в тканевом чехле (катапульта), штыря для закрепления к грунту. В транспортном состоянии пусковое устройство упаковывается в мешок и укладку ЗИП.

Принцип действия комплекса основан на выполнении БЛА полета по запрограммированному маршруту, который представляет собой набор поворотных пунктов маршрута (ППМ), заданных в географических координатах.

Подготовка и старт БЛА проводится с помощью пускового устройства и портативной наземной станции управления. Полет БЛА может проходить в автоматическом и ручном режимах. В процессе полета происходит передача с борта БЛА телевизионного изображения подстилающей поверхности, информации о координатах БЛА и другой телеметрической информации на портативную НСУ.

Обслуживается комплекс расчетом из двух человек - оператор управления и оператор старта. Эксплуатация комплекса не требует высокой квалификации обслуживающего персонала. Все составные части комплекса могут транспортироваться в заплечных контейнерах или любым видом транспорта, включая легковые автомобили.

По мнению создателей БЛА комплекс соответствует требованиям, предъявляемым к БЛА такого типа, а по некоторым характеристикам превосходит зарубежные аналоги. Свои возможности БЛА "Элерон" уже продемонстрировал в ходе ряда выставок. Так, на выставке "Интерполитех-2006" он обеспечивал отображение на большом экране результаты применения средств поражения и обстановку на полигоне в течение всего демонстрационного показа.

Спутниковая навигационная система позволяет аппарату с высокой точностью фиксировать сооружения, различные транспортные и боевые средства, а также группы и отдельных людей.

Необходимость создания БЛА двойного назначения продиктована требованиями мирового и внутреннего рынков, на которых "Элерон" может занять свою нишу. Покупателей может привлечь компактность аппарата, который переносится одним оператором, его сравнительно небольшая цена, простота в обучении и эксплуатации, многоразовое применение, малое время подготовки к пуску (до 5 мин.), и другие преимущества.

В перспективе предприятие планирует расширить работу по созданию БЛА с различными дальностями и длительностями полета, а также полезной нагрузкой.





 ЛТХ:
Модификация   Т23Э
Диаметр несущего винта, м   1.47
Длина, м   0.45
Диаметр фюзеляжа, м
Ширина, м
Масса, кг
  пустого
  максимальная взлетная   2.8
Тип двигателя   1 ЭД
Тяга, кгс   1 х
Максимальная скорость, км/ч   105
Крейсерская скорость, км/ч   65-90
Радиус действия, км
Продолжительность полета, мин   75
Практический потолок, м   3000


 Доп. информация :


 Фотографии:

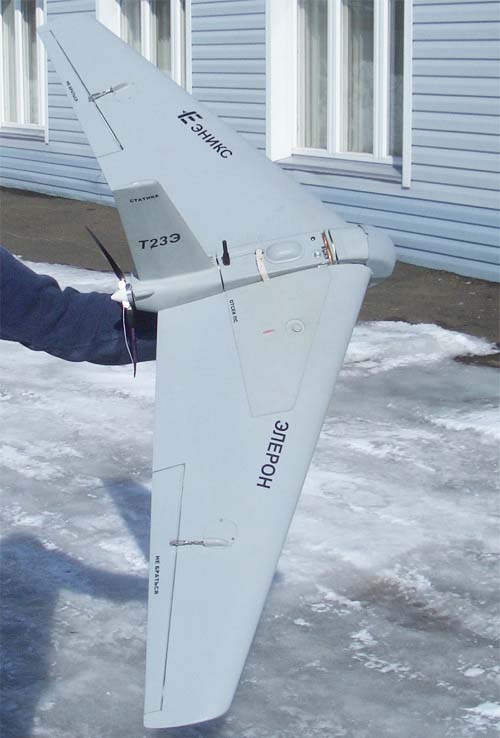

 Т23Э   (с) Эникс

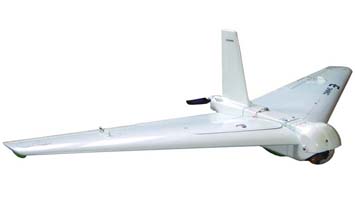

 Т23Э   (с) missiles.ru

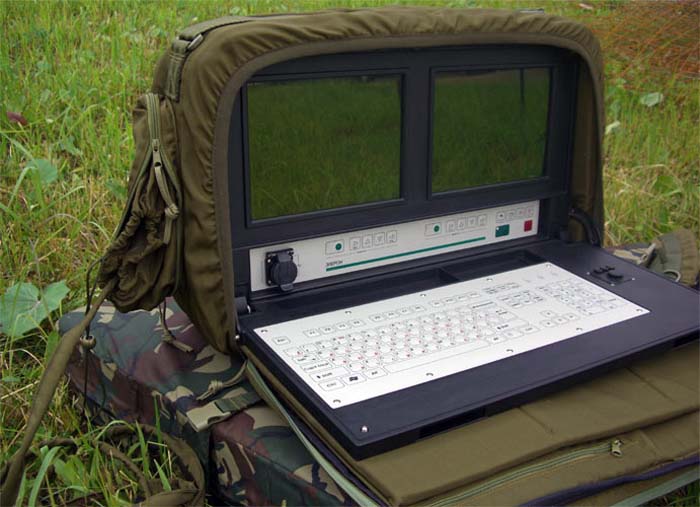

 Станция управления беспилотным аппаратом Т23Э







Список источников:

Компания "Эникс". БЛА Т23Э
Missiles.ru. Краткий справочник по современным беспилотным летательным аппаратам
Bp-la.ru. БЛА Т23 Элерон


Уголок неба. 2009
