   Суперкам (S350)

Разработчик: Беспилотные системы
Страна: Россия
Первый полет: 2011
Тип: Многоцелевой легкий БПЛА
  ЛТХ     Доп. информация





Беспилотный летательный аппарат БЛА "Суперкам" (Supercam) предназначен для выполнения панорамной и плановой аэрофотосъемки и видеосъемки, а также для других похожих задач.

Конструктивное исполнение с модульной архитектурой позволяет оперативно менять полезные нагрузки БЛА и варьировать состав бортового оборудования. А герметичное исполнение модуля системы управления и полезной нагрузки существенно продлевает срок службы дорогостоящего оборудования при регулярной эксплуатации беспилотника.

Высокая устойчивость и хорошая управляемость допускают использование БЛА "Суперкам" в сложных метеоусловиях.

Компоновочная схема с тянущей силовой установкой наилучшим образом соответствует решаемым задачам и обеспечению безопасности персонала. Дополнительный объем внутри консолей крыла беспилотника позволяет разместить на борту БЛА широкий спектр контрольно-измерительной аппаратуры.

Информационно-измерительная аппаратура и САУ обеспечивают видеосъемку и фотосъемку с регистрацией текущих параметров (координаты, высота, номер кадра и т.д.), что значительно облегчает последующую обработку, а главное, позволяет автоматизировать процесс сшивки отдельных кадров и определять координаты объектов.

На БЛА устанавливаются фотокамера Canon 600D (18.5 млн. пикселей, фокусное расстояние - 28 мм), видеокамера (Разрешение - 500 ТВЛ, ПЗС матрица - 1/4, Оптическое увеличение - 10х, Видеовыход - PAL), тепловизор (Разрешение - 640х480, Спектральный диапазон - 7.5-13.5 мкм, Диапазон рабочих температур - 40 ... + 50 грд., Видеовыход- PAL) и гиростабилизированная телевизионная камера.

С одного пульта управления обеспечивается одновременное управление до 4 БЛА.

БПЛА "Суперкам" входит в состав двух комплексов - S350 и S350-f (Специальный комплекс аэрофотосъемки).

БПЛА комплекса S350-f спроектирован специально для суровых российских условий и предназначен для аэрофотосъемки.

В случае жесткой посадки крылья автоматически отсоединяются от центроплана для значительного снижения риска повреждений элементов БПЛА.

Беспилотный самолет с максимальной продолжительностью полета разработан специально для длительной аэрофотосъемки. Уникальный по соотношению цена-качество беспилотный самолет позволит оперативно выполнять картографирование при помощи высококачественной профессиональной зеркальной камеры Canon 600D (или любой другой) и GPS приемника на борту беспилотного аппарата.






 ЛТХ:
Модификация   S350   S350-f
Размах крыла, м   3.50   3.50
Длина, м   0.77   0.77
Высота, м
Масса, кг
  пустого
  максимальная взлетная   9.5 - 11.5   9.5 - 11.5
  топлива
Тип двигателя   1 ЭД   1 ЭД
Мощность, л.с.   1 х   1 х
Крейсерская скорость, км/ч   65-120   60-125
Радиус действия, км   25-50   20
Продолжительность полета, мин   180-300   210-300
Рабочая высота полета, м   50-500   50-500
Практический потолок, м   3600   3600
запуск БПЛА   эластичная катапульта   эластичная катапульта
посадка   парашют   парашют


 Доп. информация :


 Фотографии:

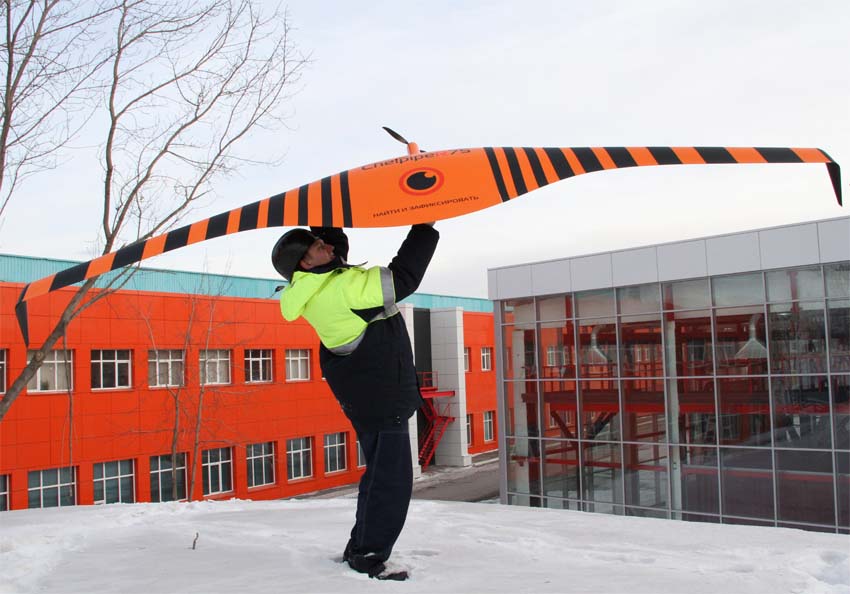

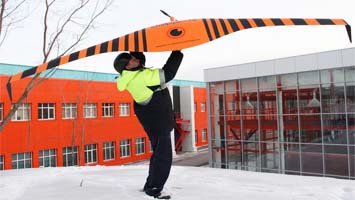

 БПЛА Суперкам

 Схемы:

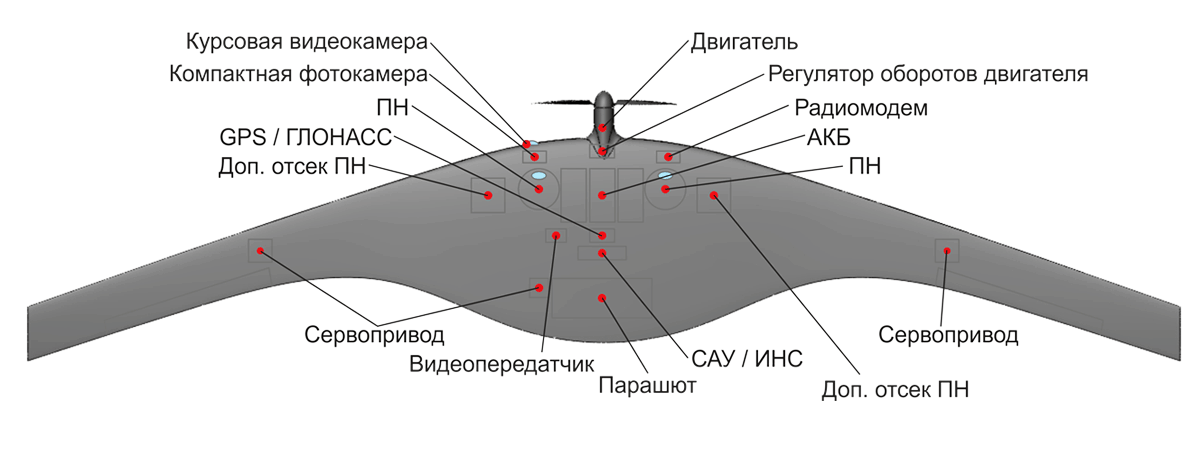

 БПЛА Суперкам (S350)

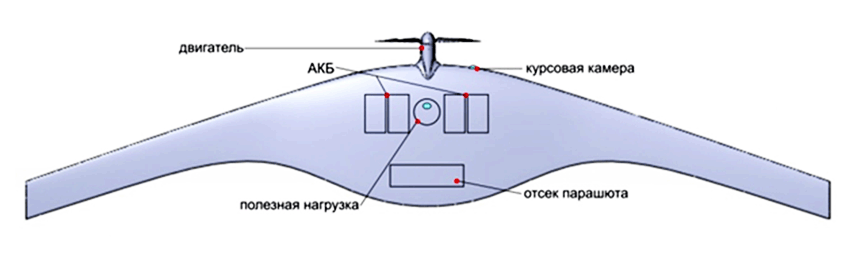

 БПЛА Суперкам (S350-f)
