   М-21

Разработчик: Микоян, Гуревич
Страна: СССР
Первый полет: 1967
Тип: БПЛа-мишень
  ЛТХ     Доп. информация



М-21 (М-21М) - высокоманевренный радиоуправляемый самолет-мишень. Полноразмерный имитатор воздушных целей, являлся наиболее популярным самолетом-мишенью. Разработан совместно с ОКБ КАИ и ЛИИ на основе МиГ-21ПФ. Переоборудование проходило на АРЗ. Внешне практически не отличались от базовой машины. Стандартный набор оборудования: автоматическая система управления с автопилотом АП-17 (размещалась в носовой части фюзеляжа), кассета с ИК-ловушками, аппаратура регистрации величины промаха и факта попадания, бортовая аппаратура внешних траекторных измерений, трассер дневного наблюдения.

По мере израсходования МиГ-21ПФ, базовым самолетами для переоборудования стали истребители МиГ-21ПФМ и парк с 1973 г. пополнился мишенями М-21М. Взлетный вес - 8400 кг, максимальная скорость на высоте 10 - 11 км - 1800 км/ч, диапазон высот применения 50 - 14400 м, продолжительность полета 106 минут, максимальная маневренная перегрузка - 8,5, время подготовки на технической позиции для вылета 40 мин. Применяются как с грунтовых, так и с бетонных ВПП.









 ЛТХ:
Модификация   М-21
Размах крыла, м   7.15
Длина, м   14.10
Высота, м   4.71
Площадь крыла, м2   23.00
Масса, кг
  пустого самолета   5150
  максимальная взлетная   8400
  топлива   2200
Тип двигателя   1 ТРДФ Р-11Ф2-300
Тяга, кгс   1 х 6120
Максимальная скорость, км/ч   1800
Продолжительность полета, мин   106
Практический потолок, м   14400


 Доп. информация :


  Фотографии:

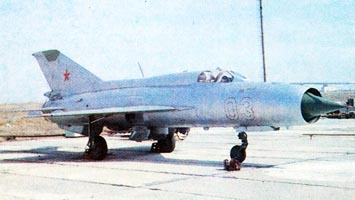

 Первый опытный М-21
 М-21М
 М-21
 М-21
 М-21М
 М-21М
 М-21М
 М-21М
 М-21М
 Трассер на М-21
  Хвостовая часть М-21







Список источников:

Крылья России. История и самолеты ОКБ "МиГ"
Яуза. Николай Якубович. Истребитель МиГ-21
Цейхгауз. Николай Якубович. Истребитель МиГ-21 : Перехватчики и разведчики
Aerofax. Yefim Gordon, Bill Gunston. MiG-21 "Fishbed"
Midland. Famous Rissian Aircraft. Yefim Gordon, Keith Dexter, Dmitry Komissarov. Mikoyan MiG-21
