главная беспилотные аппараты
   Луч

Разработчик: Вега
Страна: Россия
Первый полет: 2011
Тип: Тактический ударный БПЛА
  ЛТХ     Доп. информация

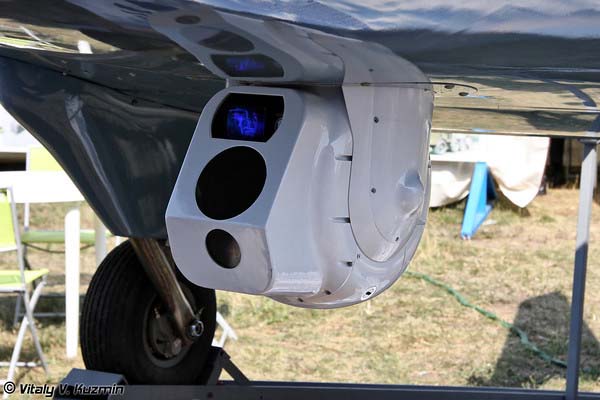

На Московском авиационно-космическом салоне МАКС-2011 в экспозиции ОАО "Концерн "Вега" был представлен образец нового беспилотного летательного аппарата (БЛА) среднего радиуса действия "Луч". Разработка выполнена входящим в состав концерна ОАО "КБ "Луч" в инициативном порядке за счет собственных средств предприятия. Изготовлено два образца БЛА, один образец укомплектован бортовой радиоаппаратурой и целевой нагрузкой ГОЭС-630.

Беспилотный летательный аппарат "Луч" создан на базе пилотируемого самолета "Сигма-5" и выполнен по двухбалочной схеме с толкающим воздушным винтом, оснащен поршневым четырехтактным двигателем Rotax-914UL(F) DCDI с турбонаддувом, работающим на автомобильном бензине. Взлет и посадка производятся по самолетному на трехстоечное колесное шасси с убирающейся в полете носовой опорой.

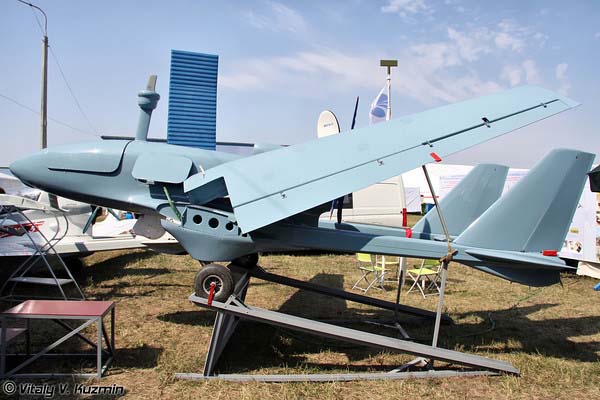

Для перевозки и хранения самолета консоли крыла выполнены складывающимися. Процедура складывания производится вручную одним человеком в течение двух минут. Конструкция узла складывания защищена патентом РФ. Перевозка БЛА возможна автомобильным, железнодорожным и воздушным транспортом.

Самолет выполнен из высокотехнологичных материалов с применением радиопоглощающих покрытий. Композитные элементы обшивок имеют трехслойную конструкцию с полимерным заполнителем (по аналогии с конструкциями БЛА такого же класса иностранного производства, например, израильским Searcher MKII). Расчетный срок службы БЛА 20 лет.

БЛА "Луч" предназначен для решения задач оптико-электронной, радиолокационной, радио и радиотехнической разведки и ретрансляции. Возможна установка ударного оружия либо в контейнере под фюзеляж, либо на пилонах консолей крыльев. Общая масса боеприпасов и системы управления оружием 150 - 170 кг. Рассматривается вопрос подвески бомб, установки гранатометов, в перспективе может быть какого-то управляемого высокоточного оружия. (Таким образом, "Луч" - первый ударный российский беспилотник!)

Аппарат способен вести разведку с передачей информации в реальном масштабе времени в радиусе 250 км, с использованием ретранслятора – 350 км. Применение бортового регистратора информации увеличивает радиус разведки до 500 км.

При полетах в радиусе 250-500 км данные записываются на флеш-носитель, но по возвращению в зону приема (< 250 км) возможна передача записанного с носителя на наземный пункт управления.

Максимальная скорость полета – 250 км/час., максимальная высота – 7000 м. Продолжительность полета 18 час (при увеличении размаха крыла и увеличенном запасе топлива - до 30 час.). Взлетная масса БЛА до 700 кг. Двигатель внутреннего сгорания Rotax-914UL(F) DCDI мощностью 115 л.с. В качестве топлива используется бензин Аи-95.

Создание принципиально нового для России БЛА проводится в тесном сотрудничестве с ведущими авиационными НИУ промышленности РФ. Уже получены предварительные положительные заключения по аэродинамике, прочности и управляемости от ЦАГИ, по продолжительности полета от СибНИА, по силовой установке – от ЦИАМ. Вышеуказанные предприятия разработали предложения по доведению ЛТХ БЛА "Луч" до уровня лучших мировых образцов БЛА средней дальности, таких как "Предейтор" (США), Hermes 450, Searcher Mk III, Hanter (Израиль).

Аппарат может взлетать и садиться по самолетному с грунтовой площадки с разбегом (пробегом) до 130 м, с использованием улучшенной механизации крыла, тормозов или палубного аэрофинишера. Возможна парашютная посадка. В качестве целевых нагрузок могут использоваться все виды разведывательной аппаратуры модульной конструкции и ударное оружие. Управление и обмен данными осуществляются по защищенной цифровой радиолинии, разработанной КБ "Луч". Система управления предусматривает возможность ведения групповых действий несколькими аппаратами.




 ЛТХ:
Модификация   Луч
Размах крыльев, м   8.70
Длина, м   5.85
Высота, м   2.40
Площадь крыла, м2
Масса, кг
  пустого
  максимальная взлетная   660
Тип двигателя   1 ПД Rotax-914UL(F)
Мощность, л.с.   1 х 115
Максимальная скорость, км/ч   250
Крейсерская скорость, км/ч   126-160
Радиус действия, км   250-500
Продолжительность полета, ч   18
Практический потолок, м   7000


 Доп. информация :


 Фотографии:

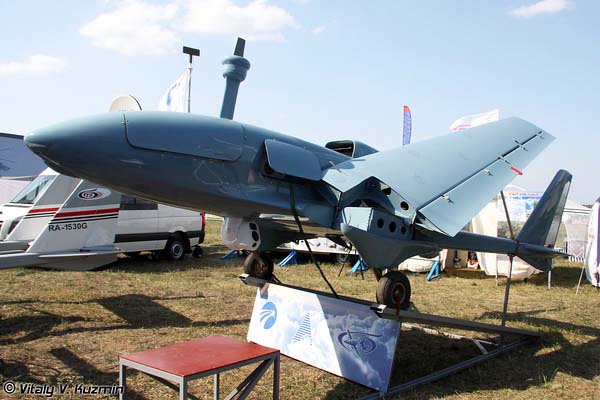

 Луч   (с) Виталий В. Кузьмин
 Луч   (с) Виталий В. Кузьмин
 Луч   (с) Виталий В. Кузьмин
 Луч   (с) Виталий В. Кузьмин







Список источников:

МАКС-2011. Беспилотный летательный аппарат "Луч"
Армейский вестник. Первый российский ударный БПЛА "Луч"
Виталий Кузьмин. МАКС-2011 - Ракетное и бомбовое вооружение, БПЛА и автожиры
