   Ту-22М2

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1973
Тип: Дальний бомбардировщик
  ЛТХ     Доп. информация



Работы над дальнейшим развитием Ту-22М, с целью улучшения его летно-тактических характеристик и приближения их параметров к требованиям постановления 1967 года продолжались. В русле этих работ началось проектирование новой модификации Ту-22М2 ("45-02"). Ту-22М2 в крупной серии собирались строить с улучшенными двигателями НК-22 (22000 кгс, 0,85 кг/кгс час). Предусматривалась возможность взаимозаменяемости двигателей НК-22 с более мощными и более экономичными двигателями НК-25. За счет конструктивно-технологических мероприятий, массу самолета предполагалось снизить приблизительно на 1400-1500 кг. Улучшалась аэродинамика самолета. Самолет должен был строиться в серии как дальний ракетоносец-бомбардировщик с современным оборудованием, позволявшим решать широкий круг задач по боевому использованию самолета-носителя Ту-22М2 и всего комплекса К-22М. Оборудование было структурировано в несколько взаимосвязанных бортовых систем различного назначения (навигационный комплекс НК-45, автоматическая бортовая система АБСу-145М, панорамно-прицельная радиолокационная станция ПНА и связанный с ней оптический бомбардировочный прицел ОПБ-15Т с телевизионной приставкой, стрелковый радиолокационный прицел ПРС-4КМ и телевизионный прицел ТП-1КМ, развитая индивидуальная система РЭП и т.д.). В варианте ракетоносца Ту-22М2 мог нести от одной до трех ракет типа Х-22М с различными типами ГСН. Переоборудование в бомбардировщик предусматривалось в условиях войсковых частей, при этом максимальная нагрузка, состоявшая из обычных, ядерных бомб и мин равнялась 24 тоннам. С одной подфюзеляжной ракетой Ту-22М2 дальность полета на дозвуке предполагалось получить 5400-5600 км, на сверхзвуке -1850-1900 км, максимальную скорость полета - 1850-2000 км/ч и длину разбега - 2200-2400 м. Как и планировалось, Ту-22М2 начали выходить из ворот КАЗ-а весной 1973 года. Головной Ту-22М2 совершил первый полет 7 мая 1973 года, совместные испытания и доводки проводились на нескольких машинах до 1975 года. По сравнению с Ту-22М1, летные характеристики Ту-22М2 практически остались на прежнем уровне: с одной подфюзеляжной ракетой дозвуковая дальность равнялась - 5100 км, на сверхзвуке - 1630 км, максимальная скорость - 1660-1700 км/ч (без ракеты - 1800 км/ч), длина разбега - 2300 м.

На основании полученных результатов летных испытаний Ту-22М2, а также большого объема проведенных доводок и испытаний систем оборудования и вооружения, комплекс К-22М в августе 1976 года принимается на вооружение Дальней авиации и авиации ВМФ. Ту-22М2 находился в серийном производстве до 1983 года, всего завод в Казани построил 211 Ту-22М2. В апреле 1974 года первые четыре Ту-22М2 поступили в Рязань, в этом же году Ту-22М2 начали получать строевые полки. В целом освоение в частях ДА и авиации ВМФ новых Ту-22М проходило более спокойно, чем его предшественника Ту-22. Сказались большая доведенность и надежность конструкции. Общая оценка нового самолета со стороны летного и технического состава была положительная. Современное пилотажно-навигационное оборудование с широкими функциональными возможностями, а также введение второго пилота и более продуманная эргономика рабочих мест экипажа, позволили более качественно решать задачи пилотирования, навигации и управления ударным и оборонительным вооружением, поднять уровень безопасности полетов, уменьшить утомляемость экипажа при выполнении длительных полетов. Чувство уверенности у летных экипажей к новому самолету добавляла система аварийного покидания с катапультированием кресел вверх, снявшая ограничения по минимальной высоте аварийного покидания самолета, присущие Ту-22.

Хотя Ту-22М2 не был оснащен, как американский бомбардировщик B-1, системой автоматического огибания рельефа местности, он был способен совершать относительно продолжительные маловысотные "броски", уклоняясь от поражения средствами ПВО противника.

Появление в СССР нового дальнего ракетоносца-бомбардировщика Ту-22М вызвало большую озабоченность у руководства стран НАТО. Первая информация о разработке советского дальнего бомбардировщика с крылом изменяемой стреловидности просочилась на Запад в конце 60-х годов. В 1969 году в авиационных журналах появились рисунки и схемы самолета очень схожие с первоначальным проектом И145К  с двигателями над задней частью фюзеляжа. В начале 70-х годов на Западе появляется информация о первых Ту-22М. Анализируя предполагаемые летно-тактические данные Ту-22М, западные специалисты приписывают самолету качества межконтинентального носителя, способного наносить удары по территории США. В результате Ту-22М стал одним из "камней преткновения"  в переговорах по сокращению стратегических вооружений между СССР и США в 70-е годы. После долгих и тяжелых переговоров СССР пошел на договоренность с США в рамках ОСВ-2, по которому судьба Ту-22М решилась не лучшим образом для этого авиационного комплекса: со всех Ту-22М, находившихся в строю, сняли оборудование заправки топливом в полете, что значительно ограничило возможности всего авиационно-ракетного комплекса. Кроме того по договору, США добились от СССР ограничения серийного производства Ту-22М на уровне тридцати машин в год.

Обеспечение заданных со стороны ВВС требований к Ту-22М давались ОКБ и предприятиям занятым в программе создания и совершенствования самолета и комплекса весьма нелегко - особенно достижение необходимых параметров по максимальной дальности и максимальной скорости. Запущенный в большую серию и принятый на вооружение Ту-22М2 мог летать на дальность 5100 км и на максимальной скорости 1800 км/ч - от ОКБ требовалось продолжить работы по дальнейшему совершенствованию самолета. Прежде всего необходимо было решить проблему с двигателем. Серийный НК-22 так и не смогли довести до максимальной тяги 22000 кгс, полученные на нем удельный расходы топлива требовали дальнейшего снижения. Попытки довести его модифицированный форсированный вариант НК-23 не увенчались успехом: опытный двигатель построили, провели стендовые испытания, поставили на один из Ту-22М2, выполнили несколько полетов и на этом все кончилось: перенапряженный НК-23 так и остался в опытном экземпляре, возможности дальнейшего развития линии НК-144 - НК-22 были исчерпаны. Учитывая создавшуюся ситуацию с мощными ТРД для тяжелых сверхзвуковых боевых самолетов, ОКБ Н.Д. Кузнецова в начале 70-х годов создало новый ДТРДФ НК-25 ("Е"), выполненный по трехвальной схеме и оборудованный новейшими системами электронной автоматики, позволявшими максимально оптимизировать работу двигателя на различных режимах. Максимальная взлетная тяга НК-25, по сравнению с серийным НК-22, увеличилась на 20 % и достигла 25000 кгс, а удельный расход топлива на дозвуковом режиме уменьшился до 0,76 кг/кгс час. В 1974 году опытные двигатели НК-25 проходили испытания на серийном Ту-22М2, получившем обозначение Ту-22М2-Е, в последующие два года новый двигатель прошел большой объем испытаний и доводок в полетах на летающей лаборатории Ту-142ЛЛ. Помимо внедрения новых двигателей, в ОКБ продолжали настойчиво работать над дальнейшим уменьшением массы пустого самолета за счет мероприятий конструктивного и технологического характера. Имелись также резервы по улучшению аэродинамики самолета. Эти и некоторые другие весьма перспективные направления работ по дальнейшему развитию самолета привели к созданию наиболее совершенной серийной модификации Ту-22М - самолета Ту-22МЗ ("45-03").



 ЛТХ:
Модификация   Ту-22М2
Размах крыльев, м   34.28
Длина, м   41.46
Высота, м   11.05
Площадь крыла, м2   183.60
Взлетная масса, кг
  нормальная   121000
  максимальная   126400
Тип двигателя   2 ДТРДФ НК-22
Тяга, кгс   2 х 22000
Максимальная скорость, км/ч   1800
Скорость с УР Х-22М, км/ч   1660
Практическая дальность, км
  дозвуковая   5100
  сверхзвуковая   1630
Боевой радиус действия, км   2200
Практический потолок, м   12600
Экипаж, чел   4
Вооружение:  две 23-мм пушки ГШ-23Л
 боевая нагрузка - 24000 кг (максимальная)
 1-3 УР типа Х-22М


 Доп. информация :


  Статья "Применением дальней авиации в Афганистане"
  Фотографии:

 Ту-22М2
 Ту-22М2
 Ту-22М2
 Ту-22М2
 Ту-22М2
 Ту-22М2
 Ту-22М2 (крылья на сверхзвуковом скоростном режиме)
 Ту-22М2  (крылья на дозвуковом скоростном режиме)
 Ту-22М2
 Ту-22М2
 Ту-22М2
 Ту-22М2 с системой заправки в воздухе
 Ту-22М2 с ракетой Х-22М
 Ту-22М2
 Ту-22М2
 Передняя кабина Ту-22М2
 Задняя кабина Ту-22М2

  Схемы:

 Ту-22М2

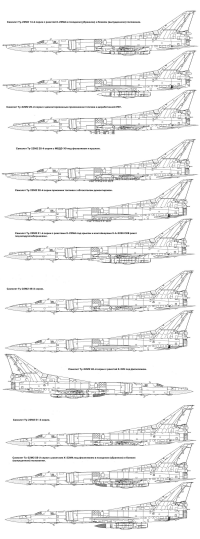

 Модификации Ту-22М2
