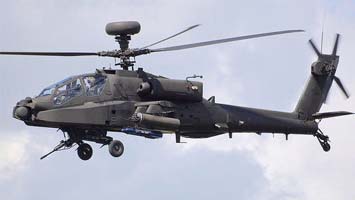

   AH-64E Apache Guardian

Разработчик: McDonnell Douglas (Boeing)
Страна: США
Первый полет: 1991
Тип: Многоцелевой ударный вертолет
  ЛТХ     Доп. информация



В 2011 году компания Boeing начала выпуск модернизированного варианта ударного вертолета AH-64D Block III. Эта модификация "Апач" оснащена более мощными двигателями T700-701D компании "Дженерал электрик" с цифровым управлением режимами работы и лопастями несущего винта из композиционных материалов. Так же новый вертолет получил усовершенствованный радар высокого разрешения, работающий в миллиметровом диапазоне, что позволяет уменьшить ширину луча, повысить способность радара к точному распознанию целей и его помехоустойчивость, что особенно важно при стрельбе ракетами с радиолокационным наведением. Лопасти винтов выполнены из композитов, изменен их профиль, кроме того, переработана вся система привода, двигатели и трансмиссия значительно модернизированы. Новая система привода значительно повышает возможности вертолета. С 1990-х годов модернизации привели к увеличению веса машины, но новая трансмиссия уменьшила массу вертолета.

Авионика вертолета также значительно улучшена. Самым большим изменением стало то, что на вертолете начали использовать авионику с открытой архитектурой, также модернизирована система управления полетом. Кроме того, он получил систему связи стандарта Link 16.

Новая модификация получила возможность управлять полетами, обеспечивать передачу видеопотока в реальном времени и сопроводительных метаданных от четырех типов беспилотных ЛА (Hunter, Raven, Reaper и Shadow B) , что также повысило боевые возможности вертолета.

Все изменения предполагается внести на основе опробованных технологиях : OSRVT MUMT-2 и VUIT -2. Уровень совместимости LOI-4 дает возможность просмотра видеоданных с камеры БЛА, контролировать его полезную нагрузку, оказывать определенное воздействие на траекторию полета БЛА в определенных ситуациях. Предполагаемая окончательное ступень - уровень 5 (LOI-5), после чего Apache будет обладать полным контролем БПЛА на всех этапах полета, включая взлет и посадку .

Обновления включают в себя улучшенный радар управления огнем (FCR) процессор для обнаружения целей, система тактического управления передачей данных (TCDL),датчик метеорологических условий (IMC),пункт управления БПЛА.

AH-64D Apache Block III L 4 не является первым американским вертолетом архитектуры открытой системы. Уже имеются вертолеты CH-47F cargo и MH-47G Special Operations Chinooks с общей системой архитектуры (CAAS), которая может объединяться с системой Apache.

Возможность AH-64D Apache Block III Level 4 непосредственно управлять БПЛА и получать данные в реальном масштабе времени значительно расширяет возможности вертолета в четырех направлениях:

  1. Доступ к БПЛА(UAS) позволит летчику видеть больше зон на поле боя, чем он может сегодня. БПЛА работает на большей высоте, чем Apache и, как правило, размещены на некотором расстоянии от вертолета. Таким образом пилот видит не только область вокруг своей позиции, но и вторую позицию вокруг БПЛА, на значительном удалении от своего местоположения,т.н. мульти- зрение.

  2. Летчик и оператор оружия могут просматривать потенциальные угрозы и цели с другого ракурса. Apache имеет модернизированную систему целеуказание (обозначение Sight (M-TADS)), расположенную в модуле на носу вертолета. Эта башенка содержит телевизионную камеру и инфракрасный датчик с возможностью выбора уровней увеличения, а также лазер подсветки цели. Используя TADS, Apache может обозревать поле боя, выбирать цель и осветить ее с лазером для удара. Но если цель скрыта за местностью или зданием, пилот или стрелок не видят цель, а так же не могут оценить угрозы от цели. Однако направив БПЛА по траектории (маршруту), позволяющей видеть цель за преградой, он как бы "переносит " свои датчики на другую сторону, сам оставаясь на месте. Затем получив доступ к видеоканалу от камер БПЛА, летчик и стрелок могут теперь видеть какие цели и угрозы скрыты от них, причем все происходит в масштабе реального времени.

  3. Многие из БПЛА имеют на борту лазер ЦУ (подсветки цели).Их системы лазерного ЦУ полностью совместимы с ГН ракет вертолета. Вертолет Apache использует эту возможность, чтобы атаковать цели дистанционно,используя целеуказание от БПЛА, оставаясь при этом скрытым от них , не попадая под средства ПВО цели или огонь пехоты, прикрывающей цель. Наведение своих ракет Hellfire происходит по лазерному ЦУ от БПЛА, переданному по каналу метаданных. Данные датчиков, подсветка и местоположение цели автоматически передается между БПЛА(UAS) и Apache, синхронизируется по времени и географическому местоположению : вертолет, БПЛА,ЦЕЛЬ , вносятся корректировки по метеоусловиям зоны пуска и зоны цели. Производится пуск. БПЛА может оценить результат атаки и если допущен промах ,практически моментально есть возможность повторить удар.

  4. Apache будет в состоянии принять видео картинку от БПЛА и отправить ее другим элементам платформы, принимающим участие в атаке цели: к другому Apache, пехоте, БПЛА или будут передано в командную структуру.
    Испытание компонентов аппаратуры проводились в реальных условиях пустыни и горной местности(Штат Юта, Афганистан),то бы оценить воздействие пулевых бурь и максимальных температур.

В 2012 году командование Армии США посчитало, что в ходе модернизации машина претерпела ряд существенных изменений и должна получить новое обозначение - AH-64E Apache Guardian.

В начале 2013 года авиастроительный концерн Boeing передал Армии США первые 28 из 51 нового вертолета AH-64E Apache первой мелкосерийной партии. При этом командование Армии США уже оснастила новыми вертолетами одну из частей. В общей сложности, концерн Boeing должен поставить американским военным 634 ударных вертолета AH-64E.






 ЛТХ:
Модификация   AH-64E
Диаметр несущего винта, м   14.63
Диаметр рулевого винта, м   2.79
Длина полная,м   17.73
Высота ,м   4.95
Масса, кг
  пустого   5165
  нормальная взлетная   7270
  максимальная взлетная   10433
Тип двигателя   2 ГТД General Electric T700-GE-701D
Мощность, л.с.   2 х 1994
Максимальная скорость, км/ч   279
Крейсерская скорость, км/ч   270
Практическая дальность, км   1900
Боевая дальность действия, км   476
Скороподъемность, м/мин   803
Продолжительность полета, ч.мин   3.10
Практический потолок, м   6401
Статический потолок, м   4875
Экипаж, чел   2
Вооружение:   одна 30-мм пушка M230 Chain Gun с 1200 патронами
  боевая нагрузка - 771 кг на 4 узлах подвески:
  16 (4х4) ПТУР AGM-114D Longbow Hellfire или
  4 ПУ М260 или LAU- 61/A c 19х70-мм НУР CRV7 или  Hydra70,
  2 УР воздух-воздух AIM-92 Stinger или AIM-9 Sidewinder, Mistral и Sidearm ,
  возможна установка УР Starstreak


 Доп. информация :


 Фотографии:

 Опытный AH-64D Block III   (c) Boeing.com

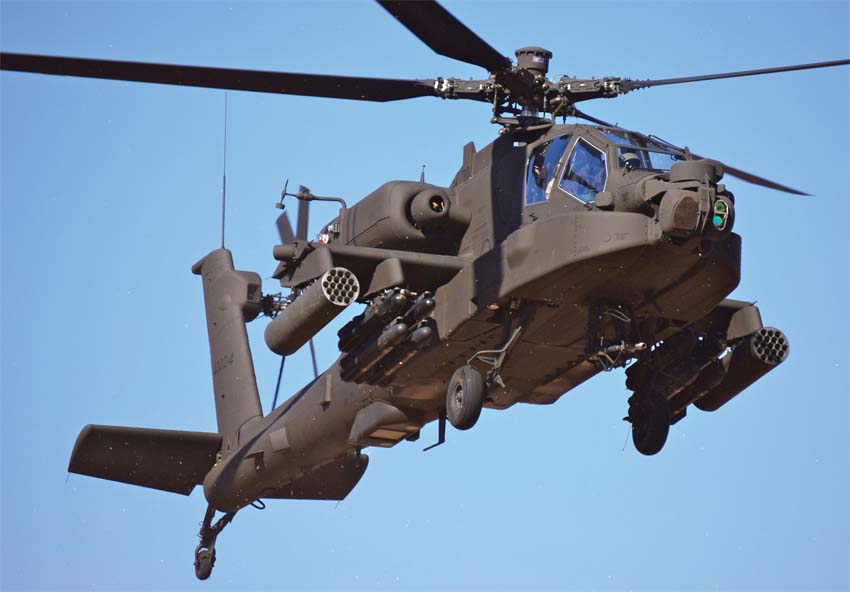

 AH-64E   (c) Boeing.com
 AH-64E   (c) Boeing.com
 AH-64D   (c) Boeing.com
 AH-64D    (c) Boeing.com







Список источников:

Новости ВПК. AH-64D Block III Apache превратился в AH-64E
Topwar.ru. AH-64D Apache Block III Level 4 погонщик электронных дронов
Miltechmag.com. AH-64 Apache – Lifesaver at Work
