     XM-301

Страна: США
Тип: Авиационная трехствольная 20-мм автоматическая пушка



Автоматическая трехствольная 20-мм пушка XM-301 входит в состав системы вооружения вертолета RAH-66 Comanche. Длина каждого ствола - 1625,6 мм.

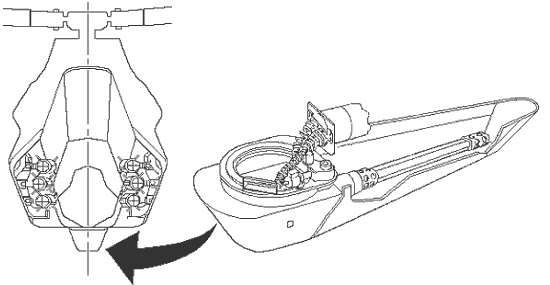

Пушечная установка вертолета состоит из 20-мм пушки ХМ-301, приводов наведения и стабилизации, системы хранения, подачи боеприпасов и двух электронных блоков управления (блоки высокого и низкого уровня). Установка смонтирована в носовой части вертолета. Установка имеет углы отклонения от +15╕ до -45╕ в вертикальной плоскости и ±120╕ в горизонтальной. Для снижения радиолокационной заметности пушка может быть установлена в положение 2╕ по вертикали и 180╕ в горизонтальной плоскости.

Питание пушки беззвеньевое. Привод подачи снарядов электрический, включается при поступлении сигнала от автоматики управления пушки. Подача производиться через гибкий направляющий рукав. Боекомплект хранится в магазине, выполненном в виде барабана емкостью 500 снарядов. Автоматическая система подсчета боеприпасов выполнена по стандарту MIL-STD-1553B, и через цифровую шину данных осуществляет отображение количества оставшихся снарядов на дисплее в кабине пилота и на внешнем индикаторе, предназначенном для техсостава.



Привод пушки выполнен единый блок пушки. Состоит из электродвигателя постоянного тока с рабочим напряжением 270 В и редуктора. Двигатель раскручивает ствольный блок пушки до максимальной скорострельности за 0,25 сек.








Калибр, мм
Число стволов
Боекомплект, снарядов
Скорострельность, выст/мин
20
3
500
750-1500




Список источников:

Денис Евстафьев. XM-301
Jane's Defense Equipment
