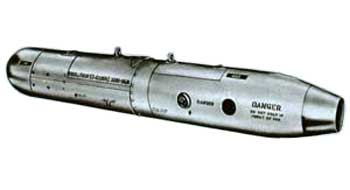

     SUU-11B/A

Страна: США
Тип: Подвесная пулеметная установка



В начале 1960-ых гг. фирмой General Electric была создана подвесная пулеметная установка в которой был использован весьма удачный 7,62 мм шестиствольный пулемет M134 Minigun. Установка, в которой разместили 7,62 мм шестиствольный пулемет с боекомплектом в 1500 патронов, предназначалась для использования на легких ударных самолетах и вертолетах. Для испытаний было создано два варианта установки. Армейский вариант с пулеметом M134 Minigun получил обозначение M18E1. Варианту для ВВС с пулеметом GAU-2/A Minigun присвоили обозначение SUU-11B/A. ППУ SUU-11B/A и M18E1 различаются скорострельностью и потребным электрическим питанием.

Конструктивно установка состоит из трех отсеков и выполнена из легкого алюминиевого сплава. Передняя часть установки выполнена из нержавеющей стали. Для подачи патронов использована незамкнутая беззвеньевая система боепитания MAU-57A/A. Отстрелянные гильзы извлекаются за борт установки через окно в нижней части. Для стрельбы используются стандартные натовские 7,62 мм патроны типа M59, M80 или M60. Барабан с боекомплектом расположен между узлами подвески. Установка M18E1 имеет два режима ведения огня - 2000 и 4000 выст/мин, SUU-11B/A - 3000 и 6000 выст/мин. Управление режимом стрельбы осуществляет блок управления, который находится в задней части за барабана с боекомплектом. При скорострельности 6000 выст/мин отдача достигает 136 кг.

Для эксплуатации ППУ M18E1 необходимо обеспечить подачу с борта носителя постоянного тока 28 В, 15 А. ППУ SUU-11B/A требует постоянный ток 28 В, 15 А или трехфазный переменный 210 В, 400 Гц, 2 А.

ППУ интенсивно использовались в ходе войны во Вьетнаме на вертолетах AH-1 и самолетах AC-47 и AT-38. Интересное применение они получили на самолетах огневой поддержки AC-47, где их разместили внутри фюзеляжа. На установках сняли передние обтекатели, выставив стволы в поток для охлаждения.


















Длина, м
Диаметр, м
Боекомплект, патронов
Вес не снаряженного контейнера, кг
Вес снаряженного контейнера, кг

2,16
0,305
1500
111
147,5





Список источников:

Денис Евстафьев. SUU-11
Jane's Defense Equipment
Federation of American Scientists. Conventional Weapons
