Во второй половине 60-х годов в номенклатуре ассортимента продукции компании Эрликон-Бюрле был выявлен определенный пробел. Основная коммерческая деятельность компании строилась вокруг экспортных продаж легкого и скорострельного 20-мм автомата КАА и мощного, но тяжелого и габаритного 35-мм KDA. К тому времени стало очевидным, что 20-мм калибр перестает быть актуальным ввиду малой поражающей способности, не смотря на великолепные качества вышеупомянутого шедевра КАА. В то же время 35-мм автомат, массой более полутоны, подчас оказывался избыточно мощным. Неумолимые законы рынка требовали систему промежуточной мощности.

Надо сказать, что президент фирмы Эрликон, Дитер Бюрле, возглавивший компанию после смерти отца, Эмиля Бюрле, старался развивать свою фирму не только путем собственных разработок, но и активно используя технические решения других оружейных компаний. Причем, в этом вопросе использовались все средства, от вполне легальной покупки лицензий и ведущих технических специалистов, до осознанного разорения конкурентов и тривиального промышленного шпионажа.

На рубеже 1964-65 годов из США просочилась информация о старте амбициозной программы "Бушмастер" по созданию малокалиберных автоматов для вооружения перспективных БМП американской армии. Итогом этой программы стало создание целой серии автоматических пушек с внешним приводом автоматики калибром от 25 до 40 мм, получивших общее собственное название "Бушмастер". Но это будет много позже. На момент середины 60-х американцы находились еще в стадии поиска решений реализации задачи получения легкой скорострельной и компактной системы.

На ранней стадии американских изысканий одной из компаний, занимавшейся разработками автоматических пушек программы Бушмастер, была фирма TRW Inc.( Thompson Ramo Wooldridge), где под руководством инженера Юджина Стонера, автора знаменитой винтовки М16, была разработана 25-мм автоматическая пушка под внутрифирменным обозначением TRW модель 6425, достаточно ординарной системы с газоотводной автоматикой и запиранием канала ствола поворотным затвором. TRW модель 6425 во многом напоминала сильно увеличенную винтовку М16, разработанную вокруг экспериментального патрона 25х137 мм. На настоящее время точных данных об этой системе нет, видимо потому, что она рассматривается лишь в контексте разработки Эрликона, глава которого выкупил патент на американскую разработку в 1967 году. На этом можно было бы поставить жирную точку, ибо, по сути, преемственность с американским прототипом у швейцарской пушки, серии КВ на этом практически закончилась. По мере переработки американской конструкции TRW от нее остался, пожалуй, только изначально заложенный патрон 25х137 мм и метод блокировки патронника поворотом затвора, что было для разработок Эрликона в новинку, более ранние системы имели продольно-скользящие затворы с блокировкой боевыми упорами. Примененный Стонером классический газоотводный привод автоматики пушки TRW модель 6425 также подвергся глобальным изменениям. В пушке Эрликон, получившей обозначение КВА (где К- kanone; В- калибр 25 мм, А – модель конструкции в данном калибре) были скомбинированы несколько принципов. Газоотводный привод с коротким ходом поршня использовался для разблокировки затвора и его поворота, далее откат работал по принципу полусвободного затвора, кроме того, был также применен подвижный ствол с величиной отката 34 мм, хотя, в отличие от более ранних систем Эрликона КАА и KDA, подвижный ствол не участвовал в работе автоматики пушки, а использовался лишь для гашения отдачи системы. Характерной особенностью конструкции КВА было использование двух вертикально расположенных приемников. В левый подача ленты осуществлялась сверху с выбросом гильз и звеньев рассыпной ленты вниз, в правый, наоборот, снизу вверх. Принцип двойной подачи боеприпасов на пушках Эрликон был реализован и ранее, на предыдущих проектах КАА и KDA, в которых с обеих сторон единственного приемника устанавливалось два патронных ящика. Но тогда такое решение было вызвано скорее желанием увеличить возимый боекомплект орудия и применение той или иной подачи патронов было возможно лишь после окончания боекомплекта одного ящика и смены направления подачи. В 25-мм пушке КВА цель была другая – применение в каждом из приемников своей номенклатуры боеприпасов. С обеих сторон орудия могли быть установлены патронные ящики с разными типами боеприпасов, например бронебойные и фугасные, и каждая из лент была уже заранее дослана в приемник. Стрелку лишь оставалось в зависимости от задачи дослать в патронник патрон из той или иной ленты, используя устройство мгновенного выбора боеприпаса, представляющее собой пневмораспределитель, управляющий двумя пневмоцилиндрами зарядки на каждый из приемников. Заложенный в пушке принцип стрельбы с открытого затвора, сокращал время смены работы с того или иного приемника.

В пушке КВА традиционно для конструкций Эрликона, использовался быстросменный ствол длиной 2173 мм, имеющий 18 правосторонних нарезов. Общая длина орудия составляла 2803 мм, а масса тела орудия не превышала 112 кг. В казенной части штатно располагались две складные ручки. Пушка изначально проектировалась под электровоспламенение и предполагала две модификации - КВА-А и КВА-В.

Автоматика пушки КВА-А позволяла вести огонь только очередями с технической скорострельностью 570 выстр/мин. КВА-В имела селективный режим стрельбы – одиночный полуавтоматический, медленный, до 200 выстр/мин и максимальный, 570 выстр/мин. Несколько позднее был разработан вариант КВА-С, в которой в работе автоматики участвовал также и подвижный ствол, оснащенный рычажным ускорителем стрельбы, благодаря которому максимальная скорострельность была повышена до 600 выстр/мин.

Используемый в пушке патрон 25x137 мм, оказался очень удачным и независимо от собственно разработки Эрликона, был принят за стандарт НАТО, позднее используясь во многих НАТО-вских системах. В номенклатуру боеприпасов пушку КВА входили фугасно-зажигательно-трассирующие снаряды массой 180 грамма с начальной скоростью 1100 м/с, бронебойно-трассирующие массой 142 грамма с начальной скоростью 1345 м/с, а также полубронебойные, бронебойно-зажигательные и практические.

Разработка пушки КВА велась в течение 22 месяцев. Испытания ее проходили с февраля 1970 года до конца 1973, когда она впервые появилась в каталогах фирмы Эрликон по цене $42 600 за пушку. Активно испытывалась швейцарская пушка в США в рамках вышеупомянутой программы Бушмастер, но в итоге американцы отказались от нее в пользу отечественной разработки фирмы Хьюз M242 под тот же патрон, системы с приводом работы затвора от внешнего генератора через цепную передачу. Такой выбор американцев можно поставить в один ряд с выбором обывателя дешевых электронных часов вместо престижных швейцарских механических. Пушка Эрликон была классикой, хотя и безотказной, надежной, но одновременно являлась дорогим брендом, в то же время американский Бушмастер M242 не смотря на необходимость помимо собственно орудия возить с собой еще и генератор с приводом, отличала предельная простота конструкции и на 15% меньшая цена. И, что немаловажно, регулируя мощность привода, в ней можно было получить практически любой темп стрельбы от 200 до 500 выстр/мин.

Тем не менее, традиционно агрессивная реклама новых разработок Эрликона, сделала свое дело.

Рекламный проспект фирмы в отношении пушки КВА описывал новое оружие буквально следующими эпитетами:

Как и в случае с другими "Эрликоновскими" системами для пушек КВА был разработан целый ряд установок для разных случаев жизни и бюджета потенциального покупателя:

В 1974 году, когда первые серийные пушки КВА начали сходить с конвейера, на Эрликоне была начата разработка 25-мм пушки КВВ, концептуально повторяющей предыдущий проект, но использующей более мощный патрон, известный как 25x184 мм (патрон также обозначался 25х181 мм, а реальная длина гильзы его "плавала" в пределах от 174 мм у фугасного снаряда до 181 у бронебойного подкалиберного) и более длинный 2427-мм ствол. Также несколько отличалась схема двойной подачи патронов. На КВВ оба приемника располагались зеркально с подачей обеих лент сверху вниз (на КВА одна лента подавалась сверху вниз, другая снизу вверх). Также версия КВА имела некоторые конструктивные отличия в затворе. Также имел селективный режим стрельбы, допускавший ведение огня одиночными выстрелами, медленный режим – до 200 выстр/мин, а вот максимальная скорострельность была выше, до 800 выстр/мин. Но в целом, обе пушки были идентичны.

Пушка КВВ изначально предполагалась как несколько более мощное средство ПВО, предлагаясь по цене $43 400. Ее баллистические данные практически не отличались от пушки КВА, что было связано с использованием более тяжелого снаряда. Бронебойно-зажигательный 230-граммовый снаряд, содержащий 20 граммов гексала покидал ствол со скоростью 1160 м/с, бронебойные подкалиберные снаряды разной конструкции имели массу от 156 до 190 граммов и начальную скорость от 1270 до 1285 м/с, а противоракетные кассетные с разделяющимися поражающими элементами – до 1480 м/с.

Под пушку КВВ также были разработаны ряд установок:

Наиболее интересным проектом на базе пушки КВВ стала система ILTIS, появившаяся на рынке вооружений в 1980 году. Эрликон позиционировал систему ILTIS как универсальное пехотное оружие для борьбы с легкобронированными целями, способное заменить широко распространенный полудюймовый пулемет Браунинг. Не смотря на значительно более высокую массу системы – 240 кг, ILTIS легко разбиралась на компоненты, которые в отдельности были доступны по массе для переноса одним человеком. ILTIS монтировался на легком алюминиевом четырехногом станке, оснащался оптикой и вставляемыми с боков двумя коробчатыми магазинами по 15 патронов. Впрочем, использование стандартной ленточной подачи также было допустимо.

Продажи 25-мм систем стартовали во второй половине 70-х годов. Пушка КВА используется в итальянской БМП "Dardo", 4 таких пушки стоят на итальянской же ЗСУ "SIDAM". Для итальянского флота выпускались одинарные установки фирмы Oto-Melara с пушками КВА.

Лицензионное производство пушек КВА было развернуто в Японии для вооружения разведывательной машины Тип 87 и в Англии вместе с морской турелью GBI-A01. В Турции используется счетверенная морская турель "Sea Zenith" с пушками КВВ.

Кроме того, 25-мм Эрликоны используются армиями Бельгии, Дании, Колумбии, Кении, Малайзия, Нидерландов, Норвегия, Филиппин, Саудовской Аравия и Венесуэлы. Наибольшей популярностью пользуются пушки КВА, которых на момент 2003 года продано 3084 штук, не считая выпущенных по лицензии, значительно меньшей популярностью пользуется пушка КВВ, которой продано лишь 364 штуки.

К концу прошедшего столетия компания Эрликон-Бюрле стала испытывать материальные трудности. Конкурировать на рынке вооружений, который в мире был поделен главным образом между американскими и советскими оружейными брендами, становилось все труднее. В 1990 году глава компании Дитер Бюрле, руководивший семейным оружейным бизнесом 34 года, ушел в отставку. А в 2000 году активы Эрликона были приобретены другим оружейным концерном Рейнметалл. Впрочем, немцы, сохранили всемирно известный бренд, продолжая выпуск оружия швейцарской разработки под именем Эрликон. Вряд ли это было данью уважения, скорее маркетинговым ходом, но факт остается фактом, пушки Эрликон выпускаются, продаются и эксплуатируются до сих пор и, видимо, еще долго будут востребованы в мире…

ТТХ:

Модификация	KBA	KBB
Калибр, мм	25
Тип автоматики	Комбинация газоотвода с полусвободным затвором и коротким откатом
Масса, кг	112	149
Длина, мм	2806	3190
Длина ствола, мм	2173	2427
Темп стрельбы, выстр/мин	600	800
Начальная скорость пули, м/с	Фугасный - 1100 Бронебойный - 1345	Фугасный - 1160
Емкость магазина	2 ленты	2 ленты
Масса снаряда, г.	180 - фугасный 142 - бронебойный	250 - фугасный 230 - бронебойный
Тип боеприпаса	25x137	25x184

Доп. информация :

Фотографии:

25-мм пушка KBA

25-мм пушка KBA

25-мм пушка KBB

25-мм опытная пушка TRW model 6425

25-мм опытная пушка TRW model 6425

25-мм опытная пушка TRW model 6425

25-мм опытная пушка TRW model 6425 (деталеровка)

25-мм пехотная система ILTIS на базе пушки KBB

Итальянская морская установка Oto-Melara/Oerlikon KBA 25/80

Итальянская морская установка Oto-Melara/Oerlikon KBA 25/80

Морская счетверенная установка Sea Zenith с 25-мм пушками КВВ

Спаренная зенитная установка GBF-ВOВ Diana под 2 пушки КВВ

Спаренная зенитная установка GBF-ВOВ Diana под 2 пушки КВВ

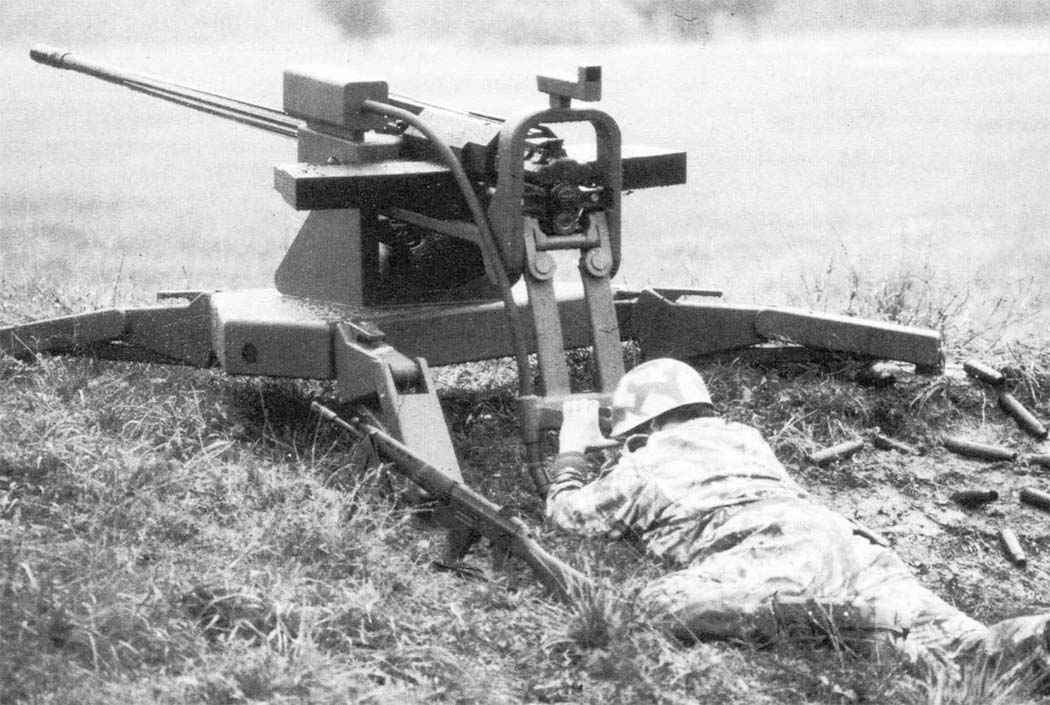

25-мм пушка KBA на станке GBD-B20

25-мм пушка KBA на станке GBD-B20

Снаряды (сверху вниз) 25х181 бронебойный подкалиберный, 25х181 практический

Сравнение снарядов 25x137 и 25x184

Бронебойные снаряды 25х137

Снаряды 25х137 (слева0право)- бронебойный подкалиберный; фугасно-зажигательно-трассирующий; практический; практический; полубронебойный зажигательный трассирующий; фугасно-зажигательный

Схемы:

25-мм пушка KBA

25-мм пушка KBB
