Уголок неба ¦ Oerlikon KAA(KAB) 20-мм автоматическая пушка

Роль Эрликона, самой известной автоматической пушки всех времен, сложно недооценить. Различные модификации этих швейцарских систем в 30-50-е годы выпускались громадными тиражами во многих странах. В США было выпущено почти 180 тысяч стволов еще 55 тысяч изготовили в Англии. А уж перечислять страны, где эти пушки стояли на вооружении вообще дело безнадежное, проще, кажется, назвать страны, которые их не использовали. По данным архива фирмы только первичный рынок продаж пушек Эрликон составил 34 страны. В годы войны из Эрликонов друг в друга стреляли практически все воюющие страны.

А вот оценка президента и владельца корпорации Эрликон - Эмиля Георга Бюрле, промышленника, мецената, искусствоведа и ценителя живописи, не столь однозначна. С одной стороны, именно он, бывший немецкий кавалерийский офицер, превратил почти обанкротившуюся швейцарскую машиностроительную компанию Werkzeugmaschinenfabrik Oerlikon в один из столпов оружейной промышленности. Именно благодаря коммерческой политике Бюрле лицензии на пушки Эрликон в конце 30-х годов продавались по всему миру. Франция, Германия, Япония, Англия, США, выпускавшие пушки Эрликон в 30- 40-е годы, вносили в конструкцию автомата свои изменения, в результате национальные версии швейцарской пушки сильно отличались друг от друга, но при этом сохраняли базовый принцип автоматики свободного затвора, заложенный еще до 1-й Мировой войны в патенте немецкого инженера Райнхольда Беккера.

С другой стороны Эмиль Бюрле был весьма далек от идеологических предпочтений сошедшего с ума мира конца 30-х годов. Будучи прежде всего бизнесменом, он мог только приветствовать разгоравшийся пожар мировой войны, который только стимулировал все возраставшие продажи швейцарского оружия. К Эмилю Бюрле, как, наверное, к большинству промышленников, выпускавших оружие, применима пословица - "кому война, а кому мать родна". В 1935-36 годах во время итало-эфиопской войны пушки Эрликон продавались как итальянцам, так и эфиопам. В годы гражданской войны в Испании, контракты на поставку Эрликонов параллельно заключались как с республиканцами, так и с франкистами. Во время японо-китайской войны партии швейцарских пушек продавались китайцам, одновременно с лицензией на производство, проданной японцам. Одним словом, цинизм Бюрле сложно преуменьшить.

В годы 2-й Мировой войны, когда окружавшие нейтральную Швейцарию страны оказались под контролем нацистов, под давлением обстоятельств Бюрле практически полностью прекратил контакты со странами антигитлеровской коалиции, зато стал активно сотрудничать с нацистами. Только задекларированная Бюрле прибыль от продаж оружия Эрликон, главным образом, в Германию и Италию за период 1939-45 годов составила 205 миллионов швейцарских франков, по тем временам огромная сумма. Его личный годовой доход достиг пика в 1945 году, составив 53,1 млн. швейцарских франков, а на момент конца 1945 года его активы составляли 170.7 миллионов франков, делая его самым богатым швейцарцем.

Кроме того, будучи известным коллекционером живописи, Бюрле активно скупал у нацистов награбленные по всей Европе произведения искусства. Известно, что по окончании войны Бюрле пришлось вернуть ряд приобретенных картин их бывшим владельцам.

Вскоре после окончания войны за сотрудничество с нацистами швейцарским правительством под давлением стран-победительниц на компанию Эрликон было наложено жесткое эмбарго. На момент конца 1945 года на складах компании зависли десятки тысяч пушек, изготовленных по немецкому заказу, но по понятным причинам не выкупленных заказчиком.

Однако, уже к концу 1946 года в отношении Эрликона санкции были изрядно смягчены. Бюрле был разрешен экспорт целого ряда продукции предприятия, главным образом боеприпасов. Вскоре, впрочем, санкции были спущены на тормозах. Компания Эрликон имела слишком большое значение для экономики Швейцарии. Одним из самых важных для фирмы послаблений явилось разрешение разработки и экспортных продаж автоматических пушек калибра до 35 мм. Благодаря этому Эрликон смог вернуться на оружейный рынок. Развитию нового поколения автоматических пушек Эрликон в немалой степени способствовал приток знаковых специалистов из послевоенной Германии. Благодаря этим новым кадрам Бюрле удалось не только быстро вписаться в конкурентную борьбу с другим швейцарским брендом, фирмой Испано Сюиза, но и, в конце концов, поглотить ее.

Первым из немецких специалистов был Фриц Герлах, тот самый, который стоял у истоков фирмы Эрликон в начале 30-х, работая над совершенствованием пушки СЕМАГ, позднее, в Солотурне работал над противотанковыми ружьями и зенитными автоматами, а в 40-е был ведущим специалистом концерна Рейнметалл. В 1946 году перебравшись в Швейцарию, он вернулся в компанию, где начинал свою инженерную деятельность в молодости. Тут он возглавил конструкторскую группу, итогом работ которой стал автомат 5TG. Вторым специалистом, пришедшим в Эрликон в 1948 году, стал Фредерик Линдер, личность не менее известная в среде оружейников. В нацистской Германии он был ведущим разработчиком фирмы Маузер и автором знаменитой авиапушки MG-151, а также одним из авторов револьверной MK-213. Стартовав несколько позже Герлаха, Линдер возглавил работу над альтернативным проектом 20-мм автомата, известного как 204GK.

Если автомат 5TG стал на долгие годы основным малокалиберным орудием на вооружении швейцарской армии, но при этом почти не продавался за рубеж, то 204GK, напротив, почти не использовался на вооружении в Швейцарии, но стал, тем не менее, самой популярной пушкой на экспортном рынке вооружений, послужив образцом для целого ряда систем.

Первой послевоенной разработкой Эрликона явился универсальный 20-мм автомат с внутрифирменным обозначением 5TG, предназначенный, главным образом, для наземного применения. В этой системе, конструкторский коллектив, возглавляемый Фрицем Герлахом, впервые отошел от базового принципа автоматики свободного затвора системы Беккера начала века, резервы для модернизации которой подошли к концу. В то же время конкурсное задание предусматривало создание пушки с темпом стрельбы свыше 1000 выстр/мин при начальной скорости снаряда 1000 м/с.

Сроки разработки пушки 5TG были очень сжаты, конкурирующий проект фирмы Испано Сюиза HS-820 несколько опережал разработки Эрликона. Поэтому конструкторская группа Герлаха не имела возможности экспериментировать с революционными инженерными решениями. И опытная пушка, проходившая испытания в начале 1948 года имела достаточно хорошо отработанную газоотводную схему автоматики при стрельбе с открытого затвора.

Конструктивно автомат 5TG представляла собой классическую систему с газоотводной автоматикой. Массивный затвор запирал патрон в каморе расположенным в казенной части замком, разблокировка затвора и возврат его в заднее положение осуществлялась энергией отводимых из ствола пороховых газов через расположенный снизу ползун. Стрельба велась с заднего шептала, расположенного над затвором. Быстросменный ствол, длиной 2400 мм или 120 калибров, имеющий 12 правосторонних нарезов, весил 41.5 кг. Он оснащался дульным тормозом и имел возможность быстрой замены. Высокая начальная скорость обеспечивалась длинным стволом и новым мощным патроном 20х128 мм, разработанным в компании, фугасно-зажигательный снаряд которого массой 120 грамм покидал ствол со скоростью 1135 м/с. Бронебойный 142-граммовый - с 1000 м/с. Пушка предусматривала использование трех типов магазинов. 50-зарядный барабан-улитка снаряженной массой 39 кг и два коробчатых по 20 и 8 патронов. Режим стрельбы допускал ведение огня как одиночными выстрелами, так и очередями. Важной особенностью оружия явилась высокая степень технологичности, допускавшая быструю разборку пушки без применения инструмента. Масса тела орудия без учета магазина составляла 94.6 кг.

Рекламный проспект фирмы Эрликон декларировал, что пушка 5TG под заказ может комплектоваться пневматически или электрическим зарядным механизмом; пневматически или электрическим механизмом подачи патронов из ленты, а также ударным или электрическим механизмом воспламенения капсюля. Исходя из этих данных можно сделать вывод, что по крайней мере в планах фирмы были версии и с ленточной подачей и дистанционного управления орудием, но реализованы они увы, не были.

Надо сказать, что по сравнению с пушкой HS-820 изделие Эрликона выглядело достаточно скромно. Если разработчики Испано Сюиза старались получить многопрофильное орудие, пригодное и для зенитного исполнения, и для авиационного, поэтому много сил уделили снижению массы и габаритов своего детища, то Бурле планировал занять нишу только наземной зенитной системы, поэтому пушка Эрликон 5TG оказалась почти на метр длиннее и в полтора раза тяжелее, кроме того, не смотря на задекларированный фирмой темп стрельбы 1000 выстр/мин, на испытаниях в Англии в мае 1949 года пушка показала лишь 800 выстр/мин.

Доводка пушки 5TG затянулась до начала 50-х годов, в результате в лидеры вышел конкурент от Испано Сюиза HS-820. Лишь неповторимая харизма Эмиля Бюрле, его талант коммерсанта позволил пушке 5TG пробиться на рынок. В 1954 году орудие Эрликон было принято на вооружение швейцарской армии как легкий зенитный автомат ближнего действия "20 mm Flab Kan 54 Oerlikon". Сложно сказать, что заставило швейцарское военное ведомство принять на вооружение автомат Эрликона в дополнение к уже состоявшей на вооружении пушке Испано Сюиза HS-804 того же класса. Возможно, роль сыграло желание поддержать всемирно известный бренд. Так или иначе, но с 1955 года начались поставки орудий Эрликона в зенитные дивизионы Швейцарии. Всего компании был выдан заказ на 900 орудий, очень приличная серия для одной страны в мирное время.

Первые серии орудий, выпускавшихся на массивных треножных станках со съемными двухколесными тележками имели внутрифирменное обозначение 6JLa / 5TG. Позднее в серию пошла основная версия пушки 10JLa / 5TG с усовершенствованным станком регулируемого по высоте профиля для применения в качестве как зенитного автомата, так и своего рода крупнокалиберного пулемета. Именно эта версия стала основной. Габариты ее на станке составляли 5940 мм в длину, 1550 мм в ширину.

В 1960 году была выпущена небольшая серия спаренных установок пушек 20-мм Flab Kan 54/60 Oerlikon на стационарной тумбе (фирменное обозначение 72ZLa/ 5TG) для установки в качестве объектовой ПВО радарных станций.

Также пушка 5TG нашла свое применение в швейцарской бронетехники. Ее устанавливали как вспомогательное вооружение на швейцарских средних танках Pz.58 и Pz.61, спаренную с основным орудием.

Для экспортных продаж в 60-е годы на фирме Эрликон была разработана схема обозначений продукции, согласно которой пушки фирмы получили новое трехбуквенные обозначение , где в латинских буквах зашифровывался калибр и тип модели. Относительно пушки 5TG, ей был присвоен индекс КАВ (где К- kanone; А- калибр 20 мм, В - модель собственно конструкции 5TG). Забегая вперед, следует пояснить, что согласно этой системе все орудия 20-мм калибра обозначались буквой А; 25-мм - В; 30-мм - С; 35-мм - D. Характерно, что к моменту введения этой системы обозначений на фирме уже выпускалась новая 20-мм модель пушки 204GK, которой первой присвоили новый индекс КАА, не смотря на более позднее появление ее по сравнению с 5TG - КАВ.

Касаемо экспорта пушек 5TG (КАВ), то он оказался не велик. Как уже отмечалось выше, конкуренты из Испано Сюиза оказались несколько расторопнее в этом вопросе. Известно, что партии орудий Эрликон KAB были поставлены лишь в Австрию, Аргентину и Испанию по цене $7210 за пушку без учета станка и аксессуаров. Впрочем, этот факт компенсировался внутренним швейцарским рынком. В период с 1954 по 1961 год в швейцарскую армию были поставлены более 900 орудий, еще 240 стволов было дополнительно выпущено в 1986 году.

Как уже отмечалось выше, вторую группу разработчиков компании Эрликон-Бюрле в послевоенные годы возглавил бывший главный конструктор Маузера Фредерик Линдер. Он работал по тому же техзаданию на 20-мм автомат с технической скорострельностью 1000 выстр/мин при начальной скорости 1000 м/с.

По всей видимости, глава компании Эмиль Бюрле, рассчитывал на проект Линдера как на резервный. Стартовав на два года позже группы Герлаха, разработка Линдера явно не успевала к конкурсу. К тому же стиль работы Линдера был характерен эдакой неторопливостью, по-немецки, тщательной и вдумчивой проработкой мельчайших деталей проекта. Однако, не смотря на то, что разработка автомата, под внутрифирменным обозначением 204GK затянулась аж до 1952 года, коммерческий итог этой работы получился неожиданно удачным, явив на свет, пожалуй, самую продаваемую автоматическую систему второй половины 20-го века, известную под экспортным наименованием Oerlikon КАА.

Внешне пушка 204GK сохранила много фамильных черт немецкой MG.151, что не удивительно, учитывая авторство разработки. Однако, конструктивно, представляло собой принципиально новое изделие. Формально автомат 204GK являлся оружием с газоотводной схемой, но при этом имел более сложную схему. То есть, классический газоотводный привод приводит в движение затвор и ударно-спусковой механизм, а вот привод неразъемной металлической ленты осуществляется оригинально, за счет отката тела орудия - ствола с затворной рамой, газоотводным механизмом и собственно продольно-скользящим затвором - на 20 мм, закрепленного на салазках внутри развитого приемника. Такая схема позволяла, сократив расстояние между звеньями ленты, обеспечить более высокий темп стрельбы без существенного повышения циклических нагрузок на механизм оружия. Подача ленты осуществлялась с любой стороны приемника, причем, характерно, что зарядка ленты могла производиться как при закрытом, так и при открытом затворе. Спусковой механизм располагался в верхней правой стороне затворной рамы.

Быстросменный ствол орудия с 12 правосторонними нарезами длиной 1700 мм или 85 калибров весил 24 кг, что выгодно контрастировало с вдвое более тяжелым и в полтора раза более длинным стволом пушки 5TG. Общая масса тела пушки не превышала 70 кг

В пушке 204GK использовались те же патроны 20х128, разработанные на Эрликоне для орудия 5TG, фугасные (119.5 грамм), фугасно-зажигательно-трассирующие (125 грамм), покидавшие ствол с начальной скоростью 1035 м/с, а также бронебойные, бронебойно-зажигательные (142 грамма) с начальной скоростью 1050 м/с.

В первоначальном варианте, проходившем испытания в 1952-53 годах, пушка 204GK при стрельбе показала достаточно высокое усилие отдачи - около 2 тонн, что потребовало установки дульного тормоза, который снижал пиковое значение отдачи до 1.2 тонны. Темп стрельбы колебался в пределах 900-1000 выстр/мин в зависимости от установки газового регулятора.

В 1954 году пушка 204GK поступила в продажу как Oerlikon КАА по цене 7000 $. За время доводки конструкция оружия практически не изменилась. Лишь для более интенсивного охлаждения ствола на нем появились продольные ребра. Изначально только ручная зарядка опционально могла заменяться на пневматическую или электрическую.

Параллельно был разработан целый ряд установок под пушку :

Характерно, что вышеперечисленные станки были достаточно универсальные, пригодные для установки не только пушек КАА. Например на GAI-C01, GAI-C04 и GAI-D01 с успехом монтировались также автоматы КАВ и КAD - переработка Эрликоном пушки Испано HS-820 после слияния двух компаний.

Правда, справедливости ради надо отметить, что большая часть вышеперечисленных установок не являлись разработками Эрликона, а изначально были созданы в компании Испано Сюиза, впоследствии проданные Эрликону по лицензии или доставшиеся в наследство после покупки Испаны-Сюиза в 1970 году. Так, спаренная 20-мм установка HS-666A стала называться GA1-DO1; 20-мм HS-639-B3 стала GAI-CO1; HS-639-B4 стала GAI-СОЗ, a HS-639-B5 стала GAI-CO4.

Коммерческий успех пушки КАА превзошел все ожидания, чему в немалой степени способствовала широкая унификация системы, а также высокая живучесть ствола, достигавшая 90 тыс. выстрелов, кроме того, пушка, изначально разрабатываемая под наземное применение, достаточно хорошо держала нагрузки при интенсивной стрельбе длинными очередями, что выгодно контрастировало с пушкой Испано, которая проектировалась, прежде всего, как авиационное вооружение и страдала быстрым износом ствола при интенсивной стрельбе в наземном исполнении.

С начала 60-х годов объем продаж орудий КАА постоянно возрастал, правда, глава концерна Эмиль Георг Бюрле этого уже не застал. В 1956 году он скончался от сердечного приступа в возрасте 66 лет, а корпорацию Эрликон возглавил его сын, Дитер Бюрле, который, надо отдать ему должное, в плане коммерческого цинизма, ничем не уступал отцу. Дитер активно продавал оружие в обход различного рода международных эмбарго. В 1970 году Дитер Бюрле был даже приговорен к тюремному заключению и огромному штрафу за продажу оружия Эрликон в находящиеся под санкциями Южную Африку и Нигерию. Впрочем, тюрьма была заменена условным сроком, а штраф для одного из богатейших семейств Европы оказался малочувствительным. Дитер Бюрле активно развивал семейный бизнес и приложил немало усилий для разорения конкурирующей компании Испано Сюиза, которую ее глава Луи Биркегт вынужден был продать Бюрле практически за бесценок вместе со всеми разработками.

География продаж пушек Эрликон КАА охватывала практически полпланеты, а тиражи ее выпуска составляли десятки тысяч. По настоящему удачная конструкция приглянулась не только странам третьего мира, не имеющим собственной военной промышленности. Эрликоны с удовольствием закупались даже США, Франция, Италия, Германия. В Великобритании была закуплена лицензия на выпуск пушек КАА под обозначением A41/820 20 mm/85 на флотском станке GAM-BO1, производство которых было налажено на известной фабрике BMARC в Грэнтэме, в годы войны выпускавшей авиапушки Испано. Британские пушки неплохо повоевали во время Англо-аргентинской войны за Фолькленды. Правда, в самой Швейцарии пушка использовалась крайне ограниченно. В 1959 году планировался выпуск БМП "Тартаруга" под установку пушки 204GK, которая, впрочем, осталась в прототипах.

В 1972 году пушка КАА была подвергнута серьезной модернизации. Излишне высокий темп стрельбы несколько снижал спектр применения орудия. Реалии требовали многофункционального оружия для использования на бронетехнике, в котором требовался режим одиночной стрельбы, изначально непредусмотренный разработкой Линдера. Модернизация свелась к замене ударно-спускового механизма на электрозапал с соответствующим выпуском нового типа патронов с электрозапальной втулкой. Новая версия пушки получила обозначение КАЕ. Массо-габаритные параметры ее практически не изменились, но зато был введена возможность трех режимов стрельбы - быстрый, до 1000 выстр/мин, медленный - 100-300 выстр/мин и одиночный. Электрозапальное устройство в отличие от механического ударного никак не было связано кинематически с собственно автоматикой пушки и позволяло частотой разрядов легко регулировать темп стрельбы.

Версия Эрликон КАЕ как и ее "механическая" предшественница, также нашла широкое применение в десятках армий мира, с успехом используясь и поныне.

ТТХ:

Модификация	КАА (204GK)	KAB (5TG)
Калибр, мм	20
Тип автоматики	Газоотвод с откатом системы	Газоотвод
Масса, кг	70	94.6
Длина, мм	2626	3354
Длина ствола, мм	1700	2400 2557 (с дульным тормозом)
Темп стрельбы, выстр/мин	1000	1000
Начальная скорость пули, м/с	Фугасный - 1135 Бронебойный - 1050	Фугасный - 1135 Бронебойный - 1050
Емкость магазина	Лента (100)	50; 20; 8
Масса снаряда, г.	120 - фугасный 141.7 -бронебойный	120 - фугасный 141.7 -бронебойный
Тип боеприпаса	20x128	20x128

Доп. информация :

Фотографии:

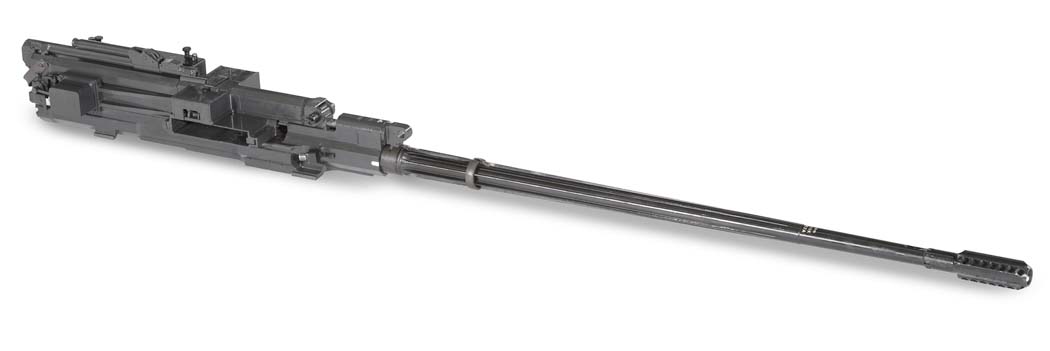

20-мм пушка KAA

Деталировка 20-мм пушки KAA

203GK (KAA) - на морском станке GAM-BO1

203GK (KAA) - на морском станке GAM-BO1

203GK (KAA) - на морском станке GAM-BO1

20-мм пушка KAB (5TG)

20-мм пушка KAE с электрозапальным устройством

20-мм зенитная пушка 6JLa/5TG

20-мм зенитная пушка 10JLa/5TG

20-мм зенитная пушка 10JLa/5TG

20-мм зенитная пушка 10JLa/5TG

20-мм зенитная пушка 10JLa/5TG

20-мм зенитная пушка 10JLa/5TG

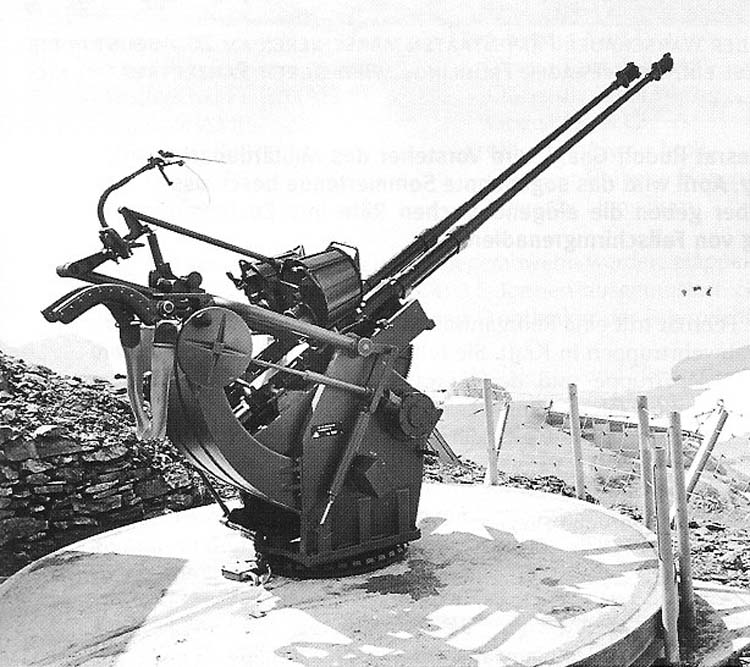

Спаренная установка пушек 72ZLa/5TG 20-мм Flab Kan 54/60 Oerlikon

Спаренная установка пушек 72ZLa/5TG 20-мм Flab Kan 54/60 Oerlikon

Спаренная установка пушек 72ZLa/5TG 20-мм Flab Kan 54/60 Oerlikon

20-мм пушка Oerlikon 20/120 5TG2

Швейцарская установка 20 mm Flab Kan 54 Oerlikon

БМП Тартаруга с пушкой 204GK

Швейцарский танк PZ 58 c пушкой 5TG

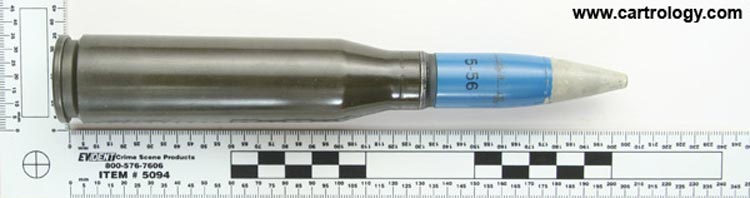

Снаряд 20х128 (фугасно-зажигательный)

Схемы:

Пушка KAA

Цикл работы пушки 5TG

Пушка 5TG (KAB)

Пушка 5TG (KAB)


	главная вооружение авиапушки
Oerlikon KAA(KAB)
