     ЗАБ-500

Страна: Россия
Тип: Зажигательная авиационная бомба



Зажигательная авиационная бомба ЗАБ-500 была создана для уничтожения целей посредством загущённой зажигательной смеси, имеющей высокую температуру горения. Благодаря прочному корпусу бомба способна пробивать стены и крыши зданий, поражая внутренние помещения. Основными целями для ЗАБ-500 является авиационная техника на стоянках, автомобили, установки РЛС, небольшие здания и живая сила противника.

Носителями ЗАБ-500 являются самолеты Су-17, Су-20, Су-22, Су-24 (7хЗАБ-500), Су-25 (8хЗАБ-500), Су-27, Су-33 (6хЗАБ-500), МиГ-21, МиГ-23Б, МиГ-27 (4хЗАБ-500), МиГ-29 (4хЗАБ-500) и МиГ-31

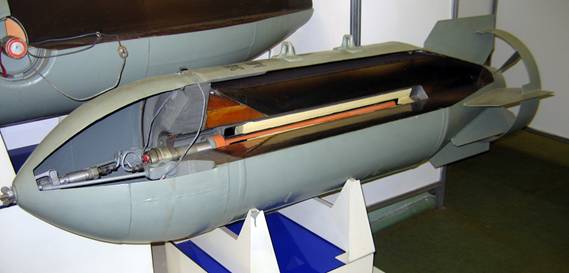

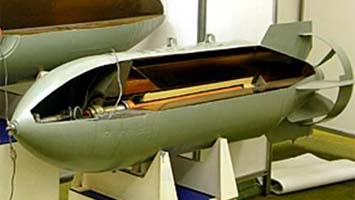

ЗАБ-500Ш                                                                      ЗАБ-500В

В послевоенный период было создано несколько модификаций ЗАБ калибра 500кг: ЗАБ-500-400, ЗАБ-500-350 и ЗАБ-500-350Р, ЗАБ-500Ш, ЗАБ-500В.

Зажигательная авиабомба ЗАБ-500-400 создана в начале 50-х г. Предназначена для поражения огнем промышленных предприятий, городских зданий, складов, железнодорожных станций с подвижным составом и других подобных объектов при прямом попадании в них, а деревянных строений - как при прямом попадании, так и при взрыве на расстоянии 13-35 м от них. В зимнее время при наличии снежного покрова и в дождливую погоду авиабомбы целесообразно применять только из расчета на прямое попадание в цель.

Авиабомба рассчитана на применение с высот не более 20000 м при скорости полета самолета до 1500 км/ч. Минимально допустимая высота применения 750 м. Тип взрывателя - АВ-139. Снаряжается огнесмесью ВМС-2.

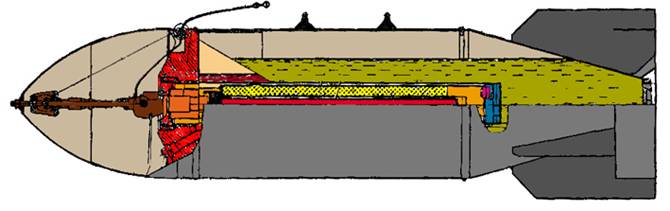

ЗАБ-500-400

Зажигательная авиабомба калибра 500 кг ЗАБ-500-350/350Р (резервного снаряжения) аналогичны по назначению и условиям применения ЗАБ-500-400, отличны только по массо-габаритным характеристикам. ЗАБ-500-350 и ЗАБ-500-350Р отличны между собой снаряжением огнесмесь СКС или АП-10. Тип взрывателя - АВ-139.

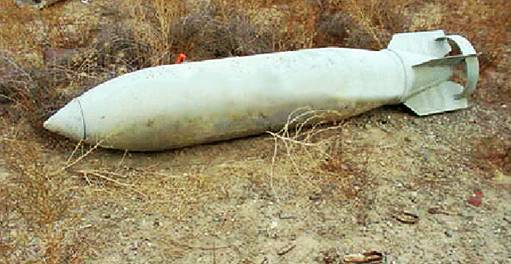

ЗАБ-500-350

                                                                  ЗАБ-500-350Р

Зажигательная авиабомба ЗАБ-500Ш (штурмовая), калибра 500 кг, предназначена для поражения огнем боевой техники (самолеты на открытых стоянках, автомашины, РЛС), открытых складов боеприпасов, складов ГСМ, строений с легкими перекрытиями и т.п., а также живой силы в любое время года при температурах окружающего воздуха не ниже -250С и наличии снежного покрова до 20 см. Она наиболее эффективна при применении в сухое время года при положительной температуре окружающего воздуха. Применяется с высот от 50м до 500м, при скорости 500-1400км\ч.

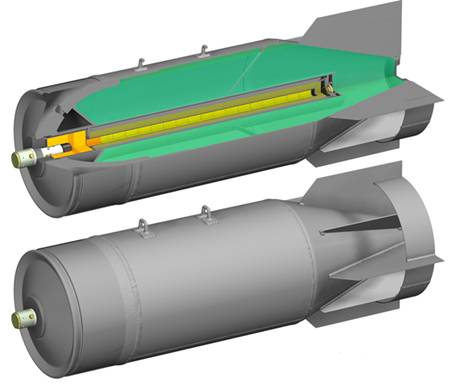

ЗАБ-500Ш

АБ имеет командные приборы,управляющие сбросом головного обтекателя авиабомбы (масса обтекателя - 7,15 кг). Такая конструкция позволяет размещать АБ как на внешней подвеске так и на кассетных держателях в бомбоотсеке. Снаряжается огнесмесью ОМ-68КЛМ.Масса бензина в камере - 5,8 кг.

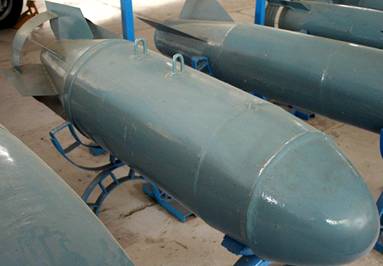

ЗАБ-500Ш (с головным обтекателем)

  Наиболее современная модификация ЗАБ-500В (всевысотная). Применяется с высот от 30м до 20000м, при скорости 750-2300км\ч.
 Корпус унифицирован с ДАБ-500, отличие только в снаряжениии.

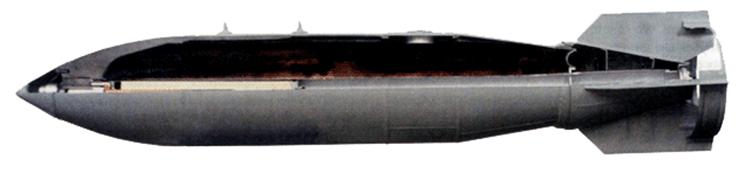

ЗАБ-500В







Тип ЗАБ
Длина, мм
Диаметр, мм
Размах, мм
Вес общий, кг
Вес ЗС, кг
Вес белого фосфора, кг
Тип ЗС

ЗАБ-500-350/350Р
1500
450
570
350/353
93

СКС/АП-10
ЗАБ-500-400
1500
450
570
410
143

ВМС-2
ЗАБ-500Ш
1500/1954
450
570
418.5/428
195
9,1
ОМ-68КЛМ
ЗАБ-500В
2490
400
570
378
116

СПФМ
