     BV.246 HAGELKORN

Страна: Германия
Тип: Управляемая планирующая бомба



Предшественницей BV.246 Hagelkorn (Градина) явилась планирующая бомба BV.226. Доктор Ричард Фогт разрабатывал бомбу, способную заменить FX-1400 и обозначение BV.226 было изменено на BV.246 12 декабря 1943, когда бомба пошла в серийное производство. Суть разработки заключалась в том, что BV 246 обладала гораздо большей дальностью самостоятельного полета и сброс бомбы можно было произвести за пределами радиуса поражения средств ПВО объекта.

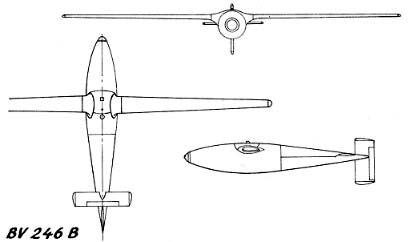

"Хагелькорн" имел фюзеляж чистой сигарообразной формы и сдвоенное вертикальное хвостовое оперение с рулями направления. Крылья были установлены в верхней части фюзеляжа, были очень тонкими и имели большое удлинение, подобно крыльям планера. Интересной особенностью конструкции было то, что крылья имели специальный силовой набор, способный пружинить, отбрасывая "Хагелькорн" от самолета-носителя при сбросе бомбы.

Траектория планирования BV.246 была приблизительно 1:25, то есть если BV.246 была сброшена на высоте 7000 метров, она могла пролететь до цели примерно 175 километров. Планирующая бомба должна была наводиться по радио с самолета-носителя, но интерес RLM к проекту несколько уменьшился в связи с тем, что союзники научились достаточно эффективно ставить помехи немецкой радиокомандной системе управления. Программа BV.246 "Хагелькорн" была свернута 26 февраля 1944, отчасти из-за почти полного прекращения испытаний ракет, хотя в Каршлагене они вяло продолжались при KG101.


BV.246 Radieschen

Проект BV.246 был возобновлен в начале 1945 года. На отработанной базе планирующей бомбы установили пассивную УКВ систему наведения "Radieschen" (Редиска), которая должна была наводить бомбу на излучение вражеских радаров. Новая BV.246 имела измененный нос с приемником системы "Radieschen", которая управляла гироскопами рулей направления и высоты. Было изготовлено десять переделаных BV.246 "Radieschen" для испытаний на полигоне Унтерлесс. Так как оборудование было также эксперементальным и доводилось в процессе испытаний, восемь запусков были неудачными, но два закончились вполне успешно - бомбы приземлились в пределах двух метров от цели. Это вселило в командование RLM определенные надежды и было заказано и изготовлено более 1000 BV.246 нового образца, но они так и не были применены.










Длина, м
Диаметр, м
Размах крыла, м
Площадь крыла, м2
Масса, кг
Вес БЧ, кг
Высота сброса, м
Скорость у цели, км/ч

- 3.525
- 0.542
- 6.408
- 1.470
- 730
- 435
- 210
- 450



Список источников:

Немецкие управляемые бомбы
Dan Johnson. Luft'46
