     BK-90 Mjoelnir

Страна: Германия
Тип: Планирующая бомбовая кассета



Планирующая разовая бомбовая кассета "Mjoelnir" оружия семейства ВК- 90 (Bomb Kapsel 90). Она разработана фирмой DASA (Германия) прежде всего для истребителя JAS-39 Gripen ВВС Швеции.

ПБК Mjoelnir разрабатывалась по программе CWS (Контейнерная Система Оружия) фирмой MBB (теперь DASA) в 1980-х. Проект CWS должен был взять за основу разбрасыватель суббоеприпасов MW-1, используемый на истребителе Торнадо ВВС Германии: снабдить его носовым и хвостовым модулем и различными вариантами БЧ, а крылья позволят планировать на небольшое расстояние.

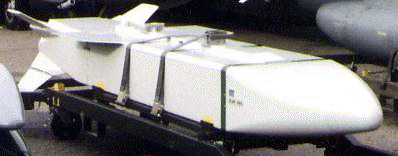

Mjoelnir имеет фюзеляж прямоугольного сечения с короткими крыльями и стабилизаторами на каждом углу фюзеляжа в хвосте. ВК-90 по способу разброса суббоеприпасов подобно МW-1, она содержит 12 трубчатых направляющих с двух сторон, каждый из которых производит отстрел боеприпасов в обе стороны перпендикулярно направлению полета кассеты.

ПБК предназначена для применения с малых высот на высокой скорости. Это позволяет самолету применять оружие используя INS навигацию и радар, чтобы произвести прицеливание. ПБК Mjoelnir может быть также сброшена с большой высоты для увеличения дальности и иметь дополнительную способность навигации по GPS/INS. Дальность сброса на низкой высоте - до 8 км, на большой высоте - до 22 км.

При раскрытии над целью, ВК-90 выбрасывает суббоеприпасы из трубчатых направляющих, у них развертываются минипарашюты, чтобы стабилизировать спуск. Площадь накрытия - приблизительно 250 на 400 метров. Имеется два типа суббоеприпасов:

  • MJ-1: 4 кг осколочный суббоеприпас с надземным подрывом, для атаки живой силы и легкобронированных целей. Их содержится 48шт (по 2 в каждом направляющем).

  • MJ-2: 18 кг противотанковый суббоеприпас. Их содержится 24шт.

Семейство ВК-90 Mjoelnir фирма DASA также называет DWS (Dispenser Weapon System). К нему относится DWS-24 (24 означает число трубчатых направляющих), но DASA предлагает и другие варианты ВК-90 различных размеров и веса: 400кг DWS-16 с 16 направляющими; 1000кг DWS-40 с 40 направляющими; 1400-кг DWS-60 с 60 направляющими.









Разработчик
Длина, м
Ширина, мм
Высота, мм
Размах крыла, м
Масса, кг

DASA (Германия)
3.50
630
320
1
600



Список источников:

Alex Popov. BK-90 Mjoelnir
