     Гермес-А

Страна: Россия
Тип: Противотанковый ракетный комплекс



Противотанковый ракетный комплекс многоцелевого назначения "Гермес" был разработан в КБ Приборостроения (далее - КБП, г.Тула) под руководством А.Г.Шипунова. Испытания авиационного варианта ПТРК "Гермес-А" в составе вооружения вертолета Ка-52 завершены летом 2003 г. ПТРК "Гермес-А" подготовлен к серийному производству.  Серийное производство для нужд МО России для вооружения вертолетов Ка-52 и Ми-28Н планировалось развернуть в 2011-2012 г.г. Так же заявлено, что в будущем ракеты комплексов "Гермес" могут применяться с ЗРК "Панцирь С1".

Важной особенностью ракеты является повышенная до 15 км максимальная дальность стрельбы, что серьезно выделяет ее в лучшую сторону от широко используемой в Сирии "Атаки" (6 км) и "Вихря" (8 км). И это - при сохранении высокой сверхзвуковой скорости полета (разгон до 1000 м/с). С новым оружием армейская авиация может рассчитывать на сокращение собственных потерь в условиях противодействия ПВО высокотехнологичного противника.

Повышенная дальность стрельбы новой ракетой разработки КБП соответствует возможностям современных радиолокаторов, что устанавливаются на вертолеты, представленные на МАКС-2017. В частности, Ка-52 (в носовой части - "Арбалет") и Ми-28НЭ (над втулкой стоит антенна БРЛС Н025). Считается, что подобные сенсоры способны обнаружить движущуюся цель типа "танк" на дистанции порядка 20-25 км.

Экипаж вертолета с комплексом "Гермес-А" и БРЛС может выполнять пуски ракет на большом удалении от цели с тем, чтобы противник не смог заблаговременно обнаружить ведущуюся по нему атаку. Это обещает внезапность огневого воздействия и ее высокую эффективность. Собственно, для достижения этого разработчики и пошли на использование крайне редкой для ПТУР двухступенчатой схемы и установили на нее инерциальную систему вместе с самонаведением.

Когда дистанция до объекта атаки сокращается до пары-тройки километров, ракета сбрасывает головной обтекатель, служащий для улучшения аэродинамики и предохраняющий от повреждений аппаратуру самонаведения на стартовом и маршевом участках полета. Включается головка самонаведения, которая сканирует пространство для нахождения "светового пятна".

Ракета комплекса "Гермес" представляет собой двухступенчатую бикалиберную сверхзвуковую управляемую ракету. Индекс ГРАУ ракеты пока достоверно не известен. Ракета внешне напоминает ракету 57Э6-Е комплекса ПВО Панцирь-С1. Калибр ускорителя различается в зависимости от дальности полёта и может составлять либо 170, либо 210 мм.

На маршевом участке траектории ракета развивает скорость до 1000 м/с, а в среднем по траектории скорость составляет около 500 м/с.

Управление полётом ракеты осуществляется воздушными рулями. Система наведения ракеты - комбинированная. На этапе выхода в район цели оно осуществляется с помощью инерциального или радиокомандного наведения, а на конечном участке - самонаведением. На ракете могут размещаться различные головки самонаведения, в том числе лазерные.

Поражение цели производится осколочно-фугасной боевой частью весом 28 кг. По заявлению производителя, точность попадания и мощность боеголовки обеспечивают безвозвратное уничтожение малоразмерных целей одной ракетой, а крупноразмерных - несколькими, путём последовательного поражения жизненно важных элементов цели.

Система управления и наведение - система управления ракеты комбинированная - инерциальная или радиокомандная (при стрельбе на дальность до 100 км) на маршевом этапе и ГСН на конечном этапе траектории. Реализован принцип "выстрелил и забыл". Одновременно возможно поражение двух целей при применении ракет с лазерными полуактивными ГСН или до 12 ракет в залпе при использовании других типов ГСН. При радиокомандном наведении на маршевом этапе в состав комплекса включаются РЛС и станция передачи команд.

Система управления ПТУР "Гермес-С" и "Гермес-А" обеспечивает поражение наземных бронированных целей сверху в центральную часть. Этим так же обеспечивается преодоление средств ПВО и ПРО. Возможно применение внешних средств целеуказания с лазерным целеуказателем - мобильный выносной комплекс средств автоматизированного управления огнем "Малахит", БПЛА и т.п.

Площадь ЭПР цели - от 0.01 кв.м

В состав оборудования комплекса входят:

  • стабилизированная дневно-ночная оптико-электронная система с телевизионным и тепловизионными каналами (стандарт информационного обмена MIL STD 1553);
  • сопряженная с ней вычислительная система с двухканальным лазерным целеуказателем и автоматом сопровождения цели;
  • дополнительное оборудование - многофункциональный цветной жидкокристаллический дисплей и пульт управления, средства отображения и документирования.

Конструкция ракеты двухступенчатая бикалиберная с высокоэнергетической твердотопливной двигательной установкой, по компоновке повторяет ракету ЗУР 9М311 ЗРАК "Кортик" разработки КБП. Органы управления - аэродинамические рули.

Комплекс управляемого вооружения "Гермес-А".

Назначение:

  • поражение в дневное и ночное время:
  • современные и перспективные танки;
  • легкобронированные цели, инженерные и фортификационные сооружения;
  • надводные цели;
  • малоскоростные воздушные цели.

Комплекс обеспечивает:

  • боевые качества военно-транспортных и боевых вертолетов за счет увеличенной дальности стрельбы и сверхзвуковой скорости управляемой ракеты;
  • сокращение собственных потерь в условиях противодействия средств противовоздушной обороны противника;
  • поражение малоразмерных целей безвозвратно одной ракетой, выведение из строя крупных целей за счет последовательного поражения жизненно важных элементов;
  • высокую боевую производительность за счет залповой стрельбы (двумя ракетами в залпе по разным целям) и автоматизации работы комплекса.

Состав комплекса:

  • управляемая ракета "Гермес" в контейнере;
  • аппаратура управления комплексом;
  • пусковая установка в количестве двух штук;
  • средства технического обслуживания.

Размещение комплекса:

  • различные боевые, военно-транспортные вертолеты (Ка-52, Ми-35, Ми-17)
  • самолеты (самолет-штурмовик).




 ТТХ:
Модификация "Гермес-А" / "Клевок-А"
Длина контейнера с ракетой, мм 3500
Длина маршевой ступени, мм 1500
Размах крыла, мм 240
Диаметр стартовой ступени, мм 170
Диаметр маршевой ступени, мм 130
Масса ракеты в контейнере, кг 107/110
Масса ракеты стартовая, кг 90
Масса БЧ, кг до 40 (данные 1996 г.)
27.5 (ОФ)
Масса ВВ, кг 12.5 (ОФ)
Дальность действия, км 10-12 (данные 1996 г.)
17 (по наземным целям)
Скорость ракеты максимальная, м/с 1000
Бронепробиваемость за динамической защитой условная, мм 1000


 Доп. информация :

 Фотографии:
 Гермес-А
 Гермес-А
 Гермес-А на Ка-52
 Ракета комплекса "Гермес" с отделяемым стартовым двигателем

  Схемы:

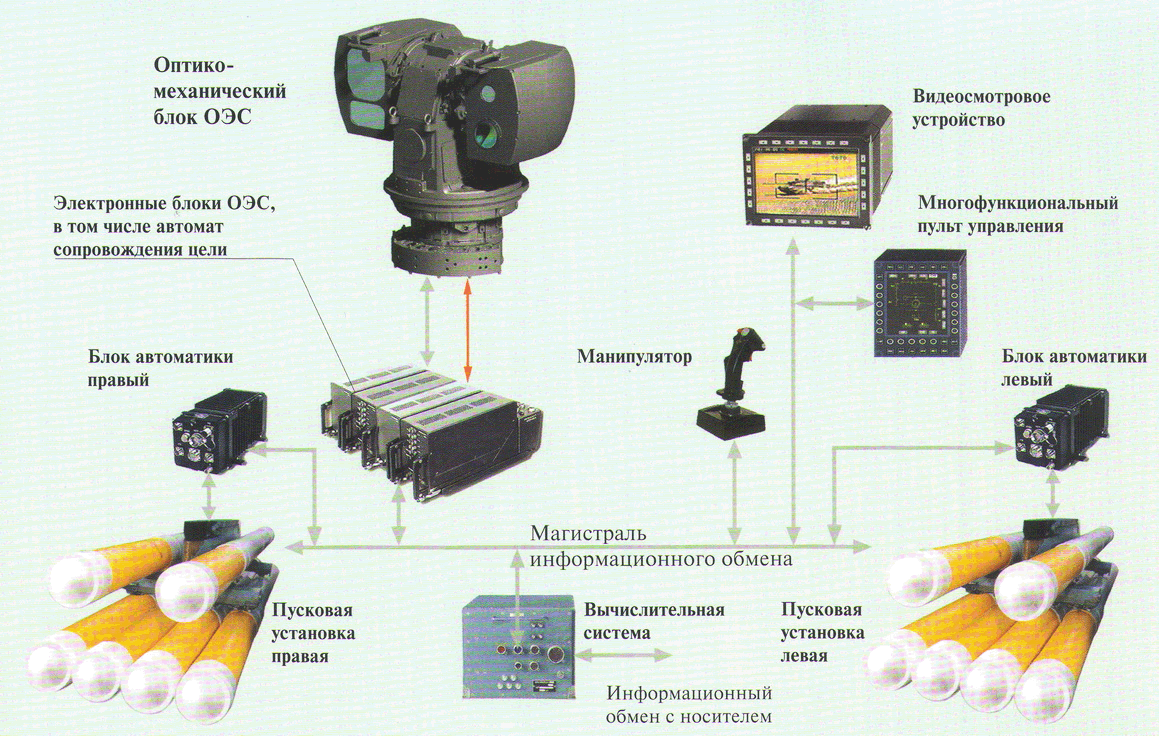

 Комплекс управляемого вооружения "Гермес-А"
