   VZ-9 Avrocar

Разработчик: Avro Canada
Страна: Канада
Первый полет: 1959
Тип: Экспериментальный самолет с ВВП
  ЛТХ     Доп. информация



Канадская фирма "Авро Эркрафт" с 1955 г. начала проводить исследования реактивного вертикально взлетающего аппарата с круглым дискообразным корпусом и устройством для образования воздушной подушки при взлете. Предполагалось, что такая схема АВВП, с приводимыми от ТРД подъемными вентиляторами, предложенная в 1947 г. английским конструктором Джоном Фростом, благодаря использованию воздушной подушки потребует при взлете меньшей энерговооруженности, чем для обычных реактивных СВВП. Кроме того, отбрасываемый вентилятором воздушный поток, смешиваемый с газами ТРД и используемый для образования воздушной подушки, будет иметь значительно меньшие скорость и температуру, чем у ТРД, что должно упростить эксплуатацию такого АВВП. Поэтому разработкой АВВП фирмы "Авро Эркрафт" заинтересовались ВВС и армия США, принявшие участие в финансировании исследований Следует отметить, что схема АВВП с дискообразным несущим корпусом и расположенным в нем вентилятором была предложена ак. Б. Н. Юрьевым еще в 1921 г., схема приведена в разделе "Россия. Исследования винтовых СВВП".

В 1959 г. по объединенному контракту армии и ВВС США была завершена постройка экспериментального АВВП с дискообразным корпусом, получившего официальное обозначение VZ-9V и название "Аврокар" и более известного под названием "Флаинг Сосэр" (летающее блюдце). Первые испытания на привязи АВВП VZ-9V начал проходить 5 декабря 1959 г., совершая непродолжительные полеты, и вскоре был передан для испытаний на базу ВВС им. Эдвардса. Первый взлет с переходом к горизонтальному полету был совершен 17 мая 1961 г.

Разработка АВВП VZ-9V под руководством Джона Фроста и его испытания велись в обстановке большой секретности, поэтому по нему публиковалась крайне ограниченная информация. Вероятно, необычайная форма АВВП и отсутствие официальных сведений об испытаниях, проводившихся в 1961 - 1962 гг., вызвали в этот период интенсивные публикации о полетах неопознанных летающих объектов (НЛО) в виде "летающих блюдец". В 1962 г. разработка АВВП VZ-9V была прекращена.

Последние проведенные испытания АВВП VZ-9V "Аврокар" показали, что он не обладает достаточной устойчивостью, кроме того, постоянно возникавшие неполадки в работе его силовой установки и системы управления послужили причиной прекращения его испытаний, несмотря на разрекламированные перспективы его применения.

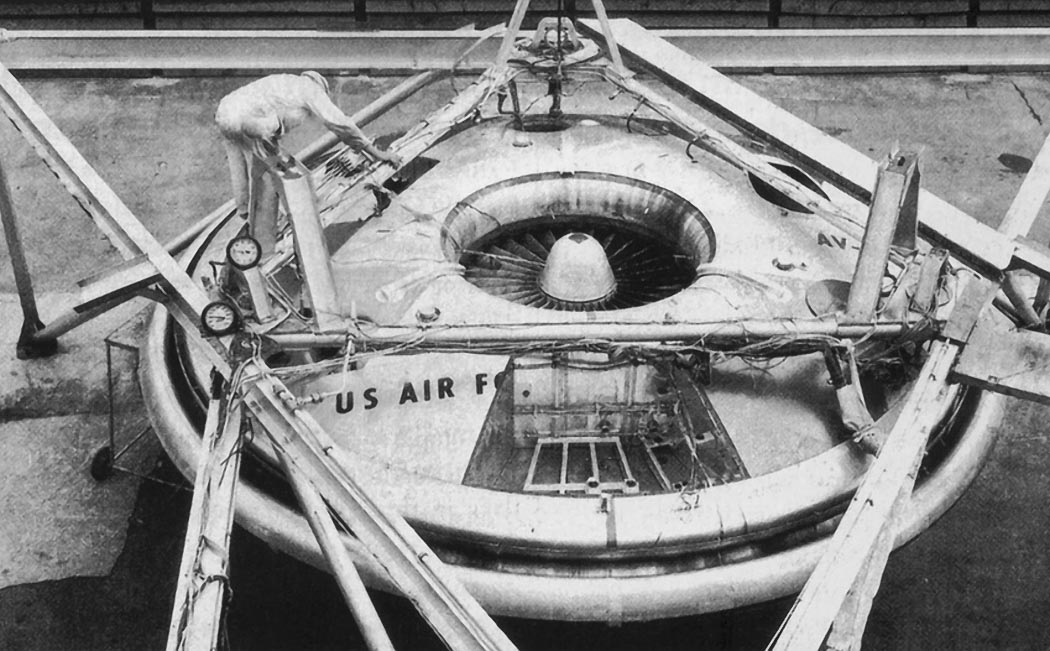

Принципиальным отличием экспериментального АВВП VZ-9V "Аврокар" было то, что он мог не только летать подобно самолету на большой высоте, но и передвигаться вблизи земли на воздушной подушке. Аппарат имел круглый дискообразный корпус, в центре которого был установлен вентилятор. Всасываемый им воздух по системе каналов направлялся к одноконтурному кольцевому соплу, проходящему по периферии аппарата.

Подъемная сила при висении или движении АВВП VZ-9V вблизи земли создавалась, во-первых, благодаря воздушной подушке, образующейся при истечении воздуха из кольцевого сопла, а во-вторых, в результате действия так называемого эффекта Коанда, который обычно проявляется при истечении воздуха из сопла над профилированной поверхностью: создаваемое разрежение приводит к появлению подъемной силы. В АВВП VZ-9V при протекании воздуха через сопло вследствие эжекции производилось отсасывание воздуха с верхней поверхности корпуса аппарата, что приводило к разрежению на ней и созданию дополнительной подъемной силы. Воздух эжектировался через кольцевую щель на верхней поверхности корпуса аппарата. Центральный вентилятор диаметром 1,52 м имел привод от тихоходной турбины, приводимой во вращение потоком газов, вытекающим из сопл трех ТРД Континентал J69-T9 с тягой по 420 кгс или эквивалентной мощностью по 1000 э.л.с. Для создания горизонтальной силы тяги кольцевая воздушная завеса может отклоняться с помощью поворотных рулей в кольцевом сопле.

Переход АВВП от движения на воздушной подушке над землей к свободному полету происходил следующим образом: АВВП разгонялся над землей на воздушной подушке до такой скорости, что его дискообразный корпус создавал подъемную силу, достаточную для поддержания в воздухе, а затем и для его подъема. При этом кольцевая струя, свертываясь, превращалась в плоскую пелену, а вытекающий из кольцевого сопла воздух создавал горизонтальную тягу.

Построенный экспериментальный АВВП VZ-9V "Аврокар" предназначался для полетов с дозвуковой скоростью, поэтому он имел закругленный носок круглого крыла и кольцевой воздухозаборник по периметру крыла для входа эжектируемого потока воздуха. Круглый дискообразный корпус диаметром 5,5 м имел эллиптический профиль с относительной толщиной 20% и кривизной 2%. Характеристики АВВП VZ-9V не были опубликованы, хотя указывалось, что он может иметь максимальную скорость 480 км/ч.

Фирмой "Авро Эркарфт" был спроектирован также сверхзвуковой вариант АВВП подобного типа, у которого крыло должно было иметь острую кромку и модифицированную систему забора эжектируемого воздуха. Такой аппарат отличался конструктивной компактностью и мог иметь сравнительно небольшую массу; его конфигурация с круглым крылом рекламировалась как оптимальная для полетов на малых высотах с большими скоростями, при условии, что будет решена проблема устойчивости.






 ЛТХ:
Модификация   VZ-9V
Диаметр диска, м   5.50
Высота, м   1.07
Площадь крыла, м2   23.60
Масса, кг
  пустого самолета   1361
  нормальная взлетная   2522
Тип двигателя   3 ТРД Continental J69-T9
Тяга, кгс   3 х 420
Максимальная скорость (расчет.) , км/ч   480
Реальная скорость , км/ч   56
Практическая дальность (расчет.), км   1061
Дальность, км   127
Практический потолок (расчет.), м   3048
Высота полета, м   0.91
Экипаж, чел   2+1


 Доп. информация :


  Фотографии:

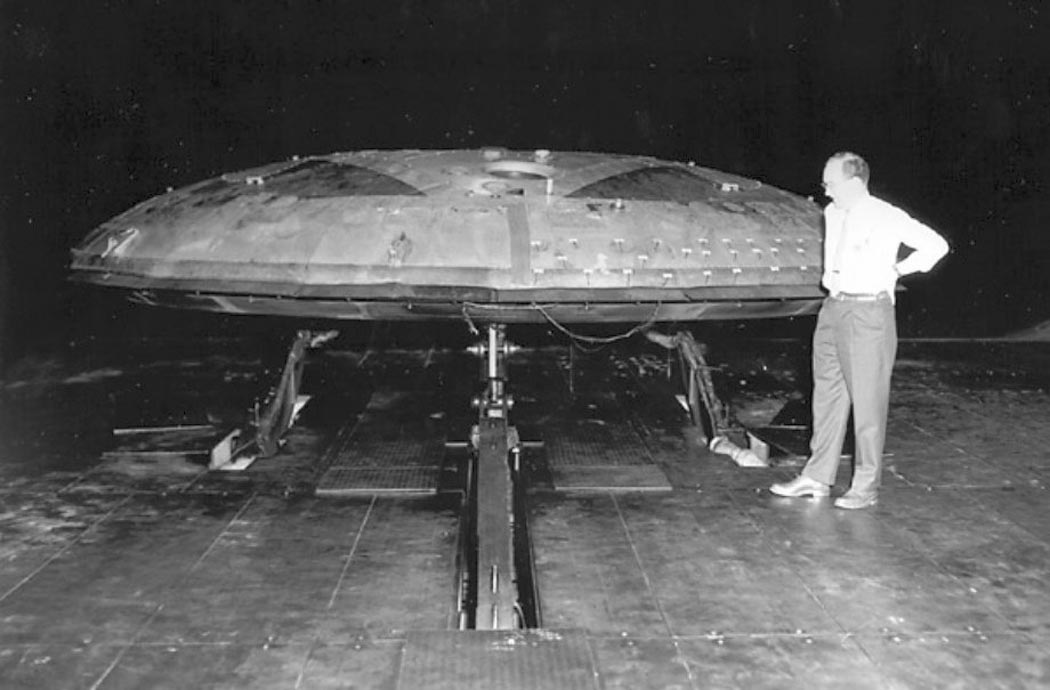

 VZ-9V

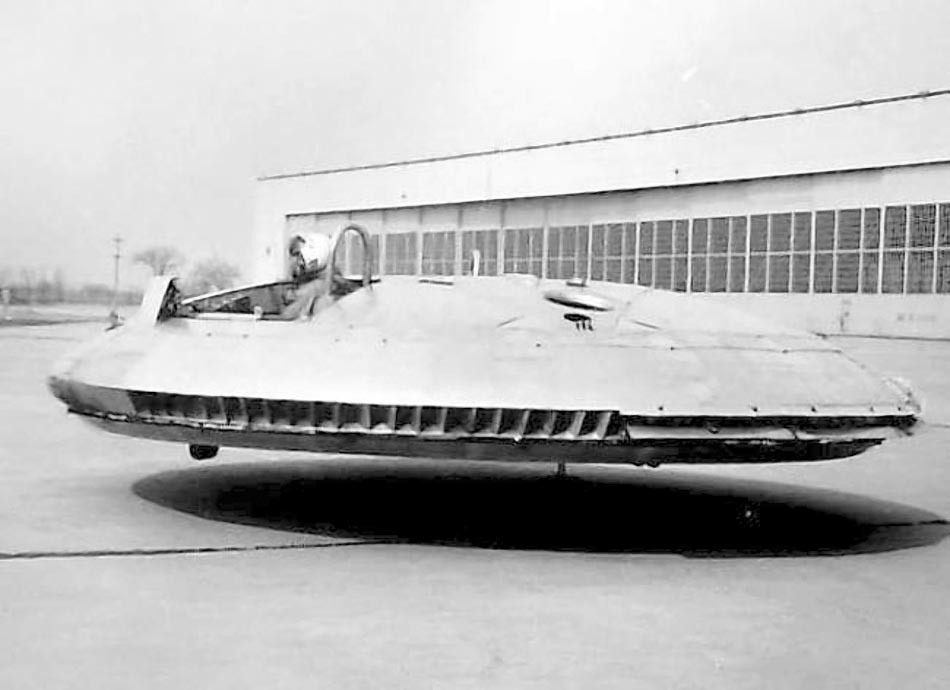

 VZ-9V

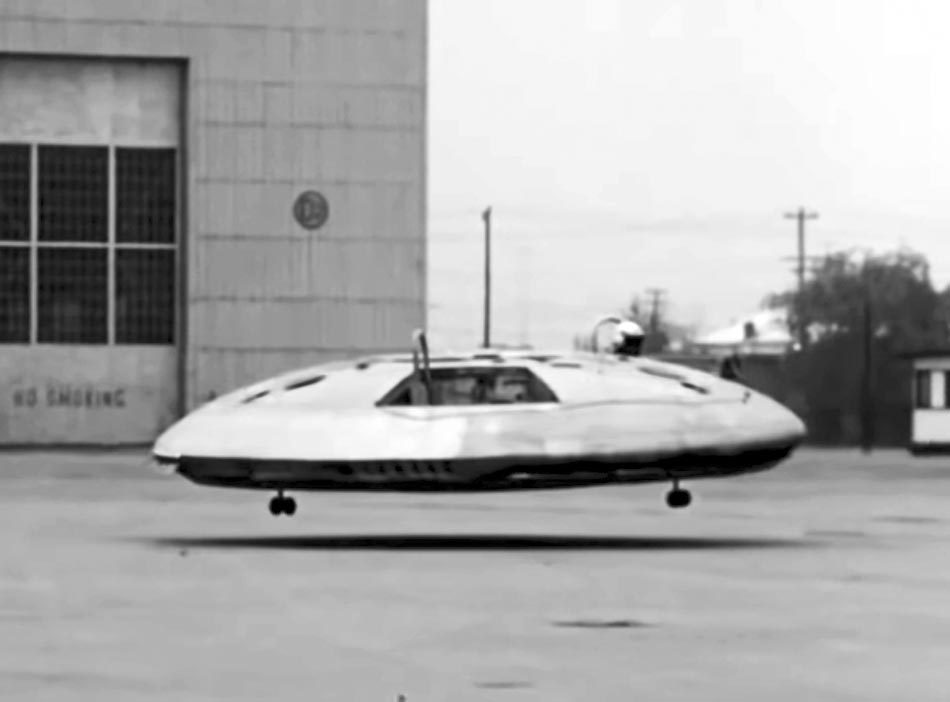

 VZ-9V

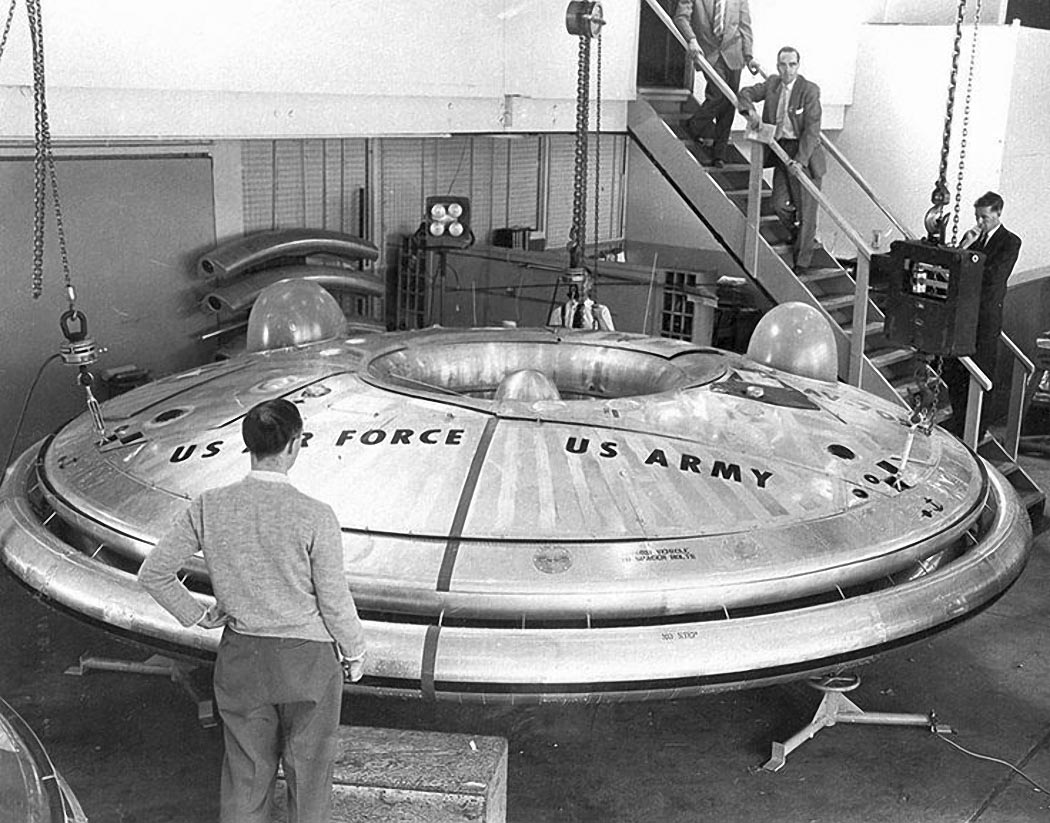

 VZ-9V    (c) William "Bill" Zuk

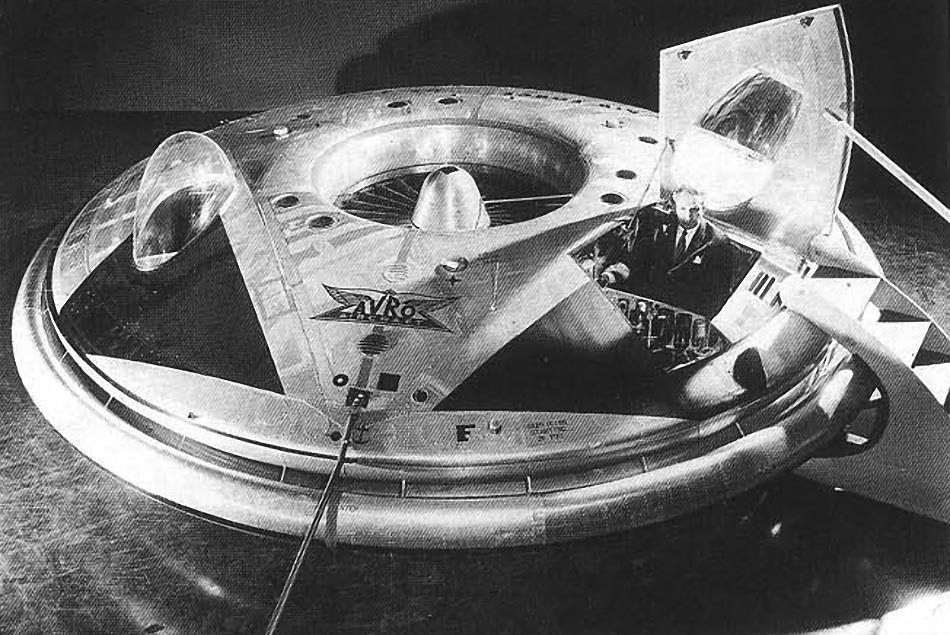

 VZ-9V в Музее Wright-Patterson AFB  (c)  Rod Dermo

  Схемы:

 VZ-9V
 Компоновочная схема







Список источников:

Е.И. Ружицкий. Европейские самолеты вертикального взлета
Avrocar.com. Avrocar: Saucer Secrets from the Past
Mike Rogers. VTOL: Military Research Aircraft
