главная экспериментальные
   VG-70

Разработчик: Arsenal
Страна: Франция
Первый полет: 1948
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация



VG-70 - экспериментальный самолет, разработанный французской фирмой l`Arsenal. После Второй Мировой войны в руки французских конструкторов попал немецкий самолет с ракетным двигателем  DFS 346. На его базе был разработан проект реактивного самолета VG-70.  Самолет был создан командой разработчиков под руководством Жана Голтье.

На VG-70 установили трофейный немецкий двигатель с подфюзеляжным воздухозаборником Junkers Jumo 004B2 тягой 857 кгс. Двигатель располагался в средней части фюзеляжа, а полукольцевой воздухозаборник внизу носовой части.

Первый полет на самолете состоялся в июне 1948 года. На самолете была достигнута скорость 900 км/ч. Дальнейшим развитием самолета стала модификация VG-80 с английским турбореактивным двигателем Rolls-Royce Nene тягой 1700 кгс. Однако дальнейшие работы над самолетом были остановлены в пользу самолета VG-90.








 ЛТХ:
Модификация   VG-70
Размах крыла, м   8.50
Длина, м   9.70
Высота, м   2.30
Площадь крыла, м2   15.00
Масса, кг
  пустого самолета   1980
  максимальная взлетная   3000
Тип двигателя   1 ТРД Junkers Jumo 004B2
Тяга, кгс   1 х 857
Максимальная скорость , км/ч   900
Крейсерская скорость, км/ч   720
Практическая дальность, км
Практический потолок, м   9800
Экипаж, чел   1


 Доп. информация :


  Фотографии:

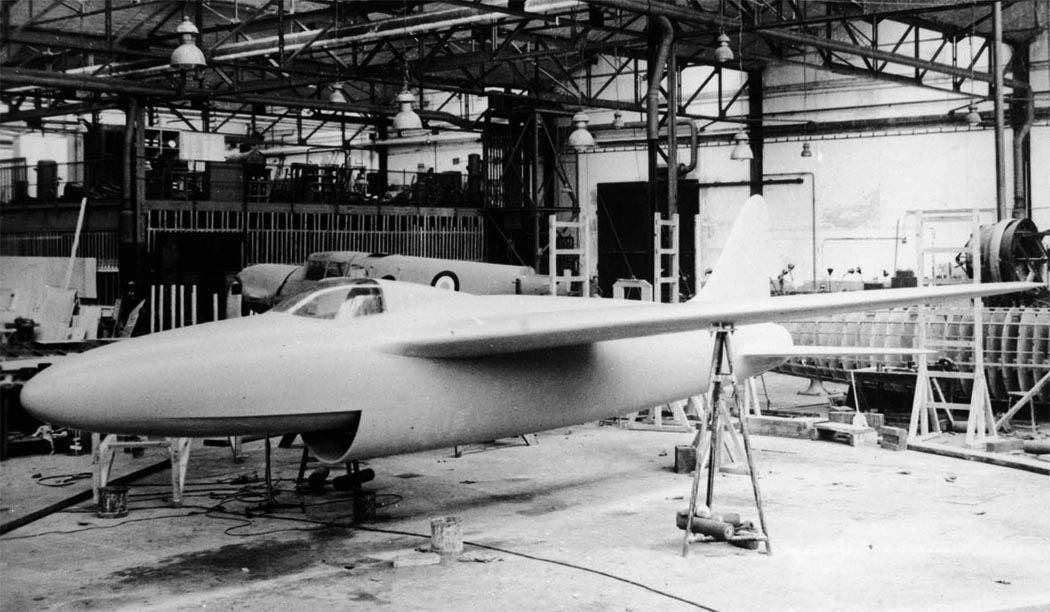

 Сборка VG-70

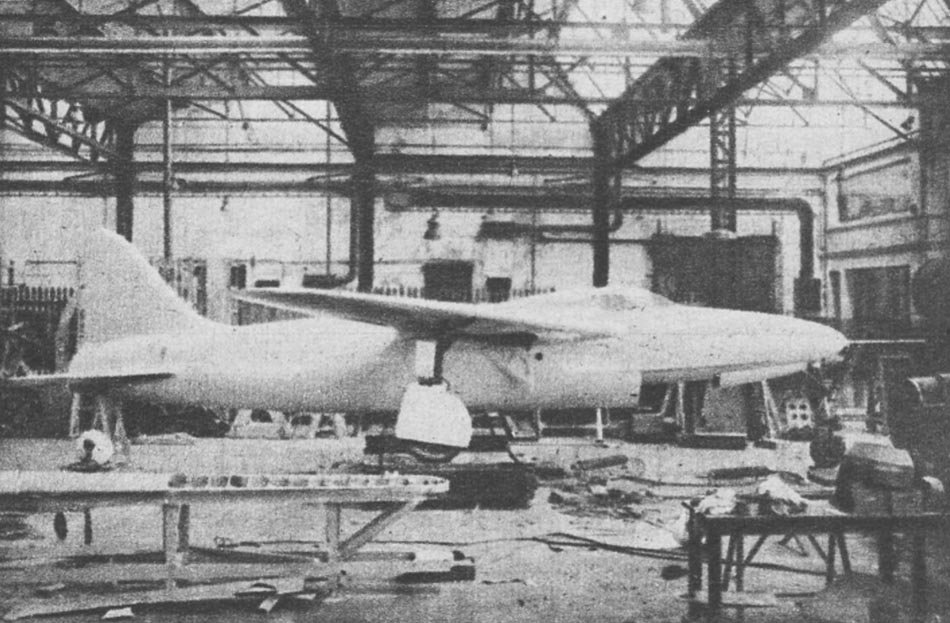

 Сборка VG-70
 Сборка VG-70

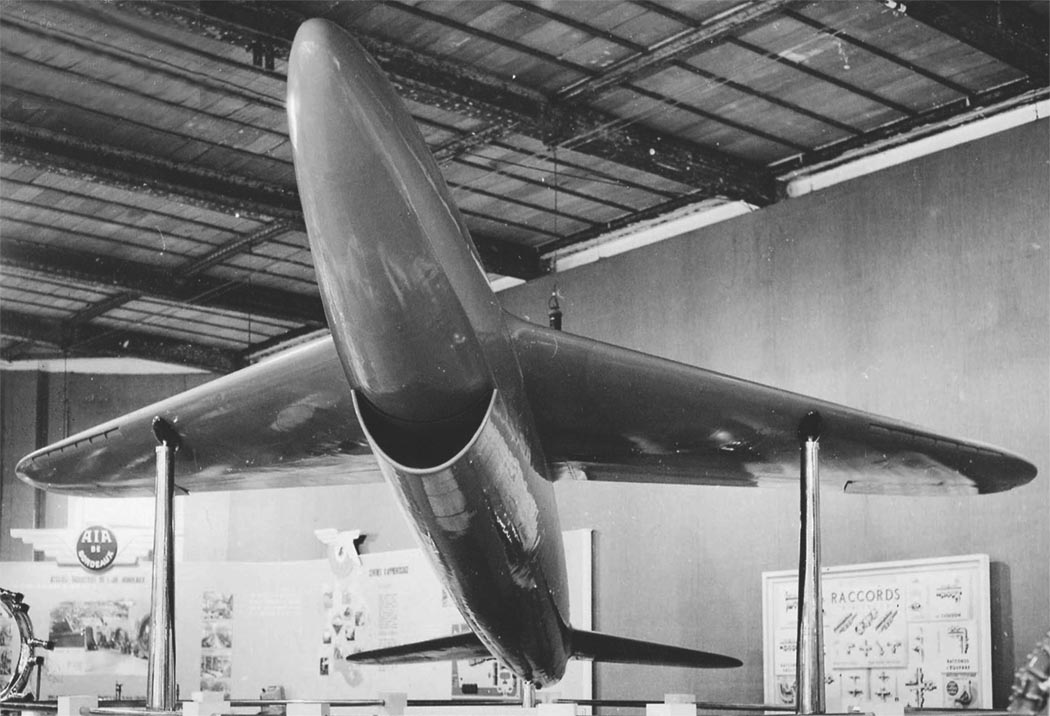

 VG-70 на выставке
 VG-70 на выставке

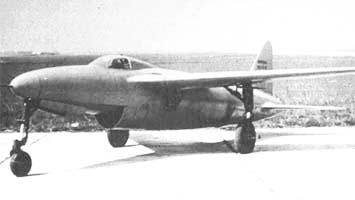

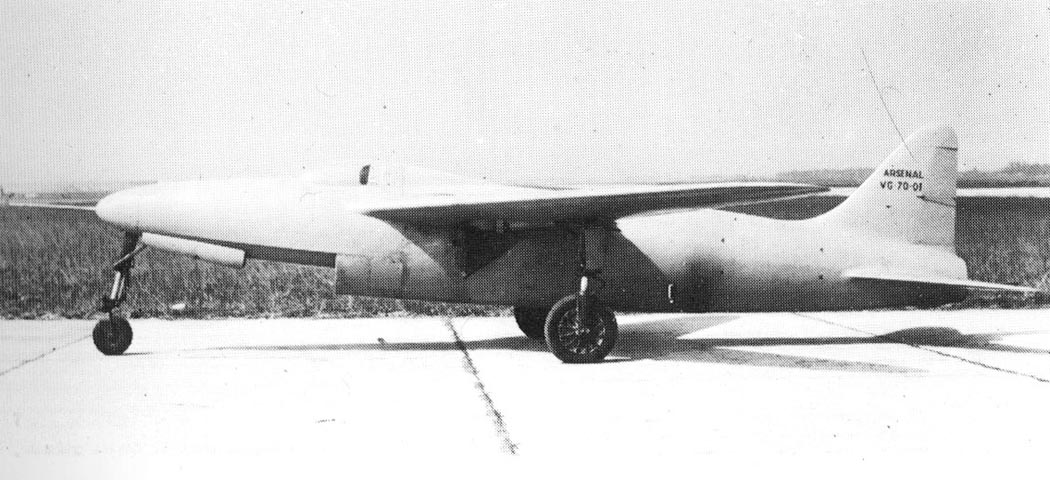

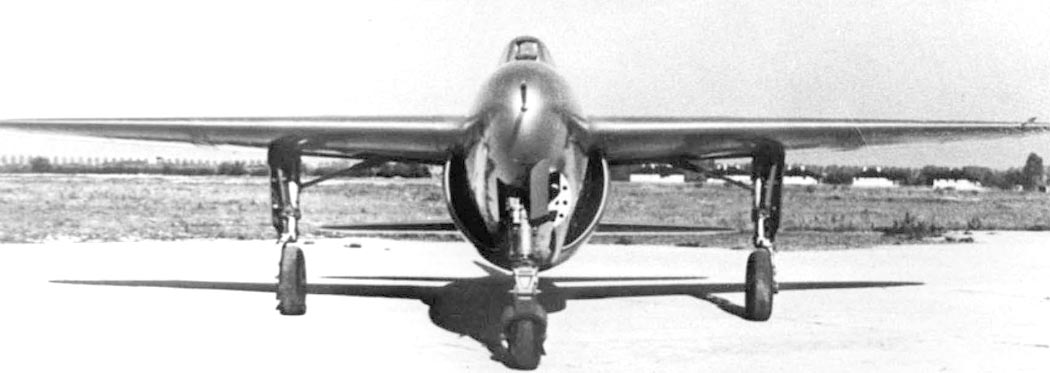

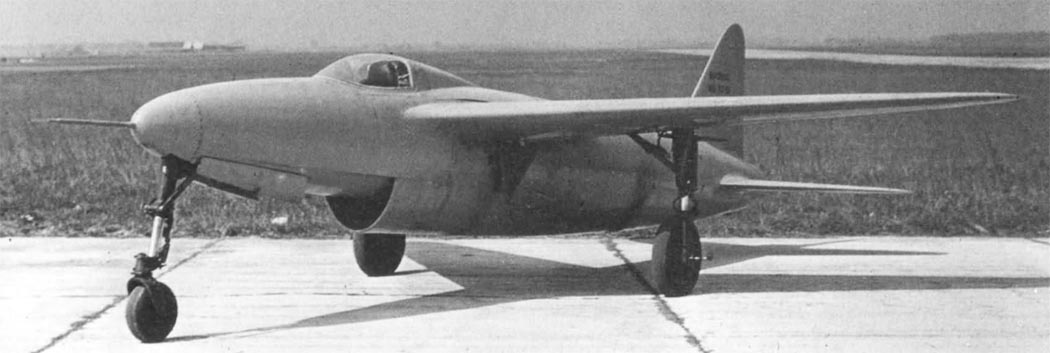

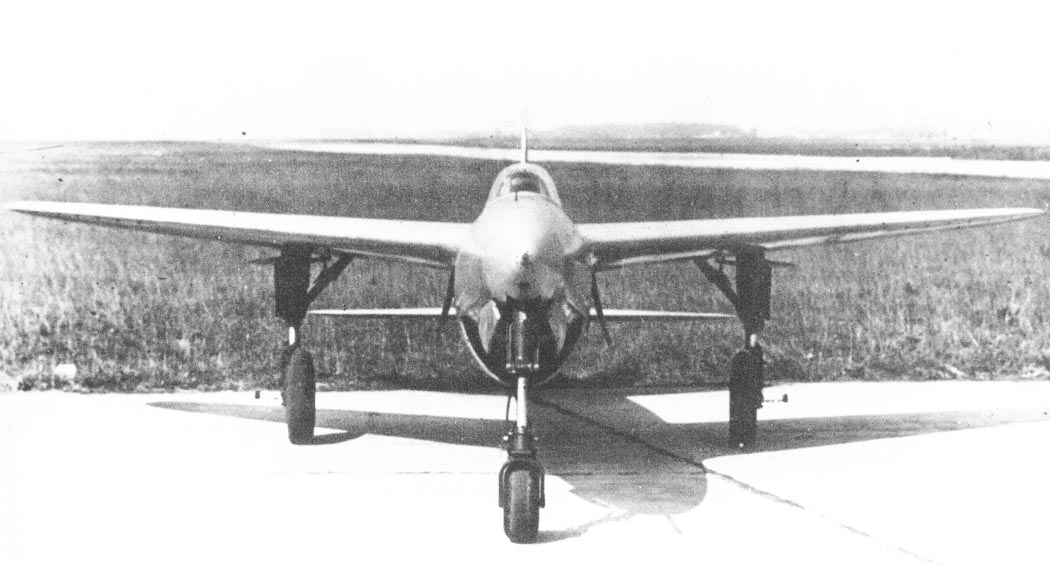

 VG-70
 VG-70
 VG-70
 VG-70
 VG-70
 VG-70
 VG-70

  Схемы:

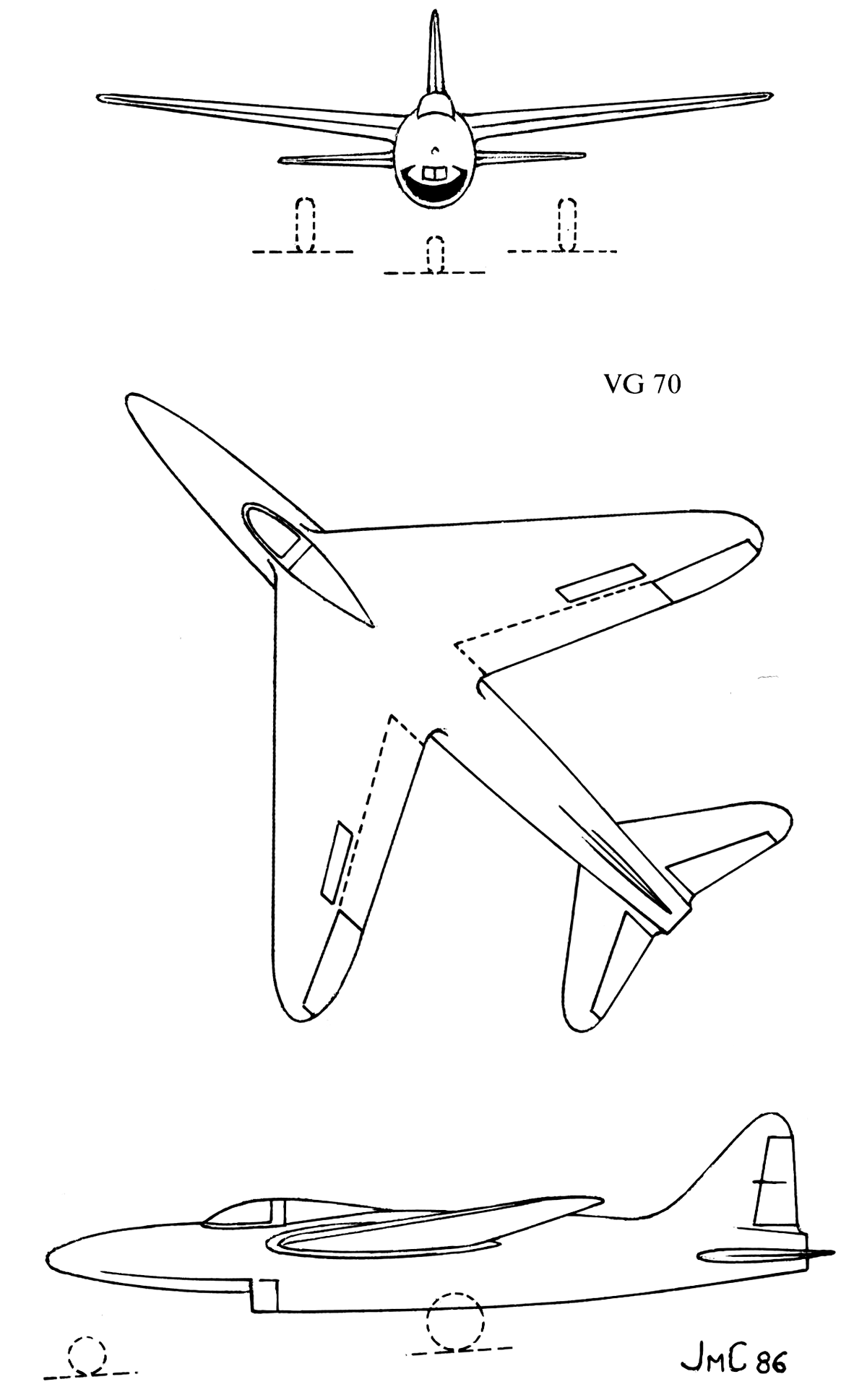

 VG.70
 Схема установки двигателя на VG.70

  Варианты окраски:

 VG.70







Список источников:

Aviafrance. Un siecle d'aviation francaise. Arsenal VG-70
Docavia 30. Jean Cuny. Les Avions de combat francais
Aviation Francaise Magazine 2005-02-03. Michel Borget. Le Junkers Jummo 004B premier reacteur "francais"
Hikoki. Tony Buttler, Jean-Louis Delezenne. X-Planes of Europe
Robert Jackson. Combat Aircraft Prototypes since 1945
Le Fana de l'Aviation Hors-Serie 42. Willy Radinger, Walter Schick. Messerschmitt : Les projets secrets de chasseurs supersoniques
Le Fana de l'Aviation 1986-07. J. Cuny, R. Danel. Les chasseurs Arsenal VG 30 a VG 70
Le Fana de l'Aviation 2008-06. Roland de Narbonne. Enfin des materiels nouveaux
Le Fana de l'Aviation 2016-11. Roland de Narbonne. Premier salon d'apres-guerre
Decollage 1947-07-10. L'Arsenal de Chatillon
Aviation francaise 1947-11-19. Le "V.G.70"
