   Ту-95ЛЛ

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1958
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация



В середине 50-х годов, с появлением мощных отечественных турбореактивных двигателей потребовалось создать летающую лабораторию, на которой можно было бы проводить летные испытания этих двигателей, разместив на ее борту большое количество контрольно-записывающей аппаратуры и необходимое число инженеров-экспериментаторов.

29 июня 1957 года Приказом МАП ОКБ-156 поручалось переоборудовать второй опытный самолет Ту-95 (самолет "95-2") в летающую лабораторию для испытаний двухконтурного турбореактивного НК-6 (двигатель проектировался на максимальную статическую тягу 23-25 тонн). НК-6 предназначался для перспективного варианта сверхзвукового бомбардировщика Ту-22 (самолет "106"), проектов "108" и ряда других самолетов.

Самолет "95-2" переоборудовался под летающую лабораторию на заводе № 18. Ту-95ЛЛ был готов к лету 1958 года. Первым на нем был испытан опытный двигатель НК-6, но в серию этот двигатель не попал и работы по нему вскоре были прекращены. В дальнейшем Ту-95ЛЛ использовался для испытаний и доводок еще пяти мощных турбореактивных двигателей, в частности, на нем проходили испытания двигатели НК-144 ("Ф") и НК-144А ("ФА") для самолета Ту-144, НК-144-22 для самолета Ту-22М-0 и НК-22 ("ФМ") для самолетов Ту-22М-1 и Ту-22М-2.

На Ту-95ЛЛ опытный двигатель располагался в гондоле с воздухозаборником, находившейся в зоне грузоотсека и закрепленной на специальном подвижном механизме, который позволял во время наземных работ опускать гондолу с двигателем в специальную яму для обслуживания. В случае аварийной ситуации в полете и необходимости сброса гондолы она переводилась в выпущенное положение, при этом с помощью специального гильотинного устройства перерубались все коммуникации, связывающие двигатель с самолетными системами и гондола отделялась от Ту-95ЛЛ. На борту летающей лаборатории имелась автономная топливная система испытываемого двигателя, связанная с основной топливной системой самолета. Управление испытуемым двигателем было также автономным. РУД-ы находились на пульте первого пилота и на пульте первого экспериментатора. Контрольно-записывающая аппаратура обеспечивала замер 172-х параметров в 371-ой контрольной точке объекта испытаний.

Большой объем испытаний, проведенных на Ту-95ЛЛ в течение почти пятнадцати лет позволил выдать заключение на первые полеты многих опытных самолетов с маркой "Ту", а опытные турбореактивные двигатели, проходившие испытания на ней, были приняты к серийной постройке. Удачные конструктивные решения, использовавшиеся на Ту-95ЛЛ, получили дальнейшее развитие на двигательных летающих лабораториях, созданных на базе самолетов Ту-142 и Ту-142М.

В начале 70-х годов в связи с выработкой назначенного ресурса планера и под впечатлением катастрофы одной из летающих лабораторий типа Ту-16ЛЛ, в которой погиб экипаж во главе с летчиком-испытателем Амет-Хан Султаном, Ту-95ЛЛ был списан. Его заменила летающая лаборатория на базе первого опытного самолета Ту-142 N 4200.






 ЛТХ:
Модификация   Ту-95ЛЛ
Размах крыльев, м   50.04
Длина, м   46.17
Высота, м   12.50
Площадь крыла, м2   283.70
Масса, кг
  пустого самолета   90000
  максимальная взлетная   172000
Тип двигателя   4 ТВД НК-12М
Тяга, кгс   4 х 15000
Максимальная скорость, км/ч   820
Практическая дальность, км   11800
Практический потолок, м   12000
Экипаж, чел   8


 Доп. информация :


  Фотографии:

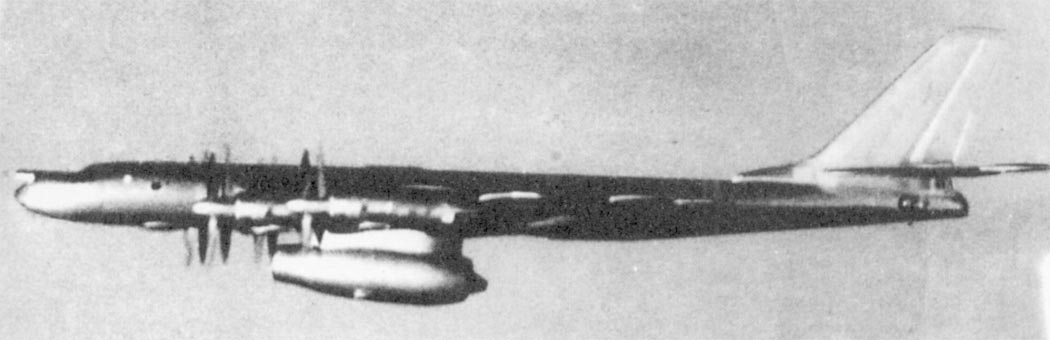

 Ту-95ЛЛ в ходе испытаний реактивного двигателя

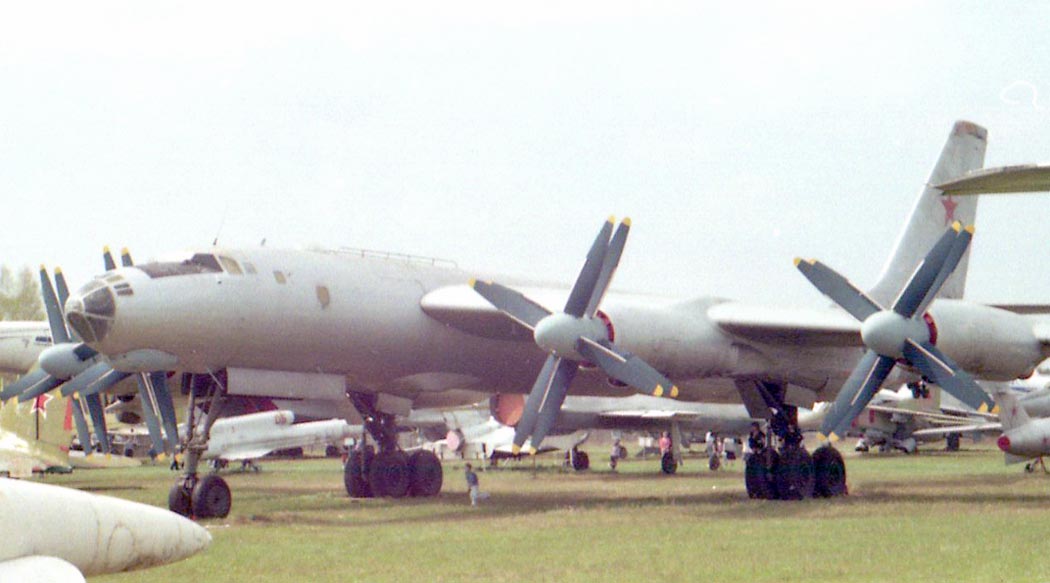

 Ту-95ЛЛ (c) Игорь Колоколов

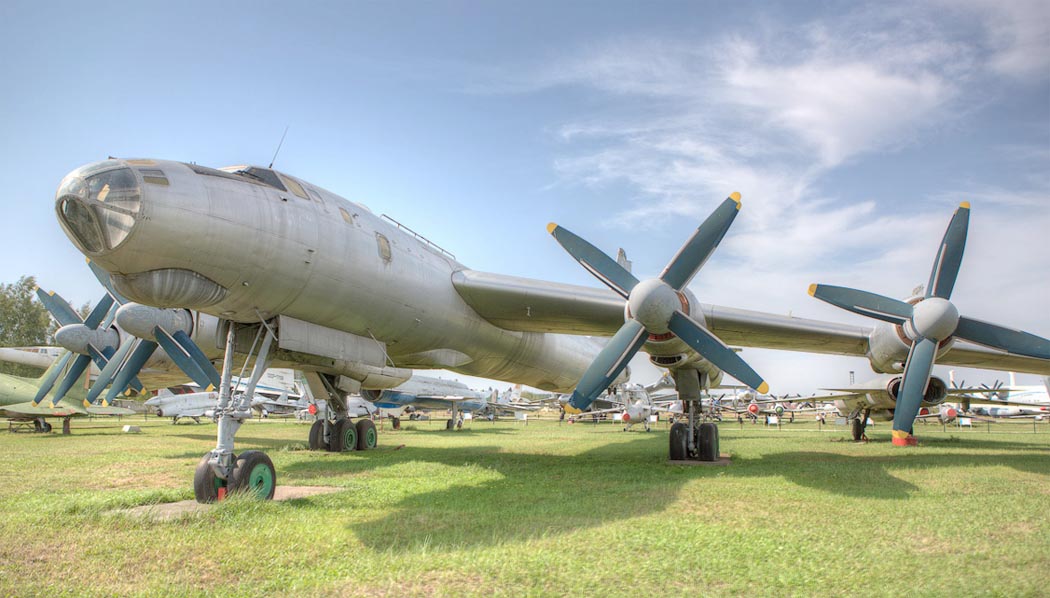

 Ту-95ЛЛ (c) Максим Гольбрайхт

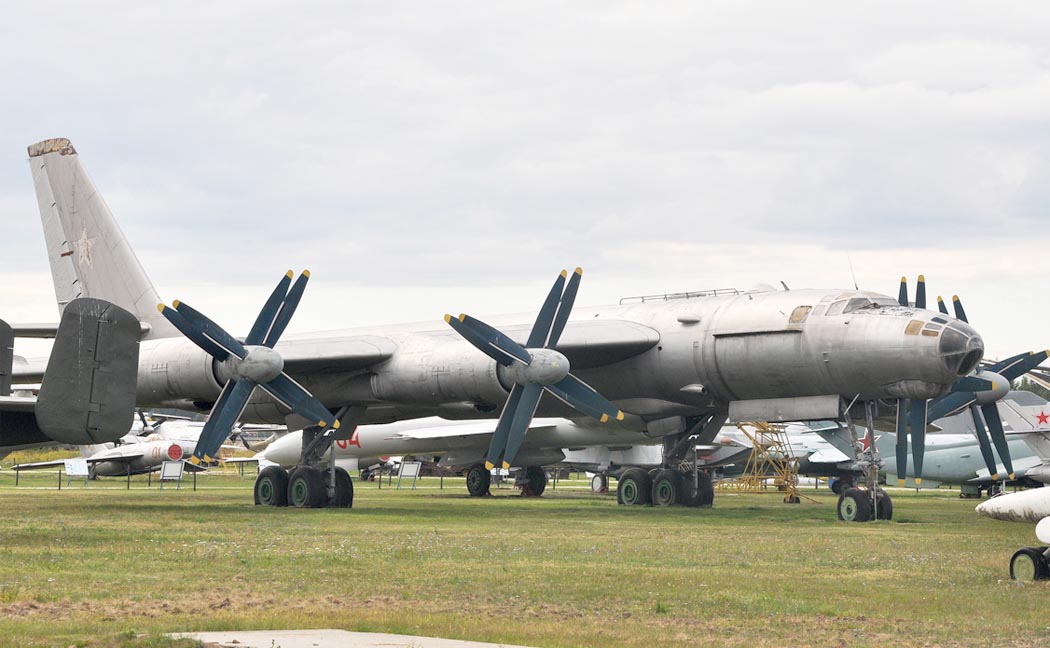

 Ту-95ЛЛ (c) Савельев Валерий

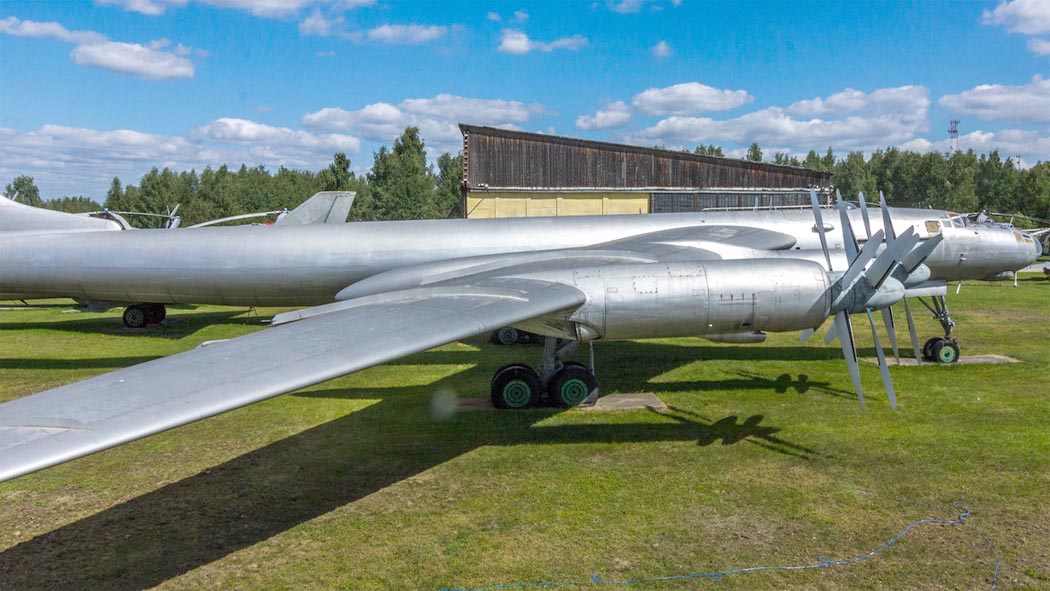

 Ту-95ЛЛ (c) Андрей Хомич







Список источников:

Авиация и Космонавтика. Владимир Ригмант. Рождение Ту-95
Крылья Родины. Николай Якубович. Межконтинентальный бомбардировщик: Еще раз о Ту-95 и его модификациях
Роман Астахов. Русская Сила. Стратегический бомбардировщик и ракетоносец Ту-95
Владимир Ригмант. Под знаками "АНТ" и "ТУ"
