   Bell 65 ATV

Разработчик: Bell
Страна: США
Первый полет: 1954
Тип: Экспериментальный самолет с ВВП
  ЛТХ     Доп. информация

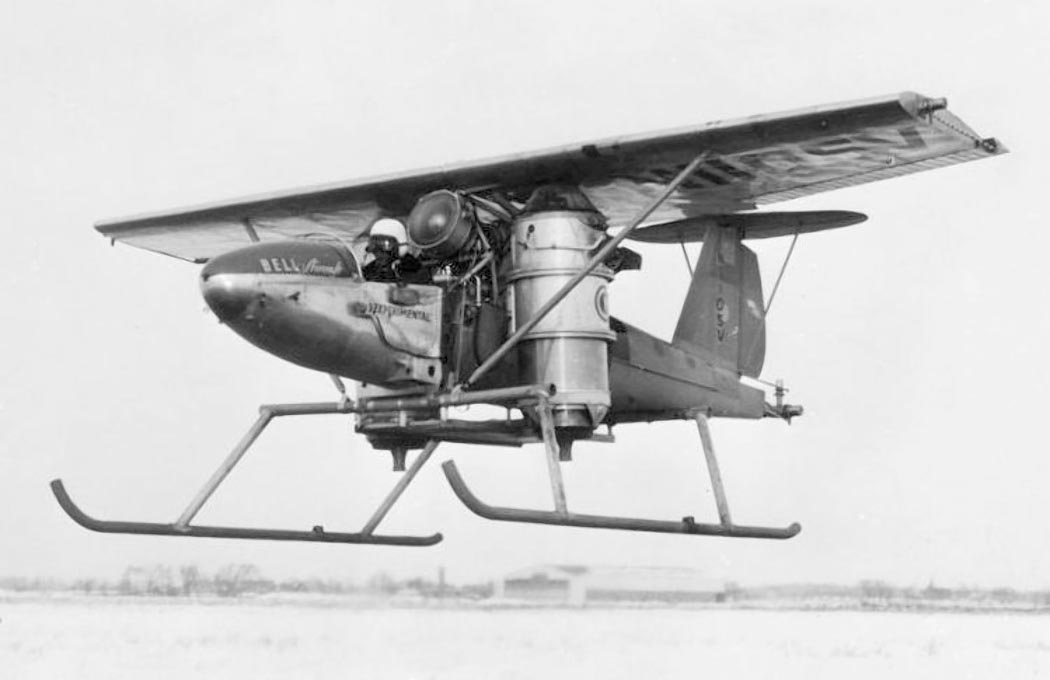

Первым успешно летавшим аппаратом вертикального взлета и посадки с реактивной силовой установкой стал аппарат Model 65 ATV (Air Test Vehicle) фирмы Bell, созданный в 1954 году. Это чисто экспериментальный аппарат, построенный для исследования некоторых вопросов  возникших в процессе проектирования реактивного истребителя и собранный из имевшихся в наличии агрегатов. Металлический фюзеляж и вертикальное оперение были заимствованы у планера Schweizer 1023, крыло - у легкомоторного самолета Cessna Model 140А, а шасси у вертолета Bell Model 47. Силовая установка аппарата состояла из двух реактивных двигателей Fairchild J-44 тягой 4.54 кН каждый.

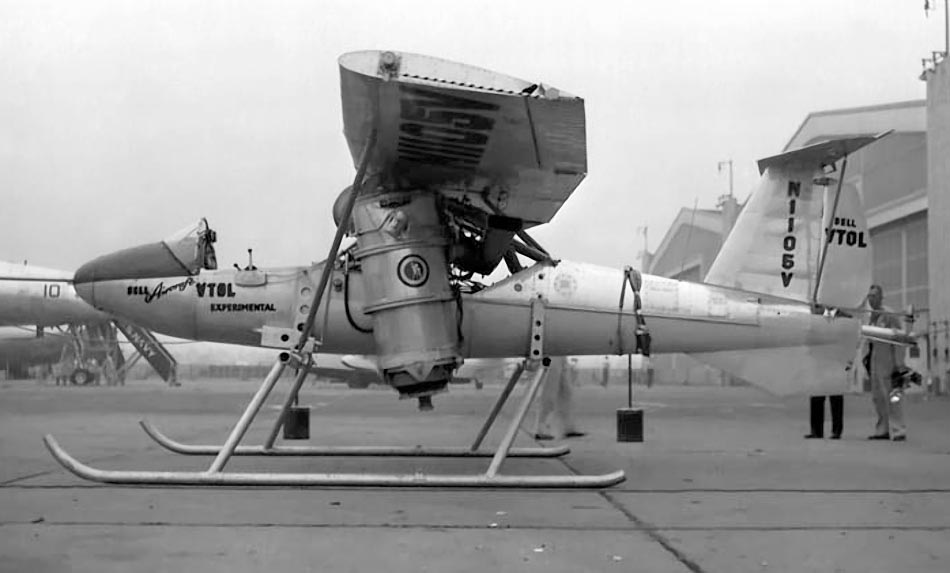

Реактивные двигатели, располагавшиеся по бортам фюзеляжа, могли поворачиваться на 90 градусов вниз, создавая, таким образом, подъемную силу и тягу для горизонтального полета. Управление на режиме висения при малых скоростях полета обеспечивалось с помощью воздушных сопел в законцовках крыла и оперения, для питания которых использовался турбокомпрессор.

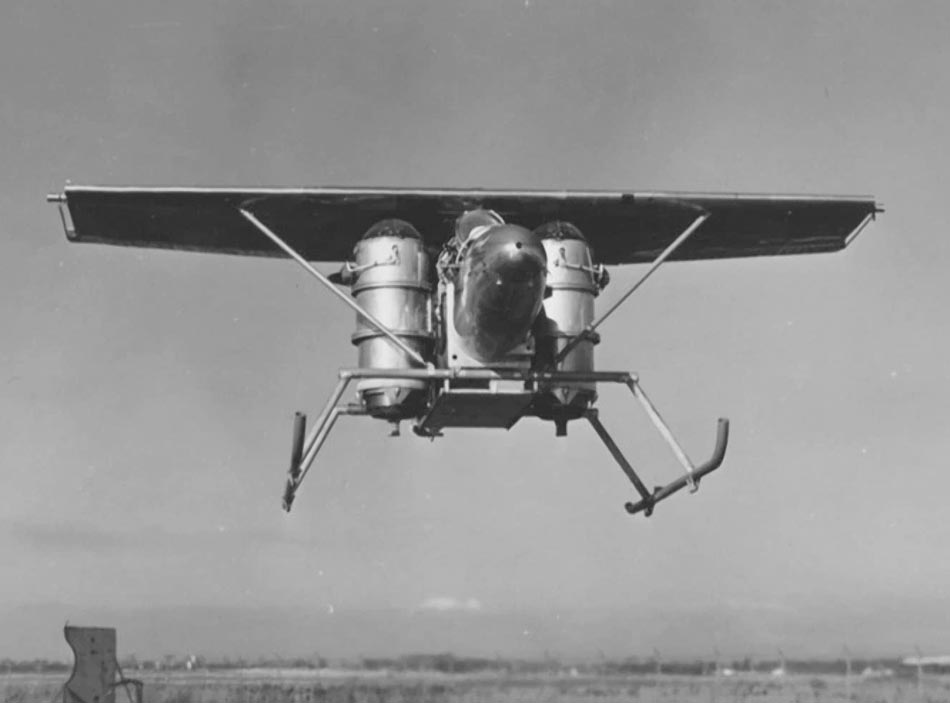

Самолет был готов в декабре 1953 года. Первый полет с зависанием в воздухе состоялся в январе 1954 года. Первый свободный полет аппарата состоялся 16 ноября 1954 года. В феврале этого же года из-за аварии в двигателе самолет загорелся и потерпел аварию. После реконструкции испытания продолжались до 1955 года.

Тяга реактивных двигателей едва превышала взлетную массу аппарата, но для горизонтального полета была чрезмерной. Летчику было трудно задросселировать двигатель в достаточной степени для того, чтобы не превысить ограничений по максимальной скорости горизонтального полета. По результатам испытаний фирма Bell отказалась от дальнейшего исследования аппаратов ВВП этой схемы и стала больше интересоваться другими аппаратами.




 ЛТХ:
Модификация   ATV
Размах крыльев, м   7.93
Длина, м   6.31
Высота, м   2.35
Площадь крыла, м2   11.50
Масса, кг
  пустого самолета   640
  максимальная взлетная   908
Тип двигателя   2 ТРД Fairchild J44
Тяга, кН   2 х 4.45
Максимальная скорость , км/ч   265
Практический потолок, м   3200
Экипаж   1


 Доп. информация :

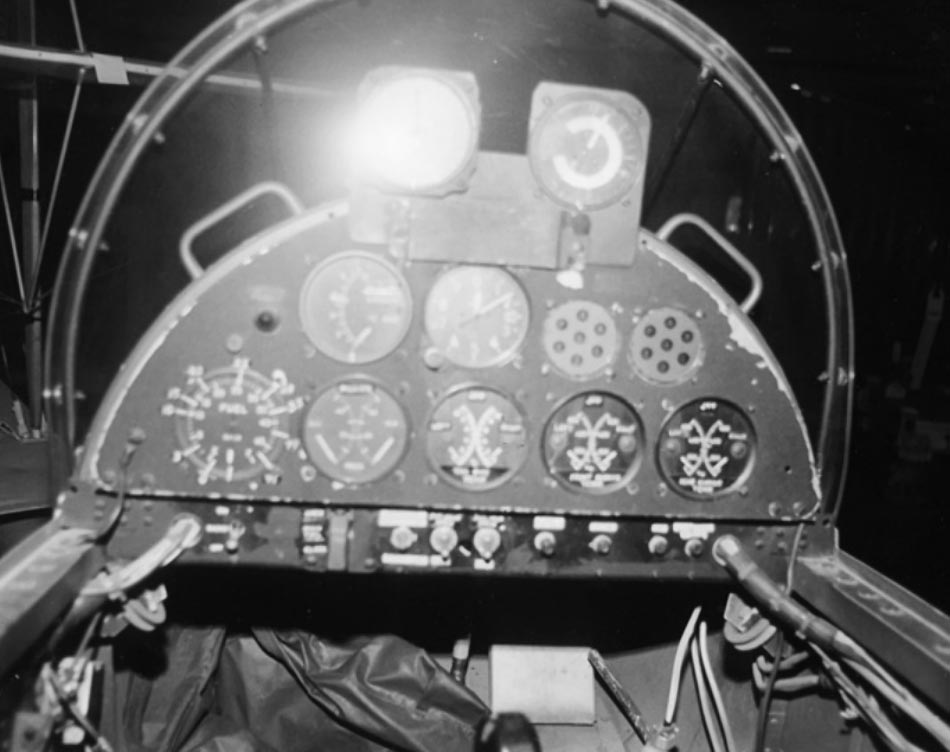

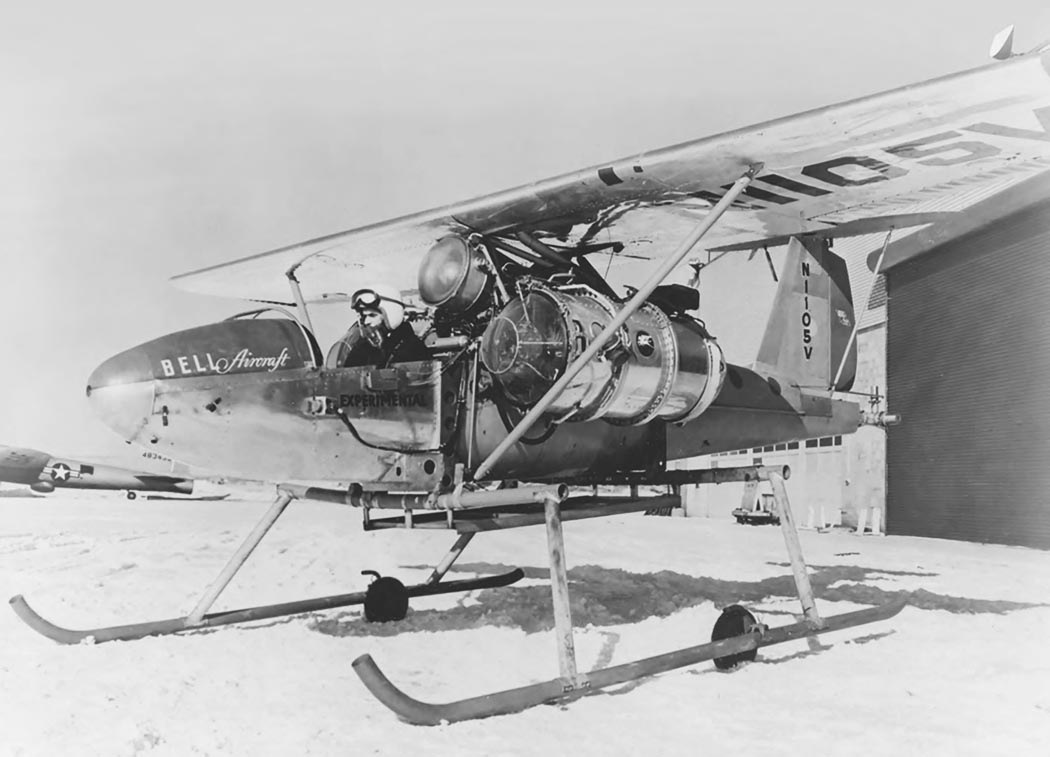

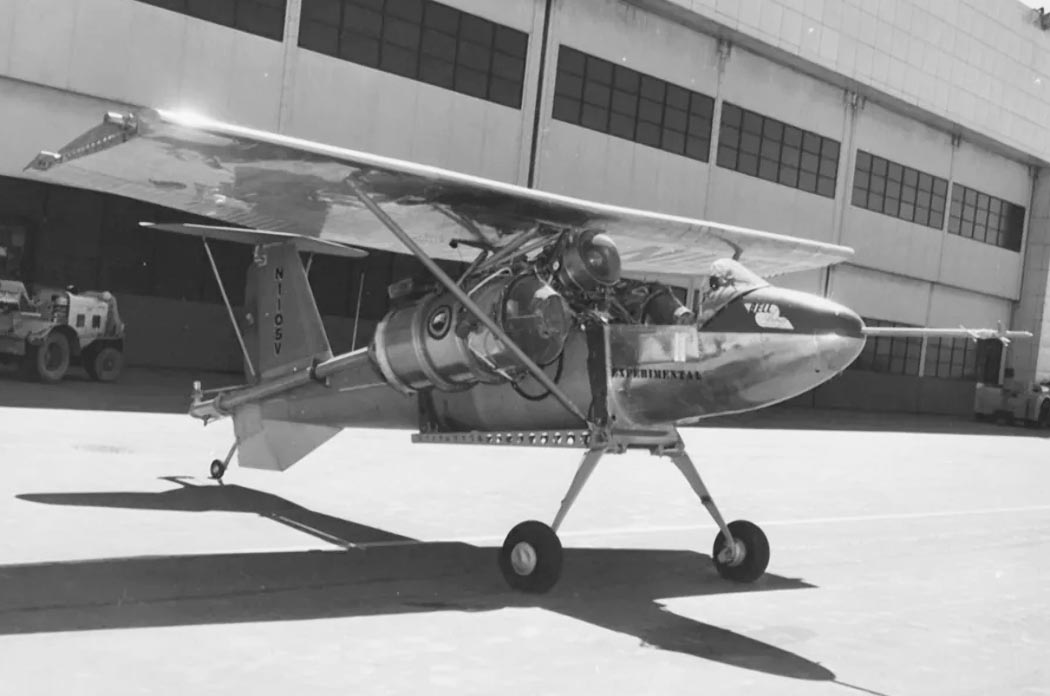

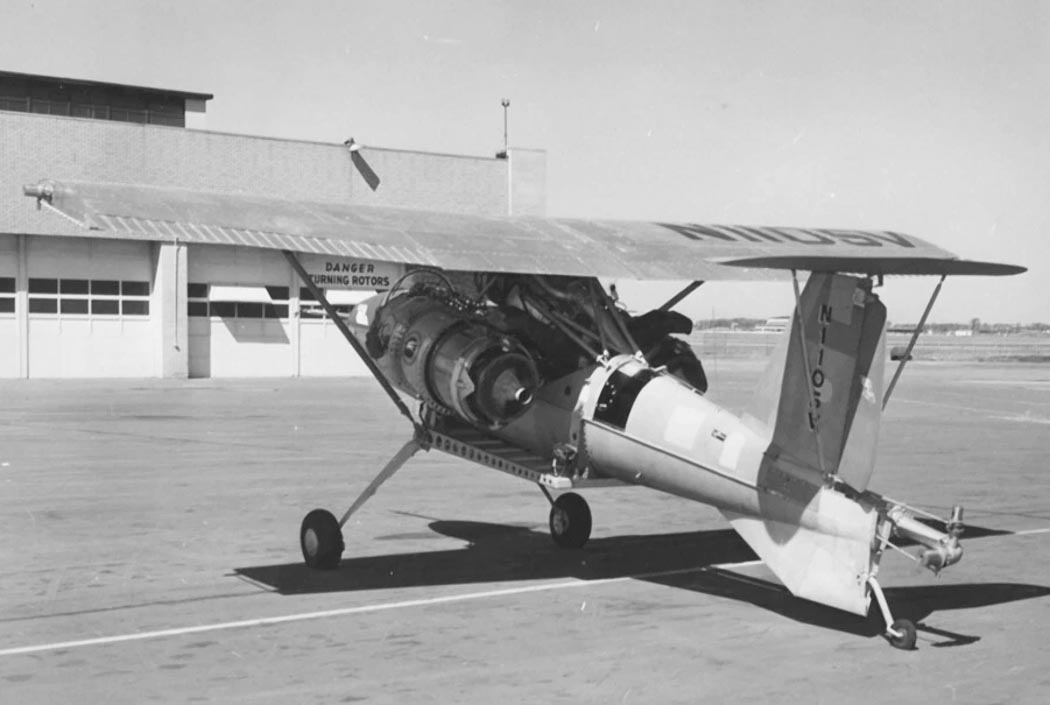

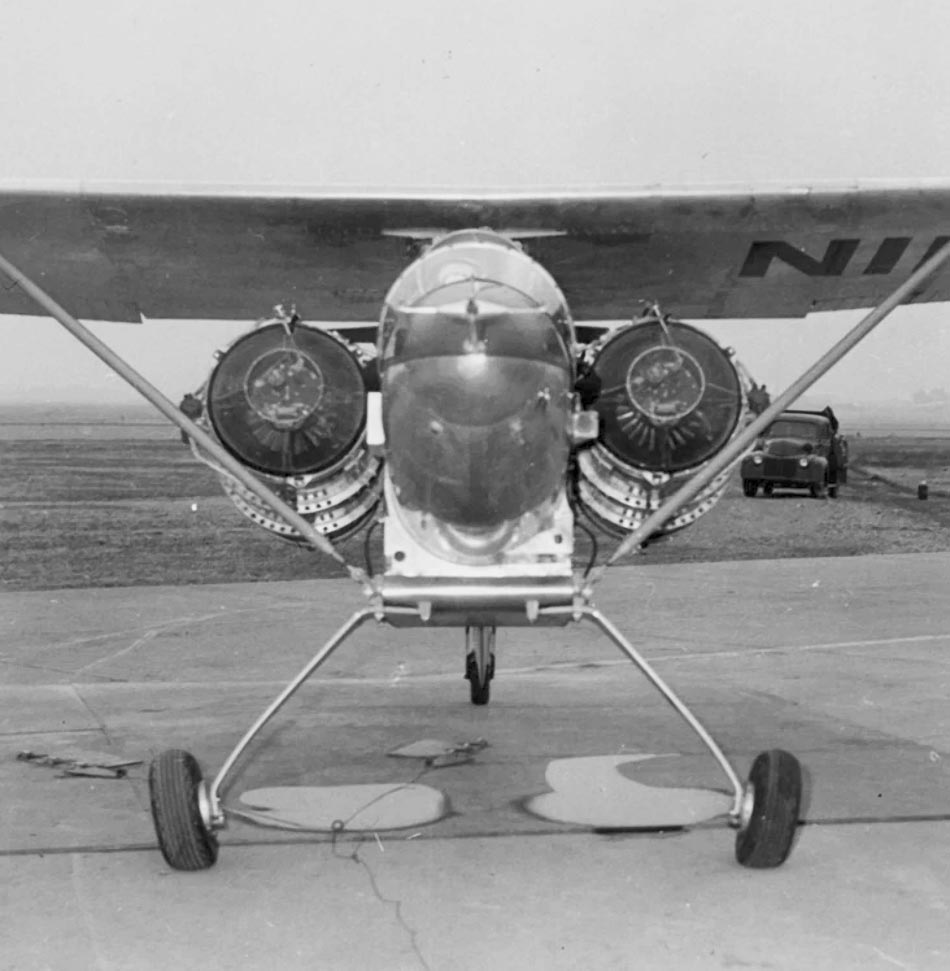

  Фотографии:

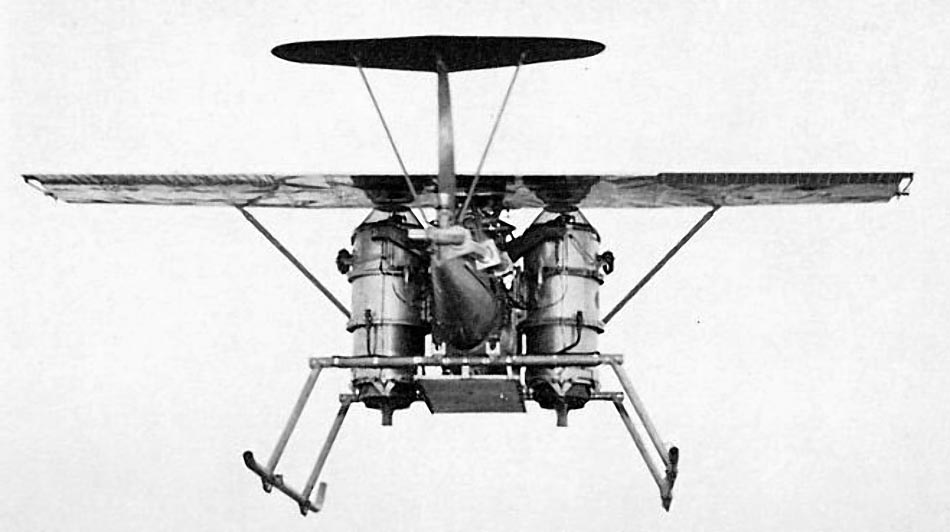

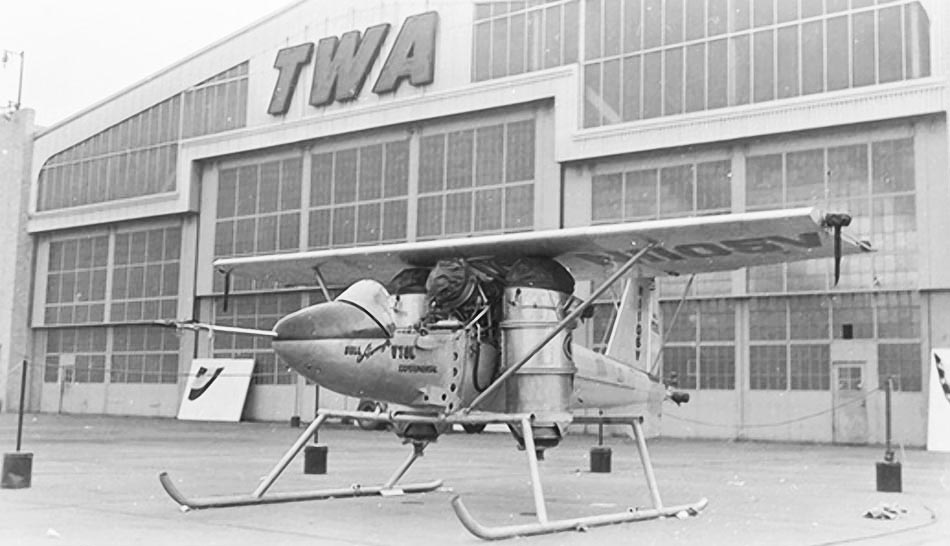

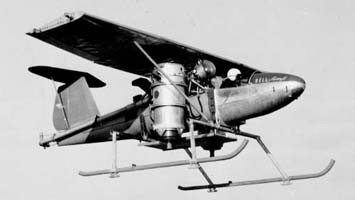

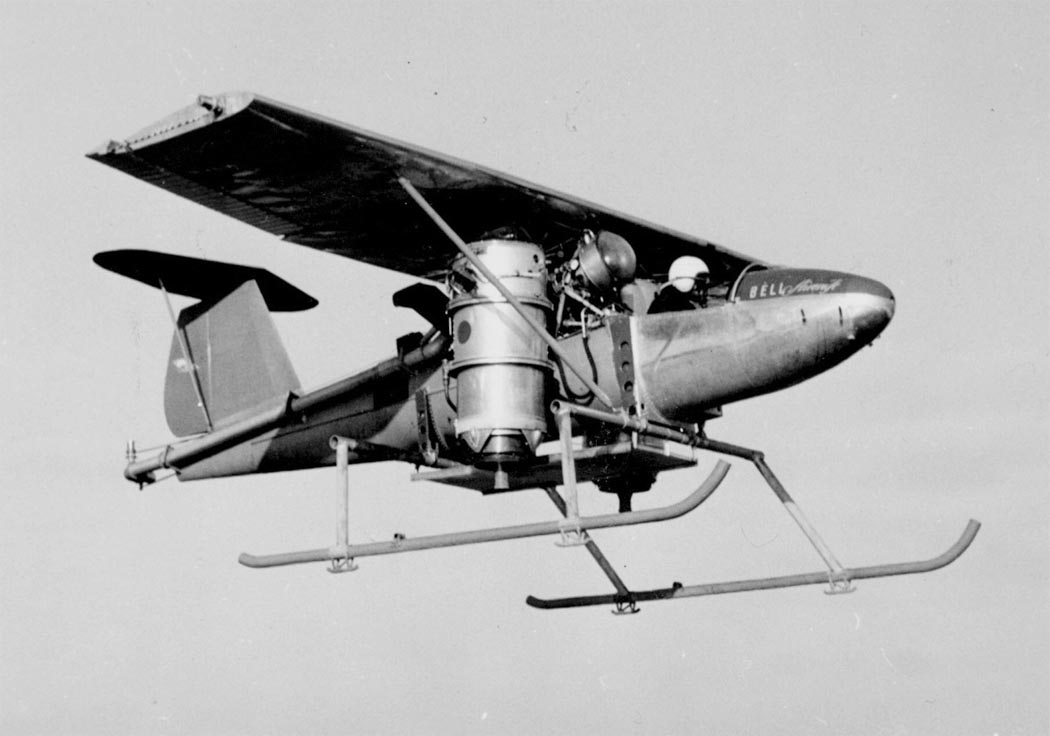

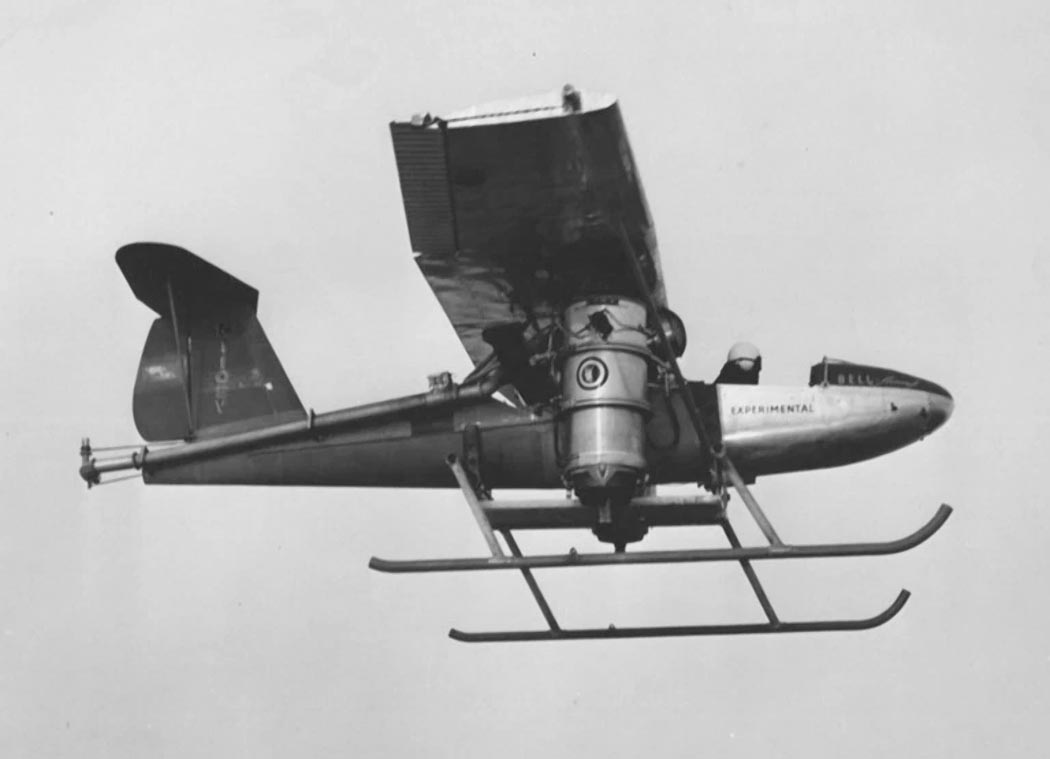

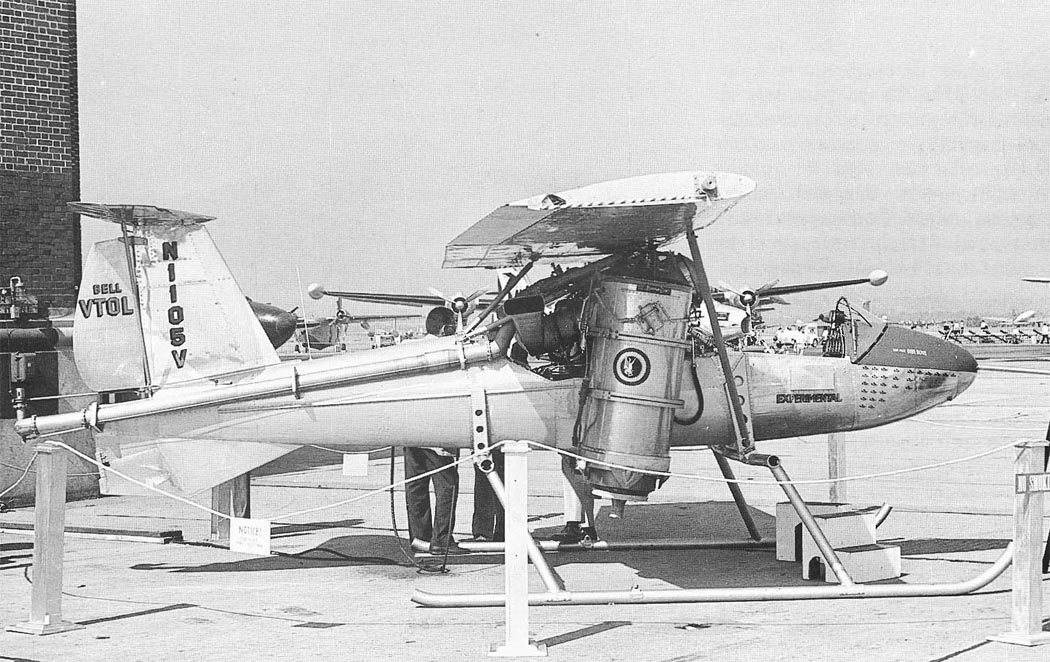

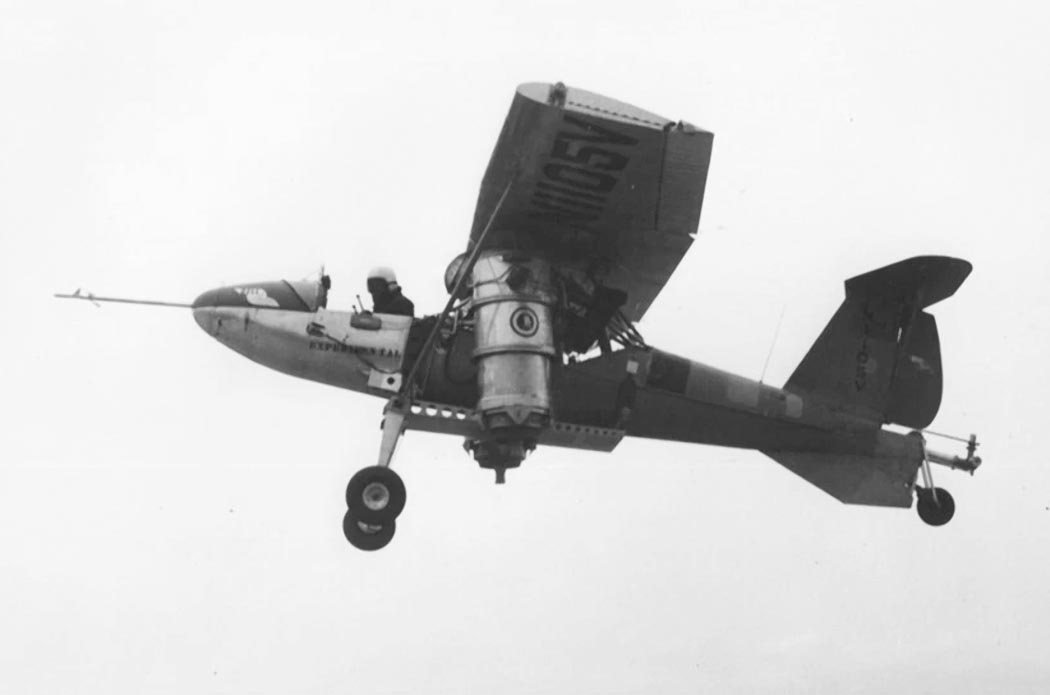

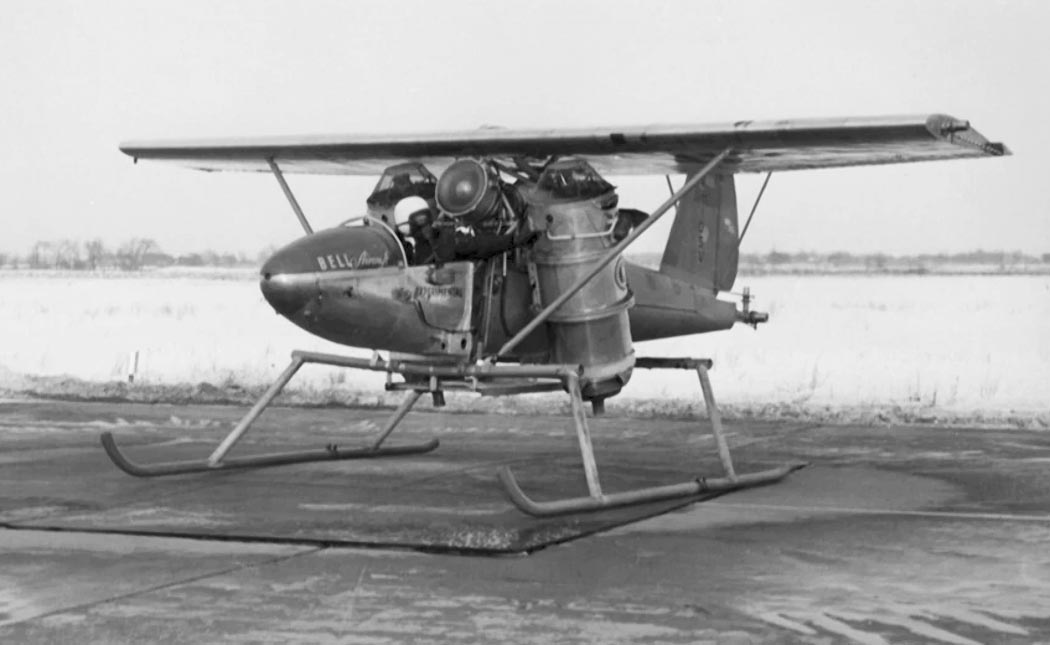

 ATV
 ATV
 ATV
 ATV







Список источников:

Питер Бауэрс. Летательные аппараты нетрадиционных схем
Aerofiles.com. Bell
Prototypes.com. VTOL. Bell ATV
Prototypes.com. Les avions a decollage et atterrissage vertical
National Museum of the USAF. Bell Model 65 ATV (Air Test Vehicle)
