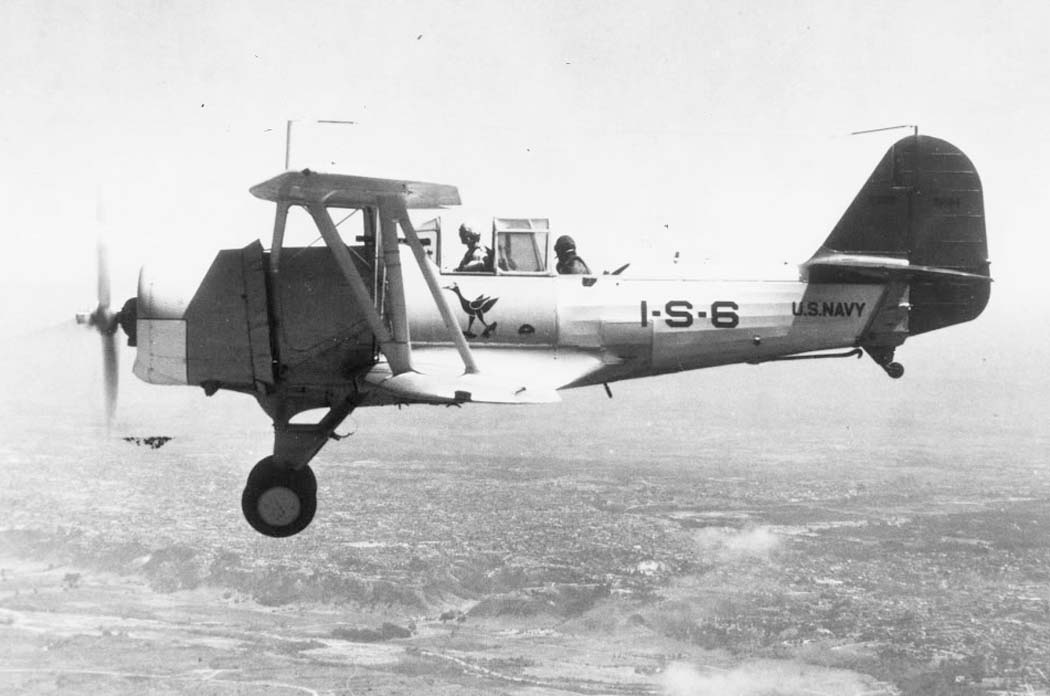

   SBU

Разработчик: Vought
Страна: США
Первый полет: 1933
Тип: Палубный пикирующий бомбардировщик
  ЛТХ     Доп. информация



Опытный двухместный истребитель-биплан Vought XF3U-1, первый полет которого состоялся в мае 1933 г., был оснащен двигателем Pratt & Whitney R-1535-80 мощностью 700 л.с. По завершении испытаний компании было предложено модифицировать этот истребитель в бомбардировщик-разведчик с наименованием XSBU-1, который отличался от модели XF3U-1 более прочным крылом большей площади и увеличенным внутренним запасом топлива. Самолет был приспособлен для подвески под фюзеляжем бомбы массой 227 кг .

В июне 1934 г. испытания были продолжены, а затем последовал заказ на производство 84 серийных самолетов SBU-1, поставки которых начались 20 ноября 1935г. Затем появился вариант SBU-2 (построено 40 самолетов), отличавшийся от предшественника двигателем R-1535-98 мощностью 750 л.с. Опытный образец XSBU-1 был переделан для использования в качестве испытательного стенда для двигателей. Несколько таких машин под обозначением V-142-A было построено для ВВС Аргентины. Модель SBU-1, имевшая крыло с размахом 10,13 м, обладала максимальной скоростью 330 км/час  на высоте 2715 м . Оба варианта были вооружены пулеметами системы Browning. Один пулемет был направлен вперед, другой устанавливался в задней части кабины на поворотном лафете. Кроме того, каждый самолет мог нести одну бомбу весом 227 кг.








 ЛТХ:
Модификация   SBU-1
Размах крыла, м   10.13
Длина, м   8.47
Высота, м   3.63
Площадь крыла, м2   30.38
Масса, кг
  пустого самолета   1655
  нормальная взлетная   2506
Тип двигателя   1 ПД Pratt Whitney R-1535-80
Мощность, л.с.   1 х 690
Максимальная скорость , км/ч   330
Крейсерская скорость , км/ч   224
Практическая дальность, км   880
Максимальная скороподъемность, м/мин
Практический потолок, м   7200
Экипаж   2
Вооружение:   два 7.62-мм пулемета Browning (jдин пулемет был направлен вперед, другой устанавливался в задней части кабины на поворотном лафете)
 Бомбы до 227-кг


 Доп. информация :


  Чертеж "Vought SBU-1"






Список источников:

Vought Heritage.  Vought SBU
Daves Warbirds. American Aircraft of World War II
Aerofiles.com. Vought
Emmanuel Gustin. Military Aircraft Database
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
