   ДБ-3Т

Разработчик: ОКБ Ильюшина
Страна: СССР
Первый полет: 1937
Тип: Бомбардировщик-торпедоносец
  ЛТХ     Доп. информация



Принятие на вооружение нового типа скоростного бомбардировщика не осталось незамеченным руководством управления ВМС РККА, которое в ходе предпринятого на исходе 1937 г переформирования было ╚повышено в ранге╩, превратившись в самостоятельный Наркомат Военно-Морского Флота (НВМФ). Для того чтобы правильно осветить историю появления ДБ-3 на флоте, необходимо сделать небольшое отступление. В 20-е - первой половине 30-х годов руководство нашего флота, подобно большинству зарубежных морских авиаторов свято верило в то, что ВМФ должен быть вооружен специальными типами гидросамолетов - торпедоносцами, бомбардировщиками, истребителями и разведчиками. Наличие поплавкового шасси могло дать определенное преимущество при базировании в отдаленных районах, где было мало сухопутных аэродромов, а также в организации непосредственного взаимодействия с кораблями в боевой обстановке (при благоприятных погодных условиях самолеты могли приводнится у эскадры для получения новых приказов, топлива и боезапаса). Первые советские торпедоносцы полностью соответствовали этой идее. Поплавковые модификации данного назначения создавались на базе пассажирского ╚Юнкерса╩ (ЮГ-1), затем - бомбардировщика ТБ-1 и так называемого ╚крейсера╩ КР-6а. В 1937 г. они все еще состояли на вооружении отечественной минно-торпедной авиации (МТА), но уже полностью устарели и не соответствовали требованиям времени.

Следующим в ряду подобных машин должен был стать туполевский МТБ-2 (АНТ-44), вышедший на испытания в конце 1937 г. В соответствии с оперативно-тактическим заданием на проектирование, данные самолеты должны были атаковать корабли ╚интервентов╩ (а надо сказать, что в то время РККФ готовился к ╚обороне по всем азимутам╩ от нового нашествия Антанты) в районе балтийских проливов и в Эгейском море на удалении до 3000 км от своих баз! Для продолжения разработки морских самолетов руководство ВМФ в течение 1938-1939 г.г. неоднократно выходило в Комитет Обороны с предложениями закрепить за ВМФ ОКБ Бериева, Четверикова и Голубкова, а также два больших и один опытный заводы НКАП. Однако судьба безжалостно обошлась с этими планами. В свистопляске репрессий 1937-1938 гг. многие составители и даже лица, утверждающие эти планы, канули в лету. Окончание периода ╚ежовщины╩ совпало с развертыванием программы строительства новых ╚скоростных╩ самолетов для ВВС РККА, в связи с чем все предложения моряков были отклонены. Вместо этого им порекомендовали довольствоваться едиными с РККА типами машин, модифицированными под флотские требования. На этой почве и появился поплавковый ДБ-3ПТ.

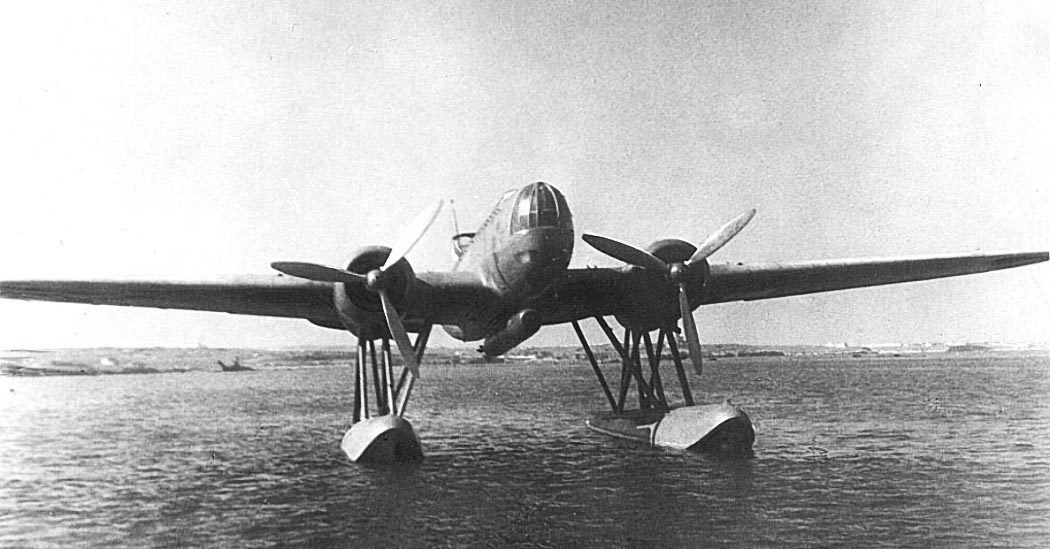

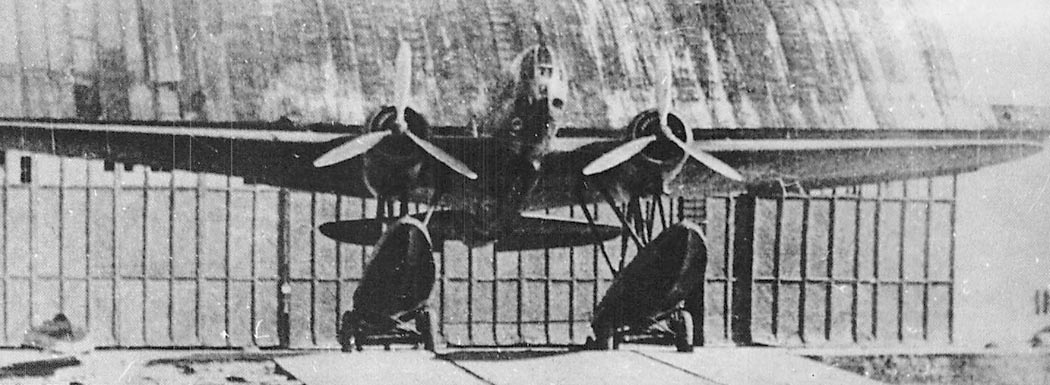

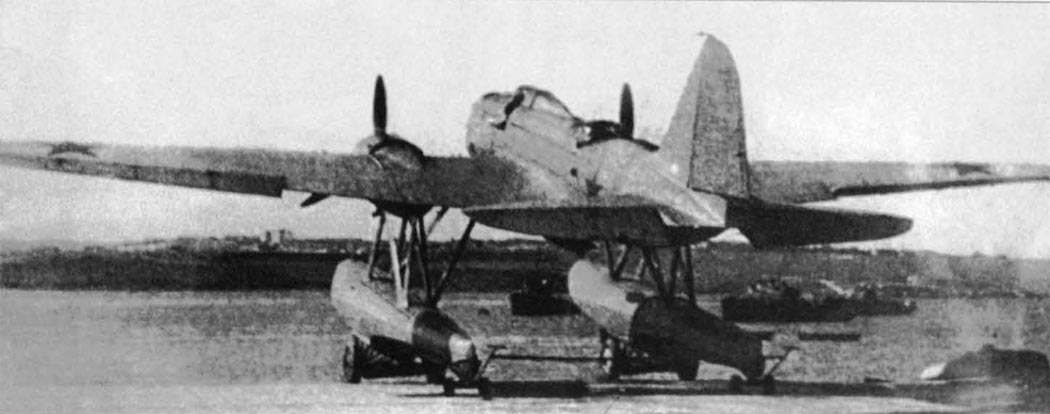

Его разработку начали еще в 1937 г. По назначению машина являлась морским дальним разведчиком и торпедоносцем. Впрочем, судя по имеющимся документам, сначала, по-видимому, планировали создать два ╚подвида╩ - дальний разведчик ДБ-3П и торпедоносец ДБ-3ПТ, отличавшиеся оборудованием, но позднее обе эти ╚разновидности╩ слили в одну - ДБ-3ПТ Основой для нее стал ДБ-3А с моторами М-86. Поплавковый вариант отличался усиленным набором крыла. Конструкторы упрочнили лонжероны и нервюры, а также стыковочные узлы у разъемов. Это было связано с повышенными нагрузками при посадке и взлете с воды, и особенно при волнении моря. В список оборудования вошли якоря (донный и плавучий), а также якорная лебедка. Для самолета выбрали английские цельнометаллические поплавки фирмы ╚Шорт╩, близкие к послужившим прототипом отечественным поплавкам типа ╚Ж╩ (они ставились на ТБ-1 и КР-6). Поплавки соединялись с самолетом фермой из стальных труб, закрытых дюралевым и обтекателями.

Опытный ДБ-3ПТ был готов только к весне 1938-го. Заводские испытания он проходил на Рыбинском водохранилище. Летал на нем, как и на всех предыдущих ДБ-3, летчик-испытатель В.К.Коккинаки. Скорость, по сравнению с колесным бомбардировщиком, упала почти на 60 км/ч, но по-прежнему значительно превосходила показатели летающих лодок того времени (но примерно соответствовала ╚замороженному╩ МТБ-2 - 351 км/ч), что в условиях ожидаемого сравнительно слабого противодействия истребительной авиации, не выглядело столь уж значительной потерей. Крупных конструктивных просчетов выявлено не было, и вскоре самолет передали на государственные испытания в НИИ ВВС ВМФ в Севастополе. ╚От флота╩ самолет испытывал военный летчик И.Б.Сухомлин. Он высоко оценил новую машину: ╚Самолет хорош как торпедоносец и морской скоростной бомбардировщик. Он вполне соответствует этим назначениям╩. По пилотированию машина была вполне доступна летчикам средней квалификации, освоившим КР-6а, а потому ДБ-3ПТ по результатам испытаний рекомендовали принять на вооружение. Руководство ВМФ принимало это паллиативное решение с явным неудовольствием. Во-первых, новый самолет явно не удовлетворял аппетиты моряков с точки зрения дальности полета, во-вторых, скоростные и маневренные данные поплавковой машины несомненно уступали базовому варианту.

Серийное производство поплавковых машин собирались развернуть в Комсомольске-на-Амуре. Согласно планам Наркомата ВМФ, в начале 1938 г. планировали в течение года полностью снять с вооружения все устаревшие самолеты КР-6а. ТБ-1а, МТБ-1 и МБР-4, заменив их на ДБ-3ПТ. К началу 1939 г. ДБ-3ПТ должны были получить все дальнеразведывательные и минно-торпедные эскадрильи. Согласно спущенной промышленности разнарядке, еще до конца 1933 г. флот должен был иметь уже полсотни ДБ-3ПТ. Ильюшинскими гидропланами предполагалось вооружить четыре эскадрильи на Балтике, шесть эскадрилий и один отряд на Черном море, а также три эскадрильи на Тихом океане, однако в 1938 г. ни одного ДБ-3ПТ, кроме опытного, не построили. План перенесли на 1939-й, но результат был тот же самый.

Дело в том, что руководство НКАП систематически недовыполняло план по ╚сухопутным╩ самолетам, строительство которых считалось приоритетной задачей. Кроме того, заводу ╧126 с огромными трудностями давалась даже основная, колесная, модель бомбардировщика, а потому руководству завода было попросту не до поплавкового варианта нового двухмоторника. Последний раз вопрос о серии ДБ-3ПТ ставился в конце 1939 г - в план завода на 1940 г включили 30 ДБ-3ПТ. Хотя результат был аналогичен предыдущим годам, но несмотря на это, в 1940 г ОКБ-39 предложило усовершенствованный вариант гидроплана. Поплавки ╚Шорт╩ сменили на поплавки ЦАГИ, увеличенного объема и с несколько иными обводами. Изменили крепление съемного трапа и буксировочной тележки. Испытания проводились в Севастополе в июне 1940 г по сокращенной программе. Взлет и посадка на волну высотой 0,2-0,5 м оказались мягче, чем со старыми поплавками, но это уже не оказало никакого влияния на судьбу самолета. Сложилась поистине революционная ситуация, когда ╚верхи не могли, а низы не хотели╩. Необходимо отметить, что руководство морской авиации не осознавало тех революционных изменений, которые произошли в самолетостроении во второй половине 30-х годов, но его поправила сама жизнь - в данном случае ╚саботаж╩ со стороны НКАП. От серийного производства ДБ-3ПТ отказались. Единственный построенный экземпляр ДБ-3ПТ остался в НИИ ВВС ВМФ и использовался для различных экспериментов. В июле 1941 г. он еще был там, но вскоре, очевидно при переводе института в Астрахань, списан.

По просьбе НК ВМФ параллельно с созданием поплавкового торпедоносца ОКБ-39 занимались и торпедоносной модификацией обычного колесного ДБ-3. В марте 1937 г. УВВС распорядилось выделить в сентябре один ДБ-3 для Остехбюро, занимавшегося разработкой специальных морских видов оружия. Там самолет должны были оснастить мостом для подвески авиаторпеды 45-36АВА и специальным прицелом. Серийные ДБ-3Т являли собой ДБ-3А с моторами М-86, торпедным мостом Т-18, позволявшим нести одну торпеду типа 45-36АН или 45-36АВА или мину МАВ-1 на минодержателе МД-39. Груз во всех случаях размещался открыто под фюзеляжем, поэтому по скорости торпедоносец несколько уступал бомбардировщику, но существенно превосходил поплавковый вариант. Выяснить возможности новых торпедоносцев планировалось в ходе войсковых испытаний, которые должны были пройти в 35-й минно-торпедной эскадрилье в Евпатории, но никаких документов об этом найти не удалось. Впрочем, и без этого было очевидно, что ВВС флота получили вполне боеспособную и современную машину.

Уже на начальном этапе освоения выяснились некоторые недостатки самолета в новом качестве. Как уже говорилось выше, подвеска торпед и мин на ДБ-3 была наружной, но поскольку скорость и высота попета у него были значительно больше, чем у ТБ-1а или Р-5Т, то соответственно возрастала и вероятность замерзания в воздухе масла в механизмах ≈ этим недостатком страдали все образцы авиаторпед в условиях низких температур. Оптимальным являлось бы размещение груза в бомбоотсеке, но он был слишком короток даже для 250-кг авиабомб, не говоря уже о таких ╚длинномерных╩ изделиях, какими являлись низковысотные авиаторпеды 45-36АН (длина - 5,7 м), не говоря уже о высотных 45-36АВА с их парашютами. В качестве альтернативы в 1938 г. предложили вариант ДБ-3Т с подфюзеляжным отсеком - контейнером для торпеды. Он обогревался теплым воздухом, нагревавшимся от выхлопных газов. Торпеде стало гораздо теплее, но за все приходится платить, а потому летные данные машины серьезно ухудшились. Контейнер создавал добавочное аэродинамическое сопротивление, значительным был и его вес, что тоже не способствовало росту летных данных. Кроме того, габариты контейнера не вмещали единственную тогда советскую авиамину МАВ-1, а потому в серию это новшество не пошло.

Колесный торпедоносец удалось очень быстро и без больших производственных потрясений запустить в серийное производство. Уже в июне 1938 г завод ╧39 должен был выпустить первые 10 ДБ-3Т, а всего за год требовали собрать 85 торпедоносцев. В срок завод не уложился, но в июле уже предъявил на приемку 18 самолетов. К 1 октября сдали 22 ДБ-3Т, к 1 ноября - уже 50. В 1939 г. на поток поставили машины с новейшими двигателями М-87 по типу ДБ-3Б. Их заказали гораздо больше - 165 штук. С начала 1940 г. завод ╧39 перешел на выпуск торпедоносцев на основе модификации ДБ-3Ф (ДБ-3М). Торпедоносцы на основе ДБ-3Ф отличались от обычных дальних бомбардировщиков торпедной подвеской, специальным прицелом ПТН-5 и иным размещением обтекателя рамочной антенны радиополукомпаса - его ставили не под фюзеляжем, где он мешал сбросу торпеды, а сверху - над штурманской кабиной или над гаргротом.

В Воронеже торпедоносцы не собирали, там строили только ╚чистые╩ дальние бомбардировщики. В 1940 г задание по выпуску ДБ-3Т дали многострадальному заводу ╧126. Там их начали делать с мая 1940 г, задержавшись против плана примерно на три месяца. ╚Комсомольские╩ торпедоносцы основывались на ╚местной╩ разновидности ДБ-3Б и входили в 29-33-ю серии, сдававшиеся в июне-сентябре. Они получили новую торпедную балку Т-18, но выпускали их недолго, а потому все они попали в состав ВВС Тихоокеанского флота. Уже с 1941 г. завод ╧126 приступил к освоению ДБ-3Ф и, соответственно, варианта торпедоносца на его базе.

Отдельного разговора заслуживает вооружение МТА. Старые торпеды ТАН-12 и ТАВ-15, разработанные в начале 30-х годов на базе торпед времен Первой Мировой войны, в качестве оружия не годились. Находившаяся на вооружении ВВС с 1932 г торпеда для низкого торпедометания ТАН-12 была спроектирована на базе корабельной 45-см торпеды образца 1912 г Она допускала сброс с высоты не более 10-15 м при скорости в пределах 120-160 км/ч. Требования к самолету-носителю высотной торпеды ТАВ-15 были сходными за исключением высоты сброса - для парашютного оружия она находилась в пределах 2000-3000 м. Вес боевых частей обеих торпед, заряжавшихся тринитротолуолом, составлял 100 кг, что совершенно не соответствовало требованиям флота. К моменту опытных работ по переоборудованию ДБ-3 в торпедоносец других торпед просто не было. Попытка Остехбюро модифицировать для нужд ВВС ВМФ свою весьма ненадежную корабельную торпеду 53-27 потерпела полную неудачу. Уже после ╚разгона╩ бюро, состоявшегося в октябре 1937 г., начались работы по переделке в авиационную, корабельной торпеды 45-36Н. Она, в свою очередь, базировалась на прототипе, закупленном в Италии на известном заводе ╚Уайтхед╩ в Фиуме еще в 1932 г. Доработка заключалась в оставлении только одного скоростного режима 39 узлов при дальности хода 4000 м и отработке системы подвески. При этом часть торпед имела режим 41 узел при 3000 м, а, кроме того, некоторые высотные торпеды выполнялись с режимом 32 узла и дальностью хода 6000 м. Прототип торпеды 45-36Н был двухрежимным. В ее первоначальном виде, с использованием торпедной балки Т-18, самолет должен был сбрасывать так называемую низкую торпеду 45-36АН с высоты в пределах 25-30 м при скорости не более 250 км/ч. Высотная парашютная торпеда 45-36АВ сбрасывалась с высот не менее 300 метров при скорости самолета не более 400 км/ч. Последнюю вскоре модернизировали еще раз, получив 45-36АВА (авиационная высотная Алферова).

Обе торпеды поступили на вооружение лишь в 1939 г. и сразу же были запущены в серийное производство на днепропетровском заводе ╚Красный Двигатель╩. Благодаря тому, что завод к тому времени уже широко освоил производство 45-36Н, авиаторпед до начала войны успели выпустить достаточно много. В сравнении с мировыми аналогами первого периода Второй Мировой авиаторпеды семейства 45-36 смотрелись вполне достойно, за исключением мощнейшей японской ╚Тип 91 Кай 7╩, которая, при том же калибре (450 мм), несла 420 кг тротилгексагеналюминия (ТГА), против 200 кг тринитротолуола (ТНТ), имевшегося в боевой части советской торпеды. С учетом в 1,5 раза большей эффективности ТГА в сравнении ТНТ, нетрудно представить и разницу в степени разрушения корабельных конструкций причиняемых советским и японским боеприпасом. Весьма строгими были и требования к высоте сбрасывания советских торпед. Так принятая на вооружение Королевского флота в 1937 г. торпеда Mk.XII при весе 702 кг несла 176 кг взрывчатого вещества (ВВ). Торпеда имела два скоростных режима ≈ 40 узлов/1370 м и 27 узлов/3200 м, но могла сбрасываться со скорости не более 278 км/ч и высоты, несколько превышавших советский аналог. Необходимо отметить, что столь скромные характеристики отчасти объяснялись весовыми ограничениями, накладываемыми необходимостью использования торпед самолетами палубной авиации. Немецкая авиаторпеда F5b несла 200 кг ВВ на дистанцию 2200 м со скоростью 33 узла. Ограничения по сбросу были еще жестче - в диапазоне высот 15-25 м при скорости не более 140 км/ч! Любопытно отметить, что поступившая в ходе войны на вооружение Люфтваффе торпеда F5w являлась переделкой все той же итальянской ╚фиумской╩ торпеды, конструкция которая и легла в основу советской 45-36.

Здесь необходимо сказать пару слов относительно высотного торпедометания, тем более что ни в одной другой стране кроме СССР всерьез подобный способ торпедной атаки никогда не рассматривался. Восходит эта идея еще к 1920 г., когда талантливый изобретатель В.И.Бекаури предложил схему прибора, обеспечивающего движение торпеды по спирали. Именно этот человек на следующий год добился создания Остехбюро, которое сам и возглавил. Встреча В.И.Ленина с Бекаури дала последнему карт-бланш в разработке всех морских видов оружия и превратила Остехбюро еще в начале 20-х годов в крупнейшее оборонное КБ страны. Проталкивая свое изобретение, Бекаури требовалось найти способ его применения в боевой обстановке (т.е. не оружие изобреталось на основе ОТЗ, а наоборот) и в этом ему неожиданно помогла развернувшаяся в то время дискуссии между сторонниками так называемыми ╚старой╩ и ╚молодой╩ школами морских специалистов РККФ.

Последние видели главным назначением флота ╚защиту завоеваний пролетарской революции╩, т. е. расположенных на берегу крупных промышленных и политических центров, в первую очередь Ленинграда. Ратуя за отказ от строительства крупных надводных кораблей, они считали основными средствами флота подводные лодки, торпедные катера, береговую оборону и морскую авиацию. Именно эта идея и легла в основу развертывания многочисленных базовых ВВС ВМФ в 20-30-е годы. Гипотетический бой с прорывающейся через Финский запив эскадрой интервентов (под которой в то время понимался британский ╚Гранд Флит╩) виделся как оборонительный бой на заранее развернутой минно-артиллерийской позиции, где корабли противника подвергнутся ╚сосредоточенному удару╩ артиллерии, авиации, катеров и подлодок. Вот здесь-то и должны были найти свое применение высотные торпедоносцы с циркулирующими торпедами. Сброшенные с большой высоты они должны были сковать маневр неприятеля, облегчив, таким образом, прицельные удары туполевских Г-5, ╚щук╩ и ╚малюток╩. Дополнительным фактором, объяснявшим внимание к парашютным торпедам, было то обстоятельство, что даже в условиях примитивной корабельной ПВО 30-х годов атаковать эскадру противника низкими торпедами на неуклюжих ЮГ-1 или ТБ-1а мог только самоубийца. В результате, до появления ДБ-3 МТА нужно считать не одной из ударных сил флота, а скорее силой, обеспечивающей действия других родов авиации и флота. На это, в частности, указывает и соотношение между произведенными высотными и низкими торпедами к началу войны. Ситуация с минным оружием была несколько иной. Отечественные конструкторы считали морскую мину исконно российским оружием, а потому мало интересовались им при поездках за рубеж ≈ и совершенно напрасно. Мина МАВ-1, принятая на вооружение в 1932 г. (парашютная модификация мины 1912 г.) при общем весе 930 кг имела всего 100 кг взрывчатого вещества. Значительно более совершенным оружием стала принятая на вооружение в начале 1940 г. якорная контактная авиационная беспарашютная мина АМГ-1 конструкции А.Б.Гейро. При весе 1050 кг она несла заряд 250 кг и могла выставляться на глубинах до 100 м. Сброс АМГ осуществлялся в диапазоне высот 100-600 м при скорости самолета до 215 км/ч. Мины МАВ и АМГ успешно выдержали проверку в ходе ╚зимней╩ войны, но их боевая эффективность представлялась достаточно сомнительной.

Дело в том, что в тот период, когда в СССР разрабатывалась мина АМГ (1932-1940 гг.), в Англии и Германии принимались на вооружение авиационные донные неконтактные мины с индукционными взрывателями. Совершенно невосприимчивые к старым способам траления, донные мины, выставленные на небольших глубинах, несли смертельную угрозу кораблям, нанося их днищам обширные разрушения гидродинамическим ударом. Англичане впервые применили магнитные мины еще в 1918-1919 гг., в том числе против красной флотилии на Северной Двине. Несмотря на то, что теоретически для советских конструкторов подобные мины не являлись секретом, создание тралов для борьбы с ними, а также разработка аналогичным мин затянулось на два десятка лет фактически до самого кануна Великой Отечественной войны. В 1939 г. на вооружение флота была принята мина МИРАБ (мина индукционная речная авиационная для постановки с бреющего полета), разрабатывавшаяся Остехбюро еще с 1927-1928 гг. Основной загвоздкой стал неконтактный взрыватель, доведенный только к 1935 г. Из-за весьма скромных ТТХ - вес ВВ всего 64 кг (общий вес 280 кг) - мину бесполезно было ставить на глубинах моря более 15 м и ее скромно назвали ╚речной╩. Из вышесказанного можно сделать лишь один вывод - к началу войны МТА не располагала эффективным современным минным оружием.

Самый первый предсерийный ДБ-3 попал в морскую авиацию еще в 1937г. Его получила 47-я СБАЭ ВВС Балтийского флота. За этой машиной последовали серийные. В июле 1938 г. начались поставки самолетов на Тихоокеанский флот. Первым осваивать серийные ДБ-3Т предстояло только что сформированному 4-му МТАП, базировавшемуся на аэродроме Романовка. Туда отправили 12 первых торпедоносцев Ильюшина. Весной 1938г. 121-ю МТАЭ ВВС Балтфлота переформировали в 1-й минно-торпедный полк, базировавшийся на аэродроме Беззаботное. Эскадрильи ДБ-3 (некоторые машины в чисто бомбардировочном варианте) входили также в состав 15-го АП в Копорье и 57-го БАП в Котлах. К началу войны с Финляндией в ВВС КБФ насчитывалось около 60 ДБ-3 всех модификаций. Одновременно, в конце 1939 г. на Черном море в составе 63-й бригады на базе 35,123-й и 124-й МТАЭ сформировали 2-й минно-торпедный полк с базированием на аэродромах во Владиславлевке и Сарабузе. Северный флот в довоенный период минно-торпедной авиацией не располагал. Уже к началу 1940 г. торпедоносные ДБ-3 полностью вытеснили немногочисленные устаревшие Р-5Т, КР-6а и ТБ-1. Весной 1941 г. в составе ТОФа на базе двух эскадрилий 4-го МТАП, 27 и 36-й ОБАЭ началось формирование второго минно-торпедного полка - 50-го (Ново-Нежино). Таким образом, в советской морской авиации накануне Великой Отечественной войны имелось четыре минно-торпедных и один бомбардировочный полк, оснащенные самолетами Ильюшина. Дальнейшего развертывания МТА предвоенными планами не намечалось - более актуальным считалось развертывание новых частей пикирующих бомбардировщиков, прекрасно зарекомендовавших себя в качестве средства поражения морских целей в военных компаниях немцев на Западе.

Необходимо отметить, что накануне Второй Мировой войны спор между авиабомбой и торпедой в плане выбора оптимального авиационного противокорабельного оружия был еще весьма далек от разрешения. Авиаторы всех стран пылко боролись за самостоятельность своего вида вооруженных сил и плохо шли на компромиссы с моряками, хотя бы в области специальных видов оружия. Авиаторпеды оставались уделом немногочисленных подразделений флотских гидроторпедоносцев и палубных машин. Очевидно, что и те и другие заметно проигрывали армадам скоростных цельнометаллических ╚бомберов╩ по ЛТХ, что неизбежно бросало тень на саму идею минно-торпедной авиации. Единственная страна, избежавшая всеобщего ослепления - Япония - получила в награду превосходный для своего времени базовый торпедоносец G3M, а вскоре и еще более совершенный G4M. Последний существенно превосходил ильюшинский торпедоносец по радиусу действия и оборонительному вооружению. В остальных странах к началу Второй Мировой войны базовая колесная авиация находилась в младенческой стадии. Так, например, береговое командование Великобритании располагало всего 4 эскадрильями устаревших бипланов-торпедоносцев ╚Уайлдбист╩ (две в метрополии и две в Сингапуре), которые лишь в самом конце 1939 г. начали заменяться на современные, но ненадежные ╚Бофорты╩.

В Советском Союзе, который в то время плелся в хвосте военно-морской моды, сложилась достаточно парадоксальная ситуация. Имея в своем распоряжении уже в середине 30-х годов весьма многочисленную морскую базовую авиацию, наши флотоводцы так и не смогли сформировать четкую концепцию ее строительства и применения, и, как следствие, оторвать боевую подготовку морской авиации от сухопутных ВВС. Больше всего от этого пострадала МТА. Хотя впервые торпедоносцы принимали участие в учениях в 1933 г., долгое время для них не было разработано не боевых инструкций, ни наставлений, ни курса боевой подготовки. ╚Временное наставление по боевым действиям минно-торпедной авиации╩ появилось только в 1940 г. Дополнял о ситуацию, как уже указывалось, длительное отсутствие надежных авиаторпед. Не случайно в ходе советско-финляндской войны ДБ-3 не сделали с торпедами ни одного вылета.

Боевая подготовка экипажей в соответствии с профилем применения началась фактически только в 1940 г. По итогам года подготовку лишь одного полка оценили как ╚удовлетворительную╩, а два других получили ╚неуды╩. На Балтике торпедометание по движущимся целям еще и не начиналось, на Черном море лишь отдельные экипажи освоили низкое торпедометание. Практическое освоение методов применения торпед продолжилось в 1941 г Его интенсивность нельзя назвать высокой. Так, в 1-м МТАП за первую половину года произвели всего 78 сбрасываний ходовых торпед и болванок. Две эскадрильи полка из пяти успели обучить низкому торпедометанию, три остальные - высотному. С минами многие балтийские экипажи вообще не летали, хотя все самолеты имели оборудование для подвески МАВ-1 и АМГ-1. В ВВС Черноморского флота количество подготовленных экипажей было еще меньше - по одной эскадрилье для низкого и высотного торпедометания.

На начало июня 1941 г строевые части морской авиации обладали в общей сложности 239/199 исправными ДБ-3 (1-й МТАП - 60/50; 2-й МТАП - 71/54. 4-й МТАП - 47/40; 50-й МТАП - 40/34; 57-й БАП - 21/21). Все это были машины на базе ДБ-3Б, за исключением одной эскадрильи ДБ-3Ф на Черном море, двух эскадрилий в составе 1-го МТАП и такого же числа в 57-м БАП (в последнем на вооружении находились обычные бомбардировщики, сведений по ТОФу нет).







 ЛТХ:
Модификация   ДБ-3Т
Размах крыла, м   21.44
Длина, м   14.22
Высота, м   4.19
Площадь крыла, м2   65.60
Масса, кг
  пустого самолета   4298
  нормальная взлетная   6494
Тип двигателя   2 ПД М-85
Мощность, л.с.   2 х 780
Максимальная скорость , км/ч
  на высоте   395
  у земли   320
Крейсерская скорость , км/ч   280
Практическая дальность, км   1800
Практический потолок, м   7800
Экипаж   3
Вооружение:   три 7.62-мм пулемета ШКАС (боезапас 2500 патронов)
  Бомбовая нагрузка - 1000 кг


 Доп. информация :


  Чертеж "Ильющин ДБ-3Т"
  Фотографии:

 Опытный ДБ-3Т

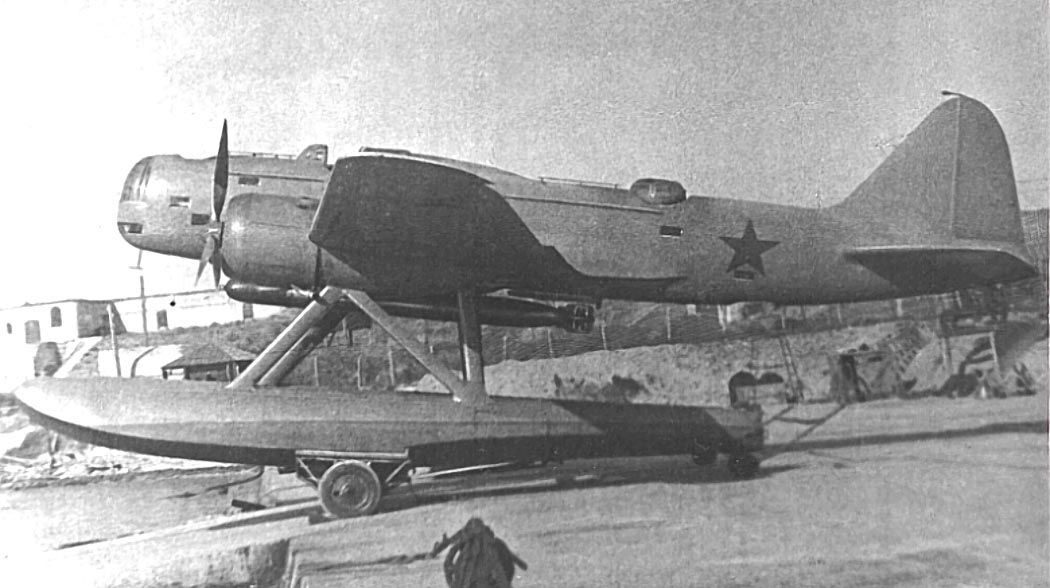

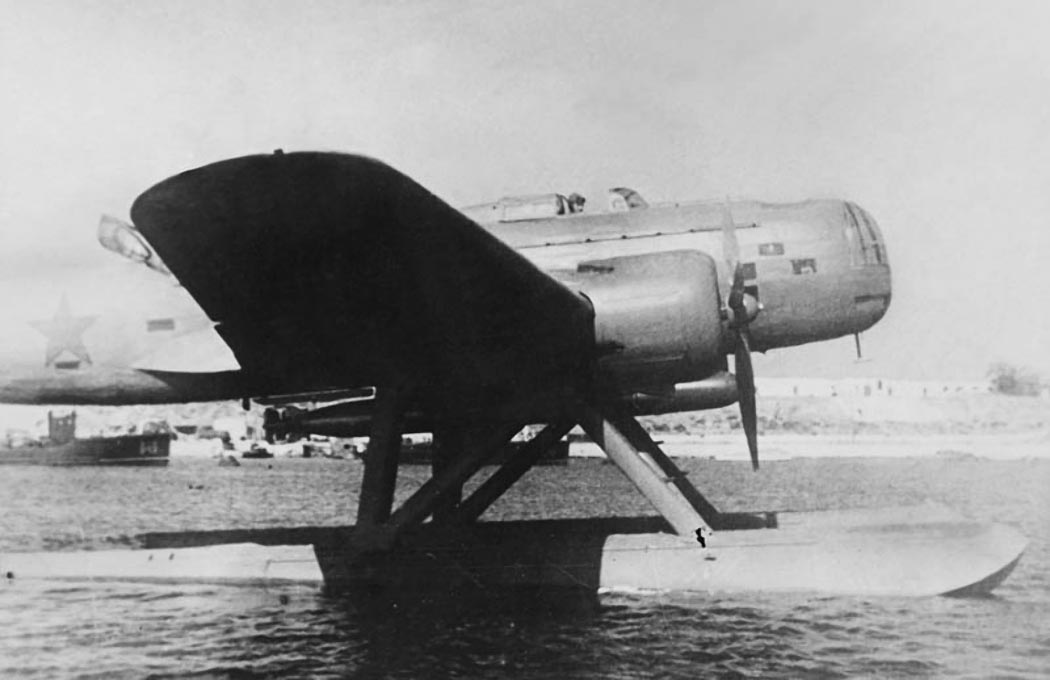

 Опытный ДБ-3ТП 2М-86, испытывавшийся в НИИ ВВС ВМФ в Севастополе летом 1938г

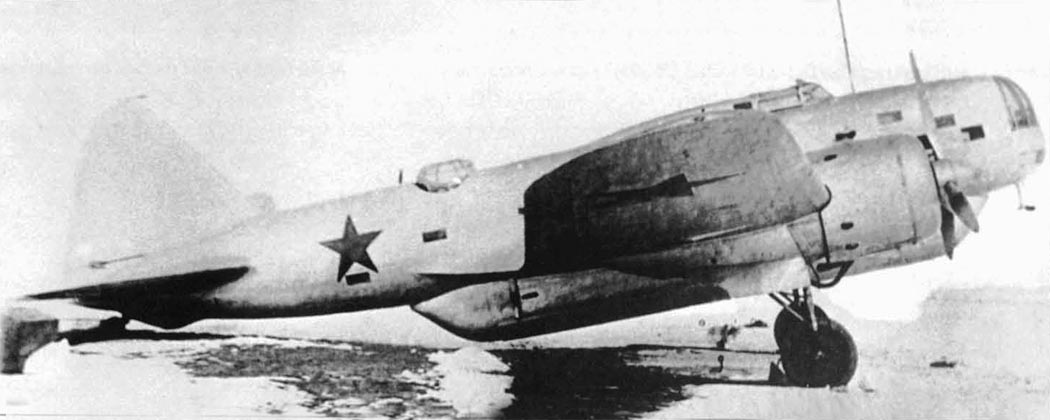

 Серийный ДБ-3Т
 Серийный ДБ-3Т
 ДБ-3Т Балтфлота
 Опытный ДБ-3Т 2М-86 с подфюзеляжным обогреваемым контейнером

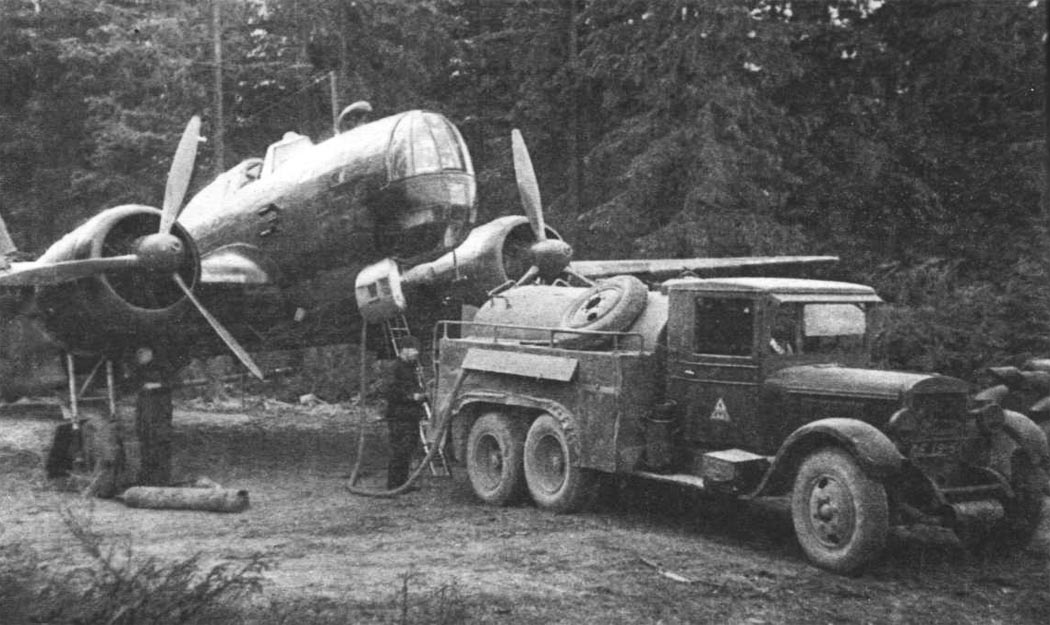

 Подготовка к вылету ДБ-3Т 1-го мтап Балтийского флота
 Подвеска торпеды 45-36АН на ДБ-3Т
 Подвеска мины АМГ-1 на ДБ-3Т

 Схемы:

 ДБ-3Т

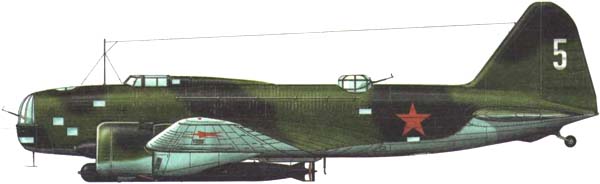

 Варианты окраски:

 ДБ-3Т 1 мтап Балтфлота
 ДБ-3Т 1 мтап Балтфлота
 ДБ- 3Т
 ДБ-3  1 аэ 1 мтап Балтфлота
 ДБ-3Т  2 мтап ВВС ЧФ
 Опытный ДБ-3Т 2М-86 с подфюзеляжным обогреваемым контейнером
 ДБ-3ТП
