   Як-9Р

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1943
Тип: Фронтовой разведчик
  ЛТХ     Доп. информация



Як-9Р (разведчик) с двигателем М-105ПФ и винтом ВИШ-61П представлял собой модификацию серийных самолетов Як-9 или Як-9Д и отличался от них в основном наличием фотооборудования.

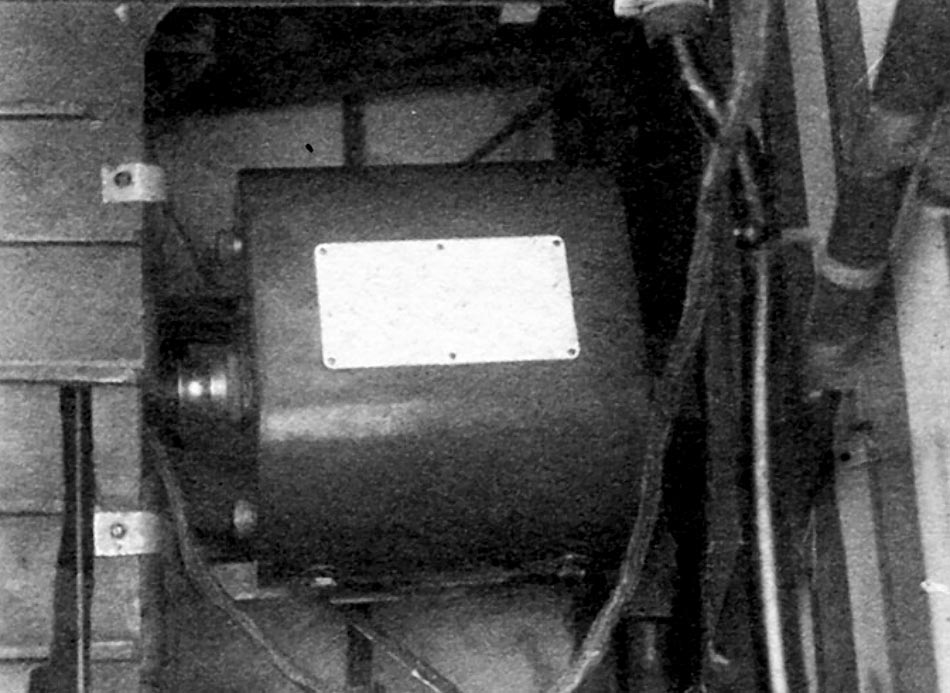

Фотоаппарат устанавливался на специальном кронштейне в днем отсеке фюзеляжа и предназначался для плановой аэрофотоемки. В нижней части фюзеляжа против объектива был сделан люк со шторкой, открываемый летчиком из кабины при помощи особого управления. Командный прибор устанавливался в кабине на правой откидной панели.

Як-9Р выпускался в вариантах ближнего и дальнего разведчиков, отличавшихся друг от друга фотооборудованием, вооружением и запасом горюче-смазочных материалов. Як-9Р в варианте ближнего разведчика выпускался на базе серийного Як-9. На нем был установлен аэрофотоаппарат АФА-ИМ. По полетной массе, запасу горючего, основным летно-тактическим характеристикам, а также по технике пилотирования, устойчивости и управляемости этот самолет не отличался от серийных двухбачных Як-9.

При полете с открытым люком фотоаппарата максимальная скорость практически не изменялась. Самолет предназначался для выполнения плановой аэрофотосъемки с высот от 300 до 3000 м. Качество фотоснимков (резкость) было удовлетворительным и соответствовало возможностям аэрофотоаппарата данного типа.

Як-9Р в варианте ближнего разведчика выпускался на заводах НКАП небольшими сериями или модифицировался (дорабатывался, переоборудовался) в частях силами ПАРМов (походных авиаремонтных мастерских) или ремонтных баз воздушных армий по чертежам, разработанным ОКБ, поэтому точное число таких самолетов неизвестно.

На основании приказа НКАП от 5 июня 1943 г., головной образец Як-9Р N05-017 в варианте ближнего разведчика с АФА-ИМ был изготовлен 16 июня 1943 г. на омском заводе N166, собран на московском заводе N301 в сентябре 1943 г. и успешно прошел контрольные испытания в НИИ ВВС с 21 сентября по 10 октября 1943 г. (летчик А.Г.Прошаков, инженер Г.А.Седов) . Разработанная ОКБ схема установки АФА-ИМ рекомендована как типовая при доработке находящихся в строевых частях бое- вых истребителей Як-9 в ближний разведчик Як-9Р.

Як-9Р в варианте дальнего разведчика строился в заводских условиях на базе Як-9Д и имел аэрофотоаппарат АФА-ЗС/50 (фокусное расстояние 50 см). Четыре бензобака с расходным баком общей вместимостью 480 кг обеспечивали дальность полета 1400 км. На части самолетов вооружение состояло из одной пушки ШВАК с боезапасом 120 снарядов, на других самолетах - осталось, как на Ях-9Д, т.е. имелся еще синхронный пулемет УБС с боезапасом 200 патронов. В первом варианте вооружения Як-9Р оборудовался радионолукомпасом РПК-10, авиагоризонтом АГП-2 и радиостанцией РСИ-4, что облегчало выход на свой аэродром при полете по большим ломаным маршрутам и обеспечивало более широкое использование самолета в плохих метеоусловиях. Установка АФА-ЗС/50 на Як-9Р приводила к смещению центровки назад на 0,3% САХ, что оказывало положительное влияние на управляемость самолета в воздухе и устойчивость на земле.

Як-9Р в варианте дальнего разведчика строился на омском заводе N166. По состоянию на 13 августа 1943 г. было выпущено 35 серийных Як-9Р. Их государственные или контрольные ис- пытания не проводились. Войсковые испытания на боевое применение проходили в 48-м гв. полку дальних разведчиков Главного Командования КА (командир полка - гв. подполковник Садов) с 23 сентября по 12 октября 1943 г. на Степном фронте с аэродромов Основа (Харьков) и Полтава.

За время этих испытаний на пяти Як-9Р было совершено 45 боевых вылетов на разведку с общим налетом 67 ч 30 мин. Испытания показали, что самолет вполне пригоден для выполнения задач воздушной разведки,

При благоприятных метеусловиях боевые задания выполнялись высотах 5000...8000 м, а при плохих - на высотах до 300 м. Резкость изображения снимков, снятых АФА-ЗС/50, позволяла легко дешифровать как военные, так и топографические объекты. По своим летно-боевым качествам Як-9Р позволял более успешно и с меньшим по сравнению с Пе-2 риском выполнять задачи разведки в районах, насыщенных зенитной артиллерией и истребителями противника при таком же радиусе действия, как у Пе-2.

Однако, несмотря на ряд положительных сторон (скорость, маневренность, обороноспособность и др.), Як-9Р не мог заменить полностью Пе-2 по следующим причинам: Як-9Р не обеспечивал достаточно хорошего обзора земли (для этого необходимо было давать крен), поэтому точность съемки маршрута или объекта у него была ниже; на Пе-2 летчик, штурман и радист сообща больше видели, запоминали и записывали, чем один летчик на Як-9Р, которому надо было следить за воздухом, ориентироваться, отыскивать объект, управлять самолетом и фиксировать данные разведки.

Як-9Р хорошо дополнял Пе-2 и применялся в районах, где выполнение задач на Пе-2 было затруднительно из-за противодействия зенитной артиллерии и истребителей противника. Як-9Р войсковые испытания выдержал и был рекомендован для вооружения разведывательных частей ВВС для применения, главным образом, в районах с сильной ПВО.



 ЛТХ:
Модификация   Як-9Р
Размах крыла, м   9.74
Длина, м   8.50
Высота, м   3.00
Площадь крыла, м2   17.15
Масса, кг
  пустого самолета   2287
  нормальная взлетная   3082
Тип двигателя   1 ПД Климов ВК-105ПФ
Мощность, л.с.   1 х 1180
Максимальная скорость , км/ч
  у земли   520
  на высоте   598
Практическая дальность, км   1400
Скороподъемность, м/мин   962
Практический потолок, м   9600
Экипаж, чел   1
Вооружение:   одна 20-мм пушка ШВАК с боеприпасом 120 патронов и
  один 12.7-мм пулемет УБС с 200 патронами


 Доп. информация :


  Чертеж "Яковлев Як-9"
  Чертеж "Яковлев Як-9Р"
  Фотографии:

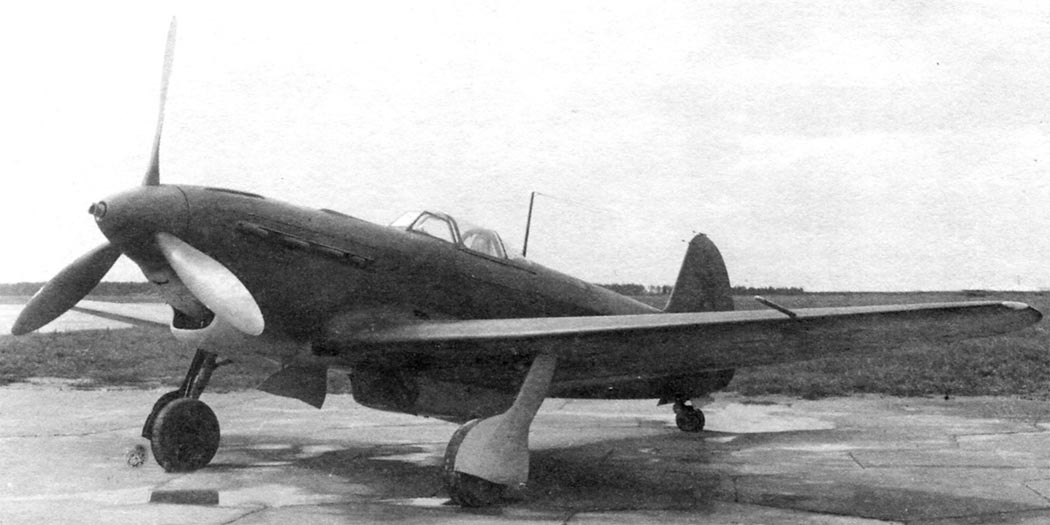

 Як-9Р

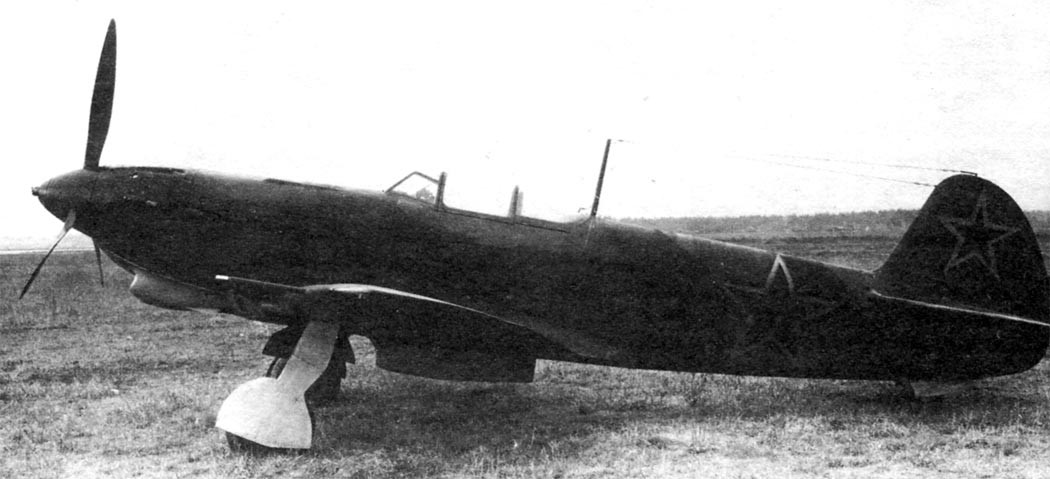

 Як-9Р
 Як-9Р

  Схемы:

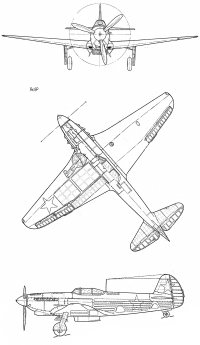

 Як-9Р







Список источников:

А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны
Самолеты Мира. Вячеслав Кондратьев. Самый массовый истребитель
Владимир Котельников. Ближние разведчики, корректировщики Второй Мировой войны 1939-1945
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
