   Hs.130A

Разработчик: Henschel
Страна: Германия
Первый полет: 1939
Тип: Высотный разведчик
  ЛТХ     Доп. информация



В 1938г. доктор Сеевальд из ДФЛ в Берлин-Адлершофе обратился к Hиколаусу из "Хеншель флюгцойгверке" с предложением совместно создать высотный исследовательский самолет для отработки спроектированной также совместно гермокабины и турбокомпрессоров ДФЛ. Конструкторские работы шли в тесном взаимодействии между ДФЛ и "Хеншелем" при полном одобрении исследовательского департамента РЛМ. Работа началась с изготовления двух высотных самолетов под обозначением Hs.128.

По первоначальной схеме, выбранной для Hs.128-V1, самолет получил два двигателя "Даймлер-Бенц" DB-601 с турбокомпрессорами ТК-9 разработки ДФЛ. Ожидалось, что с ними рабочий потолок самолета составит 9000м. Второй Hs.130-V2 с двигателями Jumo-210 и двухступенчатым нагнетателем ТК-16 должен был достигнуть высоты 15000м.

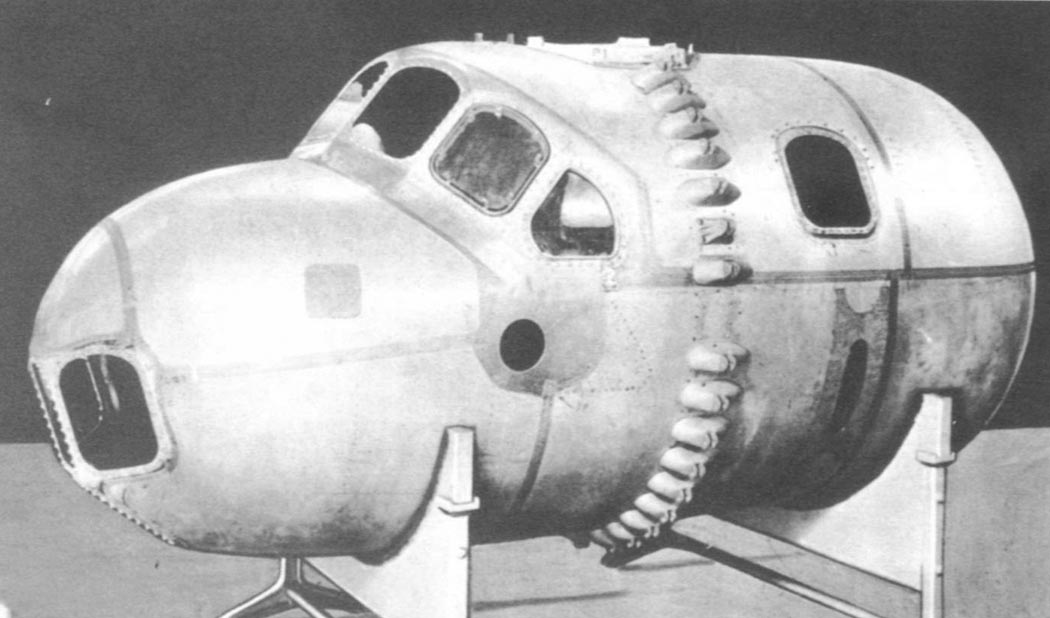

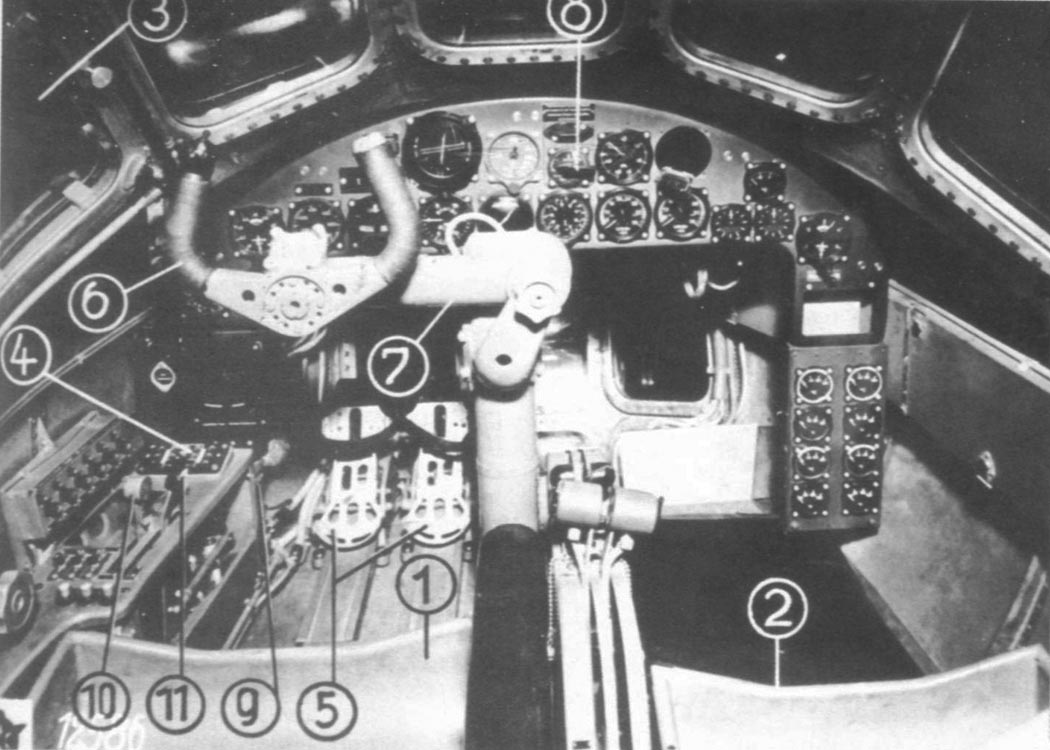

Hs.128 представлял собой цельнометаллический свободнонесущий моноплан с однолонжеронным крылом большого удлинения размахом 26м. Фюзеляж круглого сечения с работающей обшивкой имел длину 14.8м. Гермокабина совместной разработки ДФЛ и "Хеншеля" обеспечивала размещение двух членов экипажа и поддерживала давление эквивалентное высоте 2500м. Кабина была типа "горячие стенки" и представляла собой отдельную конструкцию, крепящуюся к фюзеляжу на посадочном кольце на половине длины. Отсек имел клепанную конструкцию из тонких дюралевых листов. Обогрев кабины обеспечивался горячим воздухом, циркулирующим между кабиной и обшивкой фюзеляжа. Кабина была утеплена алюминиевой фольгой. В ее носу имелись круглые иллюминаторы с двойными стеклами. Шасси было неубирающимся.

Оба опытных самолета были закончены в 1939г. Первые полеты проводились без турбокомпрессоров, но были получены ценные данные по герметичным кабинам. Оба самолета впоследствии испытывались с турбокомпрессорами ДФЛ и "Хирта" и с двигателями DB-601 и DB-605. Испытывались и различные системы форсирования, включая впрыск водно-метаноловой смеси и закиси азота.

Хотя испытания Hs.128 сопровождались постоянными проблемами с двигательной установкой, хорошие высотные характеристики привлекли внимание командира специальной группы дальней разведки Теодора Ровеля. Последний предложил министерству авиации довести Hs.128 в качестве высотного разведчика. Его предложение с энтузиазмом было принято, и "Хеншель" получила указание создать разведывательный вариант самолета под обозначением Hs.130a. Контракт предусматривал изготовления трех опытных и семи предсерийных самолетов.

Работа над Hs.130 шла очень быстро, все три опытных самолета были закончены и полетели до конца 1940г. По сравнению с опытными Hs.128 новый самолет имел крыло меньшего размаха - 22.1м, убираемые стойки шасси и возможность установки пары фотокамер Rb-75/30. Первоначально самолет планировалось оснастить двигателями "Даймлер-Бенц" DB-601D - 12-цилиндровыми жидкостного охлаждения, с двухступенчатыми нагнетателями. Так как они еще не были доведены до необходимой степени надежности, "Хеншель" была вынуждена установить двигатели DB-601R с одноступенчатым нагнетателем, с соответствующим снижением летных данных, что не позволяло использовать его в группе Ровеля.

Предсерийные Hs.130a-0 отличались крылом увеличенного до 25.5м размаха. Все пять самолетов были поставлены в первой половине 1941г. в Эхтердинген для испытаний и доводки. Самолеты постоянно дорабатывались ДФЛ и "Хеншелем", чтобы поднять потолок. Изменения вносились на так называемой "Верфи Люфтганзы" в Эхтердингене. Самолеты с этими доработками получили обозначение Hs.130a-0/U6. Первые два самолета были готовы и полетели в ноябре 1943г.

Hs.130a-0/U6 был оснащен двумя двигателями DB-605В взлетной мощностью 1475л.с. Hа двигатель поставили турбокомпрессор "Хирт"-2281А и систему форсажа GM-1. Впрыск в турбонагеетатель закиси азота повышал высотность двигателя. Размах крыла был увеличен еще больше - до 29м. Запас закиси азота был 830кг. Емкость топливных баков составляла 2525л (в баках перед лонжероном крыла) и еще имелись два 300л сбрасываемых бака. Экипаж состоял из двух человек, оборудование включало два фотоаппарата Rb-75/30.






 ЛТХ:
Модификация   Hs.130a-0/U6
Размах крыла, м   29.00
Длина, м   15.00
Высота, м   4.90
Площадь крыла, м2   81.40
Масса, кг
  нормальная взлетная   11190
  максимальная взлетная   11690
Тип двигателя   2 ПД Даймлер-Бенц DB-605B
Мощность, л.с.   2 х 1475
Максимальная скорость , км/ч
  обычная   418
  с GM-1   467
Практическая дальность, км
  без дополнительных баков   1400
  с дополнительными баками   2200
Максимальная скороподъемность, м/мин
Практический потолок, м   15500
Экипаж, чел   2


 Доп. информация :


  Фотографии:

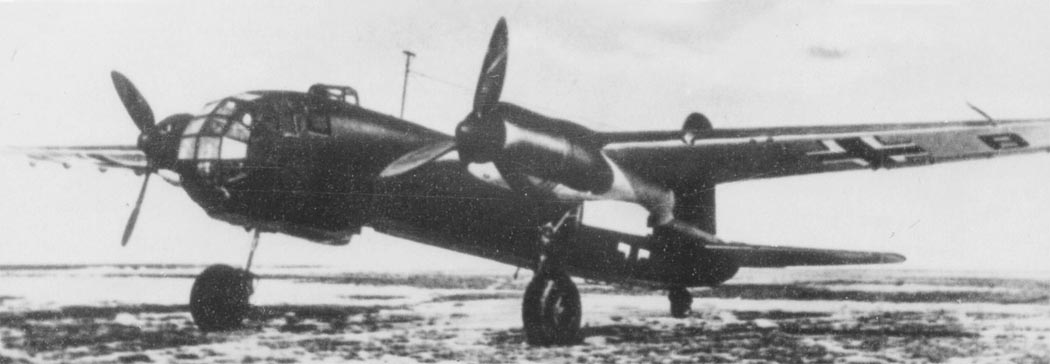

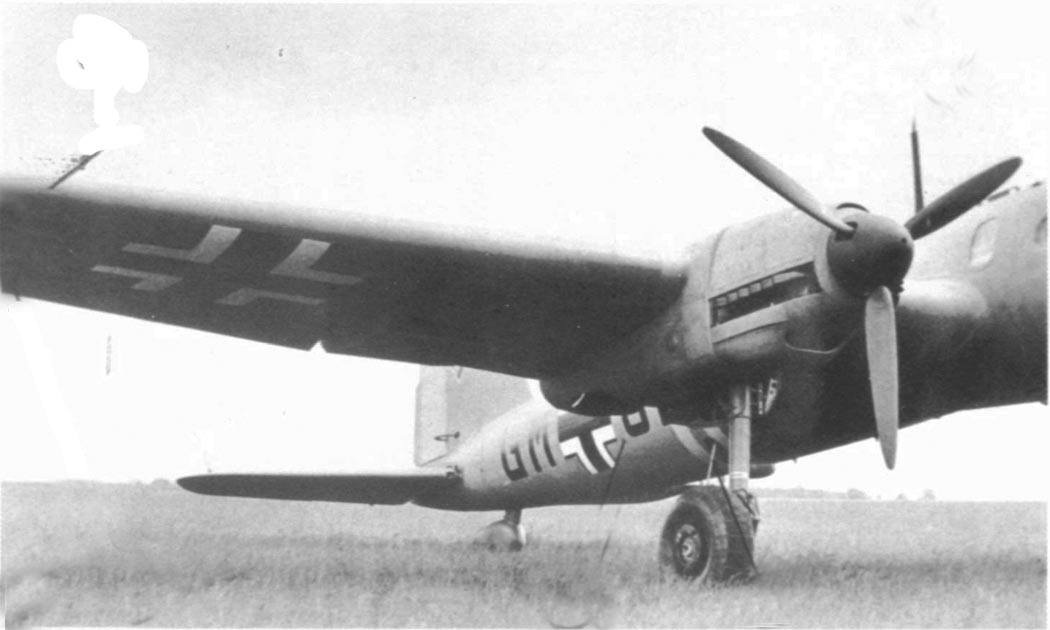

 Hs.130а
 Hs.130а
 Hs.130а
 Hs.130а

  Схемы:

 Hs.130а







Список источников:

Уильям Грин. Крылья Люфтваффе (боевые самолеты третьего рейха)
Luft Archiv.de. Henschel Hs 130
Barbarossa's Hangar
Waffen-Arsenal. Manfred Griehl. Hoehenjagd und Hoehenkampfflugzeuge bis 1945
Joachim Dressel, Manfred Griehl. The Luftwaffe Album
