   Spearfish

Разработчик: Fairey
Страна: Великобритания
Первый полет: 1945
Тип: Палубный торпедоносец
  ЛТХ     Доп. информация



Sperafish - палубный торпедоносец, разработанный английской фирмой Fairey. Самолет разрабатывался по спецификации O.5/43 Королевских ВМС Великобритании и был предназначен для замены торпедоносцев Fairey Barracuda.

Свое происхождение Fairey Swordfish ведет от самолета S.9/30, разработанного по техническому заданию на разведчик-корректировщик, выпущенному в июне 1930 года (вторым участником конкурса был Gloster FS.36). Первый S.9/30 взлетел 22 февраля 1934 года, когда задание уже было аннулировано. Тем не менее оснащенный двигателем Rolls- Royce Kestrel S.9/30 одноместного палубного среднеплана Spearfish, одного из самых больших и тяжелых одномоторных самолетов того времени (размах крыльев 18.30 метра).

Прототип RA356 взлетел 5 июлz 1945 года в Хейсе; вторая машина, собранная в Сток-порте, поднялась в воздух в декабре с полосы аэропорта Рингуэй в Манчестере. Еще две машины, построенные в Хейсе, были облетаны в 1947 году, а пятый и последний Spearfish, собранный в Стокпорте, в воздух не поднимался. Был выдан заказ на 152 серийные машины, впоследствии отмененный.

Spearfish имел ряд интересных особенностей. Большая часть вооружения могла разместиться в просторном бомбоотсеке, позади которого находилась выдвижная антенна РЛС ASV (air-to-surface vessel).

Противолодочное вооружение размещалось во внутреннем отсеке, вмещавшем одну торпеду или 907 килограмм бомб или мин. Так же на самолете были установлены два 12.7-мм пулемета в крыльях и два в подвижной дистанционно-управляемой турели, под крыльями могли размещаться 16 неуправляемых ракет. Возле бомбового отсека размещался противолодочный радар.

Появление турбовинтовых двигателей и победа Fairey в конкурсе на создание двухместного противолодочного самолета (будущего Gannet), поставили крест на программе Spearfish. К окончанию войны с Японией было произведено 5 машин, после чего программу остановили, а самолеты передали командованию Королевских ВМС в 1946 году.

Конструкция самолета.

Свободнонесущий моноплан нормальной схемы, цельнометаллической конструкции.

Крыло - среднерасположенное, двухлонжеронное, состояло из центроплана и складывающихся с поворотом назад консолей. Механизация крыла - односекционные выдвижные закрылки Fairey Youngman. Элероны - односекционные, с осевой аэродинамической компенсацией, имели металлический каркас и полотняную обшивку. Под крылом - узлы подвески бомб и ПТБ.

Фюзеляж - типа полумонокок, овального сечения, с гладкой дюралевой обшивкой. В носовой части - силовая установка, за ней располагался отсек для маслобака и самолетного оборудования. В кабине экипажа места летчика и стрелка размещались в тандем под общим фонарем, имеющим две сдвижные створки. Кабина стрелка была оборудована турелью производства Nash & Thomson со спаренной пулеметной установкой. В средней части фюзеляжа - бомбоотсек.

Хвостовое оперение однокилевое, с низкорасположенным свободнонесущим стабилизатором. Киль и стабилизатор двухлонжеронные, имели металлический каркас и гладкую дюралевую обшивку. Рули высоты и направления с роговой компенсацией, оснащены триммерами. Обшивка рулей полотняная.

Шасси - трехопорное, с хвостовым колесом. Основные стойки телескопические, с одинарными тормозными колесами, убирались в консоли по направлению к концам крыла. Хвостовое колесо свободноориентирующееся, убиралось в хвостовую часть фюзеляжа назад, по потоку. Амортизация стоек масляно- воздушная. Уборка-выпуск шасси и привод тормозов колес - от гидравлической системы.






 ЛТХ:
Модификация   Spearfish
Размах крыла, м   18.30
Длина самолета,м   13.70
Высота самолета,м   4.88
Площадь крыла,м2   49.15
Масса, кг
  пустого самолета   5640
  максимальная взлетная   10001
Тип двигателя   1 ПД Bristol Centaurus 57
Мощность, л.с.   1 x 2585
Максимальная скорость, км/ч   482
Крейсерская скорость, км/ч   416
Практическая дальность, км   1440
Практический потолок, м   7200
Экипаж, чел   2
Вооружение:   четыре 12.7-мм пулемета
  Боевая нагрузка до 907 кг в подфюзеляжном отсеке.
  Торпеда, бомбы или мины.
  Под крыльями - 16 неуправляемых ракет.


 Доп. информация :

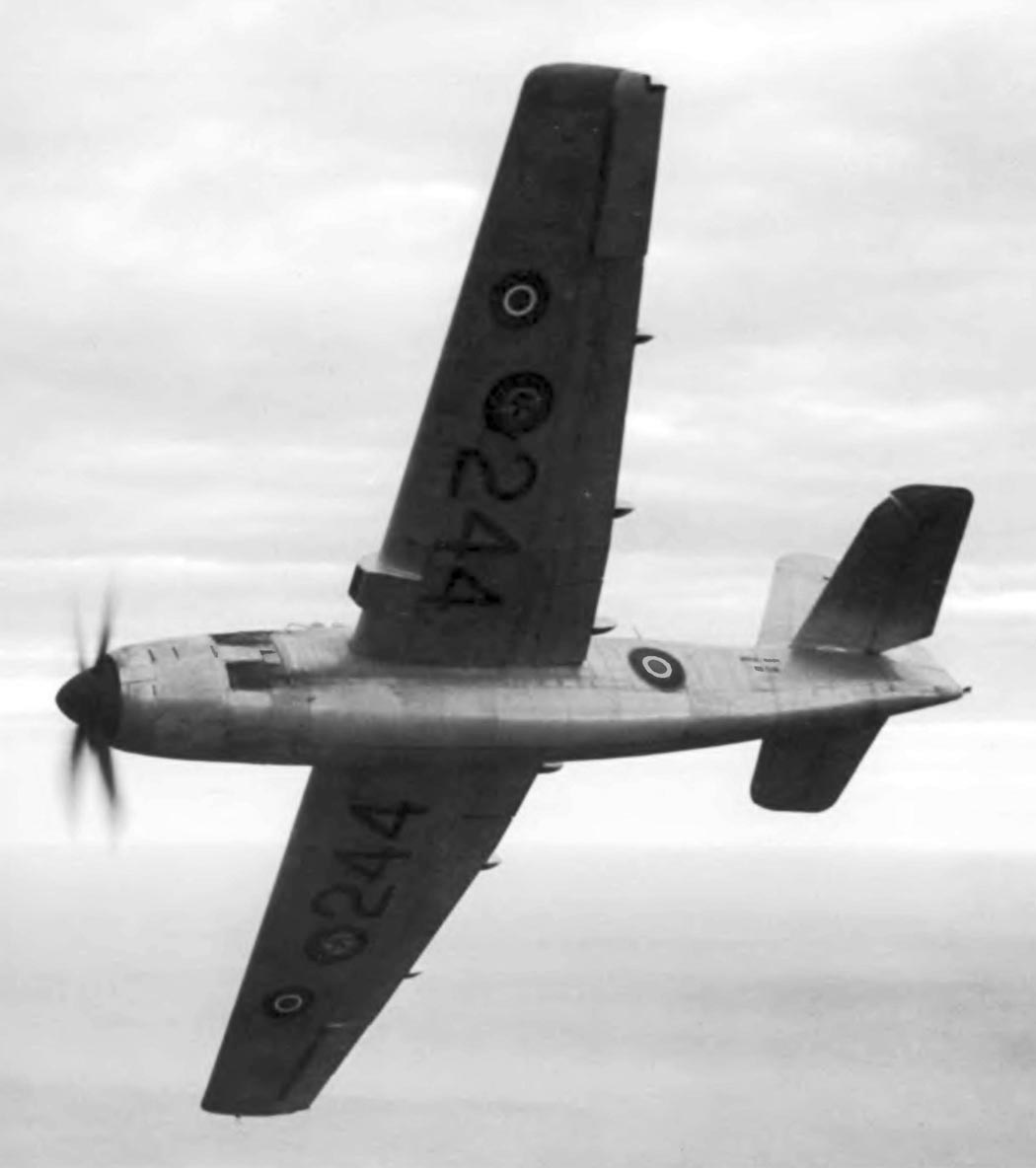

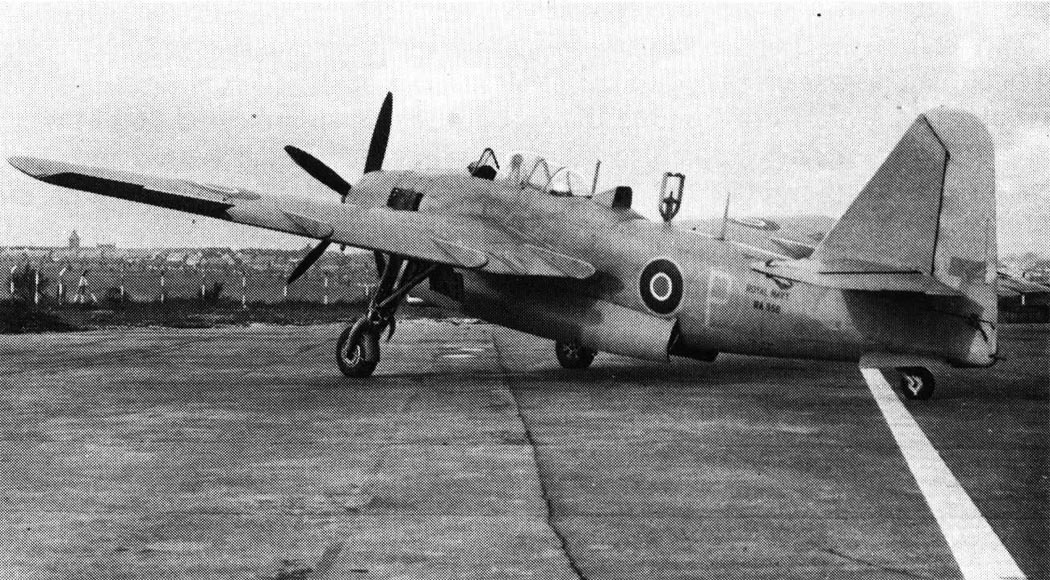

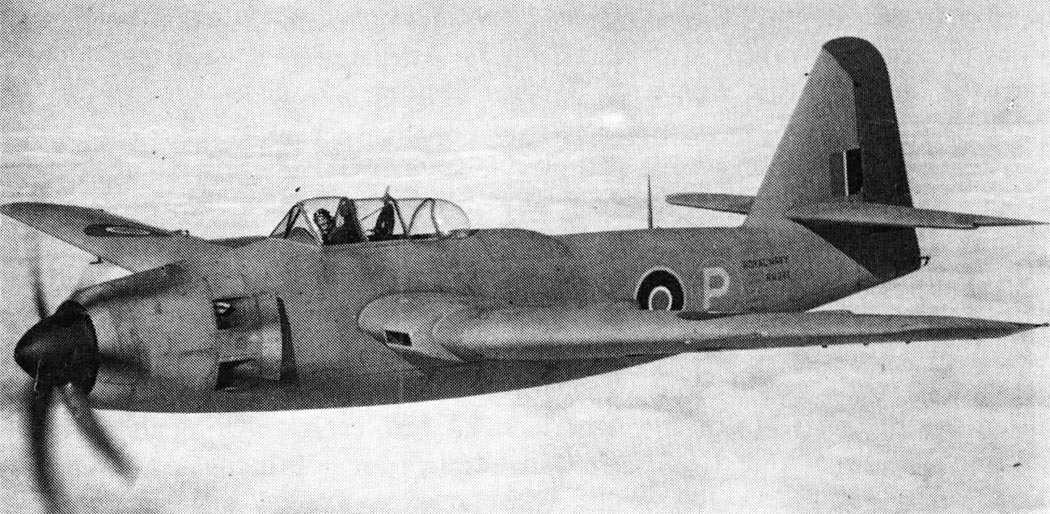

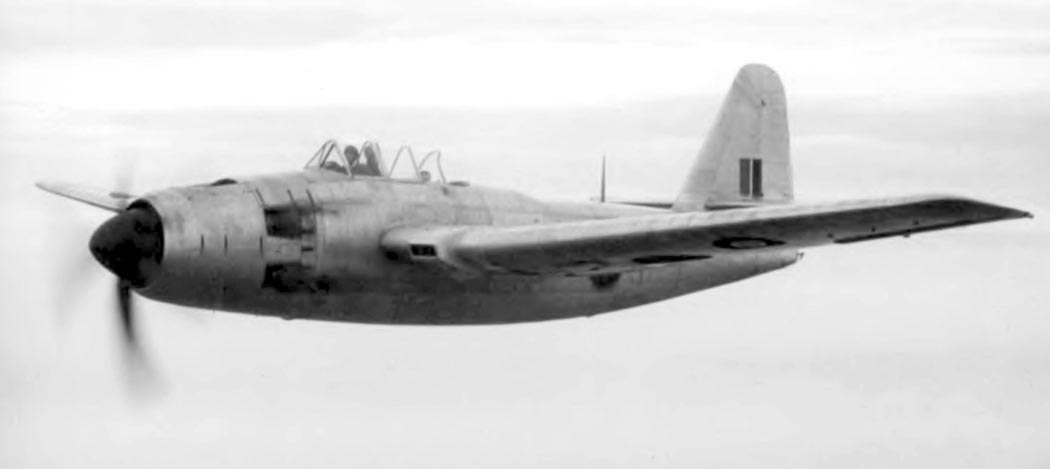

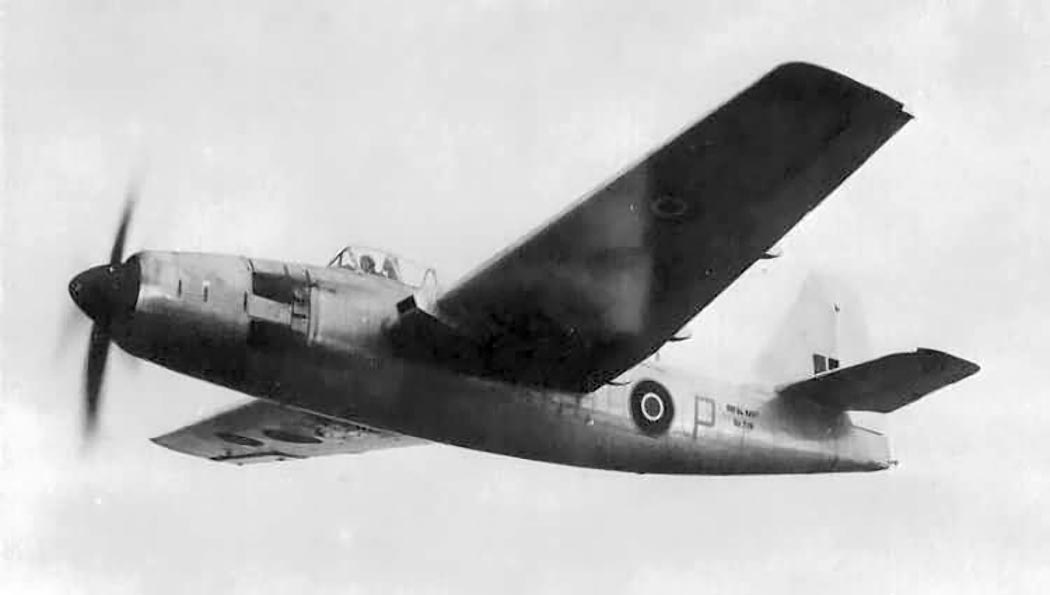

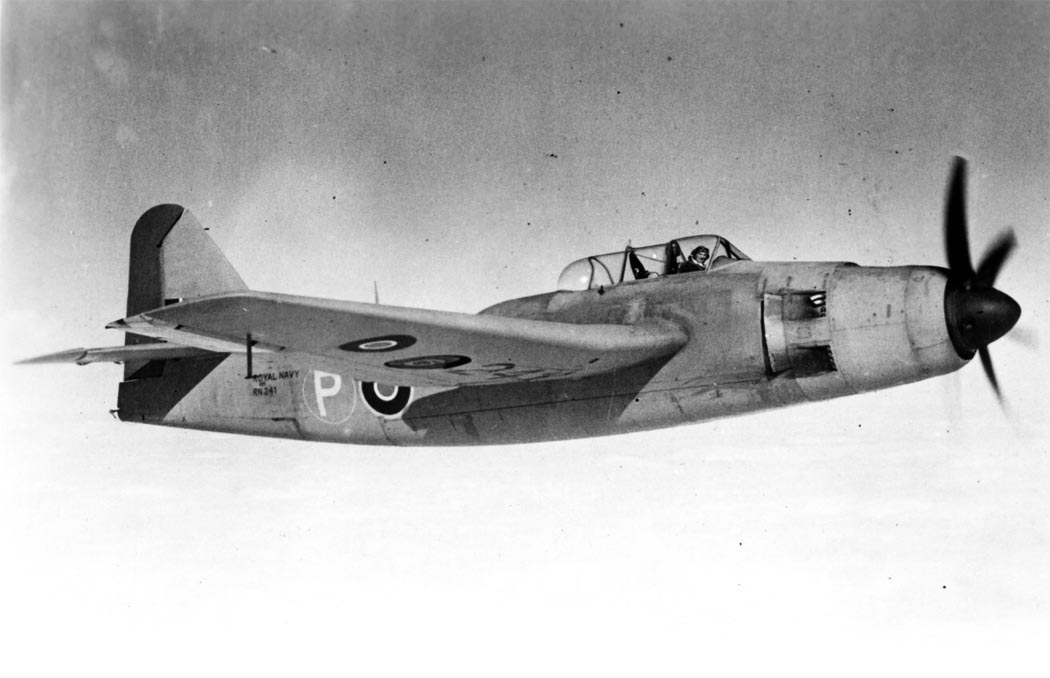

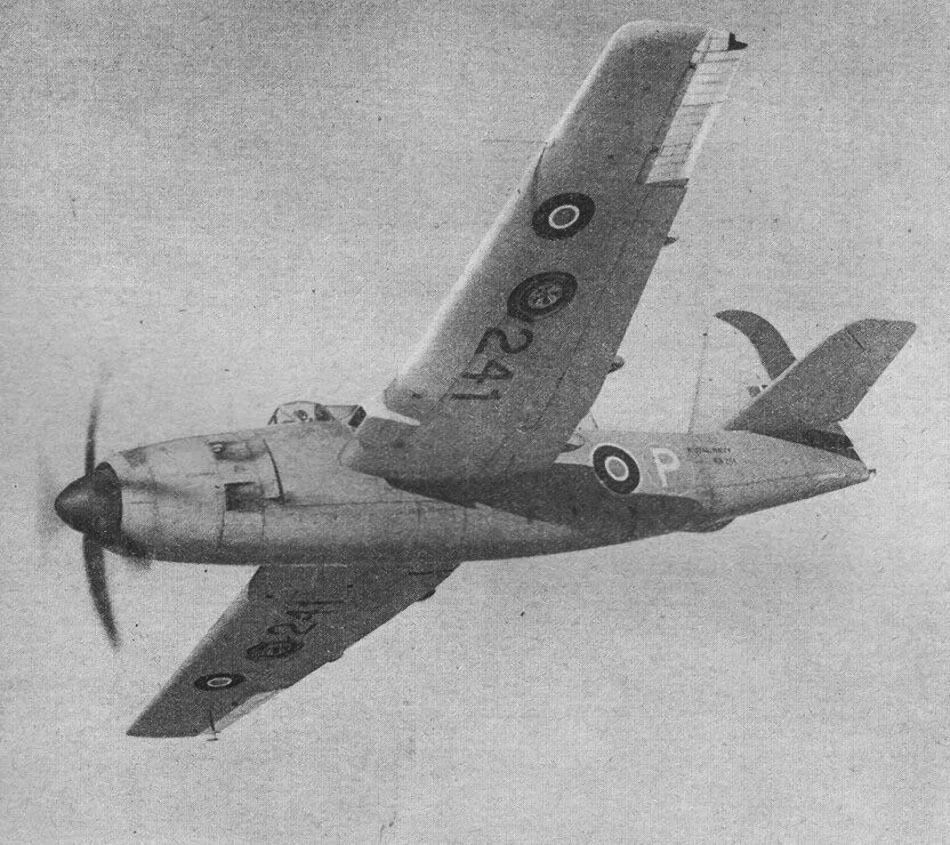

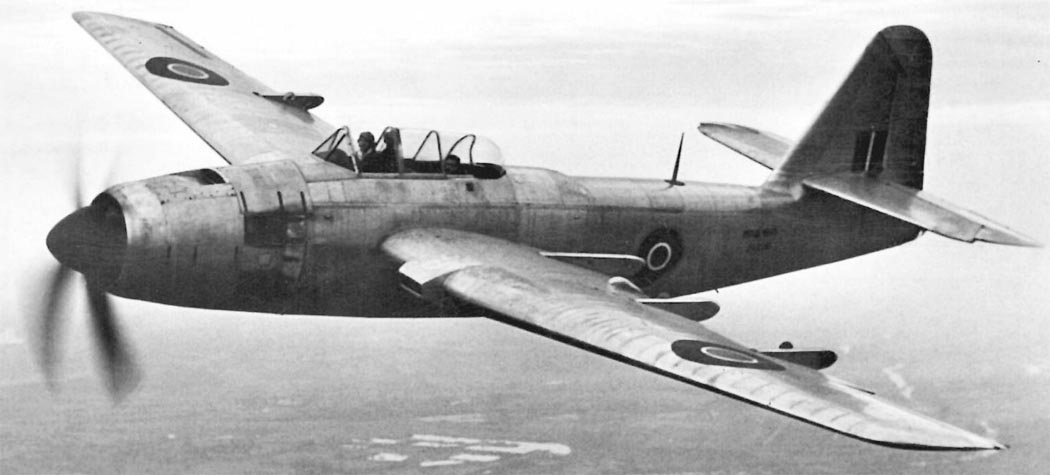

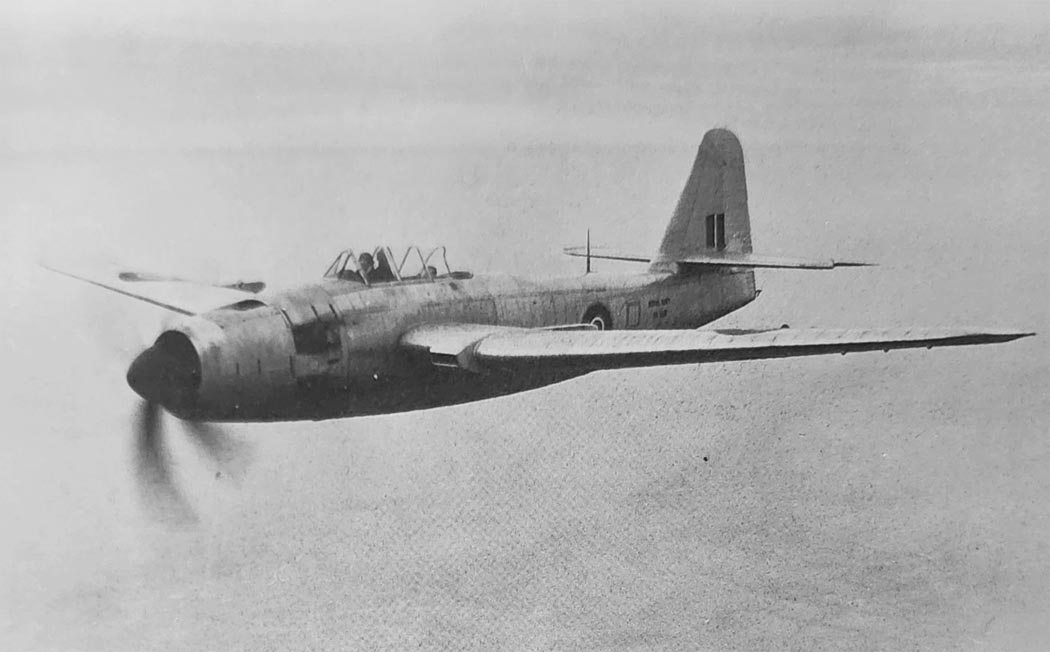

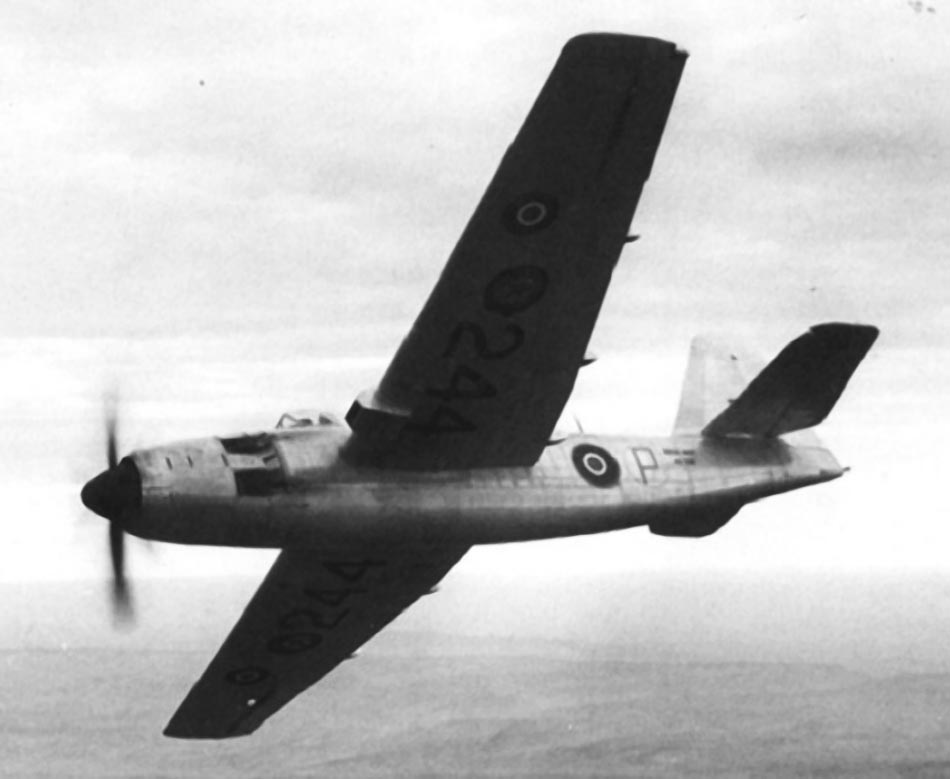

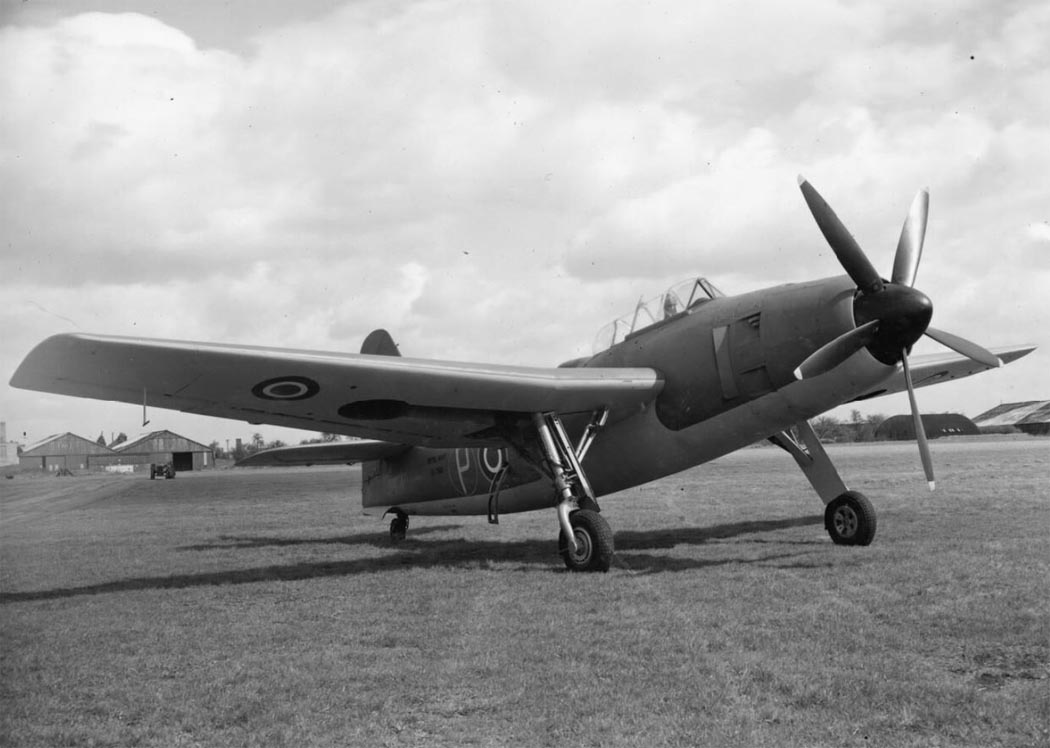

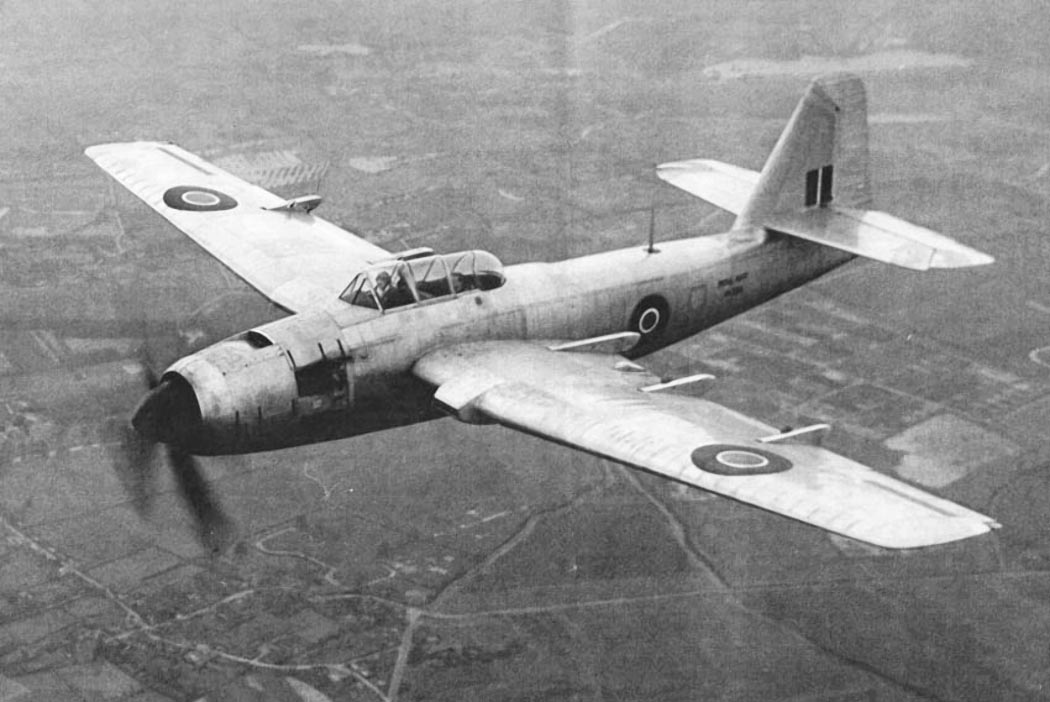

  Фотографии:

 Spearfish
 Spearfish
 Spearfish
 Spearfish
 Spearfish
 Spearfish
 Spearfish
 Spearfish

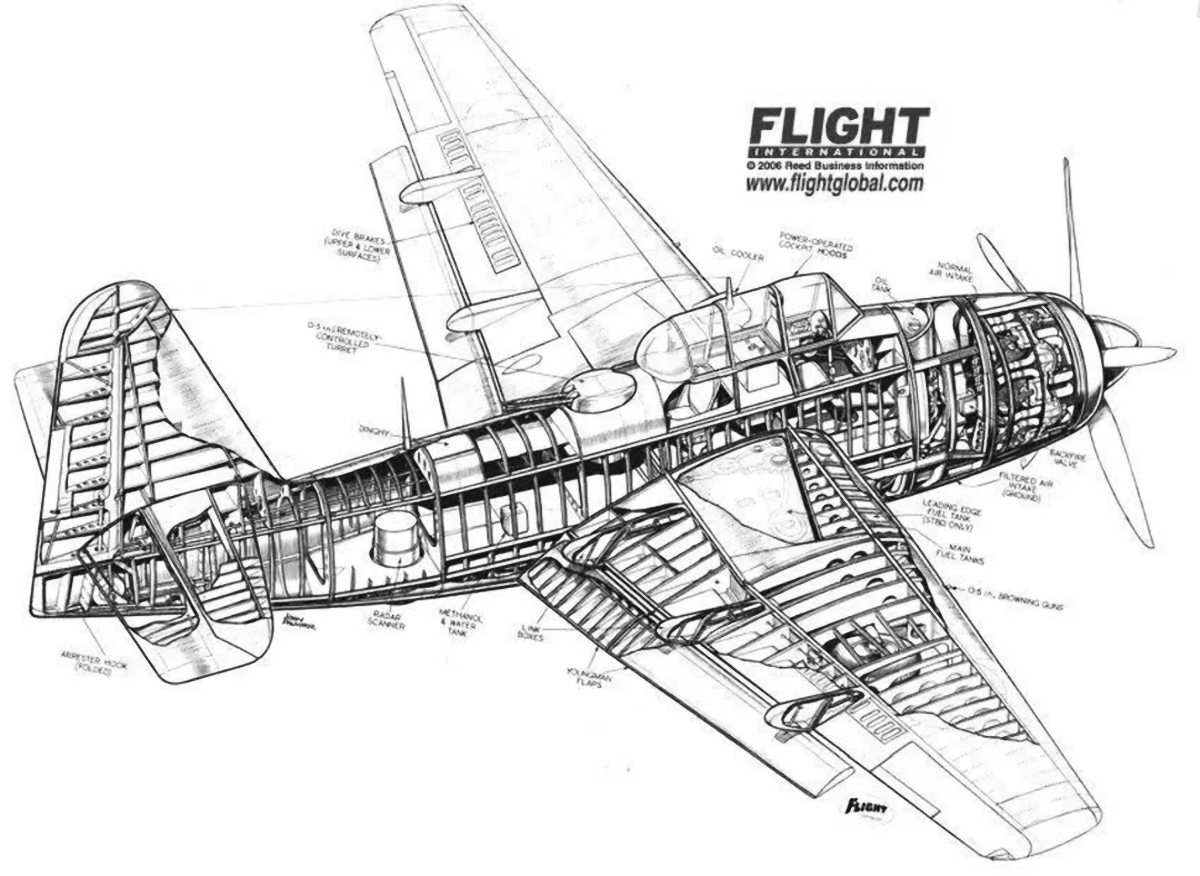

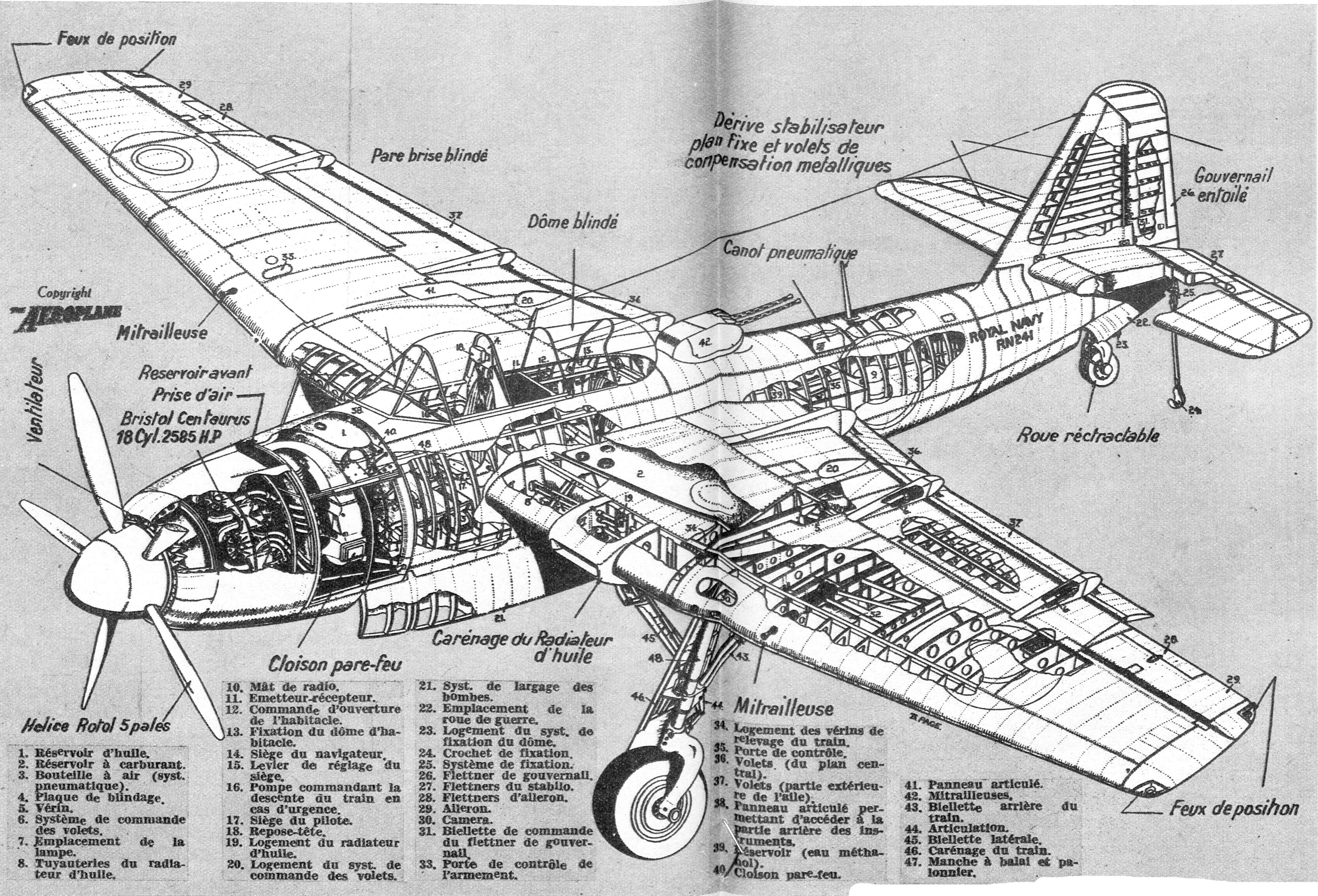

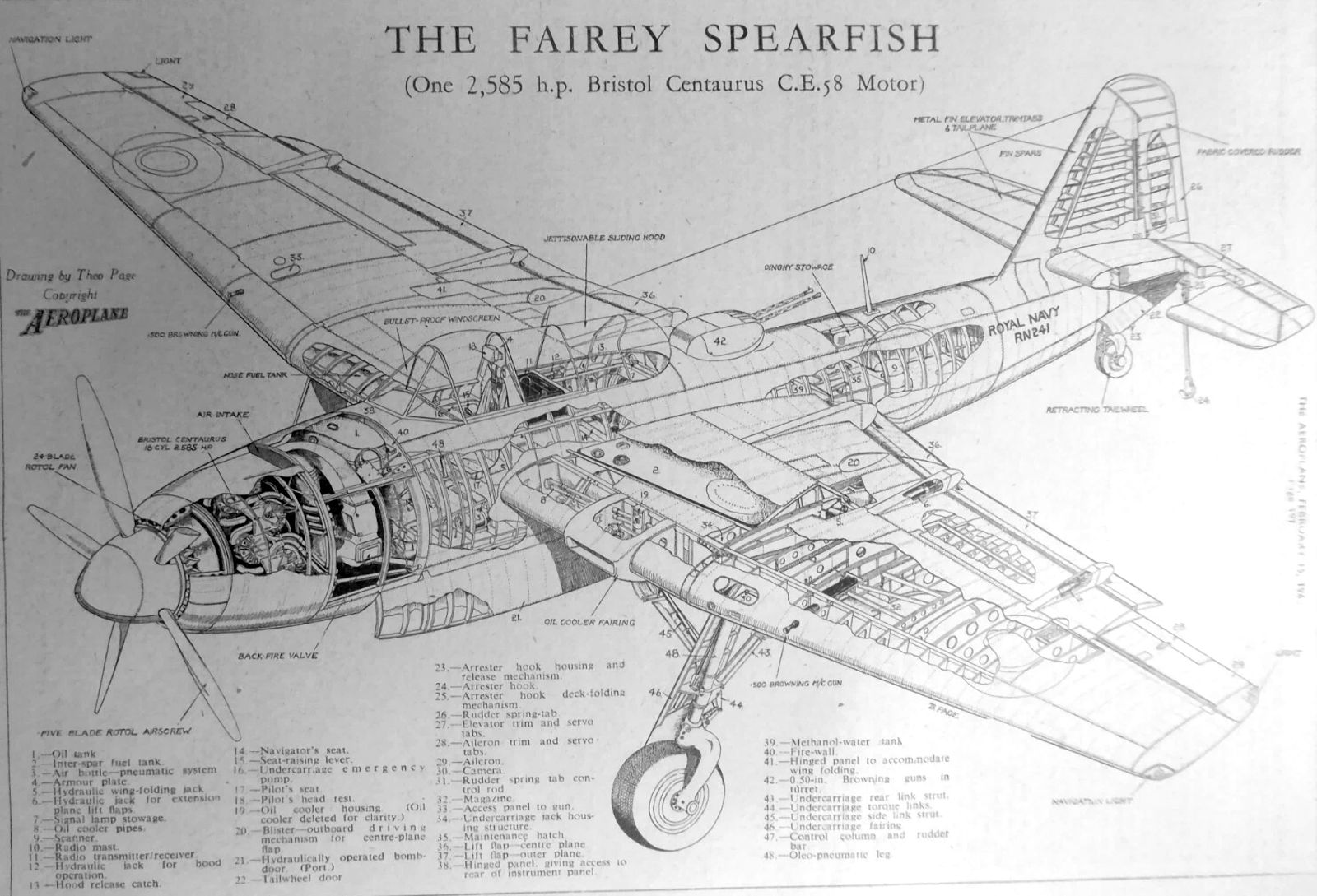

  Схемы:

 Spearfish

  Варианты окраски:

 Прототип Spearfish (RA360)    (c) JMSmith
 Spearfish    (c) JMSmith







Список источников:

Рассылка "Авиационная техника". Fairey Spearfish
Vic Flinthman. British military prototypes and research aircraft 1946 to date
Putnam. H.A.Taylor. Fairey Aircraft Since 1915
1000aircraftphotos.com. Fairey Spearfish Royal Navy
