   L-4 Grasshopper

Разработчик: Piper
Страна: США
Первый полет: 1941
Тип: Легкий многоцелевой самолет
  ЛТХ     Доп. информация



Piper L-4 Grasshopper - самолет связи и корректировщик. Одномоторный подкосный моноплан с верхним расположением крыла и неубирающимся шасси. Военный вариант массового легкомоторного самолета J-3 "Каб". "Каб", также как английский Тэйлоркрафт D, являлся модернизацией Е-2, | сконструированного Г. Тэйлором из "Тэйлор эйркрафт корпорейшн". "Тэйлор эйркрафт", сменив владельца, превратипась в "Пайпер эйркрафт", где группа конструкторов под руководством У. Жамонэ усовершенствовала машину. С 1931 г. J-3 строился серийно заводом "Пайпер" в Лок-Хэвене.

Летом 1941 г. на войсковые испытания передали военный вариант J-3 - ближний разведчик-корректировщик YO-59. После их успешного прохождения развернули серийное производство самолетов для ВВС армии США. Всего по военным заказам изготовлено 5548 экз. С1942 г. О-59 переименовали в L-59, позднее - в L-4.

В годы Второй мировой войны "Грассхоппер" состоял на вооружении в США с конца 1941 г., во Франции - с 1943 г., в Бразилии - с 1944 г. С декабря 1941 г. американские О-59 принимали участие в патрулировании побережья США. С сентября 1942 г. они были размещены в Великобритании как самолеты связи. В ноябре 1942 г. L-4 взлетали с кораблей во время высадки десанта в Северной Африке. Позднее эти машины использовались как корректировщики, санитарные и связные самолеты в Тунисе, на Сицилии, в Италии, в Бирме и Китае. С июня 1944 г., после вторжения в Нормандию, самолеты этого типа активно применялись в Европе. Военные варианты "Каба" прекратили выпускать в 1945 г., гражданские - в 1950 г. L-4 сняли с вооружения в США в ноябре 1947 г.






 Модификации :
 О-59 (L-59, L-4)  с мотором А-65-8, экипаж-2 чел.
 О-59А (L-4A)  с измененным остеклением кабины.
 L-4B  с измененным радиооборудованием.
 L-4F  на базе J-5A с мотором О-235-5, экипаж - 3 чел.
 L-4G  на базе J-5B с мотором О-235-5, экипаж-3 чел.
 L-4Н  вариант модификации G с измененным оборудованием.
 L-4J  с винтом изменяемого шага.



 ЛТХ:
Модификация   L-4
Размах крыла, м   10.67
Длина, м   6.70
Высота, м   2.03
Масса, кг
  пустого самолета   310
  максимальная взлетная   555
Тип двигателя   1 ПД Continental А-65-8
Мощность, л.с.   1 х 65
Максимальная скорость , км/ч   136
Крейсерская скорость , км/ч   109
Практическая дальность, км   305
Практический потолок, м   2830
Экипаж, чел   2


 Доп. информация :


 Фотографии:

 L-4B
 L-4B
 O-59 (L-4)

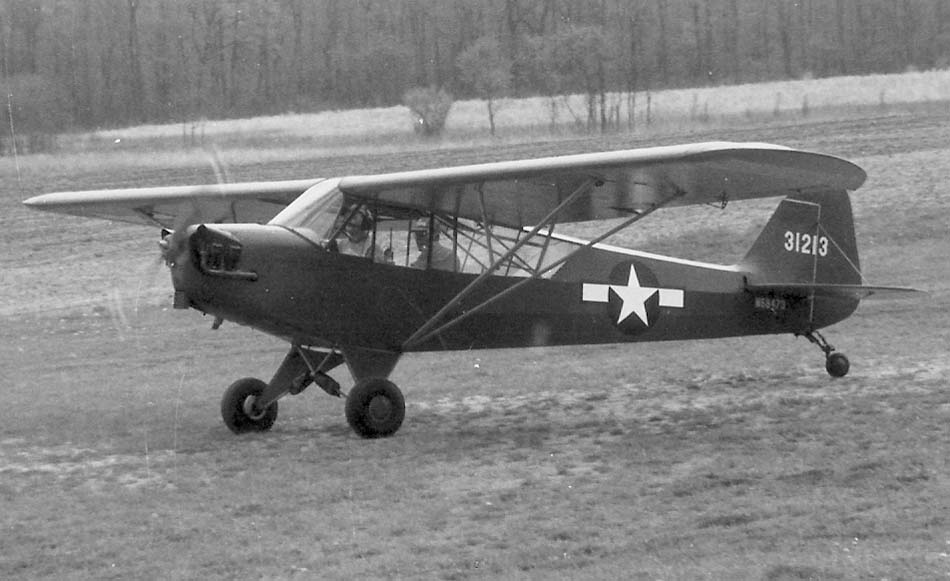

 L-4

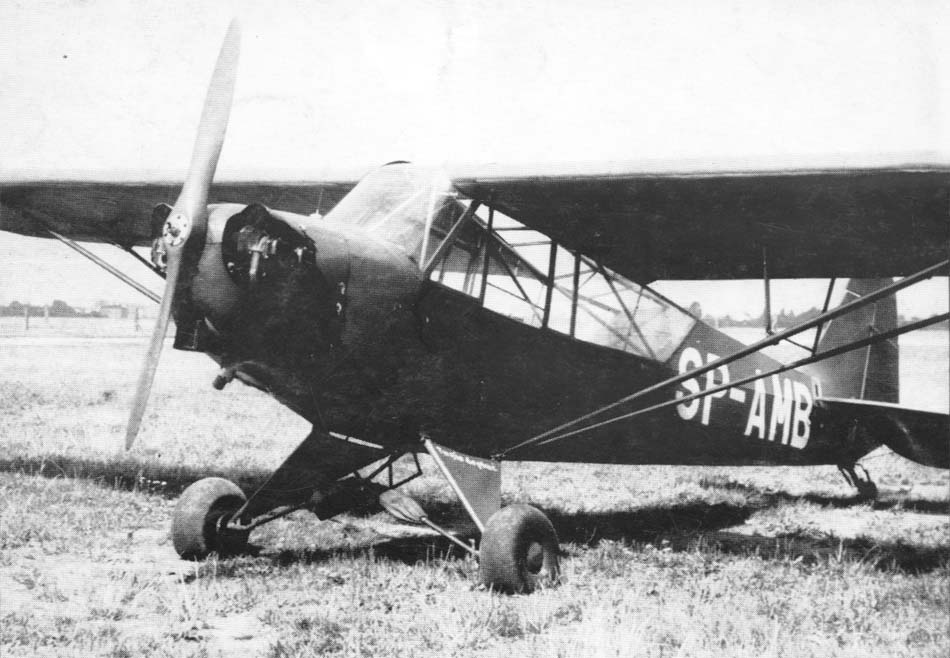

 Гражданский L-4

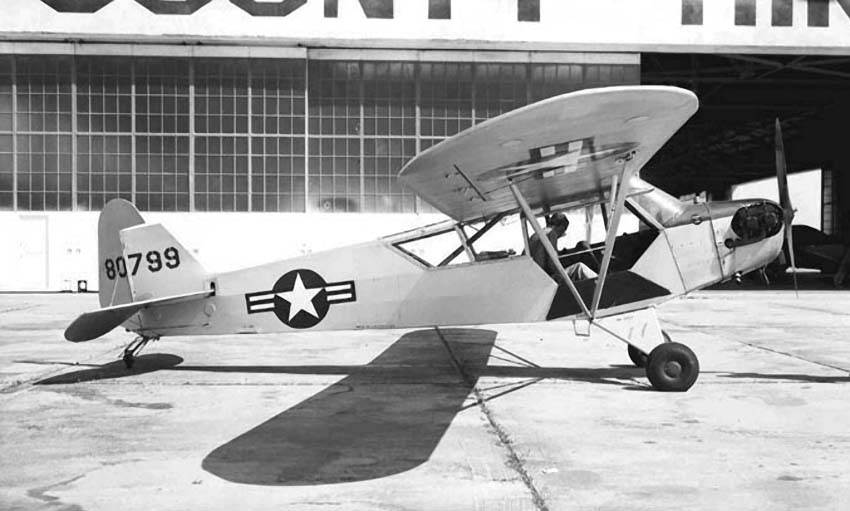

 L-4J

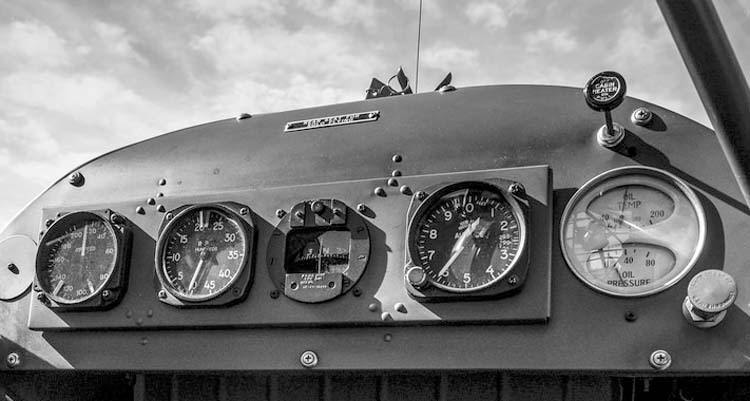

  Кабина пилота L-4J

  Схемы:

 L-4

  Варианты окраски:

 L-4
 L-4J      (c) Gaetan Marie







Список источников:

Владимир Котельников. Самолеты Второй Мировой Войны. Ближние разведчики, корректировщики и штурмовики 1939-1945
USAF Museum. Aircraft Virtual Gallery. Piper L-4 Grasshopper
Daves Warbirds. American Aircraft of World War II
Squadron/Signal. Aircraft Number 1195. Al Adcock. US Liaison Aircraft in action
