   Bu.133 Jungmeister

Разработчик: Bucker
Страна: Германия
Первый полет: 1935
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



Заказов на Bu 131 Jungmann было столько, что вскоре завод в Йохэнништале перестал с ними справляться. Новый завод построили в Рангсдорфе, а компания "Bucker" приступила к проектированию одноместного учебного самолета на базе Bu 131.

Конструкцию и компоновку Bu 133 Jungmeister унаследовал от своего предшественника, но отличался меньшими размерами и двигателем Hirth НМ 6 мощностью 135 л.с. Уменьшение размеров в сочетании с увеличением мощности двигателя положительно отразилось на летных качествах самолета. По результатам испытаний машину рекомендовали к запуску в серийное производство как самолет повышенной подготовки летчиков и самолет первоначального обучения воздушному бою.

Первый серийный вариант обозначался Bu 133A. Количество самолетов, построенных для Люфтваффе, точно не известно. Порядка 50 машин собрала фирма "Dornier-Werke" в Швейцарии для швейцарских ВВС, примерно столько же - фирма CASA для испанских ВВС.

Та кже выпускали еще две модификации самолета -  Bu 133B Jungmeister : обозначение самолетов, строившихся по лицензии, с двигателями Hirth НМ 506 мощностью 160 л. с. (119 кВт) и Bu 133C Jungmeister : самый массовый серийный вариант со звездообразным мотором Siemens Sh 14A-4.






 Модификации :
 Bu.133A  первоначальная модификация.
 Bu.133B

 обозначение построенных по лицензии версий с рядным двигателем Hirt HM 506 мощностью 160 л. с.

 Bu.133C

 обозначение основной серийной версии, имеющей звездообразный двигатель Siemens Sh 14A-4.




 ЛТХ:
Модификация   Bu.133C
Размах крыла, м   6.60
Длина, м   6.00
Высота, м   2.20
Площадь крыла, м2   12.00
Масса, кг
  пустого самолета   425
  максимальная взлетная   585
Тип двигателя   1 ПД Siemens Sh 14A-4
Мощность, л.с.   1 х 160
Максимальная скорость , км/ч   220
Крейсерская скорость , км/ч   198
Практическая дальность, км   500
Практический потолок, м   4500
Экипаж, чел   1


 Доп. информация :


  Фотографии:

 Bu.133V-1
 Bu.133A
 Bu.133A

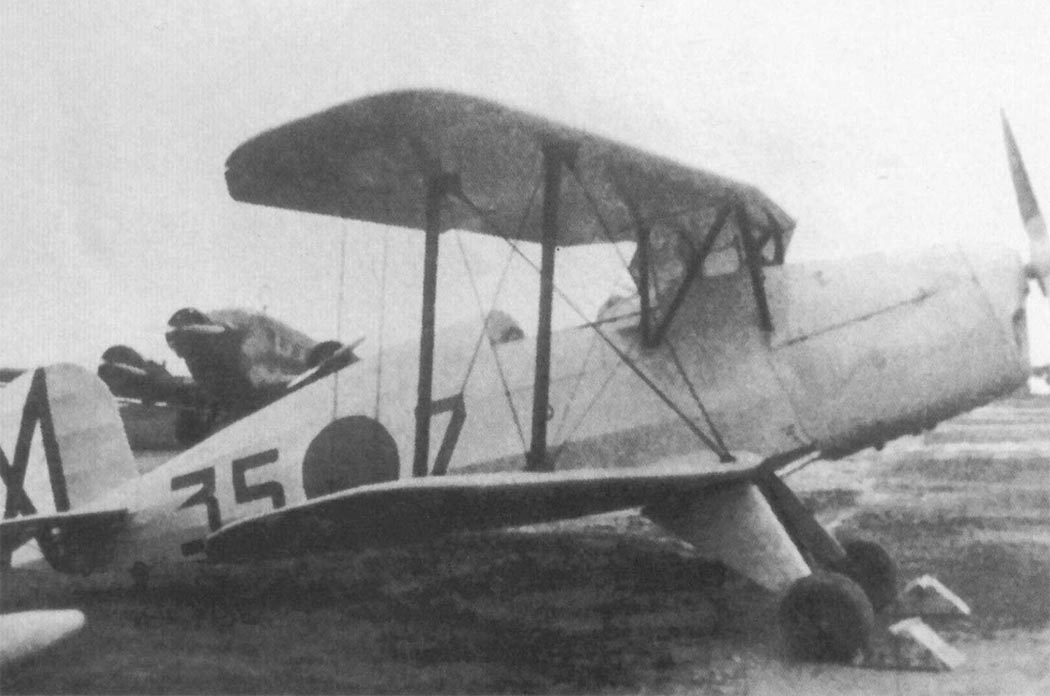

 Испанский лицензионный Bu.133A
 Bu.133B
 Bu.133B
 Bu.133B
 Bu.133С
 Bu.133С

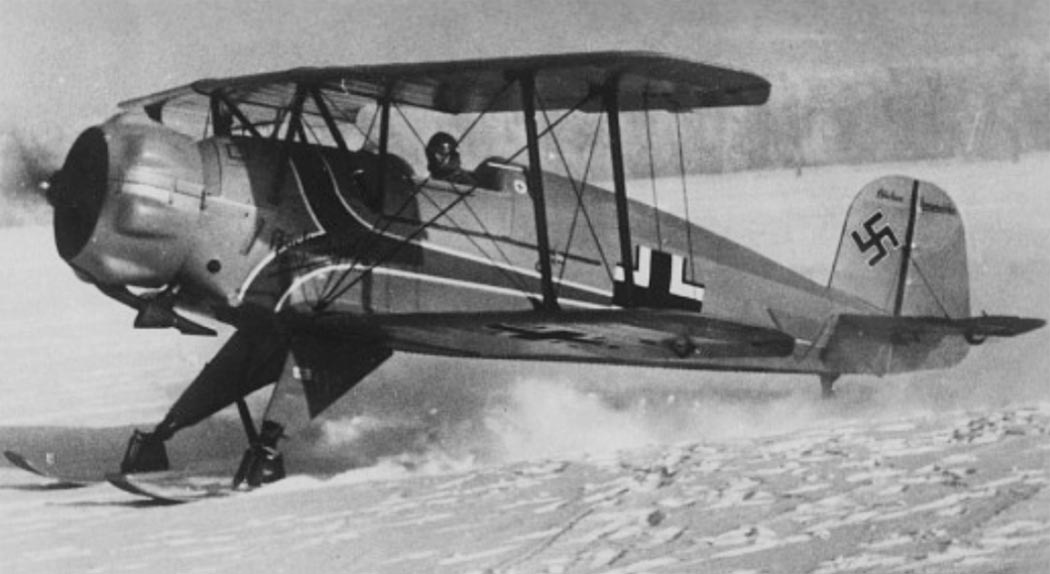

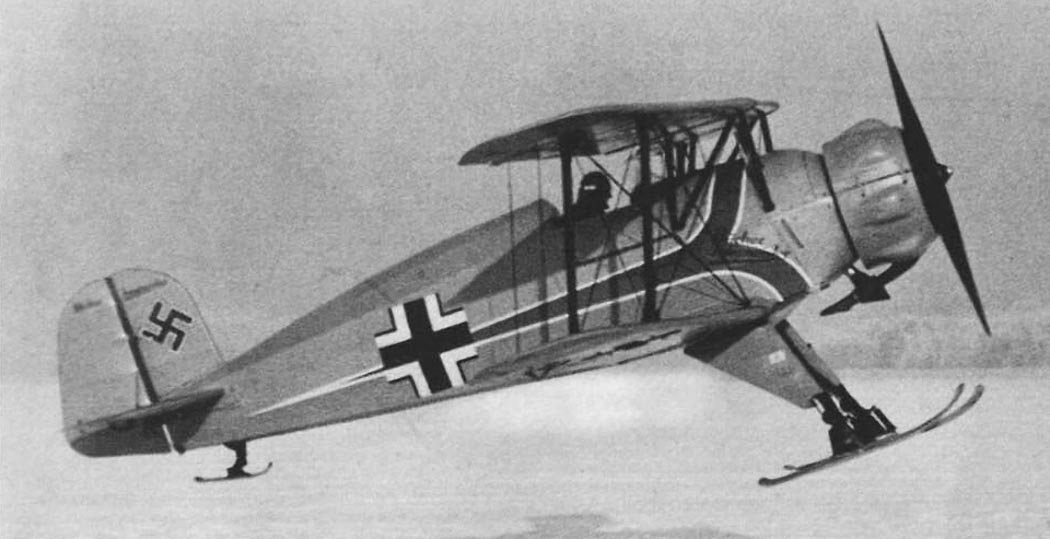

 Зимний вариант Bu.133С

  Схемы:

 Bu.133B

  Варианты окраски:

 Bu.133    (c) Manfred Meyer
 Bu.133    (c) Manfred Meyer
 Швейцарский Bu.133C    (c) Manfred Meyer
