главная авиация первой мировой вспомогательные
     Twin JN

Разработчик: Curtiss
Страна: США
Первый полет: 1916
Тип: Вспомогательный самолет
  ЛТХ     Доп. информация



Вспомогательный самолет Curtiss Model 1В Twin JN появился в апреле 1916 года и был первоначально назван JN-5. Он представлял собой увеличенный двухмоторный вариант самолета JN-4, предназначенный для наблюдения. На нем использована стандартная бипланная коробка, хотя размах крыльев за счет увеличения центроплана вырос на 2,79 м. Вертикальное хвостовое оперение было заимствовано с модификации R-4 (Model 2); силовая установка включала два двигателя OXX-2 мощностью 90 л.с., установленные между крыльями. Всего собрали восемь самолетов.












 ЛТХ:
Модификация   Twin JN
Размах крыла, м   16.08
Длина, м   8.83
Высота, м   3.26
Площадь крыла, м2   41.83
Масса, кг
  пустого самолета   921
  максимальная взлетная   1411
Тип двигателя   1 ПД Curtiss ОXХ-2
Мощность, л.с.   1 х 90
Максимальная скорость, км/ч   129
Крейсерская скорость, км/ч   105
Практическая дальность, км
Практический потолок, м   3350
Экипаж, чел:   2
Вооружение:   на одном экземпляр самолета был установлен
  7.62-мм пулемет Lewis


 Доп. информация :


  Фотографии:

 Прототип Twin JN
 Twin JN
 Twin JN
 Поплавковый Twin JN

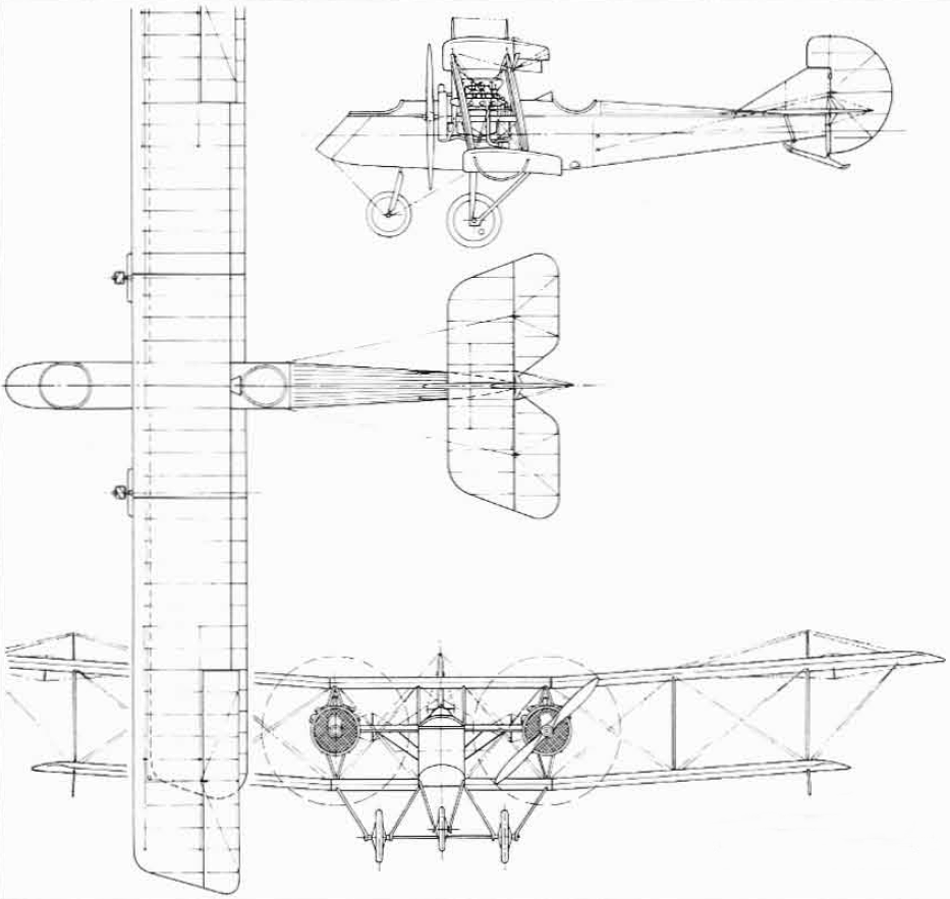

  Схемы:

 Twin JN







Список источников:

de Agostini. Мировая авиация. Curtiss Model 1 (Model J, Model N и Model JN "Jenny" и "Canuck")
Aerofiles.com. Curtiss
Putnam. P.Bowers. Curtiss Aircraft 1907-1947
