   TG

Разработчик: Naval Aircraft Factory (NAF)
Страна: США
Первый полет: 1924
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



Военно-морской авиационный завод (Naval Aircraft Factory, NAF) был образован в 1918 году в Филадельфии, штат Пенсильвания, в связи с потребностью ВМС США в собственном предприятии, способном разрабатывать, строить и испытывать различные летательные аппараты. Причем потребность ВМС в самолетах в то время была столь высокой, что завод до 1922 года был просто перегружен работой.

Гидросамолет NAF TG, созданный специалистами NAF в 1922 году, рассматривался в качестве учебно-тренировочного для подготовки стрелков. Для оценочных испытаний в 1924 году было построено по одному экземпляру пяти вариантов. Конструктивно TG представлял собой равнокрылый биплан с расположенными тандемно открытыми кабинами, большим центральным поплавком, укрепленным под фюзеляжем, и небольшими дополнительными стабилизирующими поплавками, расположенными под каждой консолью нижнего крыла.

Первые два самолета, TG-1 (A6344) и TG-2 (A6345), были оснащены двигателями Liberty мощностью 200 л. с., последующие TG-3  и TG-4 (A6346/6347 - соответсвенно) - двигателями Aeromarine T-6 мощностью 200 л. с., а TG-5 (A6348) - двигателем Wright-Hispano E-4 мощностью 180 л. с.

Все пять построенных заводом машин были в целом схожи, но TG-1, TG-3 и TG-4 имели фюзеляжные топливные баки, а топливо в других самолетах находилось в центральном поплавке. Все машины имели размах крыльев бипланной коробки 10,97 м и длину 9,14 м. TG-2 при максимальной взлетной массе 1359 кг имел максимальную скорость 156 км/ч.









 ЛТХ:
Модификация   TG-2
Размах крыла, м   10.97
Длина, м   9.14
Высота, м
Площадь крыла, м2   31.58
Масса, кг
  пустого самолета   1089
  максимальная взлетная   1359
Тип двигателя   1 ПД Liberty L-6
Мощность, л.с.   1 х 200
Максимальная скорость, км/ч   156
Крейсерская скорость, км/ч   125
Практическая дальность, км
Практический потолок, м   4005
Экипаж, чел   2
Вооружение:   один 7.62-мм пулемет на подвижной турели в задней кабине


 Доп. информация :


  Фотографии:

 TG-2
 TG-2
 TG-2
 TG-2

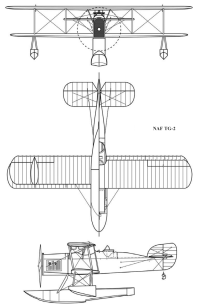

  Схемы:

 TG-2







Список источников:

de Agostini. Мировая Авиация. Naval Aircraft Factory TG
Aerofiles.com. Naval Aircraft Factory
E.R. Johnson. United States Naval Aviation, 1919-1941: Aircraft, Airships and Ships Between the War
