   O2D

Разработчик: Douglas
Страна: США
Первый полет: 1934
Тип: Разведывательный гидросамолет
  ЛТХ     Доп. информация



В 1933 году среди американских производителей авиационной техники было распространено техническое задание ВМС США на новый разведывательно-наблюдательный самолет. Согласно требованию VSO новый самолет должен был заменить устаревшие Vought O2U и O3U на тяжелых крейсерах и Berliner-Joyce OJ на легких.

Компания Douglas Aircraft Company разработала под эти требования самолет O2D. Это был двухместный цельнометаллический  одностоечный биплан, оснащенный девятицилиндровым двигателем воздушного охлаждения Pratt & Whitney R-1340-12 Wasp мощностью 550 л.с. (410 кВт).

Самолет был оборудован одним основным поплавком, установленным под фюзеляжем и двумя вспомогательными крыльевыми поплавками. Вооружение состояло из одного переднего 7.62-мм пулемета Browning, одного такого же пулемета, установленного в задней кабине на подвижной турели и двух 45-кг бомб.

  В марте 1934 года прототип разведчика XO2D-1 поднялся в воздух. После заводских испытаний его передали в апреле на базу ВМС Anacostia для сравнительных испытаний совместно с  гидросамолетами Curtiss XO3C-1 и Vought XO5U-1.

В марте следующего года победителем конкурса был признан самолет компании Curtiss, который пошел в  серию как SOC-1 Seagull. Единственный экземпляр XO2D-1 после 86 часов испытательных полетов был лишен двигателя и передан в  Naval Aircraft Factory для статических испытаний.





 ЛТХ:
Модификация   XO2D-1
Размах крыла, м   10.97
Длина, м   9.75
Высота, м   4.98
Площадь крыла, м2   28.10
Масса, кг
  пустого самолета   1572
  максимальная взлетная   2322
Тип двигателя   1 ПД Pratt & Whitney R-1340-12 Wasp
Мощность, л.с.   1 х 550
Максимальная скорость, км/ч   261
Крейсерская скорость, км/ч   235
Практическая дальность, км   1285
Практический потолок, м   4360
Экипаж, чел:   2
Вооружение:   два 7.7-мм пулемета Browning
  до 90 кг легких бомб


 Доп. информация :


  Фотографии:

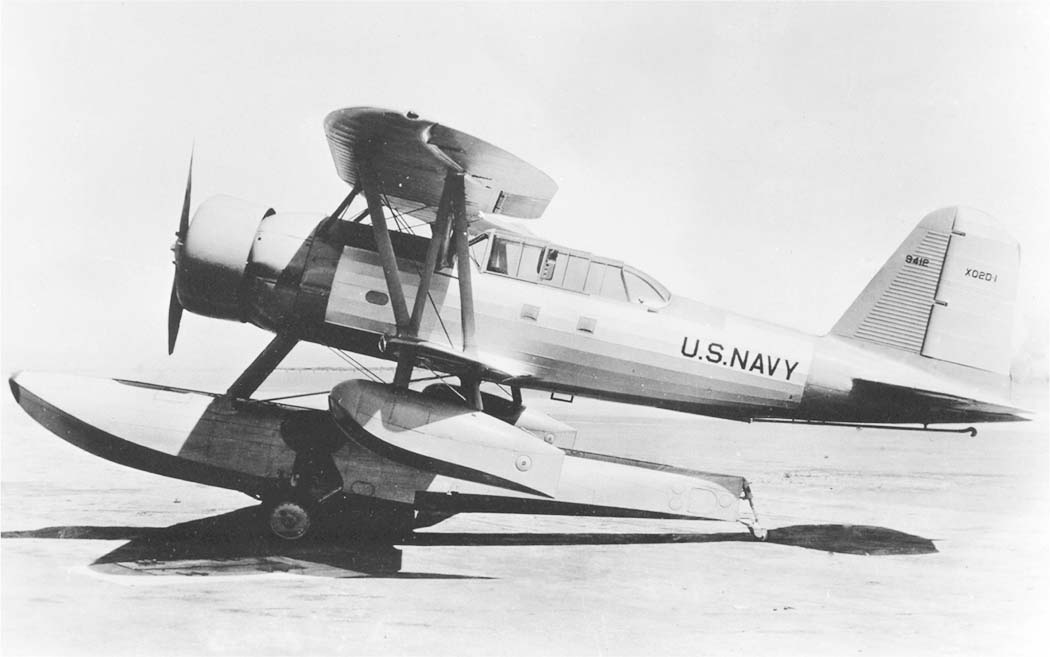

 XO2D-1
 XO2D-1
 XO2D-1
 XO2D-1
 XO2D-1
 XO2D-1
 XO2D-1
 XO2D-1
 XO2D-1 со сложенными крыльями
 XO2D-1 со сложенными крыльями

  Схемы:

 XO2D-1







Список источников:

E.R. Johnson. United States Naval Aviation, 1919√1941: Aircraft, Airships and Ships
Putnam. Rene J.Francillon. McDonnell Douglas Aircraft since 1920
Bill Yenne. Seaplanes of the World
Aerofiles.com. Douglas
Model Builder 1982-01. Nick Karstens. Douglas XO2D-1
1000aircraftphotos.com. No. 9138. Douglas XO2D-1 (9412) US Navy


Уголок неба. 2018  (Страница:     Дата модификации: )
