   М-9

Разработчик: Григорович
Страна: Россия
Первый полет: 1916
Тип: Разведывательная летающая лодка
  ЛТХ     Доп. информация



В том же 1915-м морское ведомство заказало Григоровичу летающую лодку более крупных размеров с двигателем в 150 л.с. для воздушной разведки на море. И вот в декабре 1916-го Дмитрий Павлович создал М-9, приспособленную для спуска и подъема на корабль. В качестве промежуточных, вспомогательных вариантов, изготовлялись прототипы М-6, М-7 и М-8. Летные испытания М-9 проводились в Баку с 25 декабря по 9 января следующего года и оказались более чем успешными. М-9 получилась очень удачной по своим мореходным и летным качествам. Она стала самой известной конструкцией Григоровича не только за предыдущие, но и за последующие годы его работы в области авиации. По ходатайству Морского генерального штаба России авиаконструктор был награжден орденом Святого Владимира 4-й степени. В отличие от М-5 в конструкции М-9 изменили шпангоуты лодки, обшивку сделали большей толщины. Крылья и хвостовое оперение не имели особенностей по сравнению с М-5. Исключение составлял лишь киль, выполненный в иной конфигурации.

На большинстве гидросамолетов М-9, а их построили около 500 экземпляров - устанавливались двигатели "Сальмсон" мощностью 150 л.с., на одном, в качестве эксперимента, поставили "Рено" в 220 л.с. Масса нового пустого самолета была 1060 кг, но при эксплуатации из-за сырости дерево набухало и аппарат утяжелялся на десятки килограммов. Полная боевая нагрузка находилась в пределах 480 - 550 кг. Максимальная скорость полета составляла 110 км/ч, а посадочная -85 км/ч. Практический потолок - 3000 м.

Относительно невысокие летные данные самолета, особенно по скорости, объясняются значительным лобовым сопротивлением девятицилиндрового звездообразного двигателя с двумя довольно громоздкими радиаторами и другими выступающими в поток агрегатами. На опытной машине для уменьшения лобового сопротивления на двигателе устанавливался кок-обтекатель, но при серийном производстве этот обтекатель не использовался. Со временем М-9 по возможности модернизировали: меняли радиаторы, проводку управления, а для создания избыточного давления в топливном баке установили ветрянку. Этот гидросамолет на флоте в полном смысле стал рабочей лошадкой, простой в управлении, надежный в эксплуатации. Во время Первой мировой войны, с 1915-го М-9 базировались на российских авиатранспортных кораблях "Орлица", "Александр I", "Николай I". Гидросамолеты располагались в ангарах по 4-5 машин и спускались на воду и поднимались с нее с помощью лебедки.

Двухместная лодка М-9 с отличной мореходностью позволяла применять гидросамолет в боевых условиях и в открытом море. На взлете и посадке свободно преодолевалась волна высотой 0,5 м. М-9 в основном применялась для воздушной разведки, патрулирования в море, бомбометания по кораблям и береговым объектам. Вооружение - пулемет "Виккерс", установленный в передней кабине. Иногда самолет вооружался пушками "Гочкис" или "Эрликон". Следует заметить, что это было первое в мире пушечное вооружение на гидросамолете. На М-9 также устанавливалась радиостанция типа "Руза". 17 сентября 1916-го на гидросамолете М-9 впервые в мире с пассажиром на борту лейтенант Я.Нагурский выполнил петлю Нестерова и этот рекорд был зафиксирован как мировой.

Как боевой самолет М-9 вполне удовлетворял флот лишь до начала 1917-го, когда у немцев появился поплавковый гидросамолет "Альбатрос", значительно превосходивший русские летающие лодки по скорости и вооружению (один пулемет на передней установке и один - на задней). Незащищенный М-9 вынуждал летчиков устанавливать на нижнем крыле второй пулемет для защиты с задней полусферы. Командованию флотом приходилось для прикрытия своих гидросамолетов привлекать для сопровождения сухопутные истребители.

К сожалению, в свое время специалисты не смогли использовать все возможности для модернизации М-9. Свидетельством тому можно привести пример частичной доработки, когда в 1919-м по совету летчика Кукуранова, установили крылья с более толстым профилем и по предложению инженера Холостова поставили двигатель "Рено" мощностью 220 л.с., что значительно повысило летные данные самолета. Максимальная скорость увеличилась до 130 км/ч. Но дело дальше эксперимента не пошло. К числу особых свойств М-9 с вогнутым реданом и со слабой килеватостью днища следует отнести его способность взлетать со снега и садиться на снег. Зимой 1920-го три М-9 сели на снежный покров Центрального аэродрома в Москве, немало удивив всех присутствующих.

Описание конструкции.

М-9 - расчалочный биплан с толкающим винтом н двигателем водяного охлаждения "Сальмсон" мощностью 150 л. с. Широкая вместительная "лодка-фюзеляж" имела трехместную кабину: спереди находился стрелок, в распоряжении которого на первых образцах самолета был пулемет на турели, а позднее, в 1946 году, он был вооружен полуавтоматической пушкой 37 мм. Перед носком нижнего крыла в кабине рядом сидели пилот и летчик-наблюдатель. Под крылом гидросамолета были подвешены бомбы. По обеим сторонам двигателя располагались водяные радиаторы. Баки для горючего имелись в верхнем крыле и между третьей, внутренней парой межкрыльных стоек. Под концами нижних крыльев на стойках крепились небольшие опорные поплавки.

Фюзеляж, крыло с оперением, а также межкрыльные стойки летающей лодки были изготовлены из дерева и обшиты фанерой и сверху полотном, крылья и хвостовое оперение было обшито только полотном.

Все тросы управления рулей высоты и руля направления располагались снаружи. Элероны были только на верхнем крыле, ширина их к концу крыла увеличивалась. Эффективность поперечного управления от этого возрастала. Руль направления имел компенсацию в виде загнутой верхней его части, что заметно уменьшало усилия на ногу летчика от педалей.



 ЛТХ:
Модификация   М-9
Размах крыла, м   16.00
Длина, м   9.00
Высота, м   3.40
Площадь крыла, м2   54.80
Масса, кг
  пустого самолета   1160
  нормальная взлетная   1540
Тип двигателя   1 ПД Salmson
Мощность, л.с.   1 х 150
Максимальная скорость , км/ч   110
Крейсерская скорость , км/ч   98
Продолжительность полета, ч.мин   3.45
Максимальная скороподъемность, м/мин   67
Практический потолок, м   3000
Экипаж, чел   2
Полезная нагрузка, кг   320
Вооружение:   один 7.62-мм пулемет
  боевая нагрузка - легкие бомбы до 160 кг на бомбодержателях под нижним крылом


 Доп. информация :


  Чертеж "Григорович М-9"
  Фотографии:

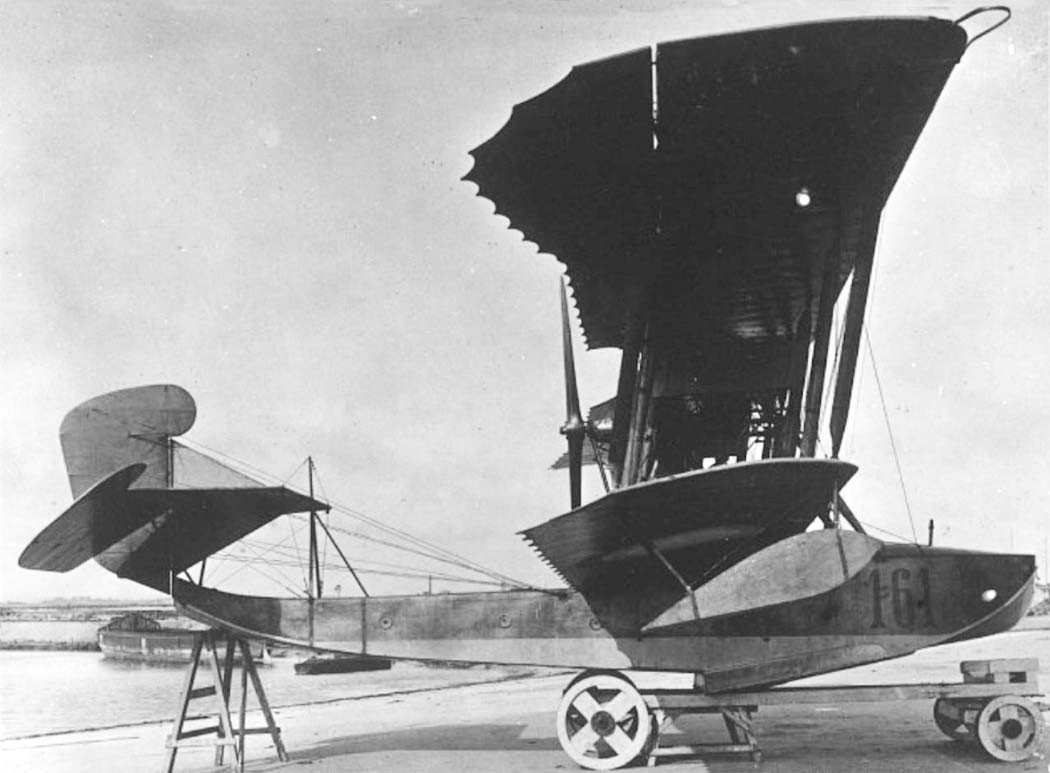

 М-9
 М-9
 М-9
 М-9
 М-9
 М-9 бис

  Схемы:

 М-9   (c) Вадим Егоров

  Варианты окраски:

 М-9     (c) А. Быков
 M-9    (c) Андрей Юргенсон
 M-9    (c) Андрей Юргенсон
