главная авиация первой мировой вспомогательные
   H-43

Разработчик: Hanriot
Страна: Франция
Первый полет: 1927
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



В 1927 году фирма Hanriot выпустила учебно-тренировочный и связной самолет H-43, оснащенный двигателем Salmson CM 9 мощностью 260 л.с.. Этот ничем не примечательный  самолет стал родоначальником большого семейства, насчитывающего 10 модификаций и около 160 построенных экземпляров. Несмотря на устаревшую конструкцию и невысокие летные данные самолеты этого семейства славились своей надежностью и простотой управления, что делало их незаменимыми помощниками при подготовке новых кадров для ВВС Франции.  К началу Второй Мировой войны на службе оставалось 75 самолетов семейства H-43.

 Самолетом H-43 компания возвратилась к классической компоновке одностоечного биплана с крыльями разного размаха. Н-43 имел стреловидные, как верхнее, так и нижнее, крылья и обычное шасси с пересекающимися осями. Фюзеляж имел конструкцию из металлических труб, крылья смешанной конструкции и полотняную обшивку. Впоследствии он был переделан в модель Н-430 со звездообразным двигателем воздушного охлаждения Salmson 9Ab, но этот вариант оказался не завершенным.

Через год после выпуска H-43 появился новый вариант самолета - H-431. Он отличался от предшественника новым фюзеляжем с плоскими боковинами, покрытыми металлической обшивкой, прямыми крыльями  и двигателем Lorraine 7Ma Mizar мощностью 230 л.с. После успешных испытаний ВВС заказало фирме строительство 50 экземпляров самолета LH-431, отличавшихся от прототипа увеличенной площадью крыла, модифицированным разделенным шасси, измененными стойками крыла и двигателем Lorraine 7Mc Mizar той же мощности. Строительство самолетов было начато в 1930 году. В апреле 1933 года впервые взлетел вариант H-431 с более мощным двигателем Lorraine 9Na Algol (300 л.с.) - LH-432. Особого успеха он не снискал и остался выпущенным в количестве всего два экземпляра. Более успешной оказалась модификация H-431 под двигатель Lorraine 7Me Mizar мощностью 240 л.с. Этот самолет, получивший обозначение LH-433, был выпущен в 1930 году в количестве 26 экземпляров. Все они были поставлены ВВС Франции.

Следующими самолетами семейства стали санитарные LH-437 и LH-437ter.  Первый, выпущенный в 1932 году, представлял собой модификацию самолета LH-433 и был выпущен в количестве двух экземпляров. А на второй, взлетевший в апреле 1934 года,  установили более  мощный двигатель - Salmson 9Aba (280 л.с.).

В 1934 году ВВС Франции заказали фирме модификацию LH-433 под мотор Salmson 9Ab мощностью 230 л.с. Новая версия, получившая обозначение LH-436, была выпущена так же как и LH-433 в количестве 50 экземпляров.

Последними представителями семейства H-43 стали самолет наблюдения LH-438 и учебно-тренировочный LH-439. LH-438, выпущенный в 1933 году в количестве 12 машин, представлял собой модификацию LH-433. Вариант LH-439 был специально заказан для летной школы в Бурже. 14 самолетов этой модификации были выпущены  в том же году, что и LH-438. LH-439 представлял собой модификацию LH-431 под двигатель Lorraine 7Mb Mizar (240 л.с.)



 ЛТХ:
Модификация   LH-431   LH-438
Размах крыла, м   11.40   11.40
Длина, м   7.98   7.98
Высота, м   3.16   3.16
Площадь крыла, м2   30.24   30.24
Масса, кг
  пустого самолета   980   958
  максимальная взлетная   1370   1300
Тип двигателя   1 ПД Lorraine 7Mc Mizar   1 ПД Lorraine 7Mb Mizar
Мощность, л.с.   1 х 230   1 х 240
Максимальная скорость, км/ч   180   184
Крейсерская скорость, км/ч   155   160
Практическая дальность, км   450   520
Практический потолок, м   4700   5300
Экипаж, чел:   2   2


 Доп. информация :


  Фотографии:

 H-43
 H-43
 H-431
 H-431
 H-431
 H-431
 H-433
 H-433
 H-433
 H-436
 H-437
 H-437

  Схемы:

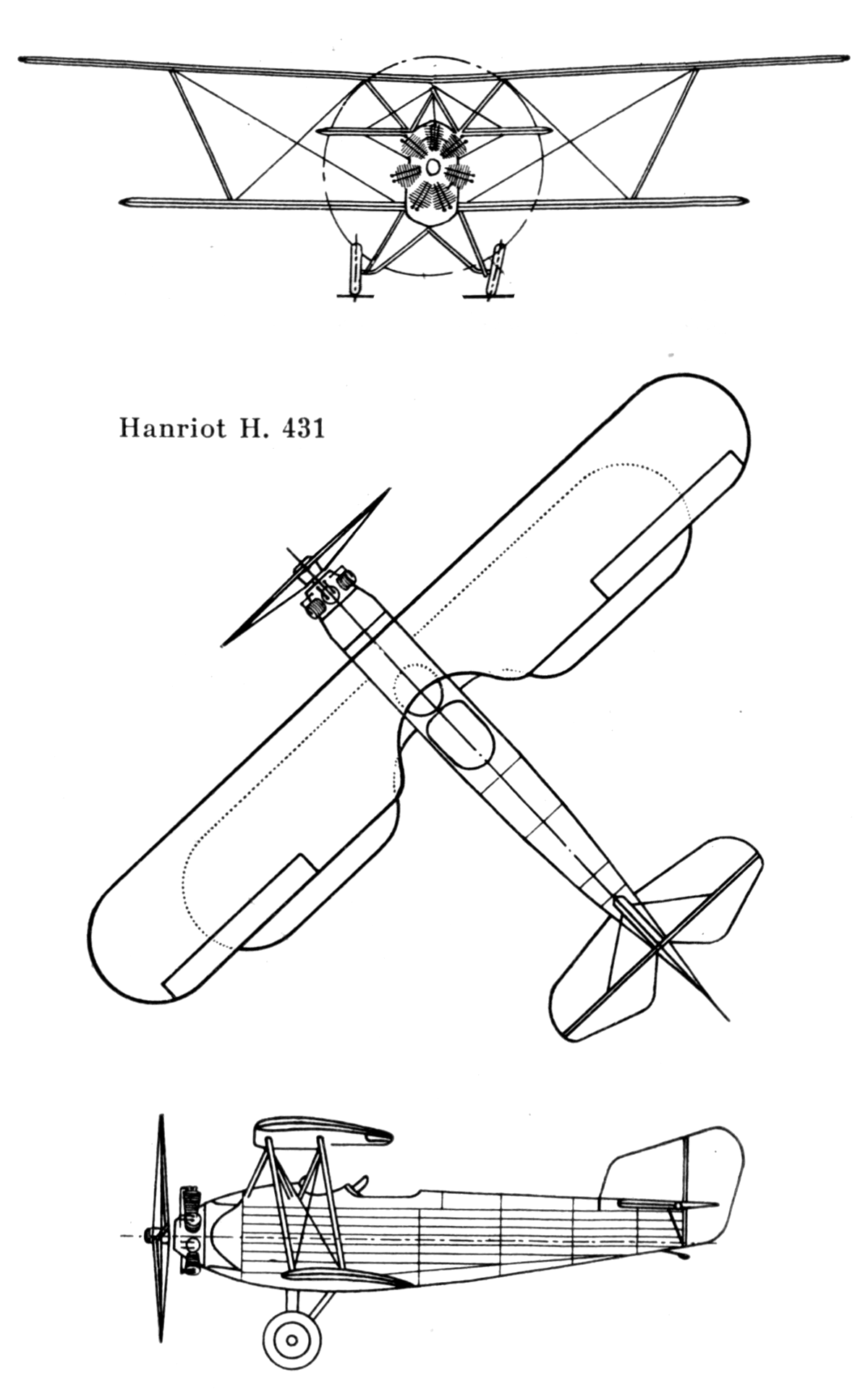

 H-431







Список источников:

Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
Aviafrance. Un siecle d'aviation francaise. Hanriot H-43
Docavia 03. Louis Bonte. l'Histoire des essais en vol 1914-1940
Das Flugzeug Archiv. Schulflugzeug Hanriot H-43
L'Aérophile 1930-12-15. Le biplace de travail et d'entrainement Hanriot
L'Aéronautique 1928-03. L'avion de liaison Hanriot H.43
L'Aéronautique 1929-01. Le H.431
L'Aéronautique 1933-12. Hanriot H.433
L'Aeronautica 1929-06. Apparecchio da collegamento "Hanriot H 43"
