   А-13

Разработчик: ЦАГИ
Страна: СССР
Первый полет: 1936
Тип: Легкий автожир
  ЛТХ     Доп. информация



В начале 1935 г., учитывая опыт постройки и испытаний автожиров А-6 и А-8, решено было построить подобный аппарат с таким же двигателем М-11, но с улучшением всех летных характеристик. Автожир получил обозначение А-13, его основное предназначение оставалось традиционным √ разведка и связь. Кроме того, А-13 планировалось использовать в качестве учебного аппарата, для чего автожир оборудовали двойным управлением.

Увеличение потолка и скороподъемности с одновременным уменьшением длины разбега предполагалось получить за счет облегчения конструкции и улучшения аэродинамики. Для снижения веса все силовые узлы ранее созданных А-6 и А-8 подверглись пересмотру и дополнительному расчету на прочность, в результате чего удалось уменьшить вес конструкции на 39 кг. Модель А-13 с целью выявления наиболее совершенной формы фюзеляжа, крыла и оперения исследовалась в аэродинамической трубе ЦАГИ. Двигатель М-11 поначалу закрыли капотом с индивидуальными обтекателями цилиндров, впоследствии для снижения сопротивления использовали кольцо Тауненда.

При создании А-13 особое внимание уделялось повышению путевой устойчивости, для чего вертикальное оперение по сравнению с А-6 и А-8 заметно увеличилось по площади, а на концах стабилизатора установили эллипсовидные "шайбы".

Хотя А-13 оснастили ротором с непосредственным управлением, позволяющим изменять центровку аппарата, для подстраховки автожир имел крыло, оборудованное элеронами. В сечении лопастей ротора впервые использовался более эффективный несимметричный профиль "Мунк" М-12.

Первый полет на А-13 совершил С. А. Корзинщиков 13 марта 1936 г. Во втором полете практически на всем диапазоне полетных скоростей обнаружилась вибрация хвостового оперения. С целью выяснения причин вибрации перед последующими полетами последовательно снимали кольцо Тауненда, вертикальные "шайбы", наклеивали ленточки на стабилизатор с целью поиска возмущенных участков обтекания. Так как ни одно из мероприятий не привело к исчезновению вибраций, был сделан вывод, что основная причина их возникновения в недостаточной жесткости хвостовой части фюзеляжа.

Одновременно выяснилось, что длина разбега А-13 по сравнению с А-8 не уменьшилась, а скороподъемность не увеличилась. К положительным результатам постройки А-13 отнесли увеличение максимальной скорости на 8≈10 км/ч и более высокую устойчивость в полете.

Для устранения тряски хвостового оперения единственным выходом оставалось усиление фюзеляжа, однако оно вело к увеличению веса и не давало преимуществ данному автожиру перед другими опытными конструкциями. Поэтому дальнейшие доработки А-13 признали бесперспективными и его совершенствование прекратили.

В ходе летных испытаний, которые закончились 23 июня 1936 г., автожир А-13 совершил 17 полетов общей продолжительностью 7 часов 10 минут.





 ЛТХ:
Модификация   А-13
Диаметр несущего винта, м   11.50
Размах крыла, м   6.50
Длина, м   6.60
Высота, м   3.00
Масса, кг
  пустого самолета   559
  максимальная взлетная   798
Тип двигателя   1 ПД М-11
Мощность, л.с.   1 х 100
Максимальная скорость, км/ч
Продолжительность полета, ч
Практический потолок, м
Экипаж, чел   2


 Доп. информация :


  Фотографии:

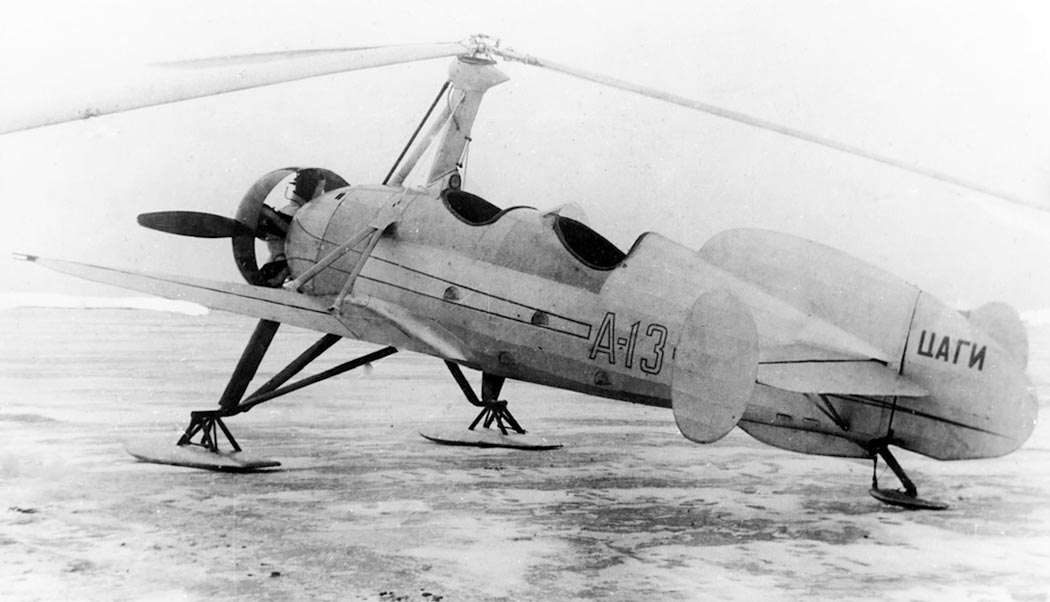

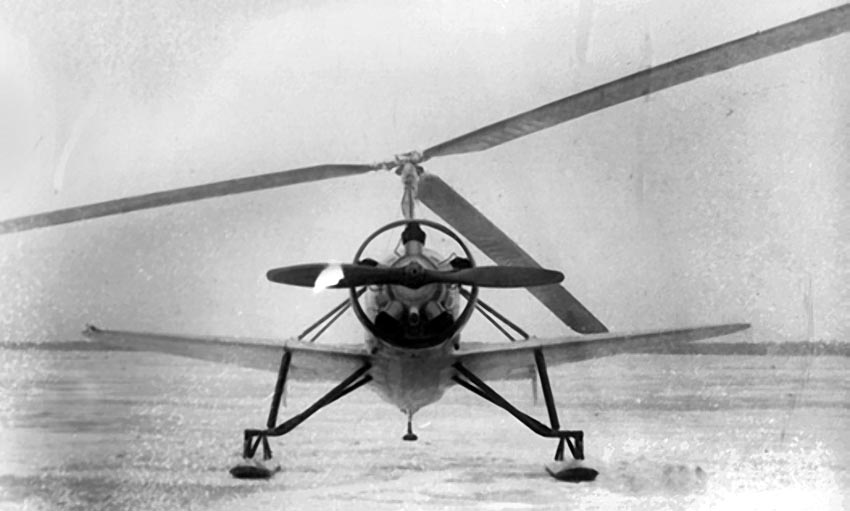

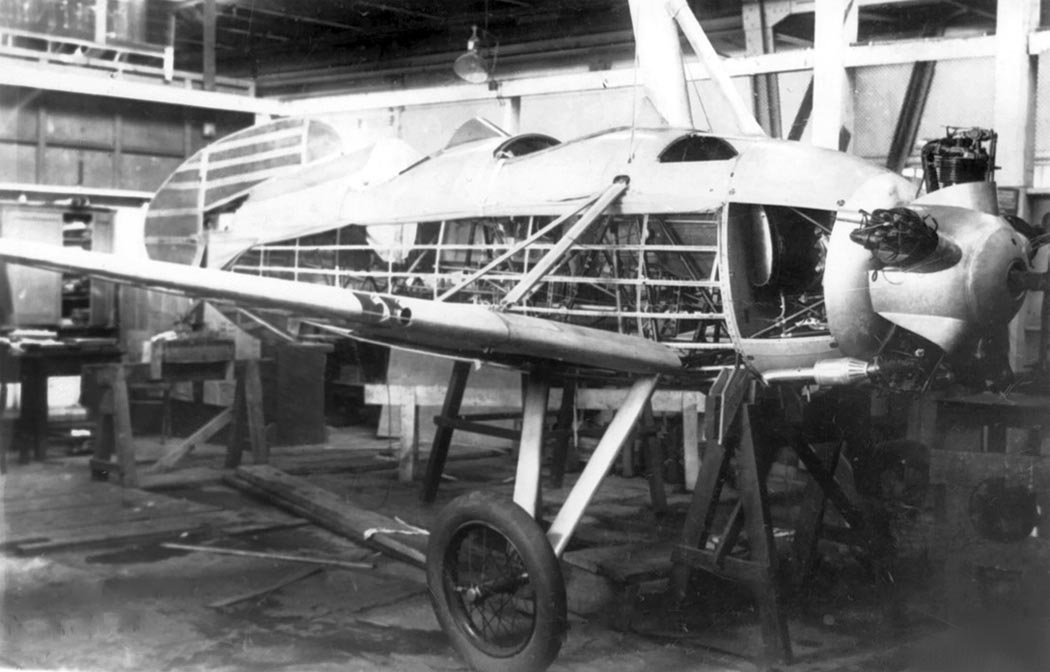

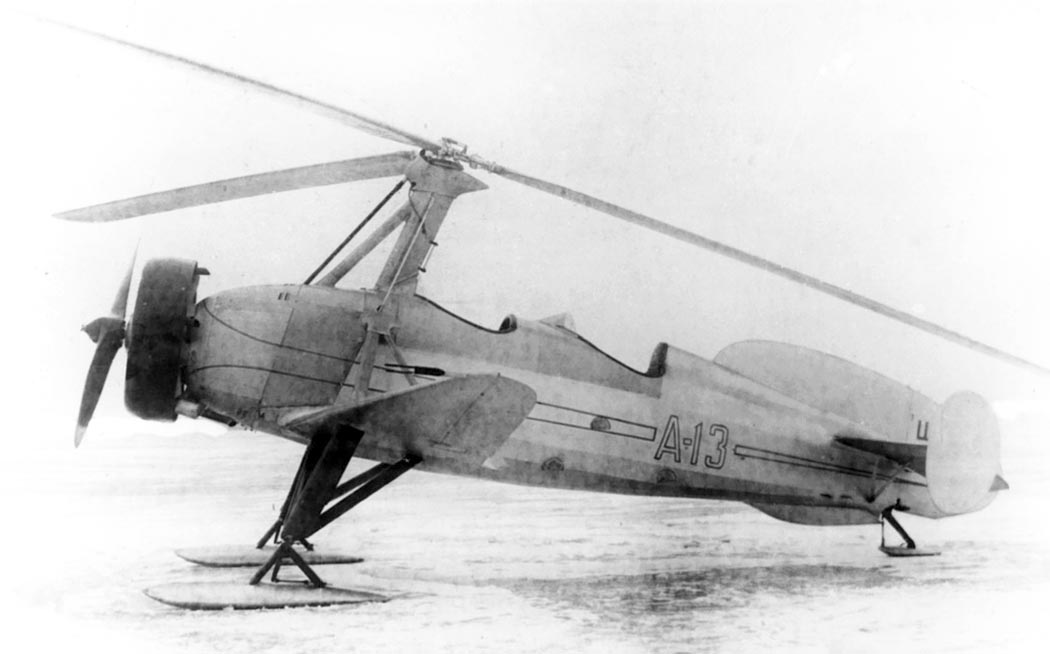

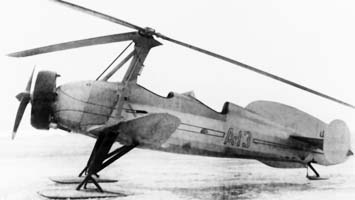

 А-13
 А-13

  Схемы:

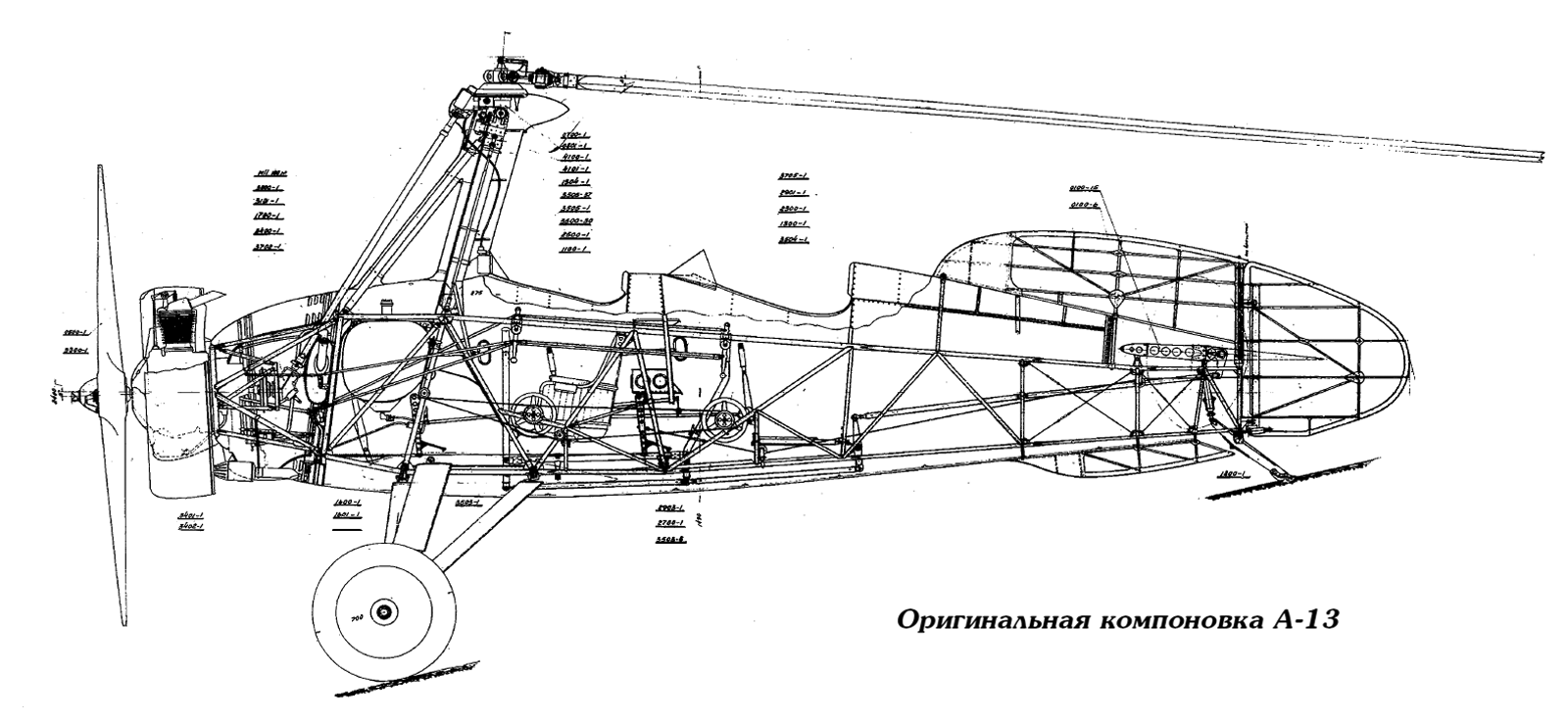

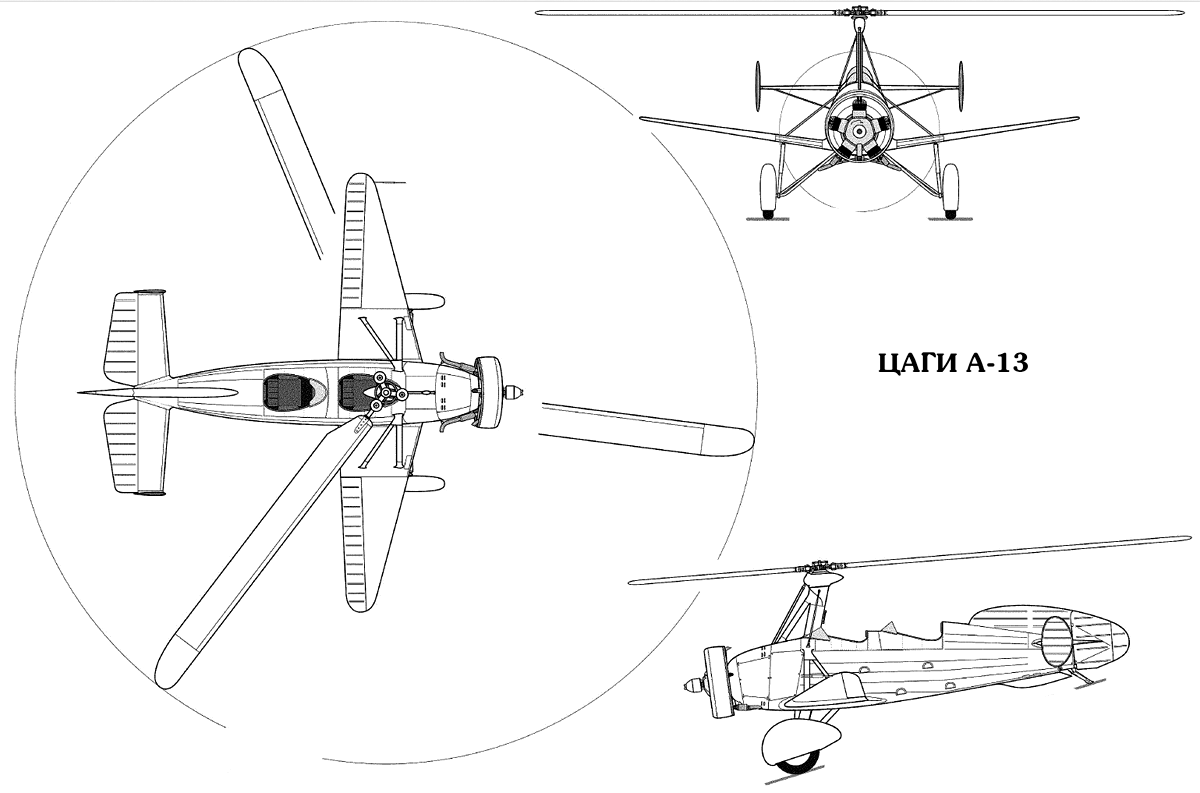

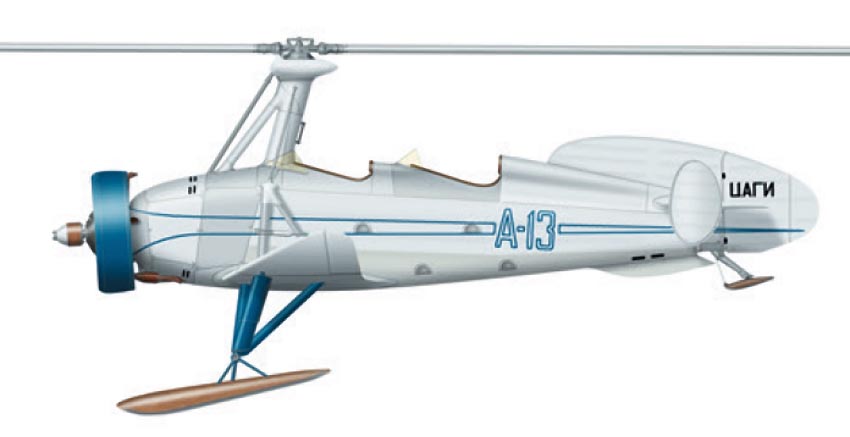

 А-13







Список источников:

Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
ОАО Московский вертолетный завод им. М. Л. Миля.
Зарождение российского вертолетостроения
Михаил Маслов. Утерянные победы советской авиации
