   Як-1 ( Зимний )

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1941
Тип: Истребитель
  ЛТХ     Доп. информация



Вопросы, связанные с зимней эксплуатацией самолета, были в основном решены зимой 1940-1941 гг. По приказу наркома авиапромышленности от 14 января 1941 г. все Як-1 с 20 января выпускались с утепленными водо- и маслосистемами. По этому же приказу в экспериментальном порядке на заводе № 301 установили и испытали в маслосистеме дополнительные шунтовые линии и редукционные клапаны, которые позволили производить запуск мотора даже при полностью замороженном маслорадиаторе. Но отсутствие лыжного шасси ограничивало применение Як-1 с полевых аэродромов, которые не расчищались в зимнее время от снега.

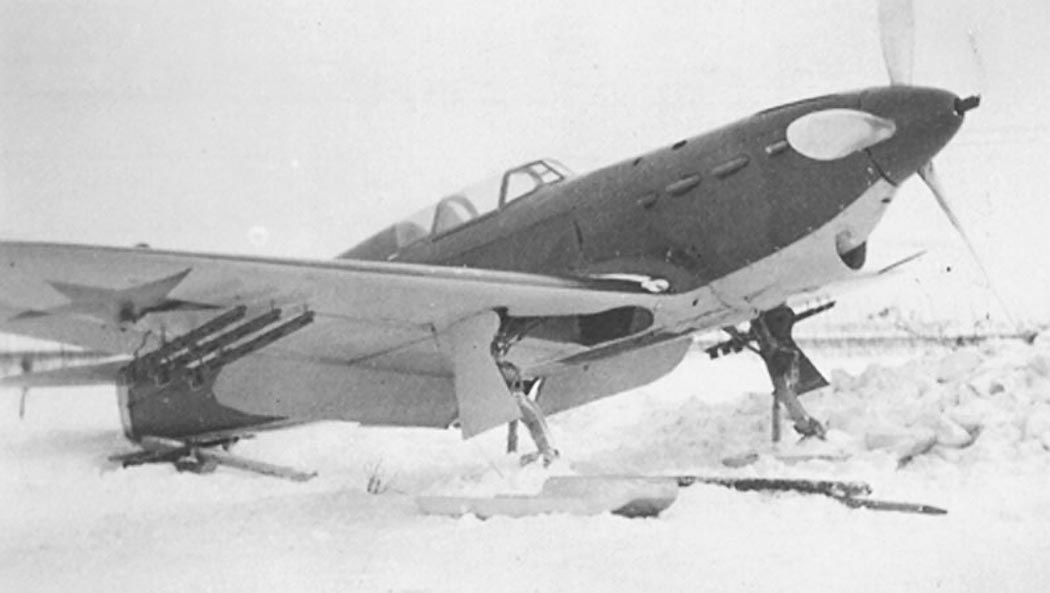

Оснащение Як-1 лыжным шасси технически было очень сложно, потому что лыжи должны были убираться в полете. Однако на решение этой задачи по нормам военного времени отвели всего две недели. По приказу наркома от 13 августа 1941 г. конструкторы новых серийных самолетов должны были к 25 августа представить на утверждение заместителям наркома П.В.Дементьеву, А.С.Яковлеву, П.А.Воронину чертежи конструкции лыж для своих самолетов, а к 1 сентября изготовить образцы зимних лыж, проверить их статическими испытаниями и продувками в аэродинамической трубе. И, вдогонку, приказом, вышедшим 15 августа 1941 г., предписывалось унифицировать лыжи по полозу, кардану и амортизатору для истребителей МиГ-3, Як-1, Як-7, ЛаГГ-3. КБ, возглавляемое А.С.Яковлевым, эти приказы не застали врасплох. Во-первых, И-26-I уже эксплуатировался на лыжах, правда неубирающихся. А во-вторых, Главный конструктор КБ, являясь далеко не последней фигурой в наркомате, заблаговременно ощущал все новые веяния, идеи, предложения и мог реагировать на них с опережением событий. Поэтому уже 15 августа (всего через два дня после появления приказа) начались натурные испытания Як-1 с лыжным шасси в аэродинамической трубе Т-101 ЦАГИ. Эти испытания, закончившиеся 28 августа 1941 г., показали, что при оптимальной форме лыж можно ожидать уменьшения максимальной скорости примерно на 12 км/ч. Полетный вес при этом возрос, в результате чего наши машины по характеристикам стали несколько уступать самолетам других стран, которые летали весь год с колесным шасси и поэтому не имели потерь в скорости и маневренности.

Тем не менее на основании исследований в ЦАГИ была подобрана оптимальная, с точки зрения как аэродинамики, так и производства, форма лыж, и, согласно приказу наркома от 4 ноября 1941 г., завод № 292 во второй половине ноября приступил к их изготовлению.

По постановлению ГКО, HКАП обязан был в двухнедельный срок спроектировать, изготовить и представить ВВС убирающийся, унифицированный по полозу, кардану и амортизатору тип лыж для самолетов МиГ-З, Як-1, Як-7 и ЛаГГ-З. (Впервые в семействе Як-1 лыжи использовались в первый период заводских испытаний И-26-1 в начале 1940 г.).

Чертежи лыж для серийных самолетов Як-1 и Як-7 были изготовлены ОКБ А.С.Яковлева и переданы серийным заводам. Лыжа - двухлонжеронная, шириной 620 мм и длиной 1650 мм. Общая площадь двух основных лыж - 2,04 мГ. Хвостовая лыжа - убирающаяся, ее конструкция - общая для всех истребителей. Массы двух основных лыж - 123 кг, хвостовой - 6 кг.

Опыт применения Як-1, Як-7, ЛаГГ-З и МиГ-З показал, что установка на наших самолетах лыж ставила их в невыгодное положение по отношению к самолетам противника, которые летали круглый год с колесами и поэтому не имели потерь скорости.

Как и ожидалось, летные данные машины с лыжным шасси ухудшились. На контрольных испытаниях, проведенных в НИИ ВВС КА с 7 марта по 2 апреля 1942 г., самолет Як-1 серийный номер 3855 с лыжами развил скорость 532 км/ч, что было меньше на 27 км/ч, чем у прошедшего ранее контрольные испытания однотипного серийного самолета с колесным шасси.

Это объяснялось, главным образом, увеличением аэродинамического сопротивления из-за неплотного прилегания лыж к крылу и увеличения полетной массы самолета. Увеличение длины разбега и уменьшение длины пробега являлись следствием более высокого коэффициента трения лыж о снег, чем колес о землю.

Зимняя меловая окраска увеличивала шероховатость поверхности и, как следствие, тоже снижала максимальную скорость на 7...10 км/ч и несколько ухудшала остальные летные характеристики. Однако при зачистке ("прошкуривании") поверхности самолета ее сопротивление становилось практически таким же, как до нанесения зимней окраски.

По технике пилотирования Як-1 с лыжным шасси и зимней окраской в основном не отличался от Як-1 с колесным шасси. Что же касается посадки, то она стала даже проще, так как в случае ошибок (например, посадки с креном на лыжи) самолет почти не "козлил", как в случае с колесным шасси. К тому же противокапотажный угол стал больше по крайней мере на 3° и составлял 28,5°. Поэтому опасность капотирования самолета на пробеге, несмотря на более сильное торможение, практически полностью исключалась.

Проблемы возникали и при эксплуатации лыж в частях. По свидетельству Б.Н.Еремина, командира эскадрильи 296-го иап, а впоследствии командира 31-го гиап, "иногда в бою от резких эволюции машины лыжи сходили с замков и самолет забрасывало, что делало его почти неуправляемым. Много хлопот было у техников, поскольку при посадке кронштейны, на которых крепились лыжи, быстро выходили из строя". Ночами, при сильных морозах, при отсутствии запасных частей и инструментов техники снимали лыжи, заваривали трещины во втулках кабанов лыж. Однако это не гарантировало исправной работы, и после первой же посадки трещины в них могли появиться опять. Отчасти здесь была и вина завода. Ограниченный сроками, он был вынужден доводить лыжное шасси по ходу производства. К моменту выявления причин трещин кабана и отработки кинематики лыжного шасси уже был выпущен 581 комплект с многочисленными отличиями друг от друга.

К зиме 1942-1943 гг. на заводе № 292 было отработано новое лыжное шасси с кабаном конструкции Жохова. Но наученное горьким опытом применения истребителей на лыжах, ухудшавших значительно их боевые качества, командование ВВС приняло решение лыжи снять, а аэродромы в зимнее время укатывать.

Всего с сентября 1941 г. по 25 февраля 1942 г. было выпущено на лыжах около 830 самолетов Як-1. После этого лыжи использовались лишь на некоторых северных участках фронта.

Отказ от лыж потребовал расчистки аэродромов от снега, чего раньше у нас не делалось. Это возложило на БАО (батальоны аэродромного обслуживания) дополнительную большую ответственность за подготовку полевых аэродромов к полетам, потребовало разработки специальных средств расчистки ("гладилок" скребков, снегоочистителей), но зато позволило самолетам иметь свойственные им летные характеристики.

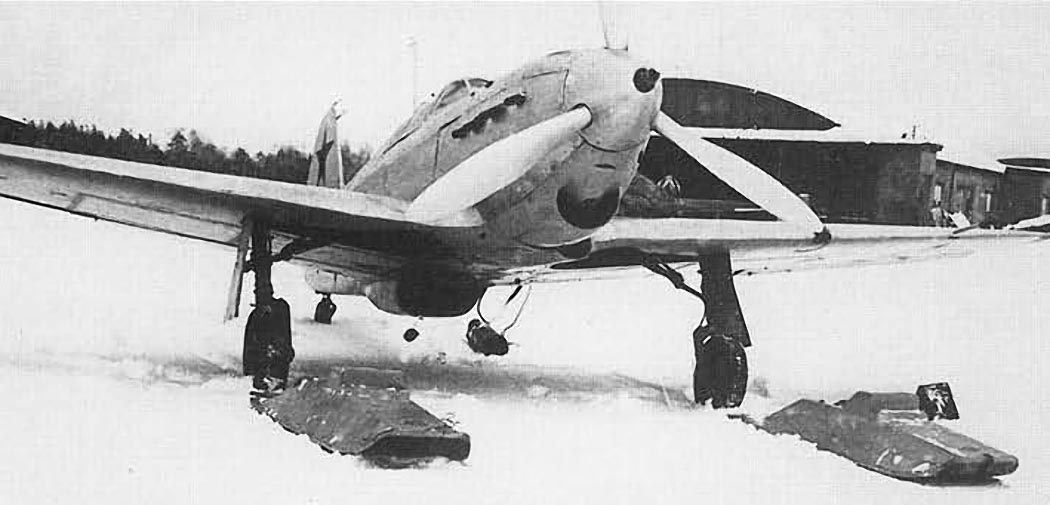

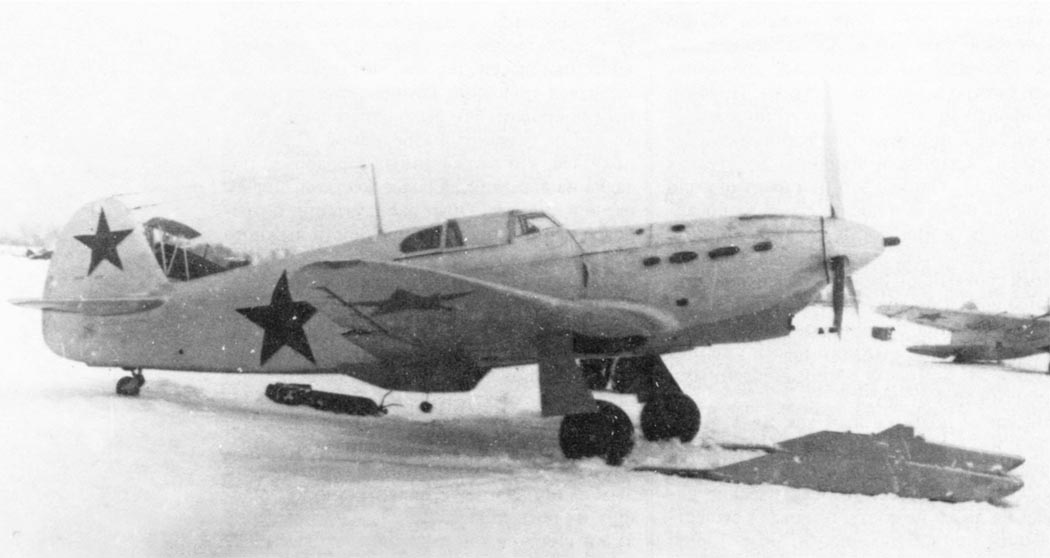

Пытаясь удовлетворить противоречивым требованиям ВВС (обеспечить взлет истребителей зимой с нерасчищенных аэродромов без ухудшения летных данных), летчик НИИ ГВФ Б.К.Кондратьев в конце 1941 г. предложил идею "взлетных лыж", сбрасываемых после разбега и отрыва. Это позволяло выполнять полеты с неподготовленных аэродромов при любом снежном покрове. Посадка производилась с обычным колесным шасси, позволявшим садиться на снег глубиной, как выяснилось при испытаниях, в половину диаметра колеса.

Во взлетные переделывались обычные лыжи. Они оборудовались специальным гнездом из передней и боковых дощатых стенок конструкции инженера-пилота А.М.Тетерюкова. Сброс выполнялся очень просто: по мере отрыва колеса выходили из гнезд вверх и лыжи оставались на снегу.

С отказом от лыжного шасси на самолетах ВВС значение взлетных лыж уменьшилось, но они были незаменимы при эвакуации совершившего вынужденную посадку на снег самолета.






 ЛТХ:
Модификация   Як-1 (зимний)
Размах крыла, м   10.00
Длина, м   8.48
Высота, м
Площадь крыла, м2   17.15
Масса, кг
  пустого самолета   2475
  нормальная взлетная   2985
Тип двигателя   1 ПД М-105ПА
Мощность, л.с.   1 х 1050
Максимальная скорость , км/ч
  у земли   441
  на высоте   533
Практическая дальность, км   550
Скороподъемность, м/мин   847
Практический потолок, м   10400
Экипаж   1
Вооружение:   одна 20-мм пушка ШВАК и два 7.62-мм пулемета ШКАС

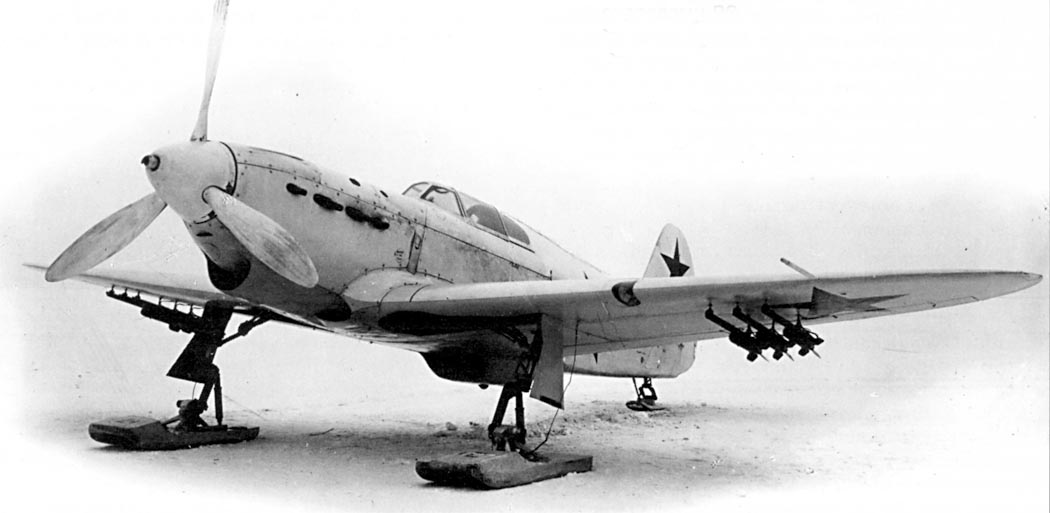

  возможна подвеска 6 РС-82


 Доп. информация :


  Фотографии:

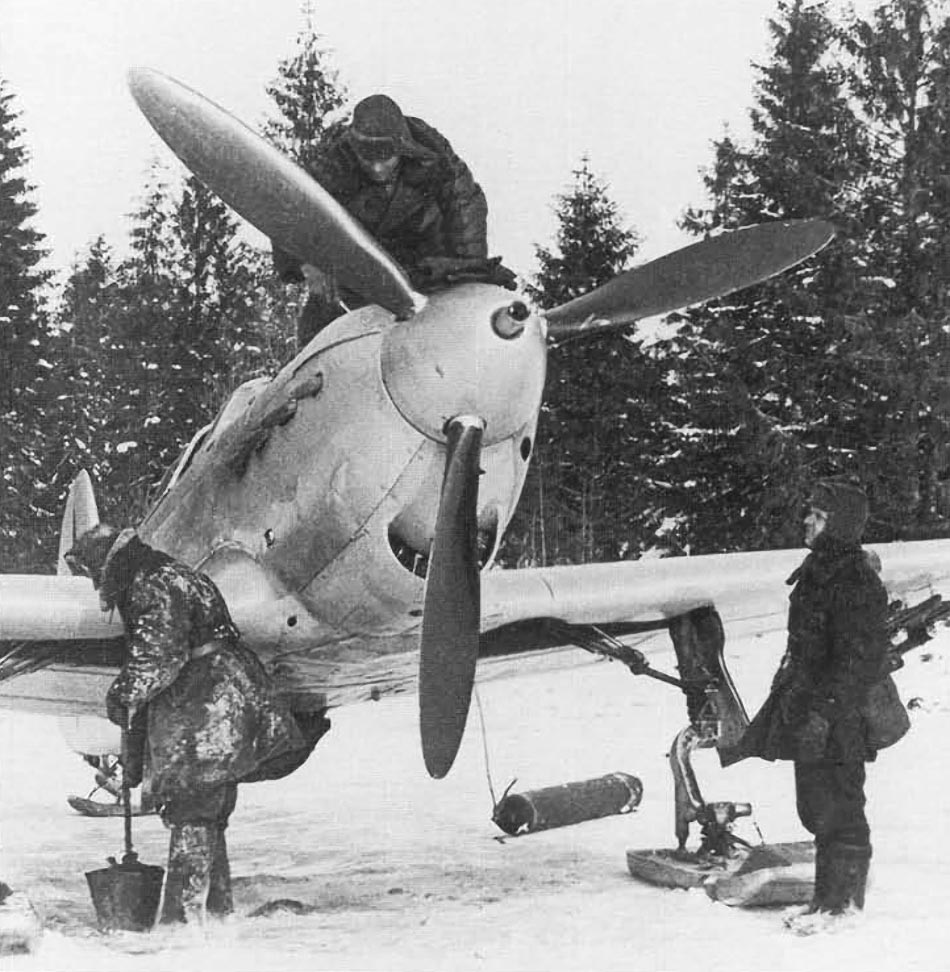

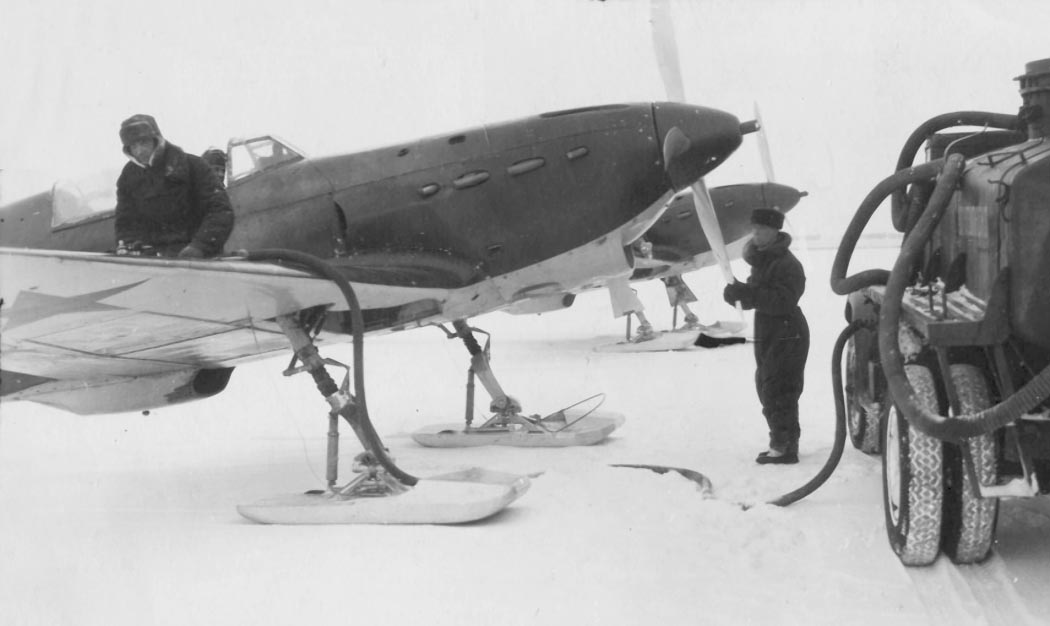

 Як-1 (зимний)
 Як-1 (зимний)

  Схемы:

 Як-1 (зимний)

  Варианты окраски:

 Як-1 лейт. Захарова 1 аэ 21 иап ВВС КБФ
