   Tornado

Разработчик: Hawker
Страна: Великобритания
Первый полет: 1939
Тип: Истребитель
  ЛТХ     Доп. информация



В конце 30-х годов английские фирмы Rolls-Royce и Napier разработали двадцатичетырехцилиндровые авиационные моторы мощностью до 2000 л.с. Это дало возможность авиационным фирмам начать разработку новых скоростных истребителей. В 1937 году подобный проект разработал Сидней Кэмм - главный конструктор фирмы Hawker. Это был истребитель оборудованный двигателем Napier Sabre и вооруженный двенадцатью 7.7-мм пулеметами. В июле  1937 года проект был представлен Авиационному Министерству Великобритании.

В 1938 году появилась спецификация F.18/37 (Single-seat Fighter) одним из главных требований которой было оборудование истребителей двигателями Napier Sabre или Rolls-Royce Vulture. Истребители оборудованные первым двигателем получили обозначение N-type, вторым - R-type. Фирма Hawker предложила  два своих проекта - Typhoon (N-type) и Tornado (R-type).

Первый полет прототипа самолета Tornado (P5219), пилотируемого испытателем фирмы Hawker Филиппом Лукасом, состоялся 6 ноября 1939 года. Самолет был оборудован двигателем Rolls-Royce Vulture II, мощностью 1760 л.с. с 3-х лопастным пропеллером De Havilland Hydromatic. На нем были установлены 12 пулеметов Browning.

Проведенные испытания показали значительное превосходство истребителя над стоящими на вооружении истребителями Hurricane. Авиационное Министерство Великобритании заказало серийную партию из 500 истребителей Tornado Mk.I, однако порекомендовав увеличить мощность двигателя. Проблемы с двигателем Vulture II заставили Hawker в марте 1941 году установить на самолет двигатель Vulture V мощностью 1980 л.с. с трехлопастным винтом De Havilland Rotol.

Второй прототип самолета (P5224) полетел 5 декабря 1940 года. Он имел двигатель Vulture II и был вооружен четырьмя 20-мм пушками Hispano. Этот самолет так же был заказан для серийного производства. Для этих целей были отведены производственные мощности компании A. V. Roe & Company Limited в Манчестере.

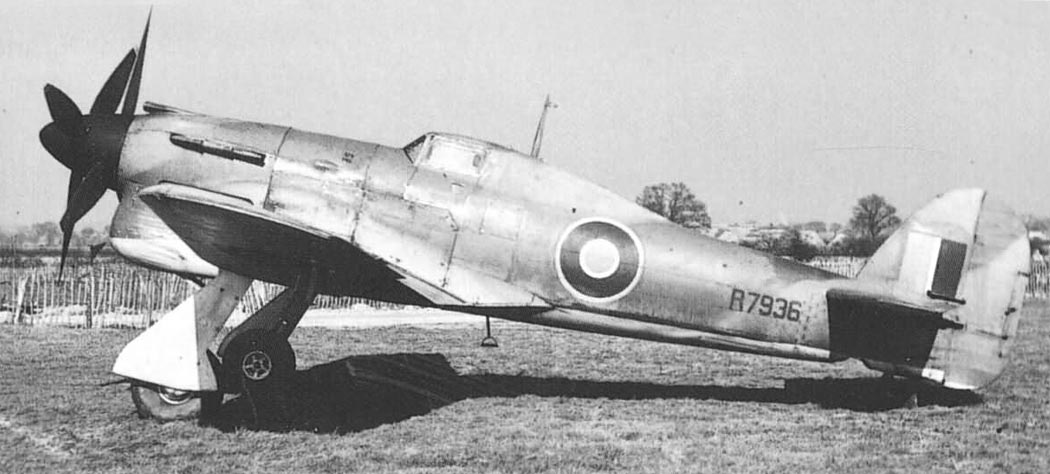

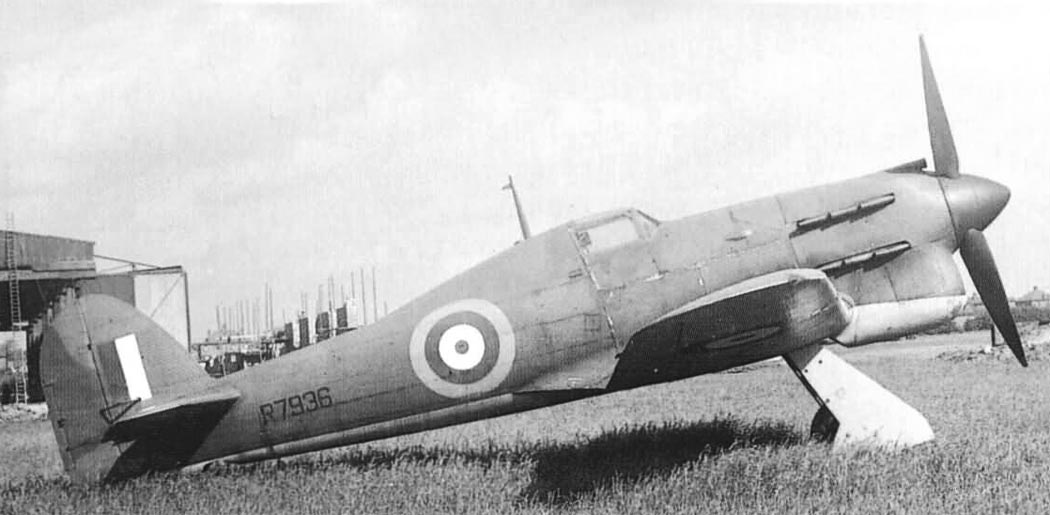

В 1941 году был выпущен первый серийный экземпляр самолета под номером R7936. Этот самолет был передан в исследовательский центр в Лэнгли для дальнейших испытаний. По результатам испытаний была перезаказана серия из 197 машин. Однако проблемы с двигателями продолжались, что заставило Авиационное Министерство посоветовать фирме Hawker использовать двигатели Wright R-2600 Duplex Cyclone или Bristol Centaurus или Fairey Monarch.

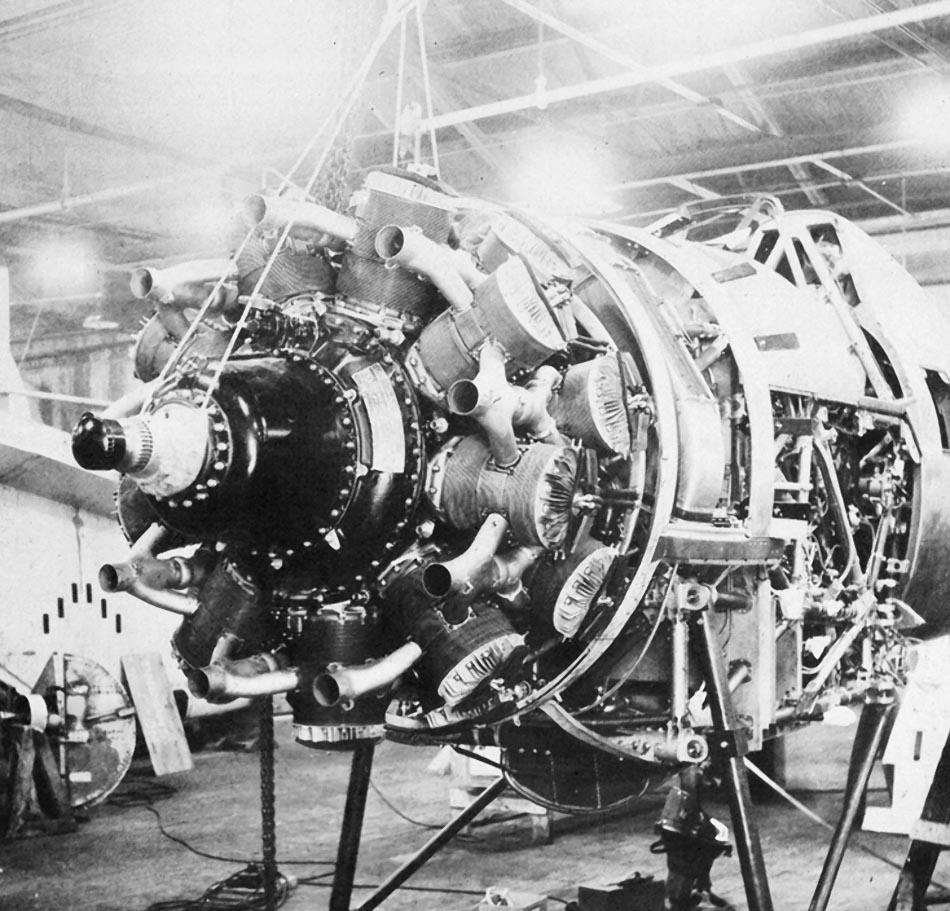

В феврале 1941 года Министерство заказало строительство третьего прототипа (HG641) оборудованного 18-ти цилиндровым двигателем Bristol Centaurus IV мощностью 2210 л.с. Этот самолет полетел 23 ноября 1941 года. Позднее, в 1942 году, его трехлопастный винт был заменен четырехлопастным. Оборудованный этим винтом самолет смог развить скорость 647 км/ч. Были построены два серийных самолета под номерами R7937 и R7938 и заказаны еще 200 экземпляров.

Полные испытания проведенные в Ленгли показали недоведеность обеих двигателей и оба контракта на постройку серийных самолета были аннулированы.  Всего было построено 6 экземпляров самолета. Конструктивные решения и результаты испытаний самолета были использованы в дальнейшем фирмой при создании истребителя Tempest Mk II.




 ЛТХ:
Модификация   Tornado Mk.I
Размах крыла, м   12.78
Длина, м   9.95
Высота, м   4.47
Площадь крыла, м2   26.33
Масса, кг
  пустого самолета   3803
  нормальная взлетная   48453
Тип двигателя   1 ПД Rolls-Royce Vulture V (Bristol Centaurus CE.4S)
Мощность, л.с.   1 х 1980 (2210)
Максимальная скорость , км/ч   638 (647)
Крейсерская скорость , км/ч   565 (584)
Практическая дальность, км   1530
Боевая дальность, км   965
Cкороподъемность, м/мин   847
Практический потолок, м   10575 (9940)
Экипаж   1
Вооружение:   четыре 20-мм пушки British Hispano установленные в крыльях,  (двенадцать 7.7-м пулемета).


 Доп. информация :


  Фотографии:

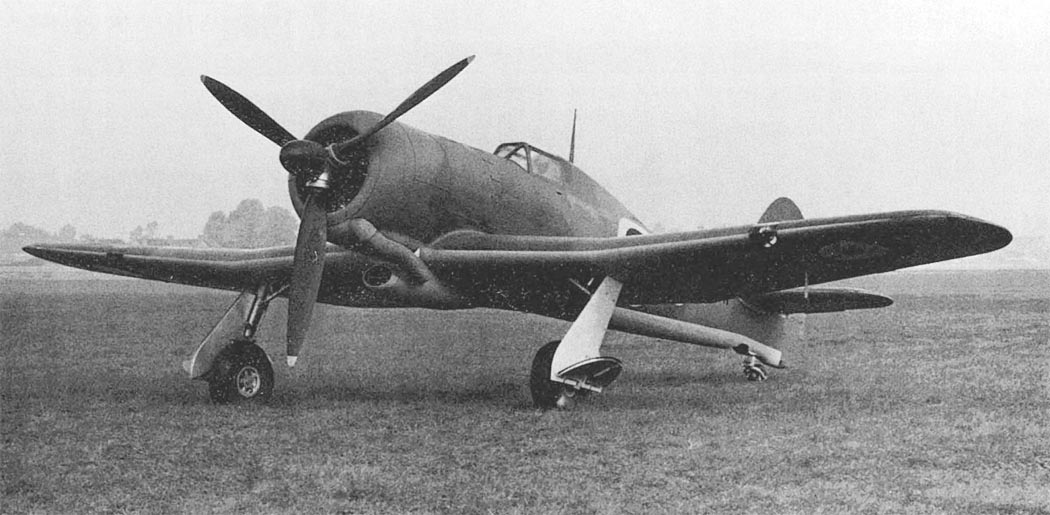

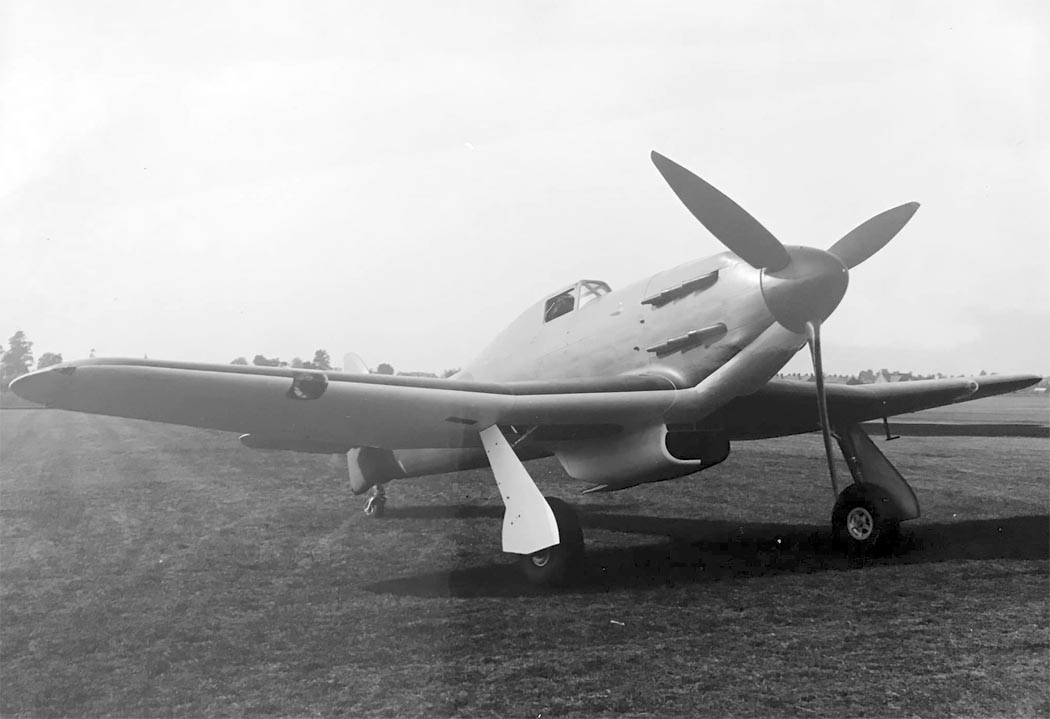

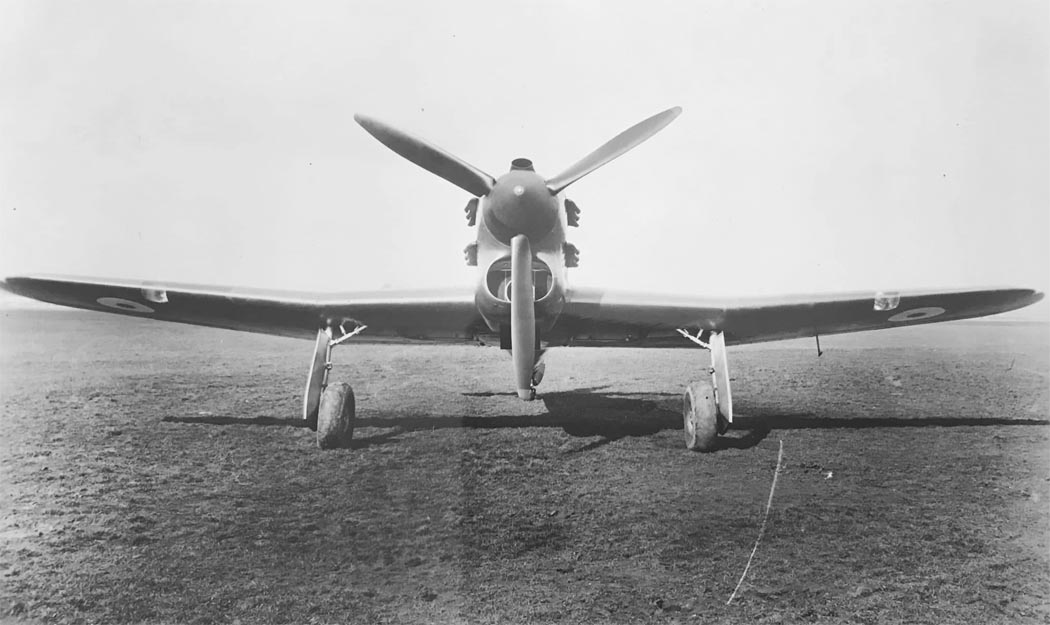

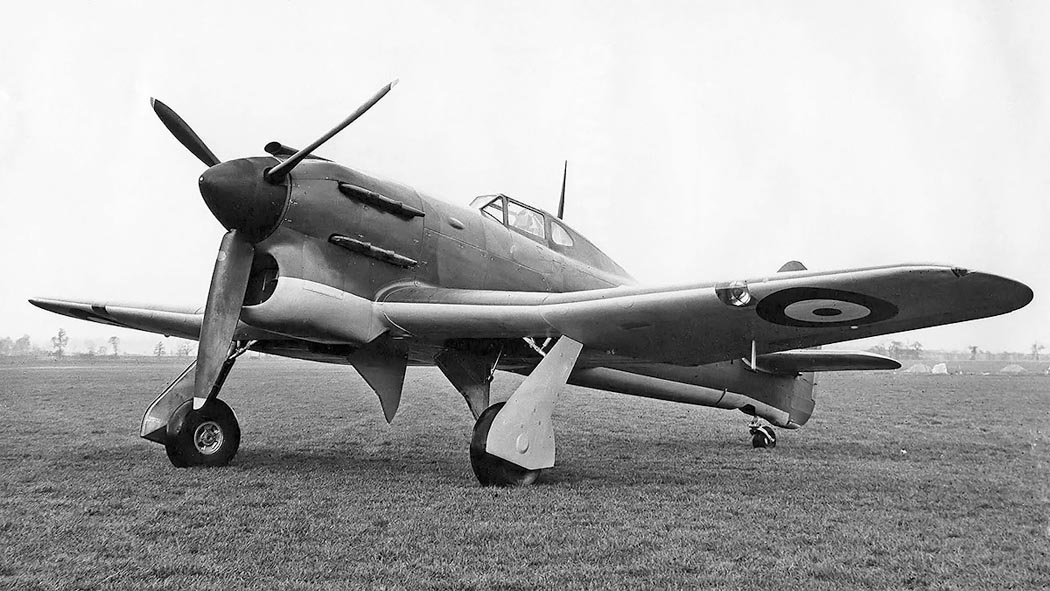

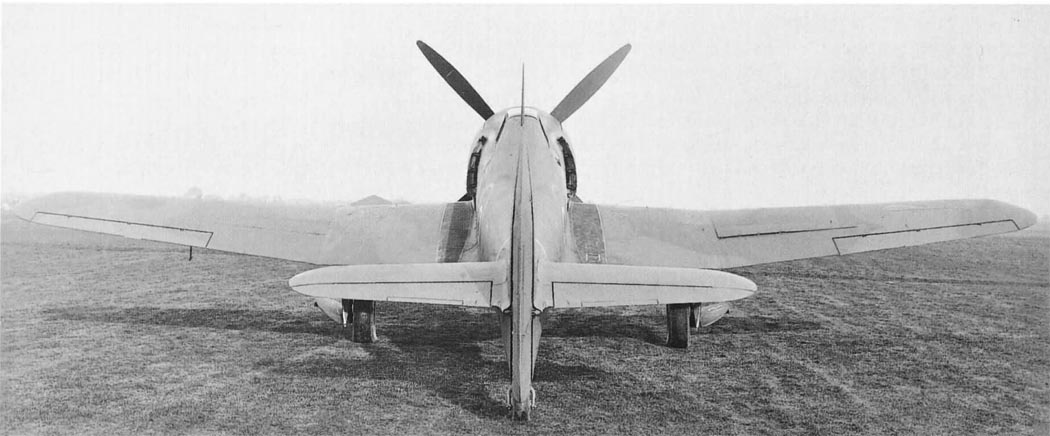

 Первый прототип Tornado (P5219)
 Первый прототип Tornado (P5219)

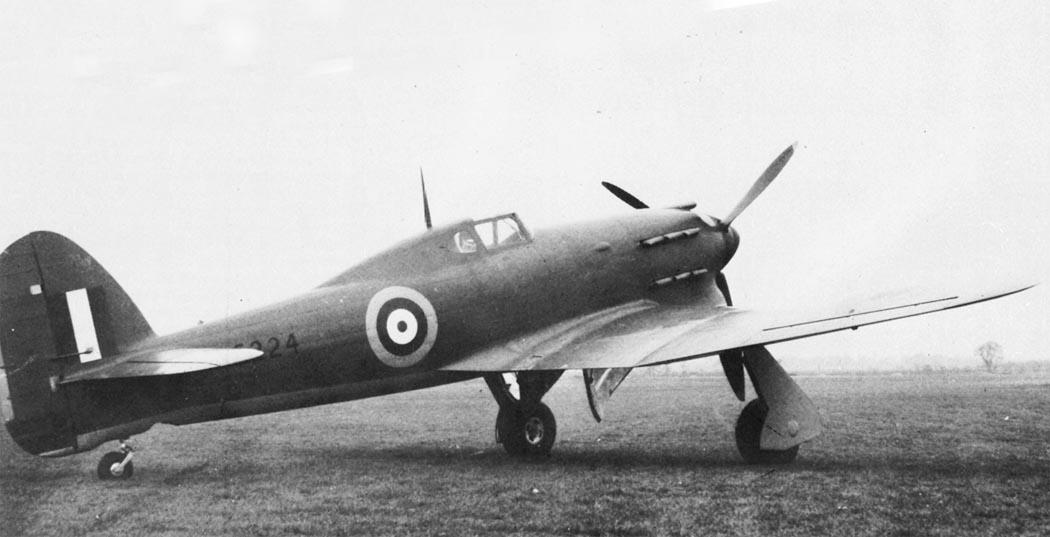

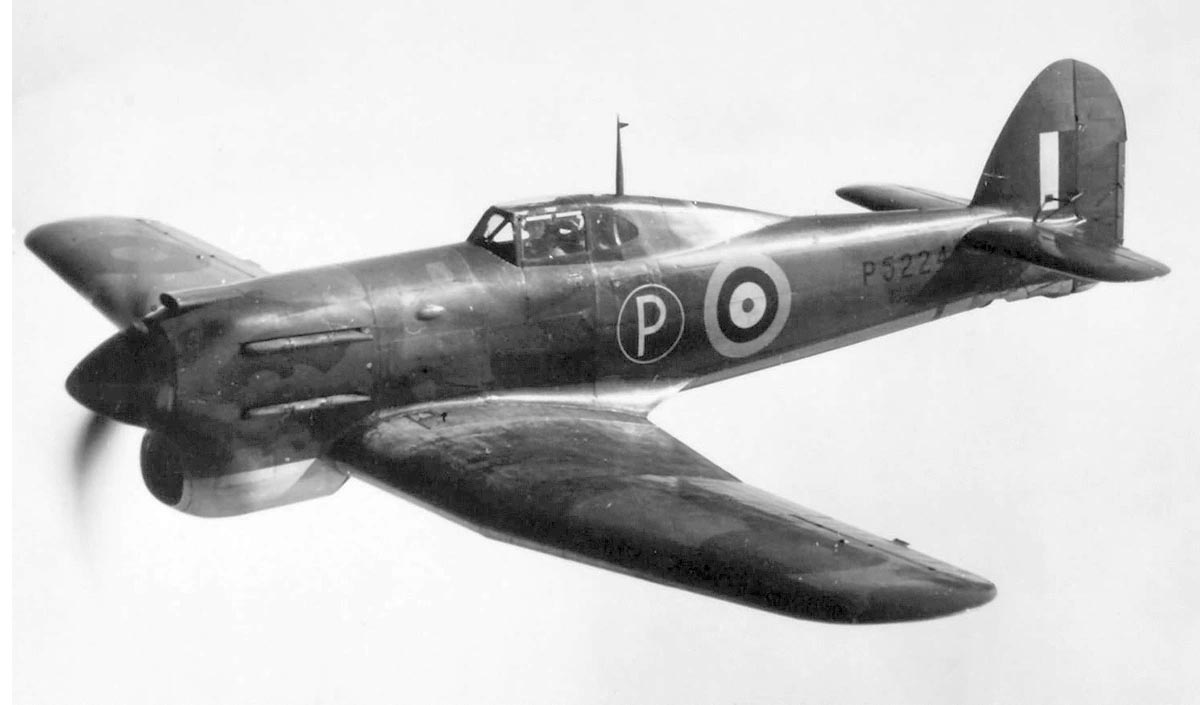

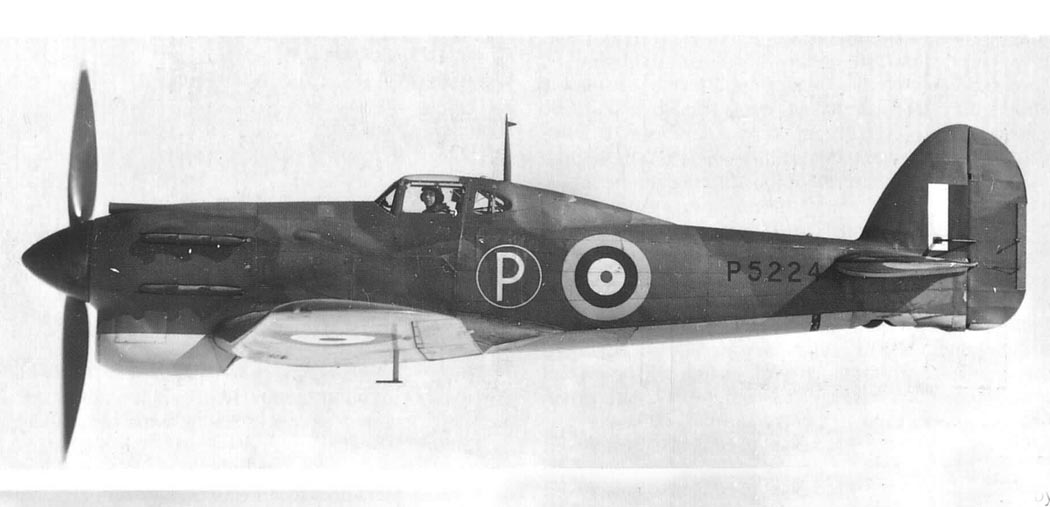

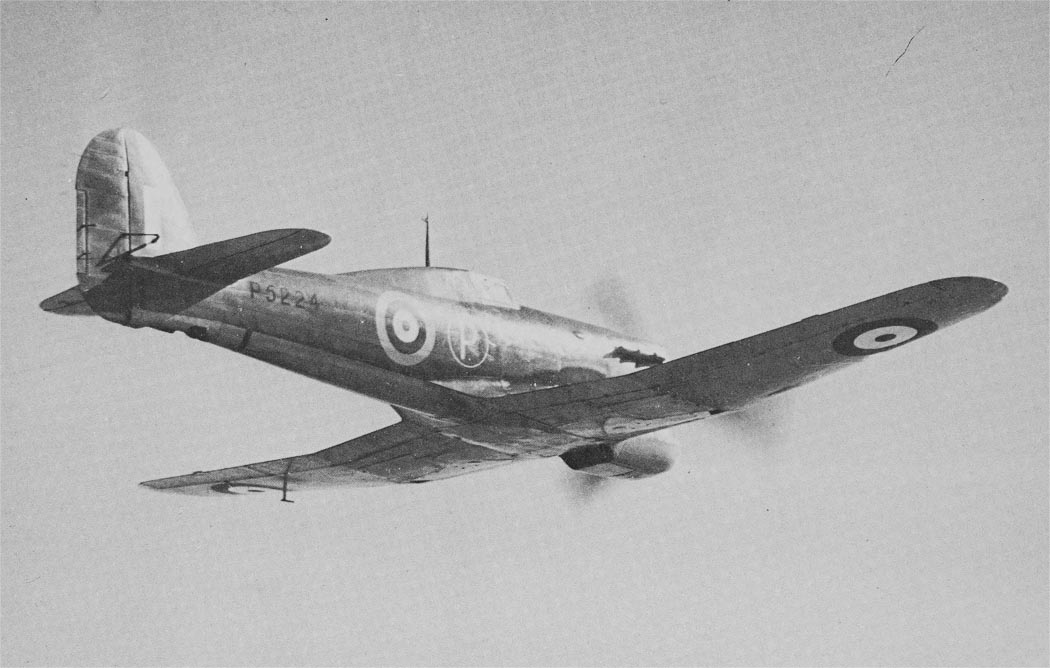

 Второй прототип Tornado (P5224)

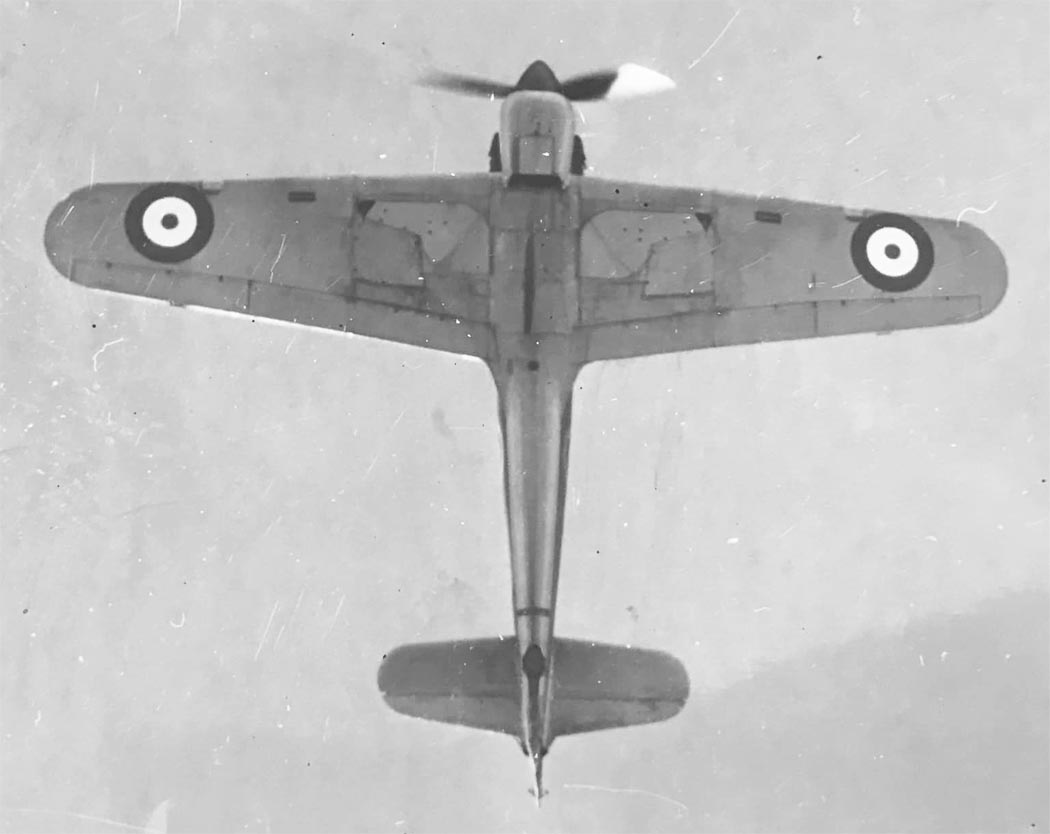

 Второй прототип Tornado (P5224)

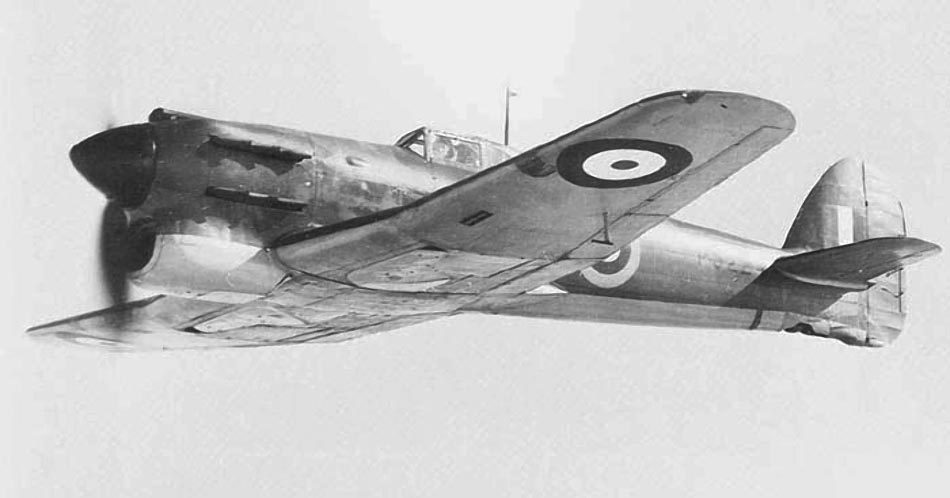

 Второй прототип Tornado (P5224)

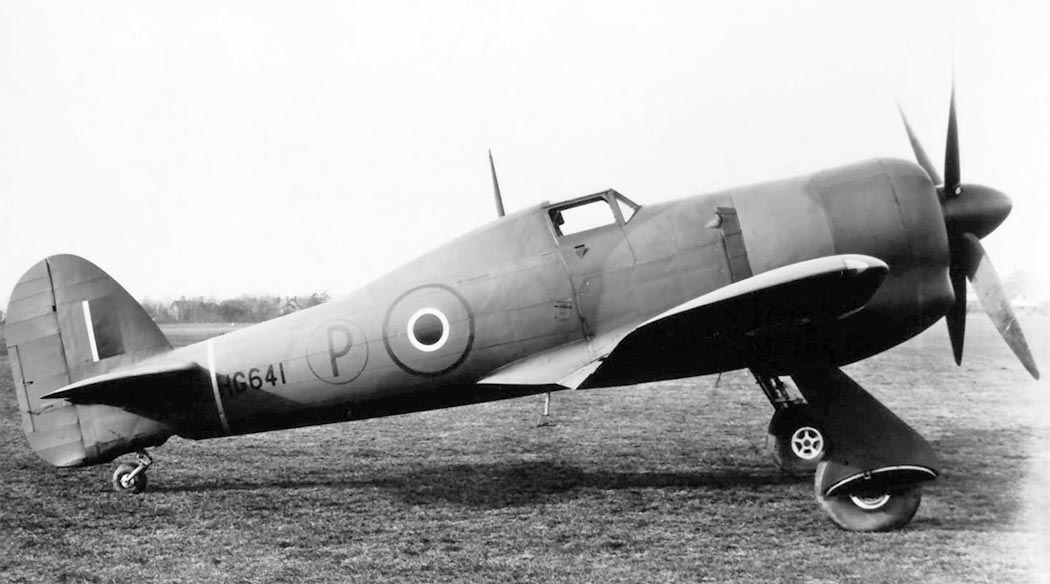

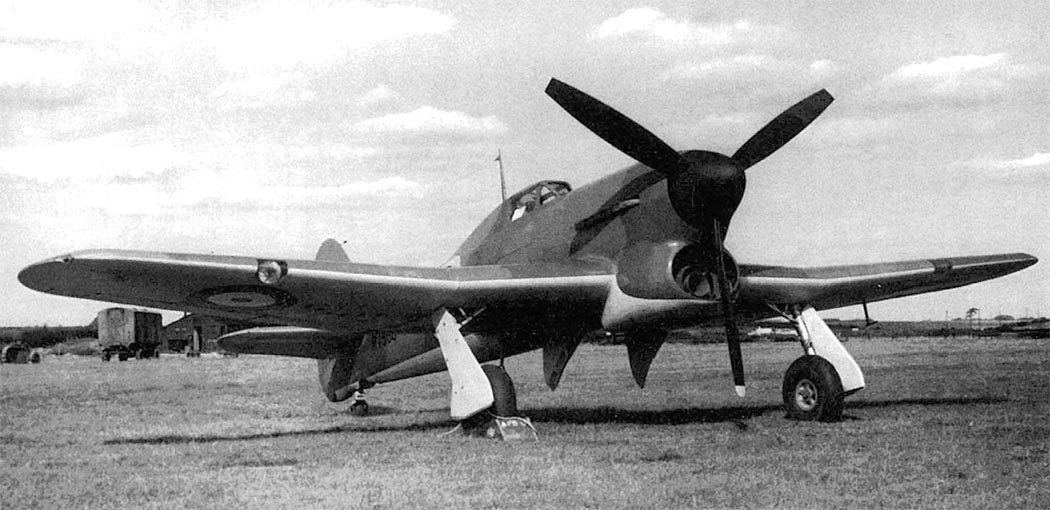

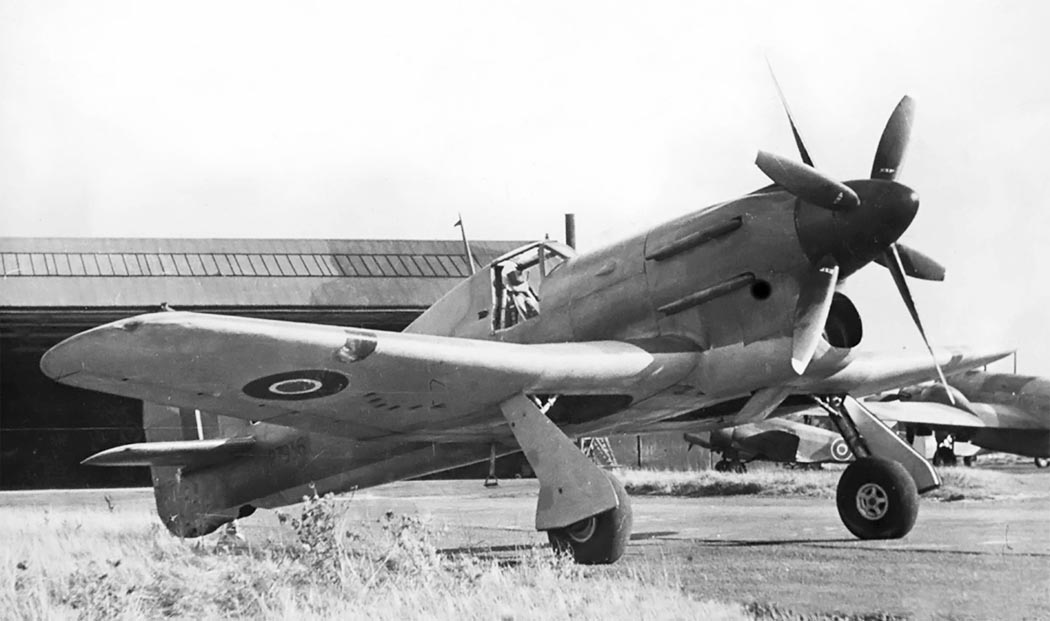

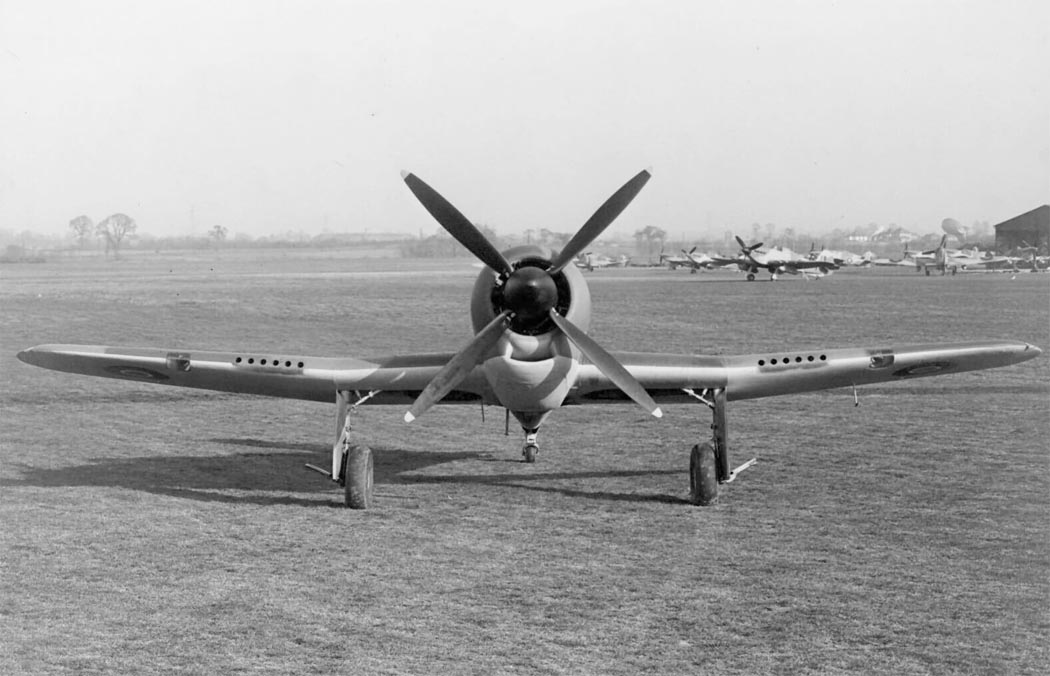

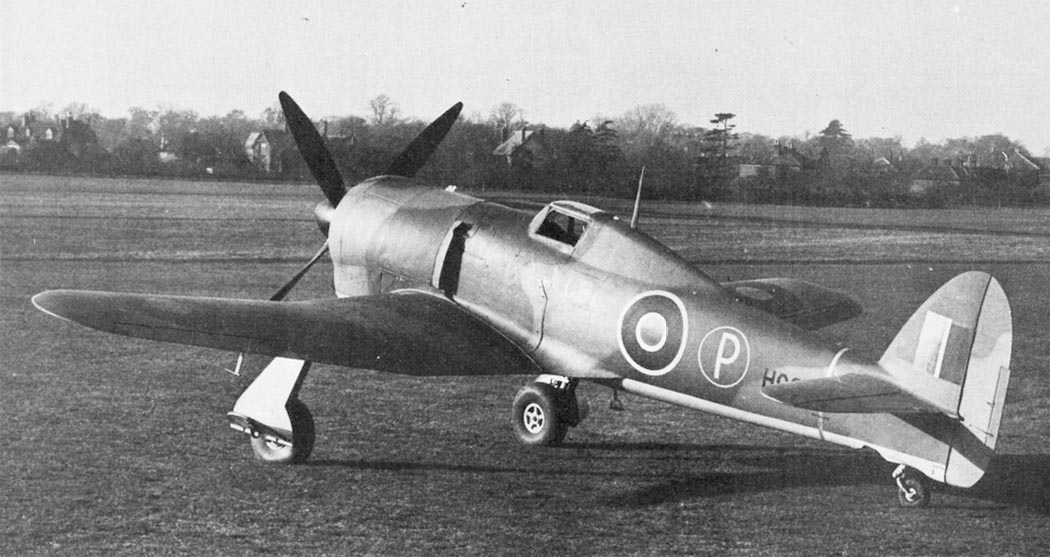

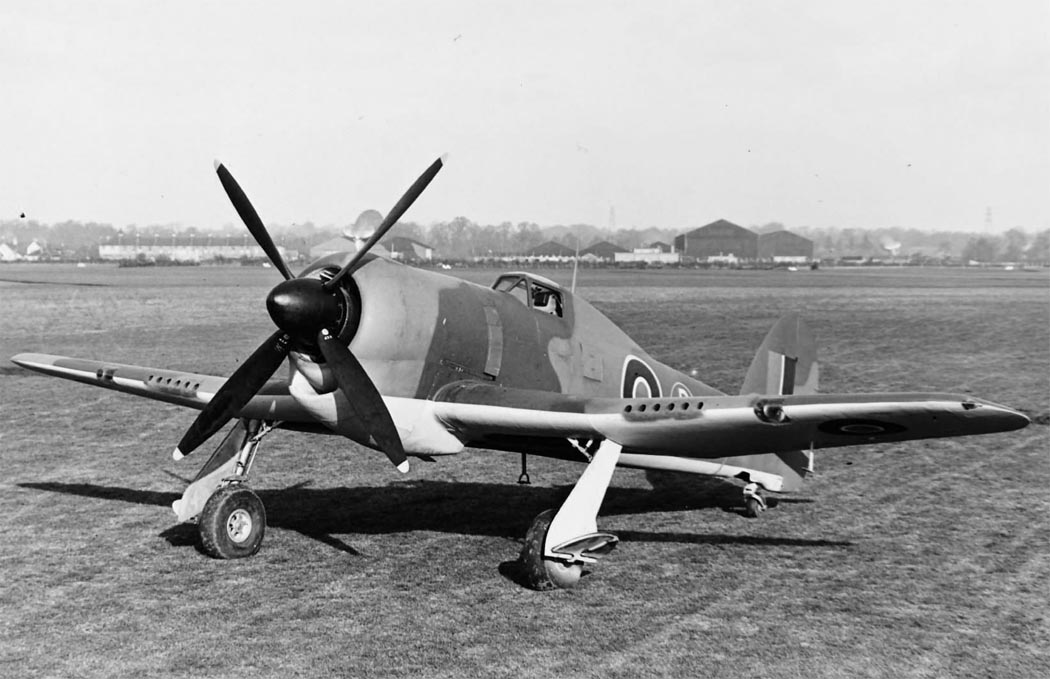

 Третий прототип Tornado (HG641)

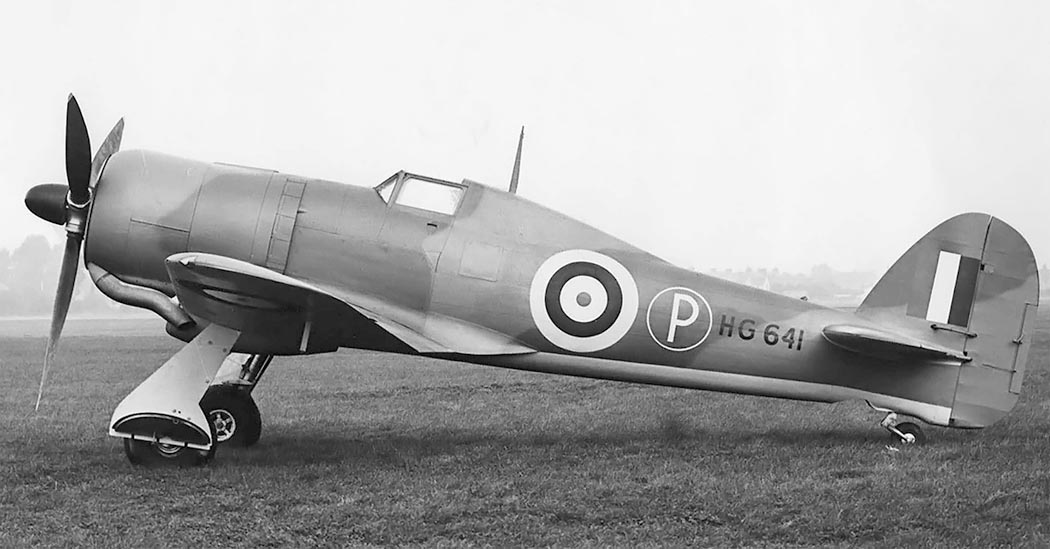

 Третий прототип Tornado (HG641)

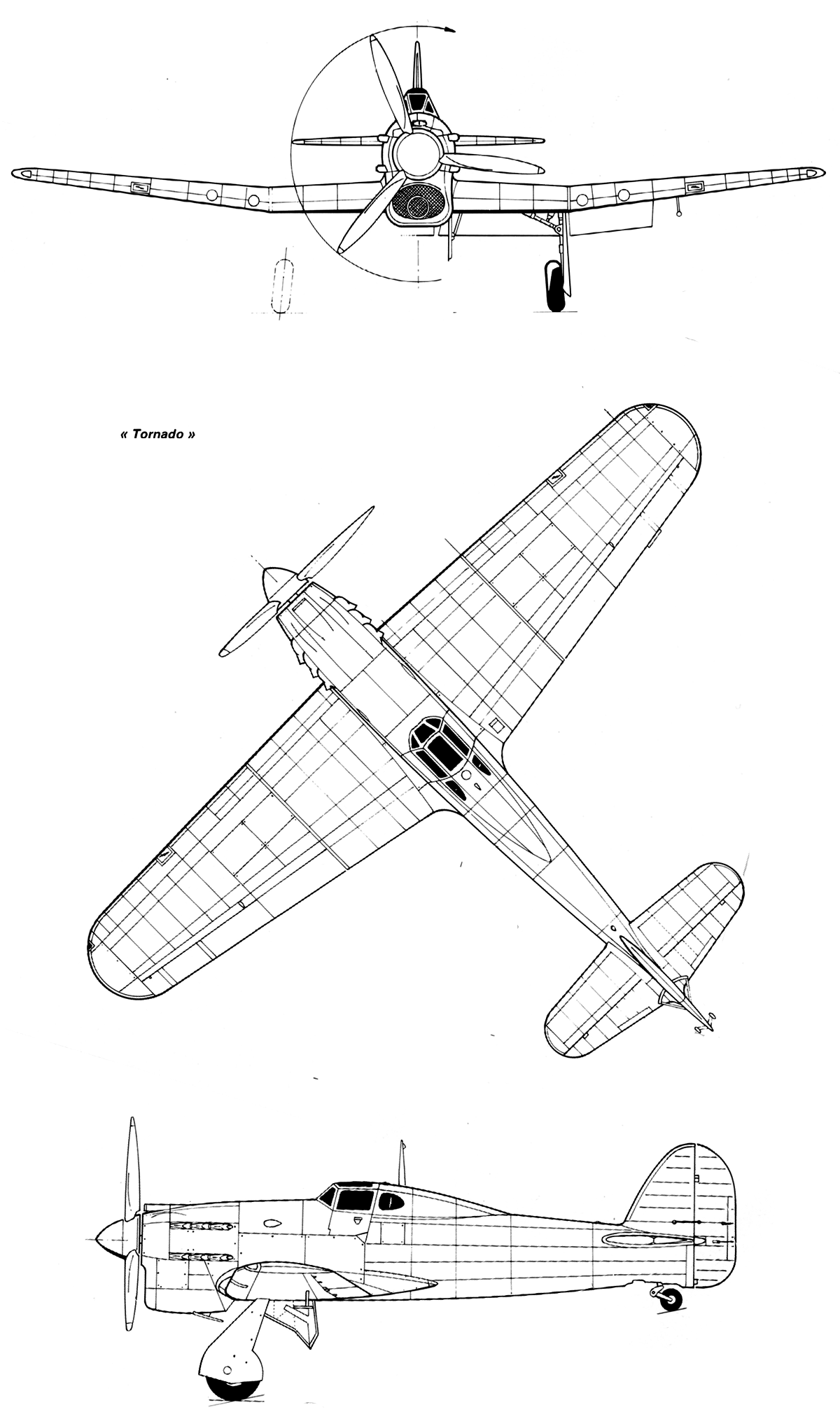

  Схемы:

 Второй прототип Tornado (P5224)

  Варианты окраски:

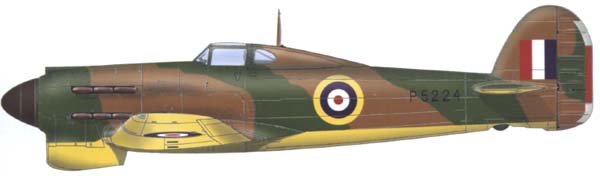

 Второй прототип Tornado (P5224)

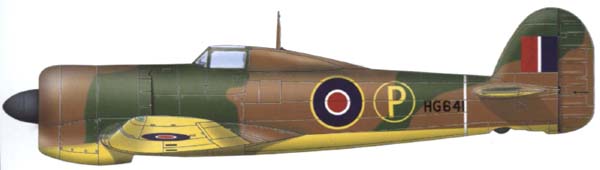

 Третий прототип Tornado (HG641)







Список источников:

Francis K.Mason. Hawker Aircraft Since 1920
Vic Flinthman. Post-war military aircraft in British service
Wydawnictwo Militaria. Seweryn Fleischer. Hawker Typhoon
Fana de l'Aviation. Chris Tomas, Chris Shores.  Les chasseurs lourdes de Hawker
Squadron/Signal. Aircraft Number 102. Jerry Scutts. Typhoon/Tempest in Action
Samoloty Wojskowe Swiata 1935-1945. Hawker Tornado
Aircraft in British Military Service 1946 - 1998
Jaap Teeuwen. British Aircraft of World War II
FAQs.org.Greg Goebel. Air Vectors. The Hawker Typhoon, Tempest, & Sea Fury
Vaclav Nemecek. Vojenska letadla
