   Potez 630

Разработчик: Potez
Страна: Франция
Первый полет: 1936
Тип: Тяжелый истребитель
  ЛТХ     Доп. информация



В середине 30-х годов концепция двухмоторного многоцелевого самолета переживала свой расцвет. Подобные машины появлялись в разных странах. Не осталась в стороне и Франция. 31 октября 1934 г. французское министерство авиации выдало техническое задание на многоцелевой "оборонительный" самолет с экипажем из двух-трех человек. Он должен был выполнять три функции: лидера истребителей (трехместный вариант - С3), с которого по радио руководили бы большой группой одномоторных машин, дневного истребителя-штурмовика (двухместный - С2), способного также сопровождать бомбардировщики или разведчики, и ночного истребителя (двухместный - CN2).

Задание требовало максимальную скорость 450 км/ч на высоте 4000 м, набор этой высоты за 15 мин, крейсерскую скорость 320 км/ч и продолжительность полета свыше 4 часов. Вооружение должно было состоять из двух неподвижных 20-мм пушек впереди и одного 7,5-мм пулемета на турели сзади. Для того, чтобы обеспечить маневренность, сравнимую с одноместными истребителями, максимальный взлетный вес ограничили 3000 кг, подняв впоследствии этот предел до 3,5 т. Столь жесткие требования по весу резко снизили возможности выбора мотоустановки. Фактически в пределы заданного норматива укладывались только инвертные (клапанами вниз) V-образные двигатели "Рено" или "Сальмсон" по 450 л.с. и 14-цилиндровые малогабаритные двухрядные "звезды" "Испано-Сюиза" или "Гном-Рон" по 600 л.с.

Ответом на задание 1934 г. стали проекты Анрио Н.220 (позднее превратившийся в NC.600), Луар-Ньюпор 20 и Бреге 690. Конструкторское бюро фирмы" Анри Потэ" из Мельте предложило сразу два проекта - Р.630 и Р.631, отличавшиеся только моторами. На Р.630 планировали использовать двигатели Испано-Сюиза HS 14H, нa Р.631 - Гном-Рон GR14M.

Разработкой базового проекта Р.63 руководил инженер Королье. Им был создан свободнонесущий моноплан с двухкилевым оперением и убирающимся шасси. В соответствии с духом времени он имел хорошо обтекаемые формы и гладкую обшивку.

Каждый участник конкурса строил первый опытный самолет за свой счет. Изготовление Р.630-01 начали в апреле 1935 г. Когда машина была готова, на ней смонтировали двигатели Испано HS 14Hbs по 580 л.с. 25 апреля 1936 г. испытатель Николь совершил на ней первый полет. Самолет тогда имел деревянный стабилизатор без поперечного V, усиленный лентами-расчалками. 6 мая в полете оторвалась лопасть винта. При вынужденной посадке получил повреждения левый мотор. В ходе ремонта на самолет поставили новое, металлическое, горизонтальное оперение и стойки шасси большей длины.

После завершения заводских испытаний, 20 ноября, Р.630-01 передали в находящийся в Виллакублэ испытательный центр BBC-СЕМА для официальной оценки. Там рекомендовали несколько небольших усовершенствований, но в целом машину сочли удовлетворительной. После этого Р.630-01 отправили на полигон в Кадо для отстрела вооружения. Последнее состояло из двух 20-мм пушек HS9 в носу (с боезапасом по 60 снарядов) и пулемета MAC 1934 в задней кабине (с 1000 патронов). В ходе испытаний моторы HS 14Hbs заменили сначала на HS 14Ab 02/03, а затем на HS 14Ab 10/11. Последние развивали 640 л.с. у земли,700 л.с. на взлетном режиме и 725 л.с. на расчетной высоте. При весе 3850 кг (включая 800 л бензина) максимальная скорость составляла 460 км/ч на высоте 5000 м. Скороподъемность у земли равнялась 10,9 м/с; при этом на 4000 м самолет поднимался за 5 мин 56 сек. Максимальная дальность при скорости 300 км/ч была 1300 км.

В ходе национализации французской авиационной промышленности фирму "Анри Потэ" поглотило государственное объединение SNCAN, созданное в декабре 1936 г. В январе 1937 г. в неговключили заводы "Потэ" в Мельте и Сартрувилле. Затем к ним добавились заводы других фирм в Мюро, Кодебеке и Гавре. Всего на пяти предприятиях трудились 5500 человек.

Внешние отличия между типами 630 и 631 были минимальными и ограничивались мотоустановкой. Капоты "Гном-Ронов" на Р.631 имели меньший диаметр, а воздухозаборник маслорадиатора находился снизу. У Р.630 заборник разместили сверху мотогондолы.

В июне 1937 г. уже поступил заказ на самолеты для строевых частей ВВС. Он охватывал 10 двухместных учебных машин и 30 трехместных дневных истребителей Р.631СЗ. Первые пять из них хотели получить восемь месяцев спустя. Поскольку массовое производство моторов "Гном-Рон" развернуть не успели, впридачу к ним заказали еще 80 самолетов с двигателями "Испано-Сюиза". На первых 48 из них должны были стоять моторы HS 14Ab 02/04 (один левого, а другой - правого вращения), а на остальных - HS 14Ab 10/11. В декабре 1937 г. были официально подтверждены и дополнены контрактами заказы на другие модификации.

В конце 1937 г. - начале 1938 г. новые машины с маркой "Потэ" вызвали большой интерес за рубежом. SNCAN получила ряд заграничных заказов на самолеты этого семейства, в том числе и на тяжелые истребители. Один Р.631 предназначался для Китая, один - для Югославии (плюс два Р.630), один Р.630 - для Швейцарии. Последний должен был получить дополнительное вооружение из двух 20-мм пушек в подфюзеляжной гондоле. Чехословацкий концерн "Авиа" заключил соглашение о лицензионном производстве модификации Р.636. Но до захвата страны немцами ни одного самолета чешские заводы построить не успели.

Серийное производство истребителей семейства Потэ 63 началось в мае 1937 г. Изготовление отдельных узлов распределили между разными заводами концерна. Фюзеляжи и оперение делали в Кодебеке, крылья - в Гавре. Окончательная сборка сначала велась в Мельте, а после окончания выпуска бомбардировщиков Блок MB.210 - в Ле Мюро.

Первый серийный Р.630 поднялся в воздух в феврале 1938 г.

23 мая ВВС приняли первый самолет этого типа; он имел заводской №8. За ним в том же месяце последовали еще три машины. На официальных приемочных испытаниях №8 показал скорость 448 км/ч на высоте 4000 м, набор этой высоты занял 7 мин 1 с. Данные несколько ухудшились по сравнению с опытным образцом, но оставались, в общем, в пределах требуемого.

В это время считалось, что век тяжелых истребителей "Потэ" станет недолгим. Для конца 30-х годов, в условиях бурного расцвета самолетостроения, их данные уже не казались удовлетворительными. "План V", утвержденный 15 марта 1938 г. , - перспективный план развития и модернизации французских ВВС, предусматривал после выполнения уже выданных заказов снятие Р.630 и Р.631 с производства и замену их в цехах заводов каким-либо тяжелым двухмоторным истребителем, разрабатывавшимся по более позднему техническому заданию 1936 г. Но оказалось, что ни один из них еще не был готов к серийному выпуску. Поэтому типы 631CN2 и 631СЗ вошли и в новые программы. Согласно им французские ВВС должны были иметь 207 двухмоторных истребителей, в том числе 121 в строевых частях.

Одновременно с этим продолжающиеся неполадки с моторами "Испано-Сюиза", резко снижавшие боеспособность Р.630, более ремонтировавшихся, чем летавших, привели к решению убрать их из первой линии и использовать как учебные. Р.630 начали переделывать в двухместные с двойным управлением, обозначавшимися иногда как P.630DC или P.630Inst.

Удаление Р.630 из строевых частей собирались компенсировать увеличением выпуска Р.631 за счет сокращения производства легких бомбрдировщиков Р.633, а также выдачей дополнительных заказов. Так, в июле 1938 г. заказали еще 52 Р.631.

Поставки самолетов с заводов сдерживались нехваткой моторов, винтов и пушек. Первую партию Р.630 вооружили четырьмя пулеметами вместо двух пушек. К 1 января 1939 г. получили всего 45 Р.630 и 27 Р.631. 60 самолетов типа 631 были позднее облетаны с временно установленными винтами, чтобы обеспечить приемку их представителями ВВС. После отработки стандартной программы полетов пропеллеры снимали и ставили на следующую машину. Много истребителей застряло на площадках заводских аэродромов, ожидая поставки двигателей.

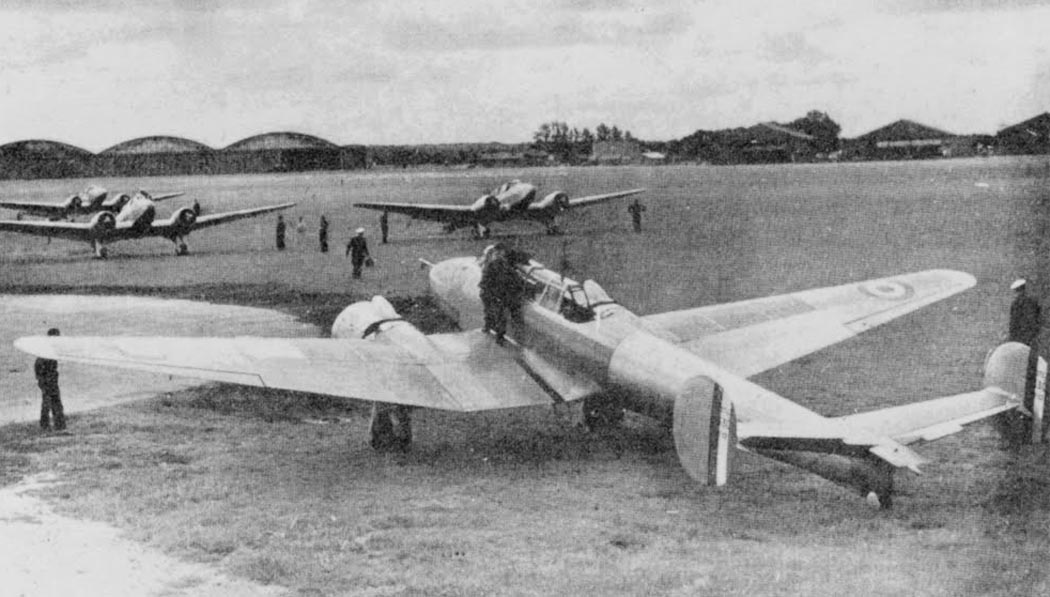

Тем не менее в июле 1938 г. в авиационном празднике в Виллакублэ приняли участие уже 15 истребителей "Потэ". В сентябре того же года 17 самолетов Р.630 направили в истребительные эскадры в Реймс, Дижон, Этамп и Шартре. Эти машины предназначались для звеньев лидеров одномоторных истребителей. Предполагалось иметь по одному такому звену (из шести "Потэ") на истребительную эскадру. Лидеры должны были обеспечивать навигационную помощь и с них же собирались командовать воздушным боем. Ранее для этой цели использовались бомбардировщики Блок MB.200, но к концу 30-х годов они уже устарели и далеко отставали от современных истребителей.

На 1 апреля 1939 г. ВВС приняли уже 77 Р.630 и 88 Р.631, из них 67 Р.630 и 20 Р.631 уже эксплуатировались в частях. Группы ночных истребителей GCN III/I и GCH II/4 сдали старые одномоторные самолеты Мюро 113CN2, получив Р.630. В мае эти части переименовали в GCN I/13 и GCN V/13. Р.630 считались временным оснащением и подлежали замене на Р.631 при первой возможности. Группа GC II/8 должна была перейти с MS.225 и D.510 на Р.631 и стать первой частью многоместных дневных истребителей со штатом из 18 самолетов.

Технологически конструкция Потэ 63 была продумана очень хорошо. На изготовление самолета уходило всего 7500 человеко-часов - немного больше, чем на одномоторный истребитель последнего поколения Девуатин D.520 и почти вдвое меньше, чем на устаревший Моран-Солнье MS.406. К январю 1940 г. заводы SNCAN вышли на рубеж 100 самолетов в месяц и держали этот темп до самой капитуляции Франции. Правда, с осени 1939 г. приоритет в производстве получили ближние разведчики P.63.11 и именно их было построено больше всего.

Кроме того, в предверии надвигающейся войны французское правительство реквизировало большую часть экспортных заказов, в том числе и на тяжелые истребители. Один Р.630 успел прибыть в Швейцарию, один Р.630 - в Югославию, один Р.631 - в Румынию. Четыре Р.631 построили для Китая. Два первых самолета в августе 1939 г. выгрузили в Хайфоне, во Вьетнаме, где их конфисковали власти Французского Индокитая. Их использовали для усиления колониальной авиации перед конфликтом с Таиландом. Еще два, собранных позже, реквизировали еще во Франции. Р.631, изготовленный для Югославии, был разбит при облете 9 января 1940 г.

Перед объявлением войны Германии французские ВВС имели 85 Р.630, из них 65 в первой линии. В то же время насчитывалось 206 Р.631, в том числе 117 в строевых частях.

Когда 28 августа началась мобилизация, в Клермон-ле-Фермэ собрали тяжелые истребители из разных частей: в общей сложности два Р.630 и десять Р.631. Они образовали временную 5-ю эскадрилью группы GCII/2, вскоре переименованную в "дозорную" эскадрилью 1/16. Ее задачей стало дневное патрулирование заданных участков фронта и в случае появления противника, наведение на него одномоторных истребителей. В какой-то степени они заменяли современные самолеты радиолокационного дозора - воздушные наблюдательные посты. Р.630 и Р.631 по продолжительности полета значительно превосходили одномоторные истребители - это и использовалось. Иногда "Потэ" пытались атаковать и самостоятельно. Им даже удалось сбить несколько немецких самолетов. 29 января 1940 г. эту часть еще раз переименовали - на этот раз в эскадрилью многоместных истребителей ЕСМ 1/16.

Ввиду бесполезности применения Р.631 днем, в феврале 1940 г. звенья лидеров в истребительных эскадрах ликвидировали, а входившие в них ранее самолеты из частей изъяли. Все Р.630 передали в учебные подразделения.

Самолеты "Потэ", особенно Р.630 и Р.631, часто путали с немецкими Bf 110C, внешне очень на него похожими. По ним стреляли и с земли, и с истребителей, как французских, так и английских.

Когда французское правительство капитулировало перед немцами, в неокупированной зоне остались 32 Р.630 и 112 Р.631. Некоторое количество машин этих типов попало также в Северную Африку.  Двенадцать месяцев спустя осталось только шесть Р.630 и 64 Р.631.





 ЛТХ:
Модификация   Potez 630
Размах крыла, м   16.00
Длина, м   11.07
Высота, м   3.61
Площадь крыла, м2   32.70
Масса, кг
  пустого самолета   2450
  нормальная взлетная   3850
Тип двигателя   2 ПД Hispano-Suiza 14Ab 10/11
Мощность, л.с.   2 х 720
Максимальная скорость , км/ч   448
Крейсерская скорость , км/ч   412
Практическая дальность, км   1300
Максимальная скороподъемность, м/мин   620
Практический потолок, м   10000
Экипаж, чел   2
Вооружение:   два передних 7.62-мм пулемета MAC 34 и один такой же пулемет на турели в задней кабине


 Доп. информация :


  Чертеж "Potez 63"
  Фотографии:

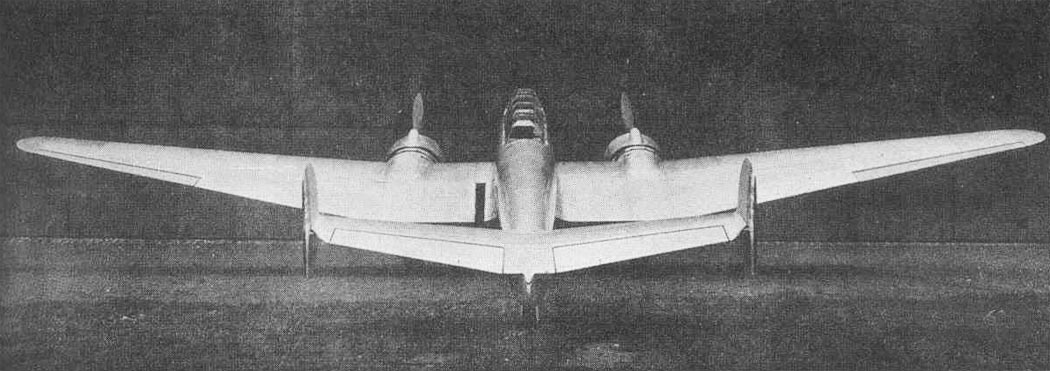

 Первый прототип Potez 630
 Первый прототип Potez 630
 Первый прототип Potez 630
 Первый прототип Potez 630
 Второй прототип Potez 630
 Второй прототип Potez 630
 Второй прототип Potez 630
 Второй прототип Potez 630
 Второй прототип Potez 630
 Второй прототип Potez 630

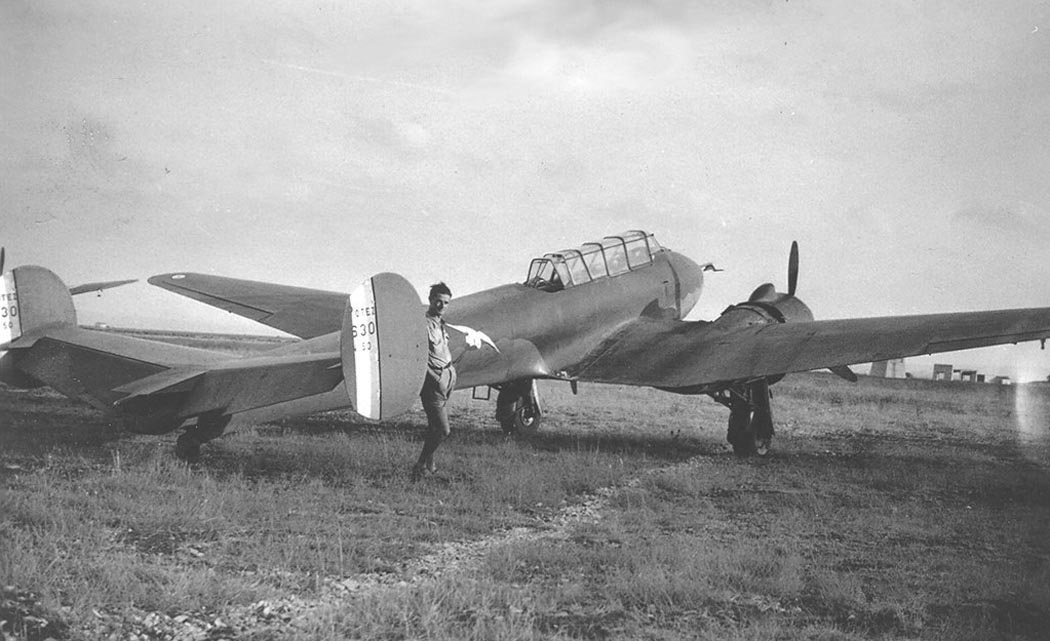

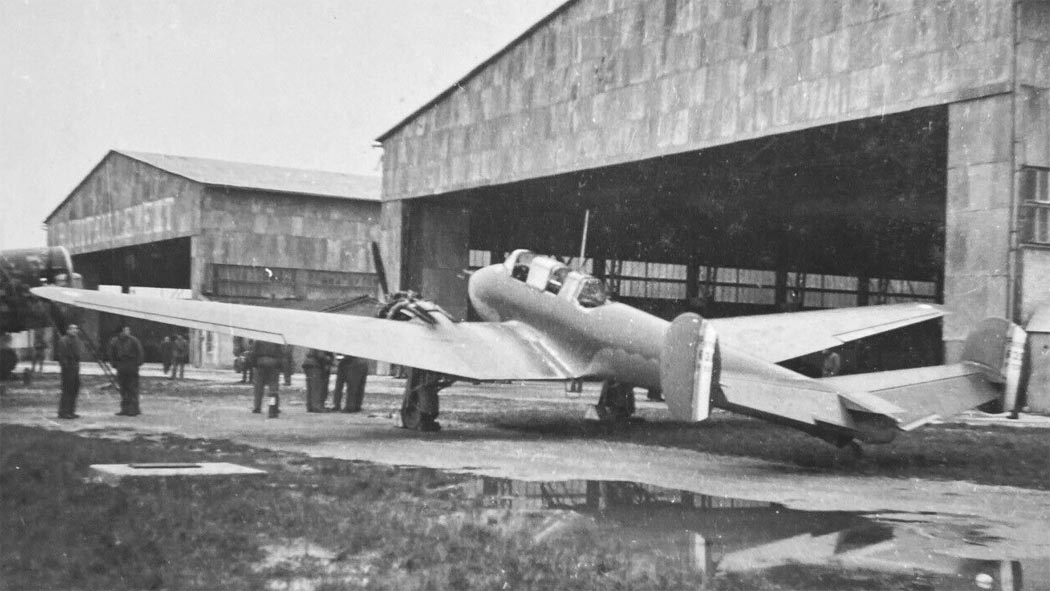

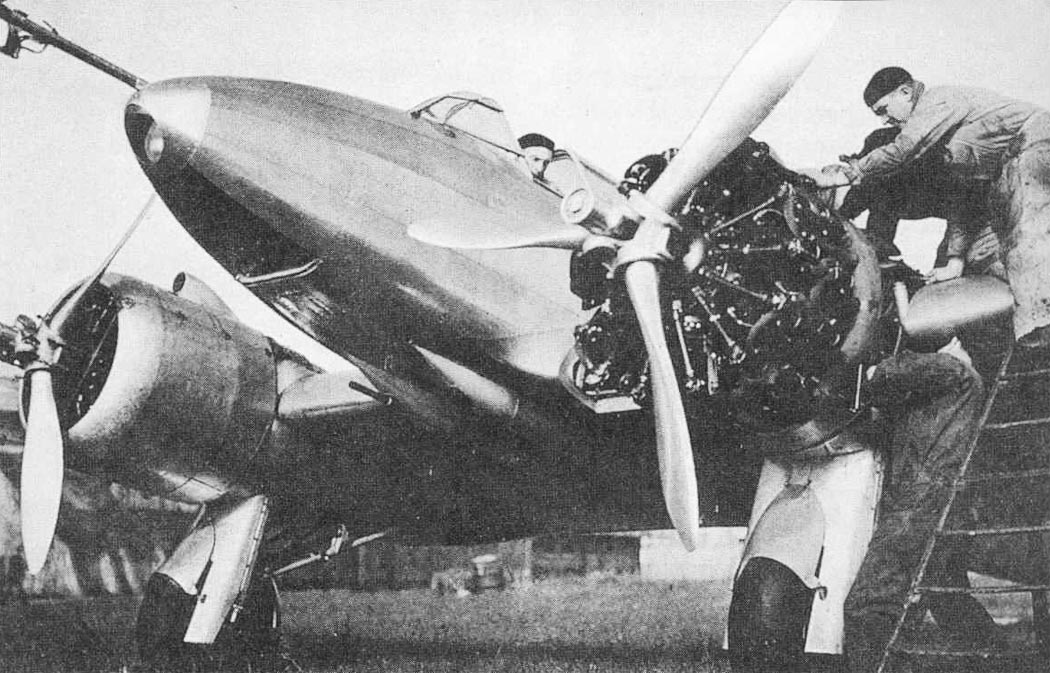

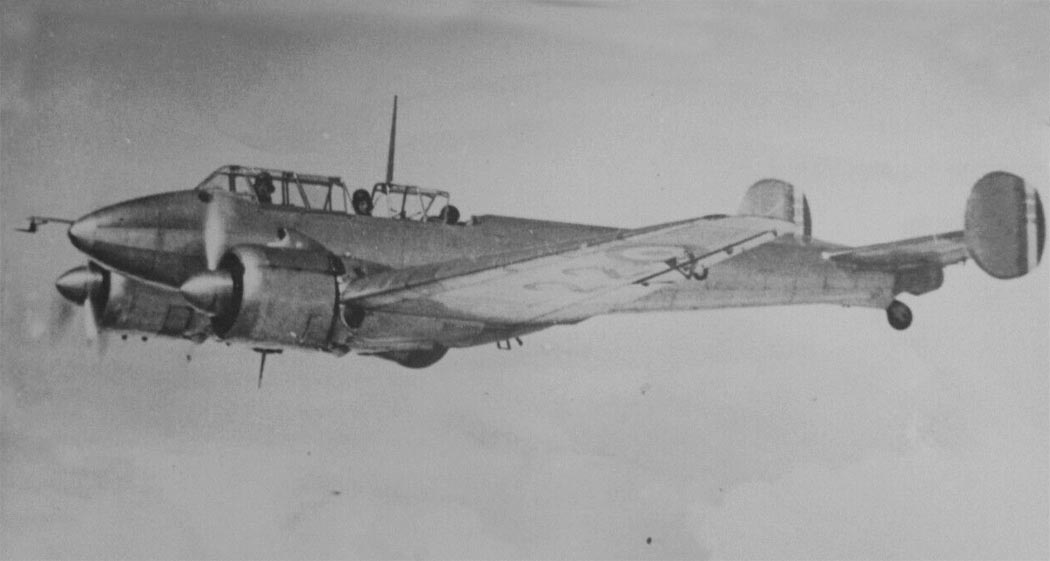

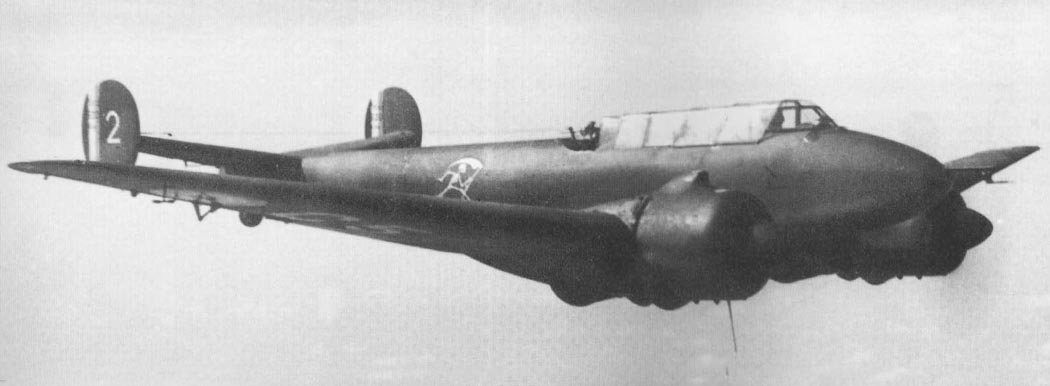

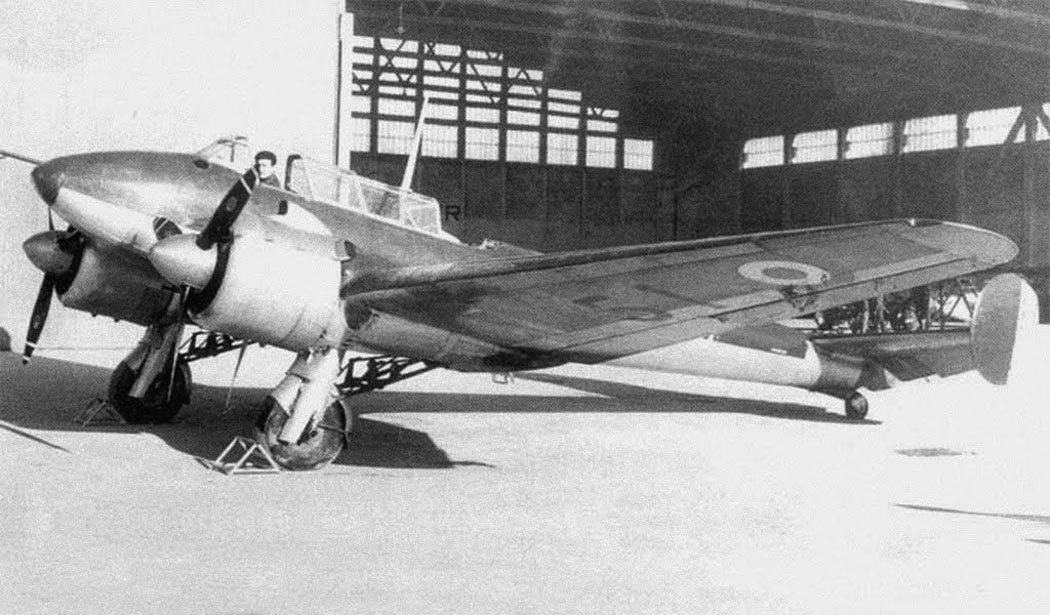

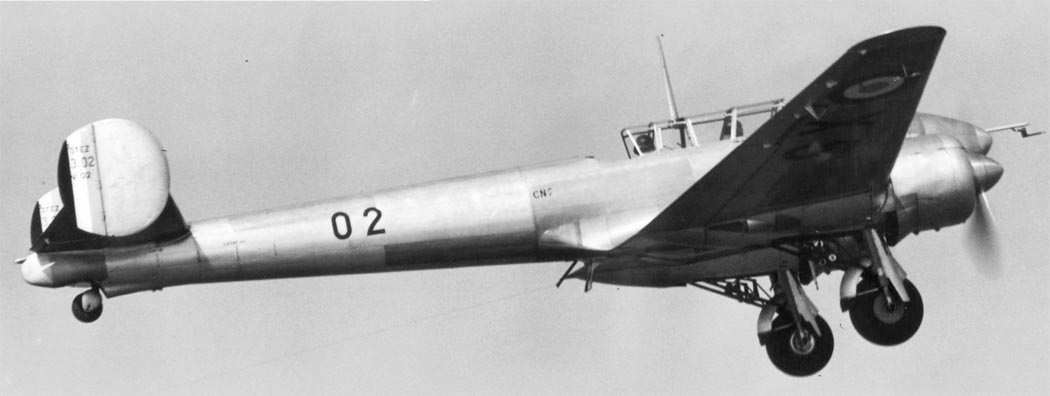

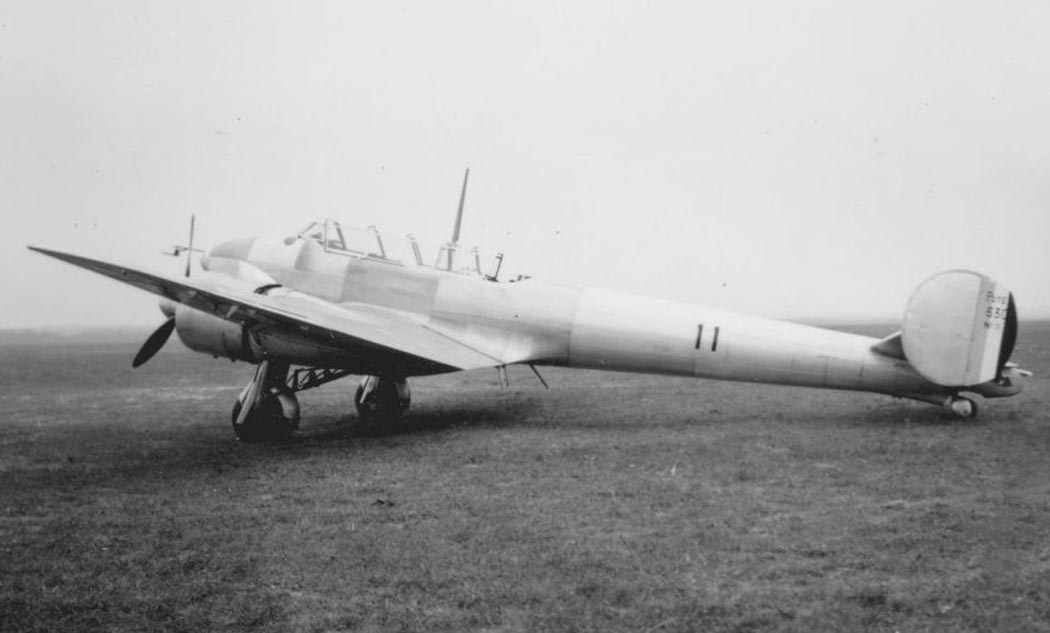

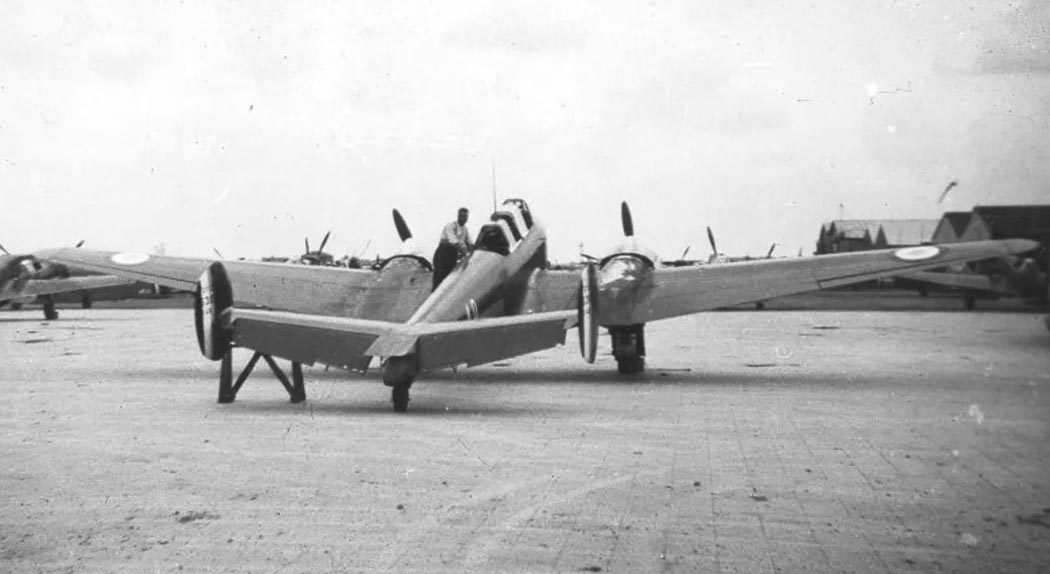

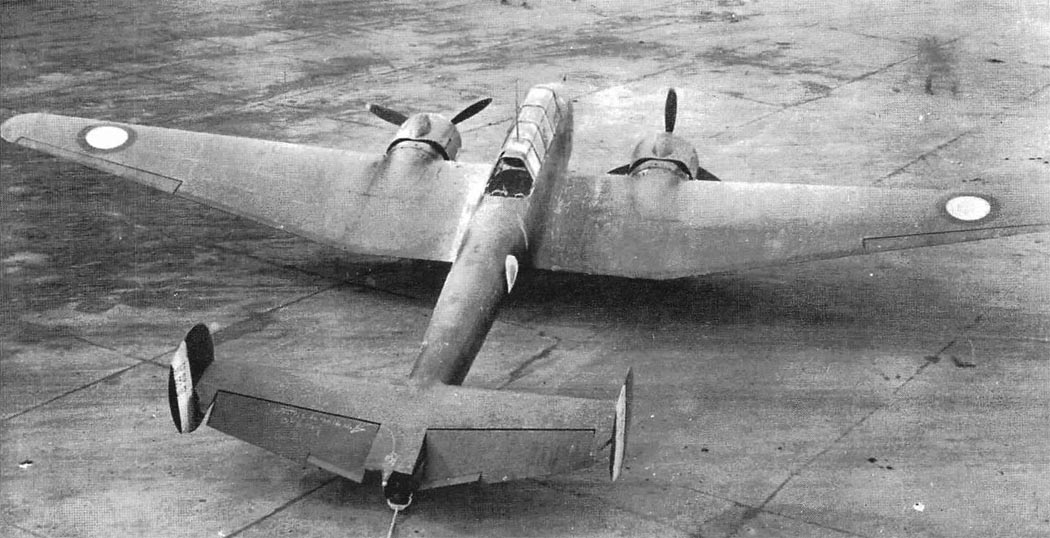

 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630
 Potez 630

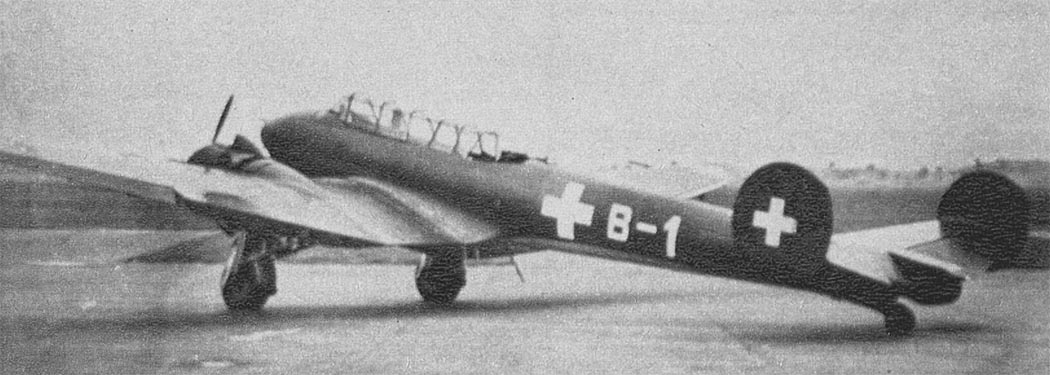

 Швейцарский Potez 630
 Демонстратор Potez 630 для Югославии

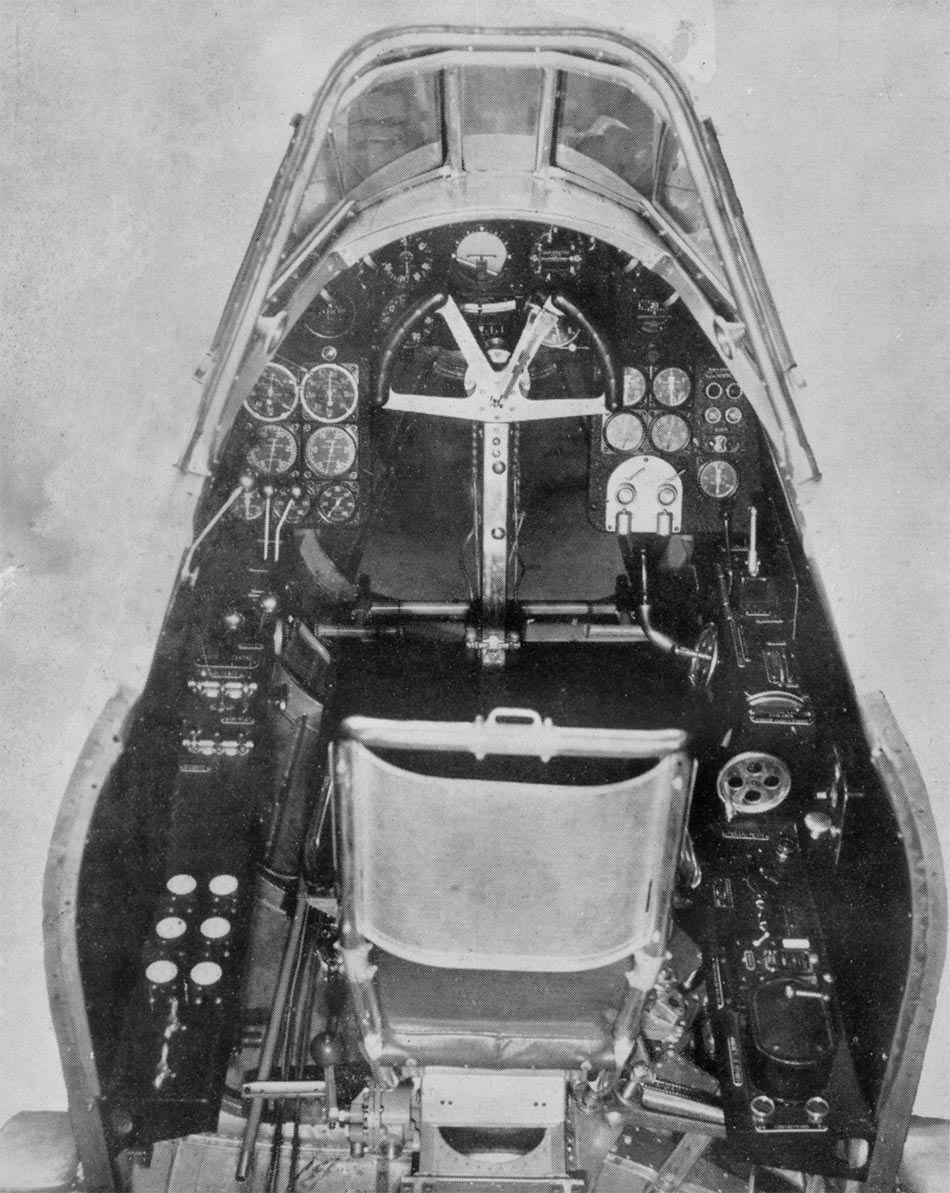

 Кабина Potez 630

  Схемы:

 Potez 630

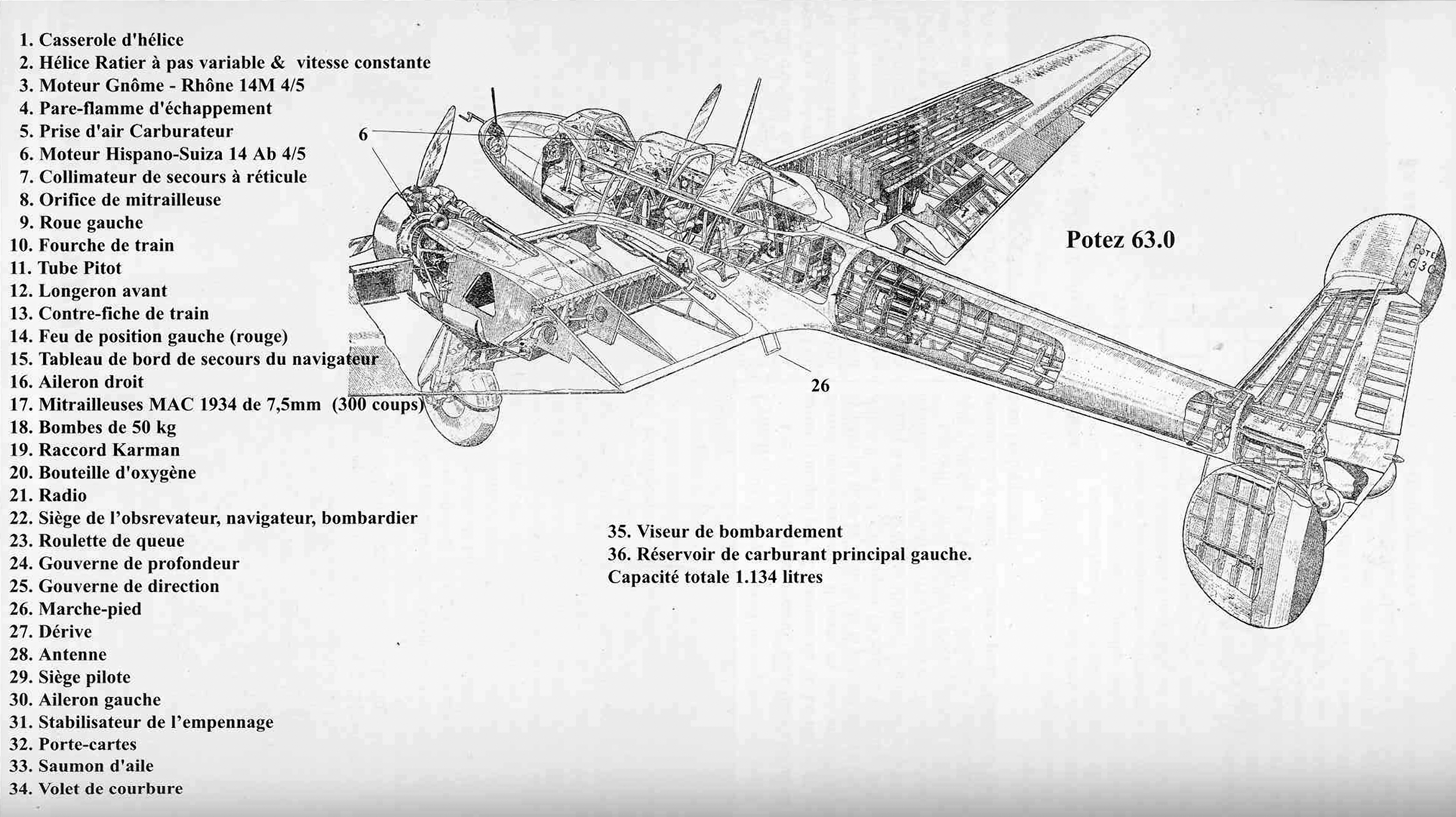

 Компоновочная схема

  Варианты окраски:

 Potez 630 C3  GC II/1 ВВС Франции
 Potez 630 C3   ВВС Франции
 Potez 630  С3  GC I/5 ВВС Франции
 Potez 630  5 Esc.  GC II/2 ВВС Франции

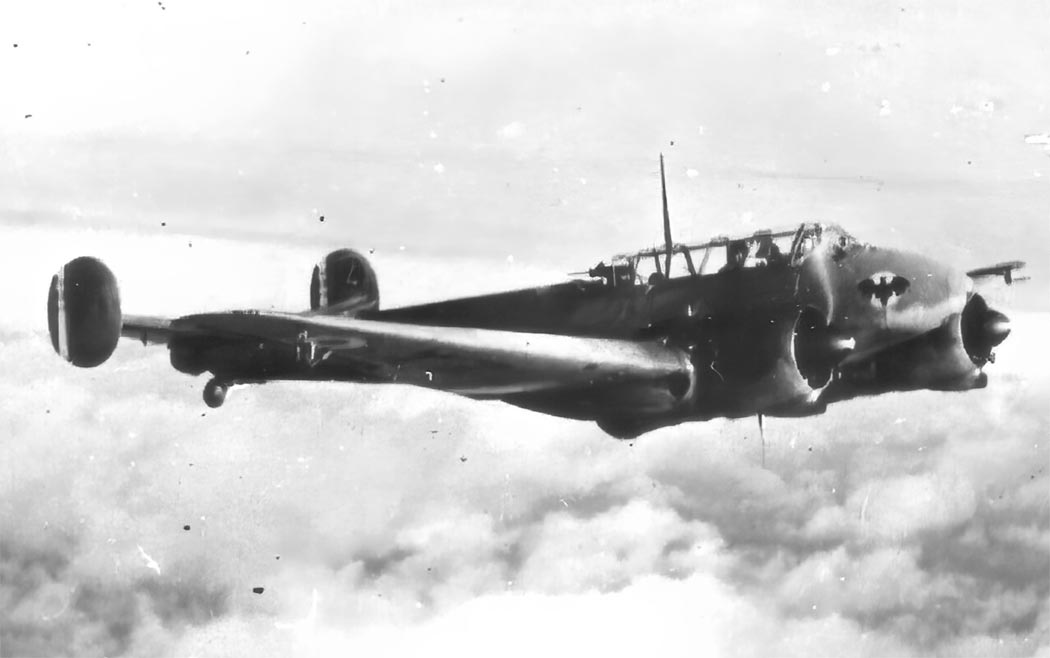

 Potez 630  Люфтваффе
