   P-55 Ascender

Разработчик: Curtiss-Wright
Страна: США
Первый полет: 1943
Тип: Истребитель-перехватчик
  ЛТХ     Доп. информация



22 июня 1940 г. группа разработчиков фирмы «Кертисс-Райт» под руководством Донована Берлина (Donovan Berlin) получила контракт на свой проект истребителя Model 24 (CW24). Берлин хотел построить самолет по схеме «утка» со среднерасположенным стреловидным крылом (35° по передней кромке). Такая схема обещала удивительную маневренность и хорошие штопорные характеристики, но проблемы с продольной устойчивостью, присущие «утке», могли бы поставить крест на всех ее достоинствах. CW24 предполагалось оснастить силовой установкой с соосным толкающим винтом и двигателем Continental IV-1430-3, которая могла обеспечить максимальную расчетную скорость полета не менее 815 км/ч.

Большие технические риски заставили конструкторов провести солидный объем как теоретических, так и практических исследований. Специально для продувок в аэродинамической трубе была построена довольно крупная модель истребителя в масштабе 1:4. Более 600 продувок показали, что летчика ждут сложности не только в продольном канале управления. Оказалось, что не обеспечена стабилизация машины по крену и курсу. Общее заключение после продувок было отрицательным, самолет оказался неустойчивым.

Как тут не привести слова Орвила Райта, который сказал, что устойчивость «утки» по тангажу определяется мастерством летчика. Понимание этого давало Берлину надежду на то, что его коллективу все же удастся добиться успеха. Ведь модель для продувок не обеспечивала обратной связи, другими словами, у нее не было пилота, который мог бы рассказать о своих ощущениях и помочь в совершенствовании аппарата.

Конструктору удалось убедить руководство своей фирмы профинансировать постройку пилотируемого экспериментального самолета в масштабе 1:1. На нем предполагалось отработать систему управления, подобрать положение и площадь рулей, а также других аэродинамических поверхностей. Опытному аппарату присвоили обозначение CW24-B (per. № 42-39347). Представители армии одобрили его постройку в ноябре 1941 г.

Конструкцию CW24-В максимально упростили и облегчили. Силовой набор фюзеляжа сварили из стальных труб и обшили тканью, а низкорасположенное крыло изготовили из дерева. На нем, приблизительно посередине полуразмаха, закрепили две вертикальные поверхности с рулями направления. Механизация крыла включала элероны и закрылки. Роль руля высоты играло переднее горизонтальное оперение (ПГО). Трехстоечное шасси с носовым колесом не убиралось, но для снижения лобового сопротивления его закрыли обтекателями. Для полета вполне хватало небольшого двигателя Мепавсо С68-5 мощностью 275 л.с. с двухлопастным деревянным винтом. Простота С\Л/24-В позволяла изменять конструкцию машины в условиях аэродромных мастерских, не тратя времени на перевозку самолета на завод и обратно.

Никакой контрольно-записывающей аппаратуры и специальных датчиков на борт не ставили, а все данные о поведении машины в воздухе должен был фиксировать второй член экипажа — инженер. Он находился в небольшой кабине, расположенной позади кресла пилота. Для наблюдения за крылом и вертикальными поверхностями в бортах его кабины сделали два больших окна.

Построенную машину перевезли в испытательный центр армии на базе Мюрок. 2 декабря 1941 г. фирменный летчик-испытатель Харви Грей (Harvey Gray) совершил на ней первый полет. Отзыв пилота был положительным — летать самолет мог. Однако отмечалась слабость силовой установки (максимальная скорость всего 290 км/ч) и путевая неустойчивость.

Начались довольно интенсивные полеты и доработки конструкции. В течение полугода CW24-B совершал в среднем по одному полету в день. Инженеры меняли площадь дополнительных вертикальных поверхностей на законцовках крыла, их положение по размаху, добавляли к крылу законцовки различной стреловидности, а к капотам двигателя — верхний и нижний дополнительные кили и т.д. К маю 1942 г. большинство проблем было решено, и стабильную конфигурацию CW24-B удалось определить. Всего самолет сделал 169 полетов. Для вынесения окончательного вердикта CW24-B отправили для продувок в натурной трубе NACA в Лэнгли.

Одновременно с доработками экспериментальной машины соответствующие изменения вносились в проект истребителя CW24. 10 июля 1942 г. армия заказала фирме «Кертисс-Райт» три прототипа под обозначением ХР-55 (per. №№ 42-78845, 42-78846, 42-78847). Двигатель от «Континентал» не был готов, поэтому конструкторы решили установить на самолеты мотор Allison V-1710-95 максимальной мощностью 1275 л.с. По проекту встроенное вооружение истребителя состояло из двух 20-мм пушек и двух пулеметов калибром 12,7 мм.

После замены силовой установки на менее мощную самолет решили немного облегчить, путем уменьшения запаса топлива и замены пушек на пулеметы. Кроме того, вместо соосного винта поставили обычный трехлопастный винт изменяемого шага. Для обеспечения аварийного покидания самолета предусмотрели отстрел лопастей при помощи пиропатронов.

13 июля 1943 г. первый ХР-55 выкатили из сборочного цеха. С точки зрения аэродинамики он полностью соответствовал экспериментальному CW24-B. Вооружение на самолет не установили. Инженеры фирмы назвали свое детище Ascender (с англ. набирающий высоту). Сначала оно было неформальным, а затем прижилось и стало использоваться в официальных бумагах. Хотя на аэродроме имя самолета интерпретировали по-иному, делая в середине слова паузу — получалось Ass Ender (последняя задница).

19 июля 1943 г. с взлетной полосы аэродрома Скотт Филд летчик-испытатель Харви Грей поднял ХР-55 в воздух. Самолет разбегался очень долго, но Грей опасался зацепить винтом за ВПП и увеличить взлетный не рискнул. В остальном первый полет прошел нормально. Для сокращения дистанции разбега решили увеличить площадь ПГО на 15%, а для сохранения балансировки самолета элероны механически связали с закрылками (когда закрылки выпускались во взлетное положение, элероны также отклонялись на некоторый угол и повышали коэффициент подъемной силы).

15 ноября 1943 г. очередной испытательный полет закончился серьезной аварией. Грей проводил испытания на устойчивость, когда остановился двигатель. На высоте 4900 м самолет потерял управление, перевернулся и вошел в плоский штопор. Хотя лопасти винта отстрелить не удалось, летчик выжил. Он просто выпал из кабины и раскрыл парашют, ведь поступательная скорость была небольшой, и воздушный поток, который мог бросить пилота на винт, практически отсутствовал. Машина плашмя упала на вспаханное поле и разрушилась.

Разобравшись в причинах аварии, ученые рекомендовали увеличить размах крыла и углы отклонения ПГО. Нужные изменения смогли внести только в третий образец. Ко времени окончания расследования второй самолет был фактически закончен. 9 января 1944 г. Ascender № 2 поднялся в воздух. Конструктивно он был почти полностью подобен первому самолету. Незначительные модификации затронули только систему управления. Конструкторы изменили пружинные сервокомпенсаторы элеронов и триммеры ПГО. После аварии инженеры опасались, что и этот самолет может попасть в штопор, поэтому летчикам запрещалось выводить его на критические углы атаки на высотах менее 6100 м, а также снижать скорость полета ниже минимальной эволютивной.

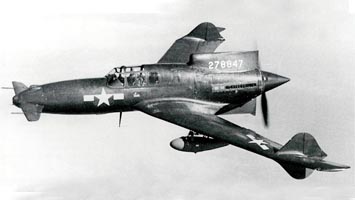

25 апреля к испытательным полетам, которые проводились в исследовательском центре армии на базе Райт Филд в Дэйтоне, присоединился третий образец ХР-55. Его уже доработали в соответствии с рекомендациями аэродинамиков, в частности, размах крыла увеличили на 1,2 м. В носовую часть установили полный комплект вооружения — четыре 12,7-мм пулемета Colt-Browning М2 с боезапасом 200 патронов на ствол. Летные ограничения сняли и повторили испытательные полеты на штопор. Хотя характеристики самолета и признали удовлетворительными, но потеря высоты при выводе из штопора была все еще слишком большой. Кроме этого, увеличенная площадь ПГО приводила к излишней чувствительности самолета при движениях ручкой, стабилизировать его по тангажу стало сложнее. Пытаясь выровнять машину, пилот мог непреднамеренно выйти на режим сваливания. Неприятной особенностью Ascender было и то, что он почти не предупреждал летчика о приближении сваливания, привычная для этого случая тряска была незначительная. Отдельной строкой в списке недостатков проходило плохое охлаждение двигателя. Осенью 1944 г. второй самолет доработали по образцу третьего, и обе машины оснастили устройствами сигнализации сваливания, но пилоты считали его эффективность недостаточной.

В ноябре 1944 г. ХР-55 № 3 передали на базу Элгин для испытаний вооружения. Через месяц истребитель вернулся в Райт Филд. К тому времени программу разработки истребителя Р-55 уже закрыли. Наступала эра реактивной авиации, а экзотический и капризный поршневой самолет не мог стать достойным соперником реактивных истребителей. Конструкторы предлагали установить на него ТРД, но поддержки не нашли, т.к. новых двигателей было еще очень мало.

27 мая 1945 г. ХР-55 № 3 решили продемонстрировать на авиашоу в Райт Филд. На показ пришло огромное количество людей, по некоторым оценкам, до 100000 человек. Зрители увидели почти все типы боевых самолетов того времени — от транспортных С-46, которые буксировали десантные планеры, до бомбардировщиков В-29 и реактивного Р-59. Истребители пилотировали ставшие уже знаменитостями американские асы. Р-38 вел самый результативный летчик-истребитель майор Ричард Бонг (Richard «Dick» Bong), который сбил 40 японских самолетов, а стремительный Р-51 «Мустанг» — Доминик Джентайл (Dominic Salvatore «Don» Gentile), одержавший 22 победы.

По замыслу устроителей шоу, пятерка истребителей разных типов должна была пройти строем «клин» на малой высоте мимо трибун и сделать бочку. Строй возглавлял ХР-55, в кабине которого находился к-н Уильям Глазго (William С. Glasgow). Он совершил более 80 боевых вылетов в небе Европы и Африки, был награжден Серебряной Звездой, крестом за «Выдающиеся летные заслуги» и медалью «Пурпурное сердце». В своем последнем боевом вылете Глазго был сбит, раненый попал в плен, бежал, был пойман, но вновь бежал и через 2 недели самостоятельно вернулся в свою часть.

На шоу все шло по плану до момента начала бочки. Зрители наблюдали, как ХР-55 медленно выполнил фигуру и начал раскачиваться из стороны в сторону, затем снизился, зацепил забор, загорелся и скрылся в клубах черного дыма. При падении Глазго выбросило из кабины, и он погиб. ХР-55 по инерции протащило вперед, он зацепил легковую машину местного жителя, убив в ней двух детей и мужчину. Эта катастрофа поставила окончательную точку в истории «Асендера».

Второй образец ХР-55 (№ 42-78846) сохранился до настоящего времени и демонстрируется в Национальном авиационном музее США в Вашингтоне.





 ЛТХ:
Модификация   XP-55
Размах крыла, м   13.42
Длина, м   9.02
Высота, м   3.07
Площадь крыла, м2   21.83
Масса, кг
  пустого самолета   2882
  нормальная взлетная   3597
Тип двигателя   1 ПД Allison V-1710-95
Мощность, л.с.   1 х 1275
Максимальная скорость , км/ч   628
Крейсерская скорость , км/ч   476
Практическая дальность, км   1022
Максимальная скороподъемность, м/мин
Практический потолок, м   10546
Экипаж, чел   1
Вооружение:   четыре 12.7-мм пулемета в носу


 Доп. информация :


  Чертеж "Curtiss-Wright P-55 Ascender (1)"
  Чертеж "Curtiss-Wright P-55 Ascender (2)"
  Фотографии:

 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 XP-55
 Кабина XP-55

  Схемы:

 XP-55

  Варианты окраски:

 XP-55







Список источников:

Авиация и Время 2015-06. А Чечин, Н. Околелов. Истребители на сэкономленные деньги
Крылья Родины 1996-04. Всеволод Катков. "Гадкие лебеди" или история одного конкурса
Питер Бауэрс. Летательные аппараты нетрадиционных схем
Андрей Крумкач. Истребитель Curtiss XP-55 "Ascender"
Putnam. Peter M. Bowers. Curtiss Aircraft 1907-1947
Aerofiles.com. Curtiss-Wright
Aero. Lloyd S. Jones. U.S. Fighters : Army-Air Force 1925 to 1980s
Edward J.Farley. US Army - Air Force Fighter planes P-1 to F-105
Air Force Legends Number 217. Gerry Balzer. Curtiss XP-55 Ascender
Crowood. Kev Darling. American X&Y Plane. Vol.1 : Experimental Aircraft to 1945
Blanford. Michael O'Leary. USAAF Fighters of World War Two in action
Aeroplane Monthly 1979-11. Bill Gunston. Prototype Pursuits
Le Fana de l'Aviation 1988-07-08. Gerry Balzer, Gerry Beuchamp. XP-55, le canard boiteux de Curtiss
Klassiker der Luftfahrt 2004-01. Heiko Muller. Jager mit radikalem Design
Aero Journal 2010-10-11. Russell C. DeHaven. The X-Files
Joe Baugher. Encyclopedia of American Military Aircraft. Curtiss XP-55 Ascender
USAF Museum. Aircraft Virtual Gallery. Curtiss XP-55 "Ascender"
Air Warfare Forum :: View topic - The Curtiss XP-55 Ascender
1000aircraftphotos.com. No. 1918A. Curtiss CW-24 XP-55 Ascender (42-78847) US Army Air Forces
L+K 1980-19. Vaclav Nemecek. Curtiss XP-55 Ascender
