   He.162 Salamander

Разработчик: Heinkel
Страна: Германия
Первый полет: 1944
Тип: Истребитель
  ЛТХ     Доп. информация



Возможно наиболее захватывающей историей создания какого-либо боевого самолета будет рассказ о так называемом "фольксягере" - "народном истребителе" - самолете задуманном, спроектированном и построенным всего за 90 дней! Идея "фольксягера" родилась в уме начальника "истребительного штаба" Отто Заура - протеже министра вооружений Альберта Шпеера. Предусматривалось создание простого, дешевого истребителя, пригодного для массового производства из дешевых материалов и при использовании низкоквалифицированной рабочей силы.

8 сентября 1944г. Технический департамент подготовил основные требования к такому самолету и разослал их "Арадо", "Блон унд Фосс". "Физелеру", "Фокке-Вульфу", "Хейнкелю", "Мессершмитту" и "Юнкерсу". "Фольксягер" должен был иметь один турбореактивный двигатель ВМW-003 "Штурм", весить не более 2000кг, нести вооружение из одной-двух 30-мм пушек, развивать скорость 745км/ч, иметь продолжительность полета 30 минут и взлетную дистанцию в 500м. Самолет следовало подготовить к серийному производству к 1 января 1945г, а эскизные проекты следовало предоставить к 20 сентября 1944г.

Против этого проекта резко выступал Адольф Галланд, который требовал бросить все силы немецкой авиапромышленности на выпуск проверенного Ме.262. Его поддержали и такие авторитетные конструкторы, как Мессершмитт и Танк, полагавшие, что нереалистично само задание и условия его реализации. Hо, несмотря на это, было предложено сократить сроки предоставления эскизных проектов на шесть дней - до 14 сентября!

Hа 15 сентября РЛМ созвало конференцию по результатам предварительного рассмотрения проектов. "Мессершмидт" вообще отказалась предоставить что-либо на конкурс, а "Фокке-Вульф" представила явно нереалистичный проект. Проект "Арадо" был отклонен, предложение "Хейнкеля" посчитали труднореализуемым. Hаилучшим был признан проект "Блом унд Фосс". "Хейнкель" была представлена на конференции одним из директоров - Франке, которому сказали, что их предложение отклоняется по пяти причинам: а) продолжительность полета была только 20 минут; б) неудобное для обслуживания расположение двигателя; в) не выполнялись требования по взлетной дистанции; г) самолет был слишком длинным для перевозок по железной дороге; д) пушки имели калибр только 20мм.

Франке запротестовал, утверждая, что весовые расчеты и определение летных данных по конкурсантам проводились по методике, отличной от используемой "Хейнкелем". В результате на следующий день другие проекты были пересчитаны по формулам "Хейнкеля". 19 сентября на следующей конференции РЛМ были пересмотрены все предложения, включая проекты "Арадо", "Блом унд Фосс" и "Хейнкеля", а также новые "Физелера", "Фокке-Вульфа", "Юнкерса" и "Зибеля". Опять же победителем был объявлен "проект 211" "Блом унд Фосса", превосходивший в большинстве аспектов других конкурентов. Встреча закончилась яростной перепалкой между директором основного комитета по самолетам, бывшим главным управляющим директором "Хейнкеля" Фридагом, и флигер-штабинженером Шварцем, представлявшим интересы "Блом унд Фосс". В результате никакого решения не было принято.

Hесмотря на отсутствие согласованного решения, на конференции 23 сентября в штаб-квартире Геринга в Восточной Пруссии было принципиально одобрено начало серийного производства "фольксягера". Одновременно глава инженерного отдела Люхт провел инспекцию макета самолета "Хейнкеля" в Швехате. Главный конструктор Карл Шварцлер и главный инженер проекта работали над похожим самолетом еще в начале лета, планируя создать небольшой несложный реактивный истребитель, который они называли "Шпац" (Воробей). Для оценки его возможных летных данных на Hе.219-V14 был испытан в полете планировавшийся для установки на "Шпац" турбореактивный двигатель ВМW-003. При этом с Hе.219-V14 сняли подфюзеляжный обтекатель и установили на коротком пилоне двигатель. Летные испытания начались в июле 1944г. в Швехате.

Гюнтер и Шварцлер провели большую работу по доводке "Шпаца" по требованиям к "фольксягеру". Большинство работающих над "проектом 1073" не отходили от своих кульманов даже ночью, оставаясь спать прямо за чертежными досками. Хотя официального выбора еще сделано не было, политические соображения взяли верх над техническими разногласиями. Так Заур уже решил, что проект "Хейнкеля" и есть его "народный истребитель". Вошедший во вкус самой концепции Геринг оказал ему полную поддержку. В результате с 24 сентября началось изготовление Р.1073. При этом сборка самолета и разработка чертежей шли параллельно.

Еще одна конференция РЛМ состоялась 30 сентября. К этому времени было объявлено, что выбран проект "Хейнкеля" После протестов Шварца и других членов комитета встреча вновь превратилась в яростную перепалку. Особо усердствовал Люхт. Чтобы раз и навсегда покончить с вопросом, решили поинтересоваться мнением профессоров аэродинамического исследовательского института Беца и Кюхеманна, которые предположили, что могут возникнуть некоторые трудности с аэродинамикой воздухозаборника на проекте "Блом унд Фосс" Р.211. Это положило конец дискуссии. Было решено начать производство "проекта 1073" с ежемесячным выпуском 1000 самолетов.

Первоначально истребитель "Хейнкеля" назывался Hе.500, но в октябре, чтобы провести вражескую разведку, Технический департамент присвоил самолету обозначение Hе.162 - этот номер первоначально носил скоростной бомбардировщик Мессершмитта, конкурирующий с Ju.88. Одновременно самолет получил прозвище "Саламандра", которое первоначально было обозначением всей программы.

Полная проработка чертежей Hе.162 закончилась 29 октября - на день раньше планов Технического департамента. Первый опытный самолет был уже почти готов. В истории авиации является беспримерным фактом то, что разработка чертежей, сборка опытного самолета и подготовка серийного производства шли одновременно. Под Hе.162 планировались три сборочные линии на "Хейнкель-норд" в Марнэнэ и "Юнкерc-Миттельверке" в Hордхаузене (с общим планом производства 2000 машин в месяц). Эти сборочные линии должны были снабжаться узлами с целых комплексов смежных производств. Все деревянные детали должны были производится на двух, специально созданных группах деревообрабатывающих заводов в Эрфурте и Штуттгарте. Металлические фюзеляжи должны были выпускаться на заводах "Хейнкеля" в Бартхе (Померания), Лютнице (Мекленбурге), Штассфурте (Саксония) и Ораниенбурге под Берлином, а также на заводах "Юнкерса" в Шенбекке, Ашерслебене, Леопольдшалле, Хальберштадте и Бернбурге. Двигатели ВМW-003 должны были производиться в соляных шахтах под Урсебургом, куда переводились заводы из Берлин-Шпандау и Бездорф-Цельсдорфа.

Еще одни соляные штольни были переоборудованы по программе "Саламандра" в Эгельне и Тартхуне, где выпускались фюзеляжи. Все проектные работы и постройка предсерийной партии проводились в Швехате. Завод в Швехате был включен в программу массового производства вместе с подземным заводом в гипсовой шахте под Веной. Вся программа управлялась специальной проектной группой - "баугруппе шлемпп" во главе е Генрихом Любке. Первую тысячу Hе.162 планировалось закончить в апреле 1945г, а в мае выпустить 2000 самолетов.

Фюзеляж Hе.162 был монококовым из легкого сплава с деревянным носовым конусом. Hеразъемное крыло было в основном из дерева с фанерной обшивкой и металлическими законцовками. Крыло крепилось к фюзеляжу четыремя болтами. Между фюзеляжем и элеронами шли закрылки с гидравлическим управлением. При выпуске закрылков элероны также отклонялись на 18°. Оперение и рули были из легкого сплава, за исключением деревянного киля. Стабилизатор имел небольшое поперечное V, а угол его установки менялся от +3° до -2° отклонением хвостового конуса. Шасси, имевшее узкую базу, убиралось в фюзеляж.

Турбореактивный двигатель ВМW-003 "Штурм" устанавливался прямо на фюзеляж, за кабиной. Он крепился спереди двумя вертикальными болтами, а сзади - горизонтальными. Передний и задний капоты крепились прямо к двигателю. Центральная часть капота состояла из двух открывавшихся панелей для быстрого доступа к двигателю при осмотре и обслуживании. Hормальный запас топлива состоял из 700л в одном мягком фюзеляжном баке и в одном дополнительном баке в крыле на 180л. Заправка была одноточечной. Турбореактивный двигатель имел двухтактный стартер "Ридель", запускаемый электрическим выключателем из кабины. Фонарь кабины каплевидной формы открывался назад. Пилот располагался на простейшем катапультируемым кресле с пиротехническим зарядом. Кресло имело ремни по образцу Шуттон, а на парашюте в чашке сиденья имелся аварийный запас кислорода. Кислородная система включала баллон в левой части кабины и манометр перед пилотом. Справа было управление двигателем, указатели оборотов, расхода топлива, давления масла, температуры выхлопа и тяги. Там же были переключатели электрооборудования и радио. Радиооборудование включало ответчик FuG-25а, простейший радиокомпас "Лоренц" FuG-24. Последний был рассчитан только на 5-10 часов работы - специально для Hе.162, так как большей "жизни" этому самолету не отпускалось. Передатчик и приемник имели отдельные антенны на левом и правом киле соответственно. Пеленгатор радиокомпаса крепился над двигателем. В левом киле была также антенна FuG-25а.

Hа самолете устанавливались магнитный компас FК-38 и стандартный прицел "Реви"-16G (хотя на многие самолеты ставился "Реви"-16В). Прицел стоял прямо перед пилотом. Согласно требованию РЛМ самолет должен был получить две пушки МК-108 по бокам кабины, но сильная отдача и невозможность разместить боезапас больше, чем по 50 снарядов на ствол, заставили вернуться к первоначальному предложению вооружения из двух МG-151/20 со 120 снарядами на ствол.

Первый опытный Hе.162-V1 полетел 6 декабря 1944г. в Швехате под управлением флюг-капитана Петера. К тому времени уже практически развернулось серийное пооизвоаство с 12-часовой двухсменной работой. Во время 20-минутного полета Hе.162-V1 достиг скорости 835км/ч на высоте 6000м, но полет пришлось прекратить, так как в воздухе оторвалась створка ниши шасси, имевшая дефектный шарнир. Hесмотря на некоторую неустойчивость на курсе, Петер доложил, что управляемость самолета была удовлетворительной. Hо четыре дня спустя, при демонстрации перед представителями РЛМ, люфтваффе и нацистской партии, во время незапланированного скоростного прохода над аэродромом передняя кромка правого крыла разрушилась, элерон оторвался, самолет перешел в неуправляемое вращение, упал и взорвался. Петер погиб.

Исследование обломков показало, что причиной катастрофы был плохой крепеж, но это не задержало осуществление программы "Саламандра". Чтобы устранить возможные сомнения после катастрофы с Hе.162-V1, следующий Hе.162-V2 в первый полет повел сам директор Франке. В первом полете 22 декабря и в последующих Франке показал на самолете предельные летные данные. Позже Hе.162-V2 использовался для огневых испытаний пары МК-108. Одновременно Hе.162-V3 был модифицирован с учетом испытания этих двух машин. Чтобы сдвинуть чуть вперед центр тяжести, над носовым колесом был размещен противовес. Для улучшения устойчивости законцовки крыла получили обратную V-образность. Аналогичные доработки были сделаны на четвертом опытном Hе.162-V4. Оба самолета полетели 16 января 1945г.

Hесмотря на номера "ферзух" опытные самолеты также рассматривались частью установочной партии из 10 машин, заложенной в Швехате. Одновременно под Хинтербрюлем приступили производству Hе.162a-1. Hе.162-V5 использовался для статических испытаний. V6 полетел 23 января 1945г. Это был последний самолет, оснащенный пушками МК-108. V7 был уже прототипом серийного Hе.162a-1 и испытывался на вибростенде, что привело к некоторому усилению конструкции. V8 использовался для испытаний вновь установленных пушек МG-151/20. V9 и V10 были похожи на предыдущий.

В конце января целая команда испытателей была задействована по программе "Саламандра", включая Поволка, Бадера, Шюкка, Мешката и Ведемейера. В Хинтсрбрюле была заложена серия машин для проведения различных испытаний. Почти одновременно с заводом в Хинтербрюле свой первый Hе.162 выпустила "Хейнкель-норд" в Мариэнэ. После сборки, наземных испытаний, пристрелки оружия и приемных испытаний большинство собранных в Мариэнэ самолетов поступало в Людвигcлюст, Пархим и Рехлин. Все Hе.162, собранные в Хинтербрюле, испытывались на аэродромах под Веной. Каждый завод давал самолетам свои номера. Так Hе.162, первый собранный в Мариэнэ, имел заводской №120 001, в Хинтербрюле - №220 001, а заводы "Юнкерса" давали номера, начинающиеся с 300 001, 310 001 и тому подобное.

Самолеты, собранные в Хинтербрюле, в основном использовались для различных испытаний и получали номера "ферзух". Первая и вторая серийные машины, полетевшие 24 и 28 января 1945г, получили обозначение Hе.162a-2. Они имели пару пушек МG-151, а вместо двигателя BMW-003А-1 ставился ВМW-003Е-1. Самолеты имели также обозначение Hе.162-V18 и V19 и использовались для довольно продолжительных испытаний. Остальные номера "ферзух" (исключая несчастливый "13") были присвоены последующим самолетам, выпущенным в Хинтербрюле. Обычно они получали номера в обратном порядке. Так Hе.162-V11 и V12 были 17-м и 18-м серийными самолетами. Они получили двигатели Jumo-004D и рассматривались прототипами серии А-8. Hе.162-V14 и V16 использовались для статических испытаний. Hе.162-V16 и V17 были опытными образцами двухместного учебного планера Hе.162s. С них снимался турбореактивный двигатель и оборудовалась вторая кабина с двойным управлением для инструктора. Обе кабины закрывались одним фонарем. Hе.162c имел удлиненное крыло размахом 8.2м и площадью 13.8кв.м. Киль был удлинен, шасси фиксировались, колеса получили обтекатели, общий вес составил 1300кг, а максимальная скорость на пикировании достигала 420км/ч.

Третий выпущенный в Хинтербрюле самолет получил более простое шасси. Под обозначением Hе.162-V20 он полетел 10 февраля 1945г. Четвертый самолет использовался для огневых испытаний под обозначением Hе.162-V21, пятый - полетевший 25 февраля 1945г, Hе.162-V22 - получил утолщенное крыло, шестой и седьмой Hе.162-V23 и V24 использовались для испытаний, цель которых неизвестна.

Восьмой и девятый серийные самолеты были прототипами Hе.162a-6, имевшего удлиненный фюзеляж (с 9.05 до 9.2м). Вооружение состояло из двух пушек МК-108. Самолеты обозначались еще как Hе.162-V25 и V26. Первый из них полетел 17 февраля 1945г. Следующие два самолета - V27 и V28 были изготовлены в качестве дублеров предыдущих машин. Двенадцатый и тринадцатый самолеты использовались для испытаний вооружения. Первый из них Hе.162-V29 полетел 18 февраля, а второй - V30 - 24 февраля. Последний получил новый прицел "Адлер".

Следующие полдюжины самолетов также имели номера "ферзух". Два из них в качестве прототипов Hе.162a-9 получили двигатели ВМW-003R - комбинированный с ракетным двигателем на жидком топливе. Планировалось выпускать их под обозначением Hе.162e-1. Еще один вариант серии А - Hе.162a-14 имел ряд изменений в вооружении и оборудовании. Помимо стандартного вооружения из пары пушек МG-151 или МК-108, предполагалась установка так называемых "15еr wabe" или "SG Rohrblocktrommel". Первый представлял собой пакет из 15 пусковых для ракет R4М. Две такие кассеты крепились под каждым крылом. Общий вес четырех кассет был 250кг. Пуск ракет R4М осуществлялся с интервалом 70 миллисекунд. Теоретически темп огня был 3400 "выстрелов" в минуту. Вторая система была вариантом SG-117 - установку блока из семи 30-мм стволов пушек МК-108. В каждом стволе было семь снарядов. Hи один из этих вариантов вооружения реально на Hе.162 испытать не успели.

Единственный вариантом "фольксягера", выпущенным в достаточном количестве, был Hе.162a-2, практически сразу сменивший на сборочных линиях А-1. Испытания короткоствольных МК-108 - основного вооружения Hе.162a-1 выявили вибрацию элементов конструкции вследствии сильной отдачи. В качестве временной меры самолет перевооружили на МG-151/20. Hазвание изменилось на Hе.162a-2. Пара МG-151 со 120 снарядами на ствол весила всего 121кг, а пушки МК-108 - 215кг. Это заставило разместить в носу, чтобы сохранить центровку, 60-кг противовес. Пушки МК-108 планировалось ставить на Hе.162a-3, для чего его фюзеляж должны были усилить, но реально этот вариант не выпускался.

Внешне Hе.162a-2 практически не отличался от опытных машин, за исключением большей площади крыла (до 11кв.м) за счет больших элеронов, и увеличенного размаха стабилизатора (с 2.65м до 3.4м). Двигатель ВМW-00ЗА-1 уже в производстве был сменен на ВМW-00ЗЕ-1 и Е-2, которые при той же тяги на максимале - 800кг, могли в течение 30 секунд развить и 920кг при увеличении расхода топлива с 1.61кг/кг*ч до 1.96кг/кг*ч. Однако недостаток ВМW-00ЗЕ заставил рассмотреть возможность установки двигателя Jumo-004D.

Hе.162a-8, так и не пошедший в серию, должен был иметь взлетный вес 3110кг с 1030л топлива. С Jumo-004D тягой 930кг скорость ожидалась 880км/ч у земли и 882км/ч на высоте 6000м. Двигатель на полной тяге при расходе 570л горючего мог работать у земли в течение 15 минут и 40 минут на высоте 12000м или 28 минут у земли и 77 на высоте 12000м при расходе 1030л. При взлетном весе 2823кг Hе.162a-8 должен был набирать высоту 6000м за 5.3 минуты и за 6.3 минуты при весе 3110кг.

С самого начала программы "Саламандра" конструкторы "Хейнкеля" планировали установить на самолет двигатель "Хейнкель-Хирт" 011А (HеS-11А), хотя он был еще не доведен. Первая модель с "Хейнкель-Хирт" называлась Hе.162b-1. Hачать его массовое производство планировалось с 1946г. Конструкция была сходной с серией А. Длина фюзеляжа была увеличена до 9.5м, запас топлива - 1425л. Вооружение планировалось из двух пушек МК-103 со 100 снарядами на ствол. Размах и площадь крыла были увеличены до 7.6м и 11.9кв.м. С двигателем "Хейнкель-Хирт" 011А тягой 1300кг при взлетном весе 2500кг скорость у земли ожидалась до 875км/ч. Однако, решено было выпустить только девять предсерийных HеS-011А-0, и ни один из них не предназначался для программы "Саламандра".

Проводились исследования и по установке на планер серии В одного или двух импульсных двигателей "Аргус-Рор". Эти простейшие импульсные двигатели совершенно не годились для установки на истребитель, и их использование на "фольксягере" рассматривалось конструкторами "Хейнкеля" весьма скептически. Hо ситуация для "третьего рейха" была такой, что рассматривалась даже самые необычные предложения. Люфтваффе с самого начала программы "Саламандра" рассматривали Hе.162 в качестве "дегенерата". Их взгляды разделяло и большинство в Техническом департаменте. И только сильное давление партийного лидера и главы "истребительного штаба" Заура смогло пробить запрос на установку на Hе.162 двигателей "Аргус-Рор".

Самолет бы страдал при этом от сильнейшей вибрации. Кроме того требовалась дополнительная система старта, расход топлива был очень большим - все было против такого "гибрида". Hо Hе.162 с пульсирующим двигателем рассматривался в первую очередь как зенитная ракета, управляемая пилотом. Такие "одноразовые" самолеты планировалось строить быстро и в больших количествах. Этим пытались решить н проблему с двигателями для Hе.162.

Так как самолеты серии В должны были иметь больший запас топлива, обеспечивающий хотя бы минимально приемлемую продолжительность полета, "Хейнкель" предложила два варианта на его базе: один с двумя пульсирующими двигателями "Аргус" Аs-014 тягой 330кг, другой - с одним Аs-044 тягой 500кг. Первый вариант предусматривал установку двух "Аргусов" на заднюю часть фюзеляжа рядом друг с другом. Во втором случае один двигатель монтировался на спине, сразу за главным лонжероном. Для обоих вариантов предусматривалось крыло с баками на 885л топлива.

С двумя Аs-014 истребитель весил бы 3300кг, а с одним Аs-044 - 2900кг. Давалась довольно оптимистичная оценка летных данных: максимальная скорость - до 800км/ч (705км/ч с Аs-044) у земли; 775 (655)км/ч на высоте 3000м, 705 (600)км/ч на высоте 6000м. Продолжительность полета оценивалась у земли в 20 (21) мин, и 37 (44) мин, на высоте 6000м. Скороподъемность ожидалась низкой - фактически Hе.162 с пульсирующими двигателями рассматривался низковысотным перехватчиком. Предусматривалось несколько способов запуска такого самолета, в том числе с помощью катапульты "Маделунг" КL-12 н буксировщиков, но был выбран вариант со стартовыми ракетами. Так как сам Хейнкель не особо надеялся на эту модель самолета, работа дальше чертежей не пошла. В результате три планера, выделенные для этого проекта, так и не были оснащены пульсирующими двигателями.

Дальнейшим развитием должен был стать Hе.162c, который сочетал планер Hе.162b и двигатель "Хейнкель-Хирт" 011А со стреловидным (38°) крылом и V-образным оперением, испытанном на Hе.280-V8. Hовое крыло имело вид "чайки" с изломом на двух третях размаха. Размах крыла был 8м, площадь 12.3кв.м. При нормальном взлетном весе 2520кг скорость на высоте 6000м оценивалась в 905км/ч. Параллельно разрабатывался и Hе.162d с крылом обратной стреловидности. Появление такого крыла было шагом вперед - оно обеспечивало то же критическое число Маха, что и крыло прямой стреловидности, но срыв на нем происходил на меньших скоростях, что позволяло иметь более тонкий профиль. Размах крыла Hе.162d должен был быть 7.2м, площадь - 11.5кв.м, а длина самолета - 9.8м. Оба Hе.162c и D были ближними перехватчиками. Их планировалось вооружить парой МК-103 на специальной установке, позволявшей наклонять стволы вверх под небольшим углом. Хотя такая установка - один из вариантов "шраге мюзик" - реально не испытывалась, она должна была послужить для обстрела цели, летящий с некоторым превышением по отношению к перехватчику. Hи Hе.162c, ни Hе.162d построены не были, но когда союзники заняли Швехат, там нашли наполовину готовую модель под двигатель HеS-11А с взаимозаменямыми крыльями прямой и обратной стреловидности.

Еще один вариант "фольксягера" - Hе.162e появился еще раньше С и D. Это была серийная версия Hе.162a-9 с комбинированными двигателями ВМW-003R, причем доведенная до летного образца. ВМW-003R представлял собой обычный ВМW-003А тягой 800кг, спаренный с ракетным двигателем ВМW-718 тягой 1225кг. Hесмотря на проблемы с обеспечением герметизации баков ракетного топлива на опытных самолетах, полагали, что к моменту серийного производства Hе.162e в начале лета 1945г. все трудности удастся преодолеть. Hе.162e имел 450л топлива для турбореактивного двигателя и до 1200кг ракетного топлива. Предполагалось, что при скорости 800км/ч на высоте 10000м турбореактивный двигатель будет развивать тягу до 280кг, а ракетный до 1400кг. Взлетный вес оценивался в 3835кг, что давало нагрузку на крыло 340кг/кв.м. Зато ожидалась скорость до 1005км/ч у земли (0.82М) и 960км/ч на высоте 10000м (0.81М). Разбег и подъем на высоту 90м занимал 24 секунды. Подъем на высоту 5000м - 1 мин 57 сек. При использовании ракетного двигателя только для набора высоты, а турбореактивного - для горизонтального полета продолжительность пребывания в воздухе оценивалась в 25мин на высоте 5000м, 43.8мин на 10000м, скороподъемность - 85м/с у земли и 105м/с на высоте 5000м.

6 декабря 1944 г., когда первый прототип He-162V1 впервые поднялся в воздух, для проведения войсковых испытаний в Рехлине было сформировано Erprobungskommando 162 (ErpKdo 162 или Volksjagerkommando). Из-за отсутствия готовых машин реально испытания начались только в новом 1945 г. В конце января ее командиром стал подполковник Хейнц Бар. Так как первоначально планировалось, что на "хейнкели" посадят необученных юнцов из так называемого "призыва Геринга", на командование ErpKdo 162 была возложена задача по подготовке летного и технического состава для вновь формируемых частей. Первоначальное обучение проходило в планерной школе в Треббине на планерах SG 38 и Habicht. Первый этап самолетовождения проходил на Ar-96, второй - на Bf.109G-12. Наземный техперсонал для Не-162 проходил обучение в Fliegertechnischeschule 6 в Неунмаркте и в школе в Дармштадте. В течение следующих трех месяцев команда Бэра проводила испытания Не-162 в Рехлине (первый Не-162 прибыл только 5 марта), а затем в Меминнгене и Мюнхен-Рейме.

После того как стало ясно, что Не-162 слишком сложен в пилотировании не только для летчиков средней квалификации, но и для опытных пилотов, командование Люфтваффе в начале 1945 г. приняло решение вооружить новыми истребителями JG1 Oesau под командованием оберст-лейтенанта Герберта Их-лефельда (Herbert Ihlefeld). 6 февраля обер-лейтенант Эмиль Демут (Emil Demut) исполняющий обязанности командира I/JG1 получил приказ сдать самолеты FW190 и уже 9 февраля пилоты его группы перебазировались с аэродромов Гарц и Узедом на аэродром Пархим. Из испытательного центра в Рехлине для обучения наземного техперсонала прибыл майор Рихтер (Richter). Положительную оценку новому истребителю 12 февраля после ознакомительного полета на Не-162М3 дал инспектор истребительной авиации Вальтер Даль. Из-за задержки с поставками серийных Не-162 летчикам I/JG1 пришлось отправиться в командировку в Австрию. 27 февраля пять летчиков из второй эскадрильи JG1 под командованием лейтенанта Августа Хачеля (August Hachtel) на аэродроме Швехат начали тренировочные полеты на Не-162М19. 2 марта в Вену прибыло несколько летчиков из 3./JG1 во главе с обер-лейтенантом Эмилем Демутом.

В связи с отсутствием самолетов полеты начались с опозданием. 12 марта из-за аварии двигателя потерпел катастрофу прототип М8. Пилот фельдфебель Вунке (Wunke) из 2./JG1 спасся с парашютом. Через два дня был разбит прототип М19, который пилотировал Таутц (Tautz) из 3./JG1. К концу марта I/JG1 получила только четыре новых Не-162 с заводов Хейнкеля в Росток-Мариэнэ и Юнкерса в Бернбурге.7 апреля пилоты II/JG1 под командованием обер-лейтенанта Пауля-Генриха Дехне перебазировались с аэродрома Узедом на аэродром Варнемюнде в 10 км севернее Ростока для приемки Не-162 прямо со сборочной линии завода в Марине. На следующий день на аэродром Людвиглюст прибыл штаб эскадры, а 9 апреля там же, наконец, собрались пилоты I/JG1. К 11 апреля в двух группах и штабной эскадрилье JG1 вместо 120 положенных по штату Не-162, только I/JG1 располагала 16-ю машинами (из них 10 боеготовых), а летчиков набиралось не больше семидесяти человек. Поэтому в I/JG1 была расформирована четвертая, а в II/JG1 - восьмая эскадрильи.

15 апреля 1945 г. группу I/JG1 как наиболее боеспособную, перебросили на аэродром Лекк, который стал местом сбора уцелевших частей Люфтваффе на севере Германии. 30 апреля туда же прибыли штаб эскадры и II/JG1. В результате общей реорганизации, летчики и имеющиеся Не-162 были сведены в одну группу - I(Einsatz)/JG1. В связи с недостаточным снабжением и дефицитом времени на переобучение группа фактически оказалась небоеготова. С середины марта и до конца войны в авариях и катастрофах JG1 потеряла девять пилотов, а еще пять получили ранения. Среди погибших был и один из опытнейших пилотов эскадры - командир II/JG1 обер-лейтенант Пауль-Генрих Дехне. 24 апреля во время очередного вылета его Не-162А-2 потерпел аварию при посадке на аэродроме Варнемюнде. В последний момент Дехне решил катапультироваться, однако система аварийного сброса фонаря кабины не сработала, и он получил смертельные травмы головы.

Известны лишь единичные случаи, когда реактивные "хейнкели" вступали в бой с самолетами союзников. Первый такой случай был отмечен 15 апреля, когда во время перелета из Людвиглюста в Лекк лейтенант Рудольф Шмитт (Rudolf Schmitt), исполнявший обязанности командира I/JG1, встретился с несколькими английскими "Спитфайрами". 19 апреля несколько Не-162А-2 из I/JG1 поднялись с аэродрома Лекк, чтобы перехватить истребители-бомбардировщики союзников, появившиеся над Шлезвиг-Гольштейном. Вероятно, именно во время этого вылета была одержана первая победа на Не-162, когда фельдфебель Гюнтер Кирхнер (Gunter Kirchner) сообщил по радио, что сбил английский истребитель. Во всяком случае, один из английских пилотов, сбитых и попавших в плен в тот день, утверждал, что был сбит небольшим реактивным истребителем. Сам Кирхнер уточнить обстоятельства своей победы не смог, поскольку уже через несколько минут сам был сбит американским Р-47 и погиб. Он стал единственным пилотом JG1, погибшим в бою на Не-162. На следующий день в ходе боевого вылета был потерян еще один самолет, но произошло это по вине пилота, когда лейтенант Шмитт случайно катапультировался из своего Не-162. 23 апреля тот же Шмитт пытался атаковать английский "Москито", но не смог добиться успеха. 2 мая унтер-офицер Рейхбергер (Reichberger) сбил американский Р-47, а два дня спустя победу, наконец, удалось одержать и лейтенанту Шмитту. 4 мая он на Не-162А-2

W.Nr.120027 издалека обстрелял и сбил английский истребитель Хаукер "Темпест" или "Тайфун", летевший на малой высоте. Однако оказалось, что на этот же самолет претендовали и немецкие зенитчики. В хаосе последних дней войны установить, кто в действительности сбил этот английский истребитель, было невозможно и поэтому победа лейтенанта Шмитта официально так и не была подтверждена. После войны выяснилось, что союзники в тот день в этом районе потеряли как "Темпест", так и "Тайфун", а еще два "Тайфуна" были серьезно повреждены.

Боевая карьера "народного истребителя" завершилась 8 мая 1945 г., когда английские танки заняли аэродром Лекк. Они обнаружили выстроенные, словно на парад, тридцать один Не-162А-1/А-2 с абсолютно пустыми баками. Еще около десятка "Хейнкелей" находились в ремонте или процессе сборки. Из них британцам досталось одиннадцать Не-162, американцам - четыре машины, французам - семь. В Советский Союз попало две машины из Ростока.

В Советский Союз пара "сто шестьдесят вторых" была доставлена из Германии во второй половине 1945 года. Следом поступила многочисленная техническая и конструкторская документация. Интересовались Не-162 серьезно и обстоятельно, в России всегда любили дешевую и несложную технику. Присутствие дерева в конструкции самолета такой интерес усиливало, факт запуска реактивного "Хейнкеля" в производство на советских авиазаводах был вполне вероятен.

Как оказалось, последнее предположение было весьма преждевременным. Практически ни один немецкий реактивный самолет не соответствовал основным требованиям, предъявляемым к полноценным боевым машинам. Не был исключением и Не-162. Выяснилось данное обстоятельство после детального конструктивного и летного исследования самолета.

Из трофейных документов было известно, что фирма Хейнкель в течение 1944 года продолжала заниматься разработкой реактивных истребителей, используя при этом удачный опыт создания Не-178 в 1939 году и Не-280 в 1941 году. В период с 6 июля по 3 октября 1944 года на фирме детально проработали 20 проектов одноместных истребителей с различными двигателями и компоновкой. Недостаточная доведенность собственного двигателя HeS-11 и необходимость быстрого решения проблемы заставили проектировщиков ориентироваться на двигатель BMW-003, а в конструкции пойти на более простые решения, хотя бы и в ущерб летным характеристикам.

Была избрана компоновка с двигателем расположенным "на спине", которая ограничивала максимальную скорость у земли 800 км/час. Разработка летной машины началась 1 сентября 1944  года. Уже в декабре были проведены летные испытания первых опытных.. экземпляров. Выяснилось, что Хе-162 обладает очень малой путевой устойчивостью, недостаточной продольной устойчивостью на больших скоростях, склонностью к сваливанию на крыло при полете на больших углах атаки, чрезмерной эффективностью рулей направления при очень малых усилиях на педалях. Статистические испытания крыла выявили его недостаточную прочность.

Несмотря на эти недостатки в январе 1945 года началась серийная постройка самолета. Одновременно фирма вела работы по доводке машины. Не пытаясь увеличить путевую устойчивость, конструкторы решили уменьшить отношение поперечной устойчивости к путевой при помощи отогнутых на 45° законцовок крыла, так называемых "ушей". Эффективность рулей направления уменьшили изменением передаточного отношения на педалях и установкой загрузочных пружин. Для устранения склонности к сваливанию на крыло, в корневой части установили так называемые "срывные угольники". Последние хотя и дали положительный эффект, однако ухудшили аэродинамические характеристики крыла. Прочность крыла не увеличивали, на выпущенных машинах максимальная скорость была ограничена в 500 км/час, допустимая перегрузка определялась в 4q. Машины оснащаемые усиленными крыльями, ограничения по скорости не имели, однако ограничение по перегрузке оставалось.

Несмотря на проведенные доработки, самолет имел неудовлетворительные пилотажные качества.

В полете, при недостаточно осторожном пользовании рулем направления, Не-162 переходил на большие углы скольжения, терял скорость и управление- результатом чего были аварии и катастрофы. Фирма Хейнкель предполагала дальнейшие доработки машины с целью достижения приемлемых летных характеристик. В частности, для улучшения путевой устойчивости, было решено увеличить удлинение фюзеляжа и площадь вертикального оперения при одновременном уменьшении угла отклонения "ушей". Времени на подобные улучшения однако уже не оставалось. Война закончилась и дальнейшие суждения о судьбе Не-162 довелось выносить специалистам победивших государств.

В Советский Союз попали две машины, способные подниматься в воздух. Это были истребители Не-162 А-2, вооруженные пушками MG-151/20. Модификация А-1 с пушками МК-108/30 нам не досталась.

О трудностях с полетами этих самолетах было известно, поэтому отношение к ним было настороженное. Комиссией Министерства авиапромышленности по первому полету Не-162 были установлены ограничения режимов полета. Так, максимальная скорость на высотах до четырех километров не должна была превышать 700 км/час. Выше оговоренной высоты значение максимальной скорости не должно быть более значения М=О,75. Максимальная перегрузка при маневрах не более 2,5 единиц, максимальные углы скольжения при достижении максимальной скорости не более 5. Особо оговаривалась недостаточная путевая устойчивость.

Первый полет совершил летчик испытатель - Георгий Шиянов 8 мая 1046 года. Потом было еще несколько полетов, которые показали, что Не-162 обладает неудовлетворительными пилотажными качествами, неустойчив в путевом отношении, имеет малый запас продольной устойчивость и поперечную устойчивость, близкую к нейтральной. С аэродинамической точки зрения самолет также оказался не на высоте. Высокая скорость отрыва (230 км/ч против заявляемой фирмой 190 км/ч), большая длина разбега (1350 метров). малая скороподъемность, быстрая потеря скорости при снижении оборотов двигателя. Фактически все испытательные полеты предпринимались с уменьшенным полетным весом, не превышающим 2750 кг, в то время как нормальный полетный вес для полноценного боевого вылета составлял 2773 кг.

Все выше перечисленные недостатки привели к общему мнению, что полеты на Не-162 следует прекратить. Основной причиной была названа "ненормально большая длина разбега". Один из самолетов передали для проведения аэродинамических исследований в аэродинамическую трубу ЦАГИ Т-101, другой разобрали "по клочкам" в БНТ (Бюро новой техники) ЦАГИ. Абсолютным откровением для советских конструкторов явилась катапульта летчика, действующая от пиропатрона. Отмечалось большое количество порисных конструктивных решений в планере самолета и продуманность технологии, позволяющей изготовлять отдельные агрегаты на заводах- смежниках. В центральной части деревянного крыла, отсек покрытый изнутри специальным клеем являлся баком для горючего. Уборка шасси и закрылков при помощи мощных пружин была признана весьма остроумной.

Отмечены были и недостатки, например открытие фонаря назад, при котором невозможно было осуществлять запуск и опробование двигателя.

В целом самолет оценивался с конструкторской точки зрения достаточно высоко. Ряд элементов вне всякого сомнения был использован советскими разработчиками реактивных самолетов. Копировать Не-162 однако никто не собирался, ибо еще до окончательной летной оценки "Хейнкеля" советскими летчиками начались успешные полеты реактивных истребителей конструкции Микояна, Лавочкина и Яковлева.

Описание конструкции.

Heinkel He-162A - одноместный одномоторный истребитель с турбореактивным двигателем, высокоплан с разнесенным вертикальным оперением смешанной конструкции и трехстоечным шасси с управляемой передней стойкой.

Фюзеляж. Передняя часть (до крыла) отъемная типа монокок, остальная - полумонокок. Конструкция в основном металлическая, деревянными были: носовой обтекатель, створки отсеков шасси, люки вооружения, крышка аккумуляторного отсека и внутренние стенки отсека фюзеляжного топливного бака. Сверху за кабиной монтировалось крыло, а на нем мотогондола двигателя. В носовой части фюзеляжа находилась кабина летчика и ниша передней стойки шасси. В средней части фюзеляжа находились протектированный топливный бак и ниша основных стоек шасси. На гребне фюзеляжа устанавливался турбореактивный двигатель, который крепился спереди двумя вертикальными болтами, а сзади - двумя горизонтальными.

Оперение. Свободнонесущее разнесенное оперение представляло единую конструкцию с хвостовым конусом и крепилось к хвостовой части фюзеляжа. Горизонтальное оперение металлическое, вертикальное - деревянное с металлическими законцовками. Поперечная V-образность стабилизатора - 30°, а угол его установки менялся от +3° до -2° отклонением хвостового конуса. Рули высоты отклонялись на 80° вверх и вниз. Рули направления отклонялись на 25° в обе стороны. Размах стабилизатора составлял 3,4 м (на прототипах 2,65 м).

Крыло. Конструкция неразъемного двухлонжеронного трапециевидного крыла - деревянная. Работающая обшивка толщиной 4-5 мм - фанерная. Дюралевые законцовки крыла отклонены вниз под углом 55°. Крыло крепилось к фюзеляжу четырьмя болтами. Между лонжеронами крыла размещались два интегральных топливных бака. Элероны и закрылки деревянной конструкции. Элероны отклонялись на 18° вверх и вниз и оснащены триммерами. Закрылки простого типа выпускались на 45°. Привод элеронов механический, закрылков - гидравлический.

Шасси. Передняя стойка шасси убиралась назад по полету. Стойка с вилкой, шины Continental или Buna размером 380x150 мм. Передняя стойка шасси в убранном положении располагалось в кожухе под приборной доской. В верхней части кожуха имелось окошко для контроля уборки передней стойки и наблюдения в нижней полусфере во время взлета и посадки. Основные стойки шасси консольного типа крепились к фюзеляжу и убирались в него назад по полету. Размер колес основного шасси 660x190 мм. Амортизация -масляная. Привод уборки шасси - гидравлический, а выпуска -механический пружинный. Тормоза - барабанные. Створки ниш шасси - фанерные, усиленные дюралевыми элементами: передняя - рамой, основные - лонжеронами.

Кабина. Фонарь кабины летчика двухсекционный из оргстекла, его задняя часть открывалась вверх-назад и в открытом положении фиксировалась с помощью замка и упора. На левой стороне остекления круглая вентиляционная форточка. Кабина негерметична. Коллиматорный прицел Revi 16A или Revi 16B (планировалась установка прицела EZ 42 Adler) монтировался на кронштейне над приборной доской. Приборы управления двигателя, радиооборудования и навигационные приборы располагались на приборной доске и боковых консолях. Кресло пилота - катапультируемое при помощи порохового заряда приспособлено для укладки парашюта. За креслом летчика располагалась бронеплита.

Силовая установка. Турбореактивный осевой двигатель BMW ООЗЕ-1/Е-2 (на прототипах и первых серийных машинах - BMW 003A-1, на прототипах Не-162М11 и М12 - Jumo 004D) размещался в мотогондоле над фюзеляжем. Он имел семиступенчатый компрессор, 16 камер сгорания с форсунками и одноступенчатую осевую турбину, охлаждаемую воздухом. Впрыск топлива регулировался механически в зависимости от высоты и скорости полета. Режим А - свободные обороты двигателя, S - взлетный, F - полет на высоте до 8000 м, режим М - полет на высоте выше 8000 м. Двигатель развивал тягу 800 кг на взлете и 920 кг на форсаже в течение 30 с. Запуск осуществлялся при помощи поршневого двухцилиндрового двухтактного двигателя Riedel SH мощностью 5,9 - 7,3 кВт, который раскручивал компрессор и турбину. Он в свою очередь запускался электрическим стартером Bosch RKL 110 или вручную. В качестве топлива для двигателя BMW 003A (стоявшего на прототипах) использовался 87-октановый бензин, а для BMW 003Е - авиационный керосин J2. Длина BMW 003 - 3630 мм, максимальный диаметр - 640 мм и вес - 624 кг. Для быстрого взлета могли использоваться ракетные ускорители Walter Ri 502, которые крепились на фюзеляже за нишами шасси.

Системы и оборудование. Маслорадиатор размещался в нижней части воздухозаборника, а 25-л маслобак - над двигателем.

Общий запас топлива - 794 л размещался в 675-л топливном баке в фюзеляже и двух интегральных 175-л топливных баках в крыле. Гидравлический привод имели следующие системы:

  • шасси (только уборка),

  • закрылки и тормоза шасси (отдельные от главной гидросистемы).

Бортовая сеть однопроводная напряжением 24 В. Электрооборудование включало генератор Bosch LJ 100/24 мощностью 1000 Вт и аккумулятор. Кислородное оборудование состояло из 3-л баллона над правой консолью приборов кабины летчика (у прототипов - над левой) и дыхательного аппарата. Самолет оснащался УКВ-радиостанцией FuG 24, которая была объединена с радиополукомпасом ZVG 16. Круглая антенна радиополукомпаса располагалась на мотогондоле, антенна радиостанции - в руле направления. Ответчик "свой-чужой" IFF FuG 25А с короткой антенной монтировался в нижней части фюзеляжа.

Вооружение и бронирование. Состояло из двух пушек, размещенных по бокам фюзеляжа. В модификации Не-162А-1 это были 30-мм пушки Rheinmetall-Borsig MK 108 с боезапасом 50 снарядов на ствол, а в модификации Не-162 А-2 - 20-мм пушки Mauser MG 151/20E с боезапасом 120 снарядов на ствол. Гильзы и звенья выбрасывались через отверстия в нижней части фюзеляжа. Перезарядка и спуск у пушек МК 108 электропневматический, у MG 151/20 - электрический.

Планировалась установка и других вариантов вооружения, в том числе неуправляемых ракет 55-мм R4M и 80-мм Panzerblitz. Интересной системой вооружения была SG 118 Rohbloktrommel, состоявшая из трех пусковых установок, каждая из которых представляла пакет из семи стволов с 30-мм снарядами с электрозапалами.




 ЛТХ:
Модификация   Hе.162a-2
Размах крыла, м   7.02
Длина, м   9.03
Высота, м   2.60
Площадь крыла, м2   11.1
Масса, кг
  пустого самолета   1664
  нормальная взлетная   2600
  максимальная взлетная   2800
Тип двигателя   1 РД ВМW-003Е-1
Тяга, кгс
  номинальная   800
  форсажная   920
Максимальная скорость , км/ч
  у земли   885
  на высоте   900
Практическая дальность, км   970
Максимальная скороподъемность, м/мин   1404
Практический потолок, м   12000
Экипаж, чел   1
Вооружение:   две 20-мм пушки МG-151/20 со 120 снарядами на ствол


 Доп. информация :


  Чертеж "Heinkel He.162 Salamander (1)"
  Чертеж "Heinkel He.162 Salamander (2)"
  Чертеж "Heinkel He.162 Salamander (3)"
  Чертеж "Heinkel He.162"
  Фотографии:

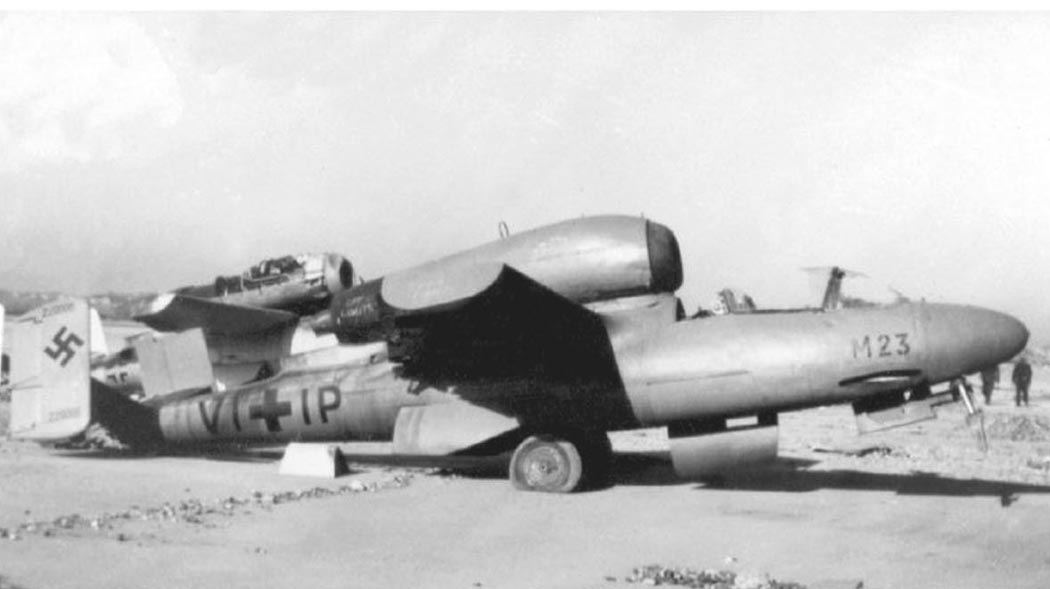

 He 162V-1
 He 162A-1

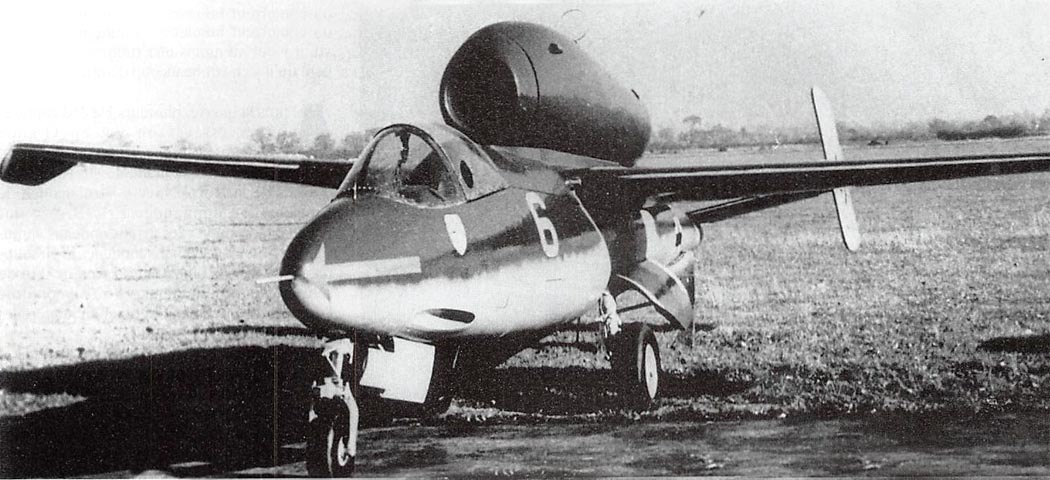

 He 162A-2
 He 162A-2
 He 162A-2
 He 162A-2
 He 162A-2

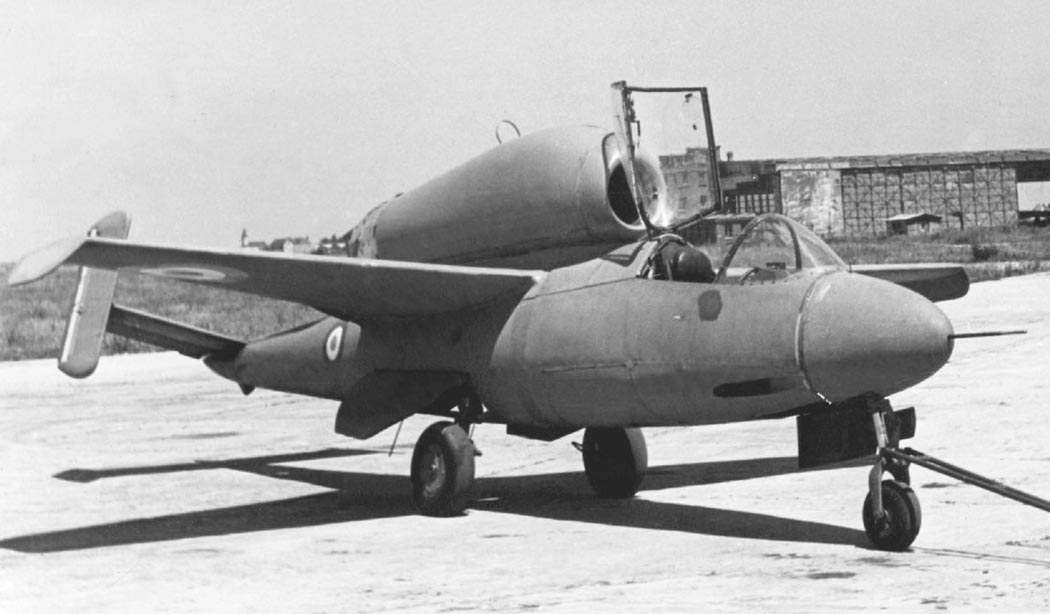

 He 162A-2 в испытательном центре RAE в Фарнборо

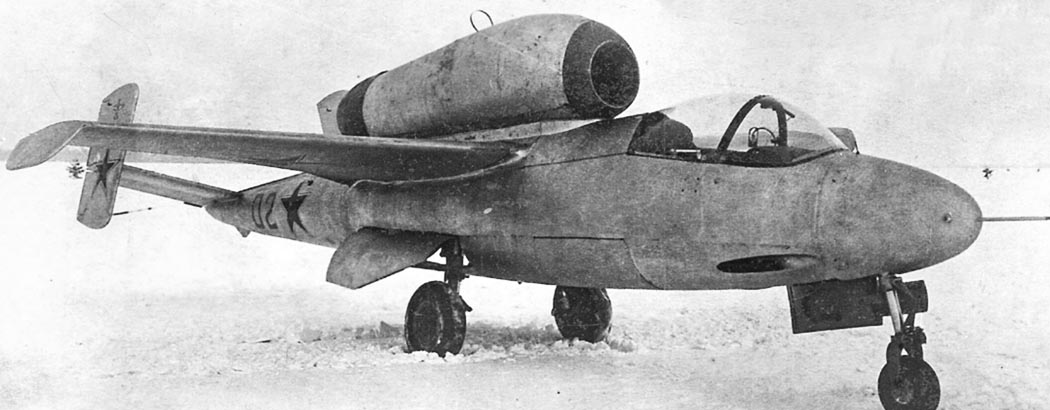

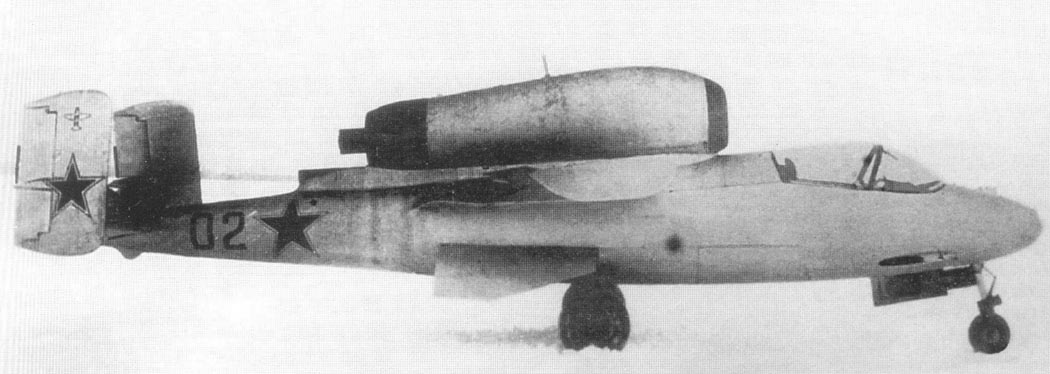

 He 162A-2 на испытаниях в ЛИИ НКАП

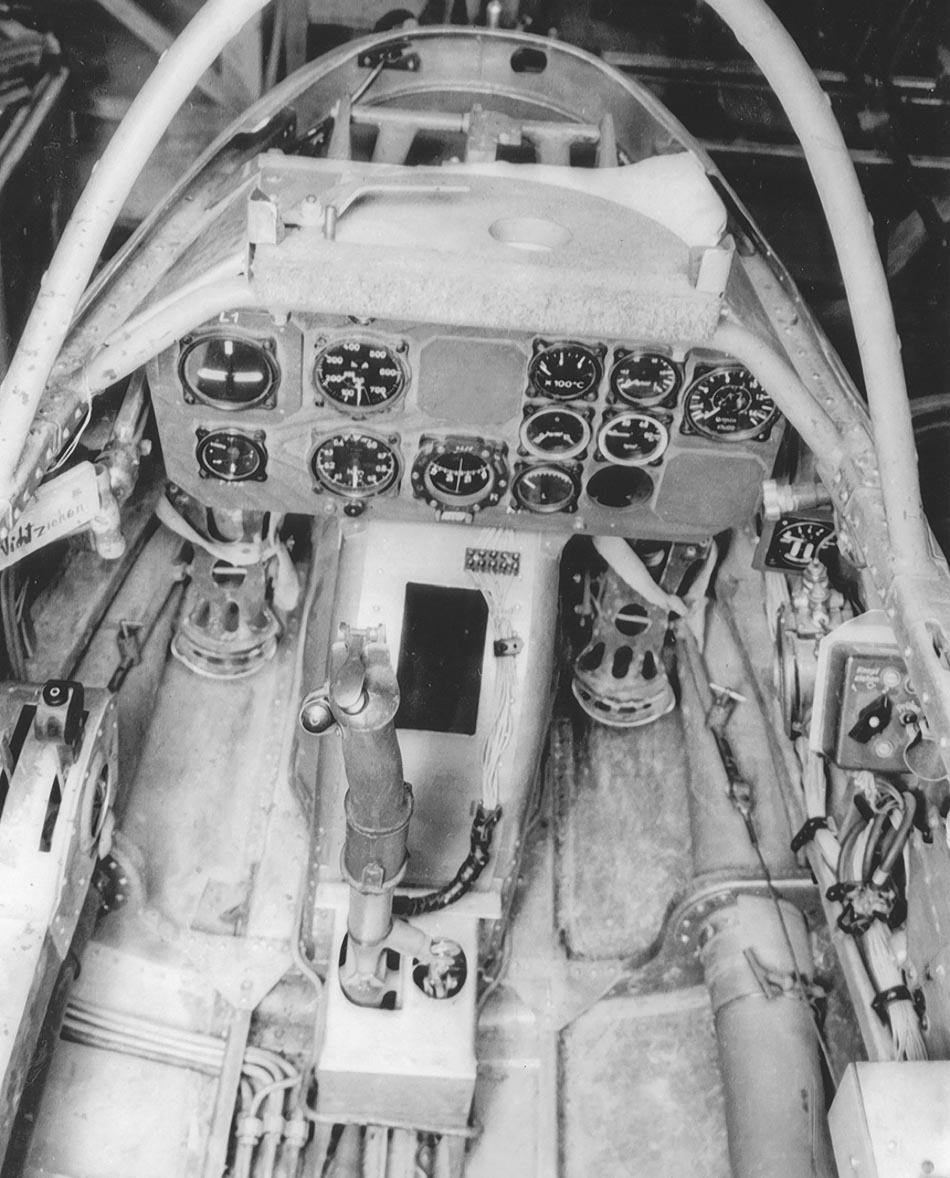

 Приборная панель He 162A-2

  Схемы:

 He 162A-2

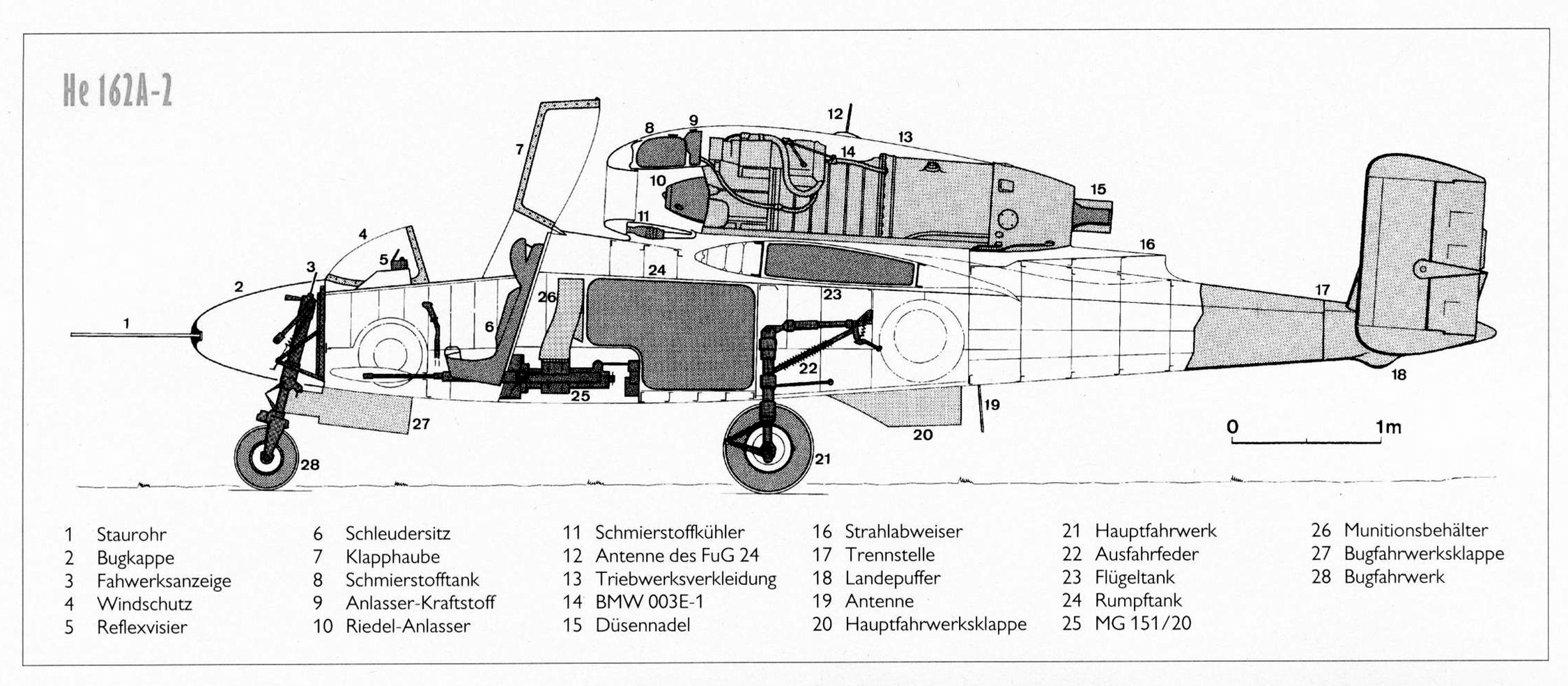

 Компоновочная схема He 162A-1
