   D.520Z

Разработчик: Dewoitine
Страна: Франция
Первый полет: 1941
Тип: Истребитель
  ЛТХ     Доп. информация



Следующим шагом в совершенствовании истребителя Dewoitine D.520 стал опытный самолет D.520Z. Буква "Z" в названии появилась от того, что на нем собирались испытать новый двигатель 12Z в 1200 л.с. На выбранном для переделки серийном D.520 поставили увеличенный маслорадиатор, новый водяной радиатор, индивидуальные (вместо спаренных) выхлопные патрубки и усовершенствованное шасси. Но из-за того, что 12Z еще не довели до пригодного к полетам состояния, в воздух эта машина поднялась с 12Y49. Первый полет состоялся в конце 1941 г. Достигли скорости 560 км/ч.

D.520Z являлся прототипом для новой серийной модификации, SE.520Z. Немцы в сентябре 1942 г. разрешили выпустить 105 таких самолетов. В том же месяце началась постройка опытного образца. Но изготовление его прервал захват немцами ранее не оккупированной части Франции.

Уже под германским контролем самолет достроили в феврале 1943 г. Носовая часть истребителя была удлинена, под капотом находился мотор Испано-Сюиза 12Z01. На серии хотели использовать 12Z89ter в 1600 л.с. Все вооружение - две 20-мм пушки и два 7,5-мм пулемета, сосредотачивалось в крыльях. По расчетам скорость должна была достигать 660 км/ч. Но проверить на практике это не удалось. Немцы запретили заводу продолжение проектных работ и летные испытания.

Истребитель достроили уже после войны, в 1947 г., используя машину как летающий стенд для отладки двигателя. В октябре 48-го SE.520Z начал рулить по аэродрому, но так никогда и не взлетел. В следующем году его пустили на слом.










 ЛТХ:
Модификация   D.520Z
Размах крыла, м   10.20
Длина, м   8.60
Высота, м   2.57
Площадь крыла, м2   15.97
Масса, кг
  пустого самолета   2120
  нормальная взлетная   2780
Тип двигателя   1 ПД Hispano-Suiza 12Z01
Мощность, л.с.   1 х 1200
Максимальная скорость , км/ч   610
Крейсерская скорость , км/ч   486
Практическая дальность, км   1480
Максимальная скороподъемность, м/мин
Практический потолок, м   11000
Экипаж, чел   1
Вооружение:   две 20-мм пушки HS 404 и
  два 7,5-мм пулемета MAC 34 M39


 Доп. информация :


  Чертеж "Dewoitine D.520Z"
 Фотографии:

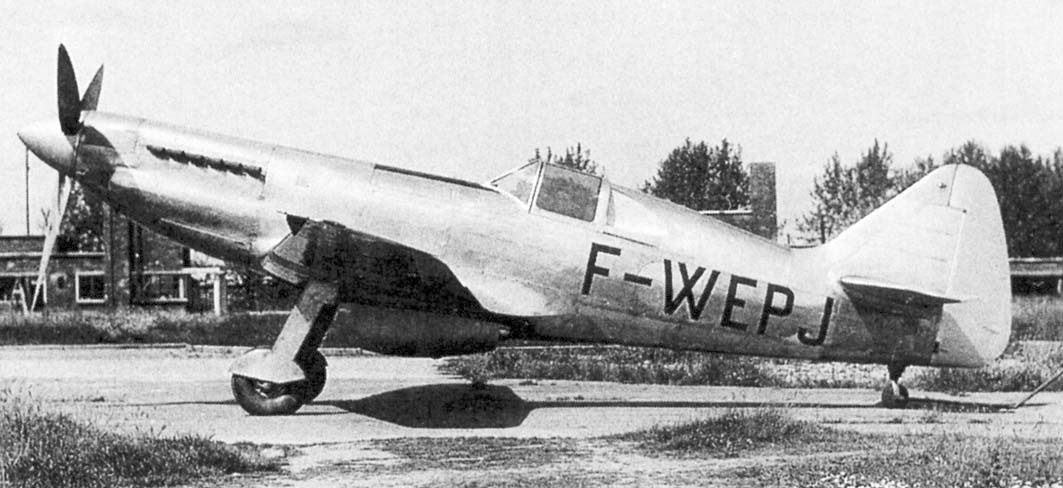

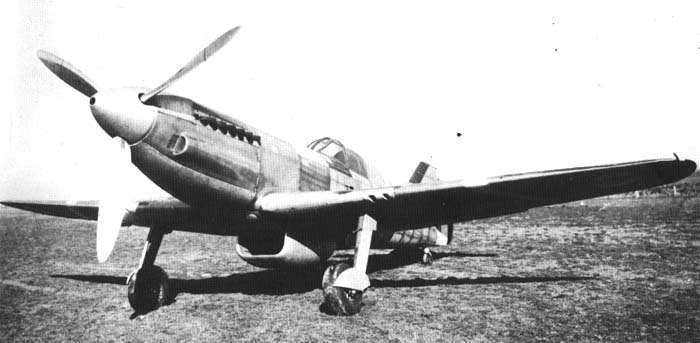

 D.520Z
 D.520Z
 D.520Z
 SE.520Z

 Схемы

 D.520Z

 Варианты окраски:
 D.520Z







Список источников:

Авиационный сборник 10. Авиация во Второй Мировой войне. Самолеты Франции
Крылья Родины 1991-06. Александр Медведь. Моран, Циклон, Кертисс и другие "французы"
Squadron/Signal. Paul Camelio, Christopher Shores. Armee de l'Air
Squadron/Signal. Aircraft Number 180. Alain Pelletier. French Fighters of World War II
Aircraft Profile 135. Raymond Danel. The Dewoitine 520
Docavia 28. Jean Cuny. Les Avions de combat francais
AeroJournal 2009-08-09. C.-J. Ehrengardt. Dewoitine 520
L+K 2004-04. Miroslav Balous. Dewoitine (SNCASE) D.502Z (SE.520Z)
