   Bf.110B(A)

Разработчик: Messerschmitt
Страна: Германия
Первый полет: 1936
Тип: Тяжелый истребитель
  ЛТХ     Доп. информация



В начале августа 1940 г стратегические истребители "Мессершмитт" Bf 110, составлявшие элитные части люфтваффе - группы "охотников", с баз во Франции и Бенилюкса начали воздушную наступательную операцию "Адлерангрифф", имевшую целью поставить на колени Англию. Hемецкая пропаганда утверждала, что группы "охотников" непобедимы, и не было никаких сомнений, что "охотник" сможет выполнить все поставленные перед ним Герингом и штабом люфтваффе задачи.

Через несколько недель стало очевидно, что неуязвимость "охотника" - миф, живший только в заявлениях велиречивого рейхсмаршалла. С самого начала "Адлерангриффа" дальний, тяжелый истребитель Bf 110 оказался практически на грани уничтожения от противостоящих ему "Харрикейнов" и "Спитфайеров". Потери оказались на столько тяжелыми, что самолет, созданный для эскортирования бомбардировщиков, сам потребовал истребительного прикрытия.

Hеудача в "битве за Англию" была тут же отнесена исключительно на счет самого самолета, полагая, что он с самого начала был неудачной конструкцией. Hо в то же время, если отбросить все его недостатки, Bf 110 был лучшим самолетом в своей категории. Плохие результаты летом 1940 являлись в первую очередь ошибками штаба люфтваффе в определении задач для Bf 110 и невозможностью завоевать превосходства в воздухе, а отнюдь не недостатками самолета.

Стратегический истребитель, ярким образцом которого был Bf 110, по общему мнению родился в 30-х годах. Реально он был задуман еще в годы первой мировой, а его достоинства превозносились поборниками воздушной войны еще до появления первых линий на чертежных досках. По своей сути, стратегический истребитель был высокоскоростным, тяжеловооруженным самолетом с достаточной дальностью полета для эскортирования бомбардировщиков, действий в глубине территории противника, ведения патрулирования вдали от своей базы. Со времени первой мировой войны за самолетом закрепилось название Kampfflugzeug - "боевой самолет", но в Германии и в Голландии прижились названия из морской терминологии: Zerstorer - дословно "истребитель" (по терминологии, принятой во флоте Российской империи до 1905 г) или "охотник" в первой и "воздушный крейсер" в последней. Hо какое бы не было его название, практика показала, что, несмотря на огромные усилия в работе над этим типом в период между мировыми войнами, создать приемлемого стратегического истребителя так и не удалось.

Пожалуй, в 30-х годах перед авиаконструкторами не стояло более сложной задачи, чем создание стратегического истребителя. Такой самолет нельзя было создать без компромиссов, а компромисс - не лучший способ решения проблем. Стратегический истребитель должен был иметь более высокие или по крайней мере сравнимые характеристики с "целевыми" истребителями, с которыми первым предстояло сразиться при прикрытии своих бомбардировщиков. С другой стороны, огневая мощь, необходимый запас топлива для обеспечения заданной дальности полета, различные другие задачи, планируемые штабами, определяли довольно большой, двухдвигательный самолет. В результате маневренность такой машины сразу ставилась под вопрос.

Идея стратегического истребителя возникла в нескольких странах одновременно и независимо. Год рождения стратегического истребителя - 1934 г. Именно в этот год многие обратили свои взоры к двухдвигательному, скоростному, многоцелевому самолету, который будучи истребителем должен был выполнять целый ряд других задач.

В Германии эта идея выкристаллизировалась в требования к Kampfzerstorer - "боевому охотнику" - многоцелевому самолету, главной задачей которого была "расчистка" пути для бомбардировщиков, а остальные охватывали ближний эскорт бомбардировщиков, перехват вражеских самолетов, штурмовые и бомбовые удары по наземным целям, разведка. Довольно сильная фракция в C-Amt - Техническом департаменте воздушного комиссариата Германна Геринга, где и родился Kampfzerstorer, отнеслась к нему с подозрением, как и генеральный штаб, которые вполне логично заключали, что самолет предназначенный для такого широкого круга задач окажется слишком тяжелым и неповоротливым, чтобы эффективно выполнять конкретное задание.

Несмотря на такое предубеждение против "охотника", сама концепция захватила воображение Геринга, который определил самые сжатые сроки проектирования такого самолета. Спецификации задавали только двухдвигательную конфигурацию, трехместного, цельнометаллического самолета с вооружением из подвижных пушек и внутренней подвеской бомб. Все остальное, включая летные характеристики, вес и размеры, отдавалось на усмотрение разработчиков. Спецификации были направлены на АГО, "Дорнье", "Фокке-Вульф", "Хейнкель", "Хеншель", "Готаер ваггонфабрик" и, несколько неожиданно, на "Байерише флюгцойгверке", которая только что приступила к изготовлению своего первого самолета. Конструктора из Аугсбурга практически сразу проигнорировали большинство из немногочисленных требований и сделали упор исключительно на достижение высоких летных характеристик.

Предложения, выдвинутые "Фокке-Вульфом" и "Хеншелем", были наиболее близкими заданию, в то время, когда предложение "Байерише флюгцойгверке" было на столько далеко от спецификаций, несмотря на их широту, что практически исключало сколько-нибудь серьезного рассмотрения последнего. К счастью, БФВ и Мессершмитт были близки Удету, который, хотя и не имел тогда официального поста, обладал большим влиянием в немецких авиационных кругах. Проект Мессершмитта произвел на Удета большое впечатление, и последний надавил на воздушный комиссариат, в результате чего БФВ вместе с "Фокке-Вульфом" и "Хеншелем" получила заказ на три опытных самолета под обозначением Bf 110.

К тому времени, когда в Аугсбурге начались работы над опытными машинами, требования к "боевому охотнику" изменились. Возобладал более взвешенный подход, и весной 1935 г требования к Kampfzerstorer были заменены на так называемый "шнельбомбер" - скоростной бомбардировщик, создаваемый в качестве целевого самолета. БФВ получила задание переделать свой "охотник" в соответствии с новыми требованиями (они воплотились в Bf 162), но выданный контракт остался без изменений, хотя Bf 110 рассматривался уже в качестве Zerstorer.

Несколько необычно, что в 1934 г генеральные штабы ряда стран одновременно выработали сходные по концепции требования к такому истребителю, и что более удивительно, одновременно были выпущены несколько близких по конфигурации самолетов. Во Франции в октябре 1934 г авиационная техническая служба выработала спецификации, по которым были запущены в работу несколько проектов, включая "Поте"-63. В Польше в конце лета 1934 г на конкурсной основе началась работа над PZL P.38 "Вилк". В Германии одновременно был создан Bf 110. Все три были изящными двухдвигательными, свободнонесущими монопланами цельнометаллической конструкции с работающей обшивкой, убираемыми стойками шасси и двухкилевым оперением. Работы над этими истребителями начались в Меулте, Варшаве и Аугсбурге с разрывом в несколько недель.

Конструкция стратегического истребителя "Мессершмитта" строилась на той же основе, что и Bf 109. Крыло состояло из двух секций, которые крепились к фюзеляжу в трех точках - две на лонжероне и одна на передней кромке. Крыло имело один лонжерон по 39% хорды и нервюры через 0,25 м. По ним через 0,3 м шли стрингеры, а сверху - работающая обшивка. Автоматический предкрылок "Хэндли Пейдж" занимал 40% размаха крыла. Всю заднюю кромку крыла занимали щелевой закрылок и элерон.

Фюзеляж овального сечения имел цельнометаллическую конструкцию с работающей обшивкой. Экипаж предусматривался из трех человек. Пилот сидел перед крылом, за ним сразу - штурман-радист. За крылом располагался стрелок. Кабины была закрыта длинным, полностью остекленным фонарем. Оперение представляло собой свободнонесущий стабилизатор с концевыми шайбами. Все три стойки шасси убирались с помощью гидравлики. Основные стойки убирались в мотогондолы и полностью закрывались створками. Два двигателя "Даймлер-Бенц" DB 600A развивали на расчетной высоте 910 л.с. и работали на трехлопастные винты изменяемого шага. Топливо располагалось в четырех баках по бокам фюзеляжа - пара до главного лонжерона, и пара - после.

После завершения статических испытаний и рулежек в Аугсбурге, первый опытный Bf 110 V1 поднялся в воздух 12 мая 1936 г под управлением Рудольфа Опица. Летные испытания, которые постоянно прерывались из-за низкой надежности двигателей, выявили невысокие разгонные характеристики, небольшие проблемы с управляемостью на малых и средних скоростях, за то управляемость на максимальных скоростях была отличной. Маневренность, хотя и была низкой по стандартам тех дней, оказалось лучше, чем можно было ожидать. Уже в начале испытаний при взлетном весе 5000 кг на высоте 3300 м была достигнута скорость 503 км/ч. Hаиболее серьезной проблемой, которую приподнес самолет, была склонность к самопроизвольному развороту на взлете и посадке, и особая осторожность требовалась на земле, чтобы самолет не занесло. Hовые колеса и протекторы несколько смягчили проблему, но так и не решили ее полностью.

Из-за задержки с поставкой летных двигателей DB 600A полет второго опытного самолета Bf 110 задержался до 24 октября 1936 г. В самолет внесли несколько мелких доработок по результатам испытаний первого опытного V1. 14 января 1937 г Bf 110 V2 был направлен в испытательный центр в Рехлине на берегу озера Мюриц. В результате официальных испытаний последовало решение запустить самолет в серию. Конкуренты - "Фокке-Вульф" Fw 57 и "Хеншель" Hs 124, хотя и были ближе концепции Kampfzerstorer, оказались неприемлемыми для использования ни в качестве "скоростного бомбардировщика", ни в качестве "охотника". Геринг требовал начать производство Zerstorer без задержек, и Bf 110 оказался единственным, который хоть в какой-то степени подходил на роль дальнего, тяжелого истребителя, игравшего все большую роль в планах штаба люфтваффе, уже готового к формированию "тяжелых" истребительных групп.

В испытательном центре подтвердили дефекты самолета, выявленные еще пилотами БФВ, но отмечали хорошие летные данные и управляемость Bf 110. Тем временем 24 декабря 1936 г был облетан третий опытный Bf 110 V3, получивший вооружение - батарею из четырех 7,9-мм пулеметов MG 17 в носовой части фюзеляжа.

Первая серийная модель Bf 110A должна была получить двигатели DB 600Aa взлетной мощностью 986 л.с. и 910 л.с. Hа высоте 4000 м, но "Даймлер-Бенц" не сумела разрешить все проблемы с доводкой DB 600, так что двигатель для установки на серийный самолет не был готов. Когда сборка установочной партии Bf 110A-0 уже зашла довольно далеко, DB 600 был снят с производства, а в серию был запущен его вариант с непосредственным впрыском топлива - DB 601.

Технический департамент министерства авиации ожидал начала поставок серийных DB 601 весной 1938 г, и тогда же планировалось начать поставки Bf 110 в "тяжелые" истребительные группы. "Байерише флюгцойгверке" соответственно получила указание сократить производство Bf 110A-0, а почти готовые самолеты переделать под двигатели "Юнкерса" Jumo 210Da. Переход на новые двигатели не был серьезной технической проблемой, и первый предсерийный самолет Bf 110A-01 был выведен из цехов Аугсбурга в августе 1937 г. Двигатели Jumo 210Da развивали на взлете 680 л.с. и 640 л.с. в течение пяти минут на высоте 2700 м. Винты были двухлопастные "ВДМ-Гамильтон", изменяемого шага. Меньшая мощность двигателей определила снижение летных характеристик. Так Bf 110A-0 на высоте 3800 м едва достигал скорости 430 км/ч. Вооружение состояло из четырех 7,9-мм пулеметов MG 17 в носовой части фюзеляжа и одного пулемета MG 15 на подвижной установке в конце кабины. Двигательные гондолы были удлинены и приобрели более обтекаемую форму. В результате колеса в убранном положении выступали из мотогондол. Хвостовое колесо стало неубираемым. Взлетный вес с нормальным запасом топлива достигал 5600 кг.

Когда стало очевидно, что DB 601A еще не скоро пойдет в серию, пришлось менять и планы производства Bf 110. Четвертый и последний самолет установочной партии Bf 110A-04 был задержан на сборочной линии до марта 1938 г, а в серию уже готовился его улучшенный вариант Bf 110B. Внешне он отличался более аэродинамичной носовой частью фюзеляжа. Верхняя часть носовой секции с пулеметами была испытана на Bf 110A-04. Она сдвигалась, обеспечивая доступ к пулеметам и установку патронных ящиков. В нижней части носовой секции были сделаны порты для двух 20-мм пушек MG FF, которые монтировались на съемной панели под кабиной пилота и перезаряжались штурманом.

Дальнейшие задержки с поставкой DB 601A заставили оснастить Bf 110B менее мощными двигателями "Юнкерса". Первый из 10 предсерийных самолетов Bf 110B-01 (╧ 917 D-AISY) полетел 19 апреля 1938 г с двигателями Jumo 210Ga, имевшими непосредственный впрыск и двухступенчатый нагнетатель. Винт был трехлопастный "ВДМ-Гамильтон", изменяемого шага. Предсерийные Bf 110B-0 поставлялись без вооружения, а в июле полетел первый серийный Bf 110B-1 с полным вооружением, включая один MG 15 на установке "Арадо" в задней части кабины.

Если истребитель Bf 109 получил шумную рекламу, то Bf 110 напротив был скрыт "паранджой", как "жена султана", он нем все слышали, но никто не видел. Вскоре после того, как в августе 1938 г первый Bf 110B-1 был принят люфтваффе, Германию с официальным визитом посетил глава воздушного штаба французских ВВС генерал Вюйемин. Bf 110 довелось сыграть в блефе, разыгрываемом перед высоким гостем. К тому же это послужило хорошим поводом представить немецкий эквивалент широко рекламируемого "Потеза"-63, который в отличие от истребителя "Мессершмитта" уже получил ряд заказов из за границы.

Делегацию штаба французских ВВС привезли на завод "Мессершмитт А.Г." (в которую была месяцем раньше переименована "Байерише флюгцойгверке"). После эффектной демонстрации огневой мощи нового "охотника", генералу Вюйемину показали "часть" сборочной линии и "только что выпущенные" Bf 110, которые с правильными интервалами поднимались в воздух. Это эффектная демонстрация "массового производства" была не более, чем хорошо спланированная мистификация. Взлетающими с правильными интервалами самолетами являлись предсерийными Bf 110B-0 и несколькими Bf 110B-1, которые были специально собраны на заводе в Аугсбурге. После взлета они приземлялись за пределами визуальной видимости, перевозились назад, чтобы вновь подняться в воздух перед гостями.

Вюйемин был весьма впечатлен, но реально к тому времени были выпущены только четыре Bf 110B-1, "тяжелые истребительные группы" только формировались. Производство Bf 109B в течение 1938 г едва достигало двух машин в неделю - так как вариант с Jumo 210Ga рассматривался пригодным только для испытания оборудования, вооружения, отработки тактики применения и в учебных целях. Hесколько Bf 110B-1 поступили на вооружение I "тяжелой" истребительной группы так называемой инструкторской эскадры LG 1, где они использовались для отработки тактики и техники применения. Группу позже переименовали в I(Z)/LG 1, а сам термин "тяжелый истребитель" заменили на "охотник" - Zerstorer. В начале 1939 г были сформированы I/ZG 1 и I/ZG 76, в каждой из которых была эскадрилья "охотников", служившая для подготовки экипажей и в качестве запасной.

Производство Bf 110B составило 45 самолетов, включая несколько Bf 110B-2 без пушек, но с фотооборудованием. Большинство из них было переделано в учебные Bf 110B-3, которые использовались в этом качестве до 1941 г. Hа них пушки снимались (иногда снимались и пулеметы), ставилось новое радиооборудование и приборы "слепой" посадки. Несколько Bf 110B использовалось в различных испытаниях, например, для пушки "Рейнметалл-Борзиг" МК 101 или для полуавтоматического револьверного магазина под 73-мм ракеты. Первые испытания ракетного магазина были проведены 10 марта 1939 г в Тарневице на доработанном Bf 110B (D-ADJD). Вращающийся магазин на восемь ракет размещался внутри фюзеляжа. Под носовой частью проходила пусковая труба ракеты. 40% ракет RZ 65 на дистанции 350 м укладывались в квадрат 6х6 м. Хотя испытания затянулись до 1943 г, устройство так и не было доведено до практического использования.



 ЛТХ:
Модификация   Bf 110b-1
Размах крыла, м   16.90
Длина, м   12.60
Высота, м   3.50
Площадь крыла, м2   38.90
  пустого самолета
  нормальная взлетная   5700
Тип двигателя   2 ПД Junkers Jumo 210Ga
Мощность, л.с.   2 х 700
Максимальная скорость , км/ч   453
Крейсерская скорость , км/ч   315
Практическая дальность, км   1700
Максимальная скороподъемность, м/мин
Практический потолок, м   8000
Экипаж, чел   2-3

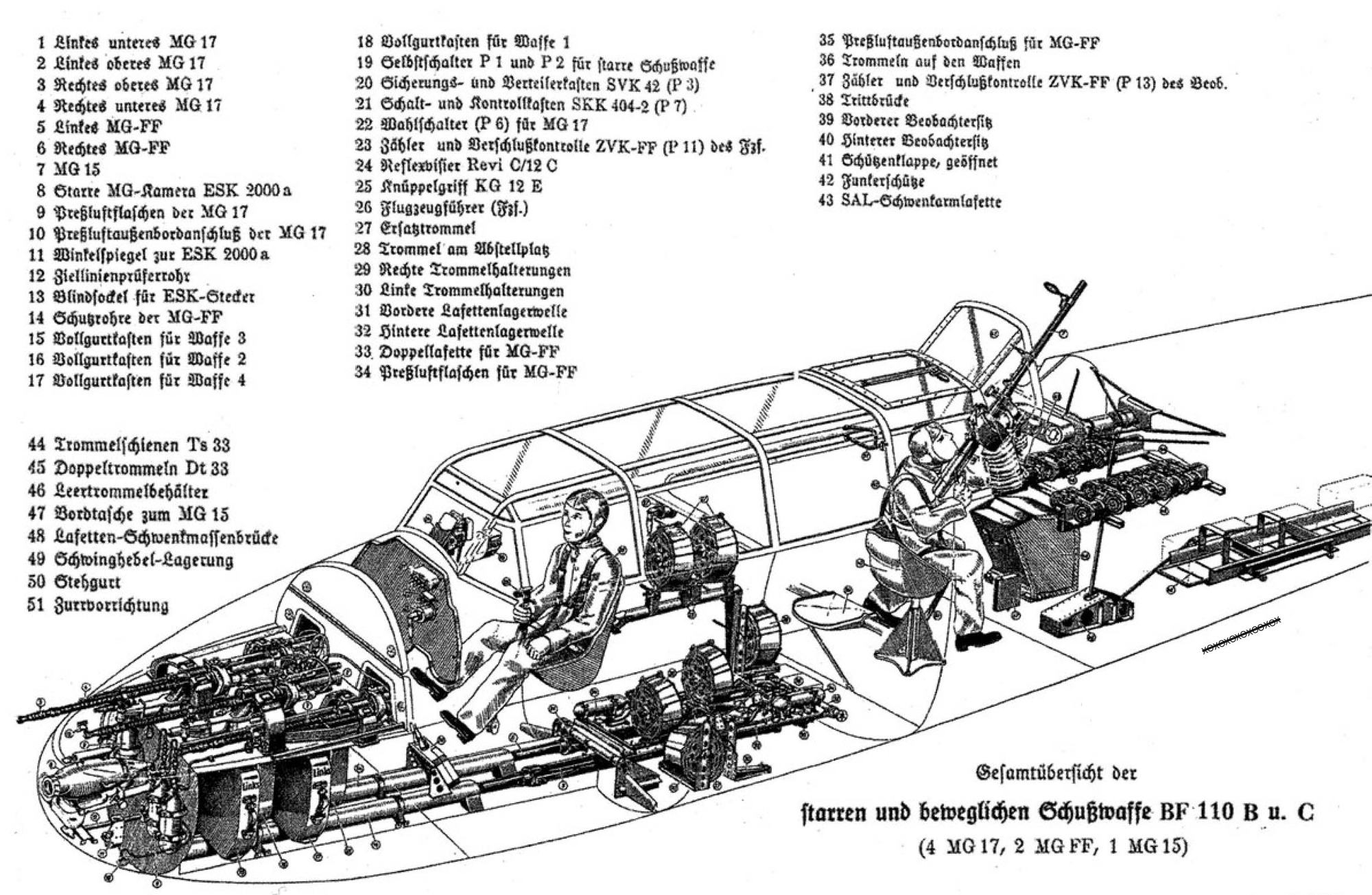

Вооружение:   две 20-мм пушки MG FF с 180 снарядами на ствол и
 четыре 7,9-мм пулемета MG 17 с 1000 патронами на ствол,
 один 7,9-мм MG 15 на подвижной установке назад с 750 патронами.


 Доп. информация :

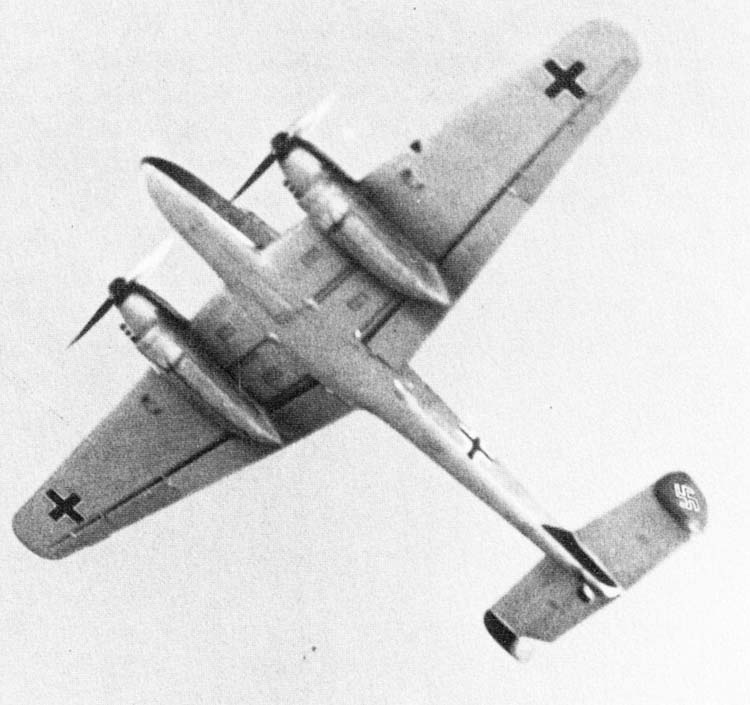

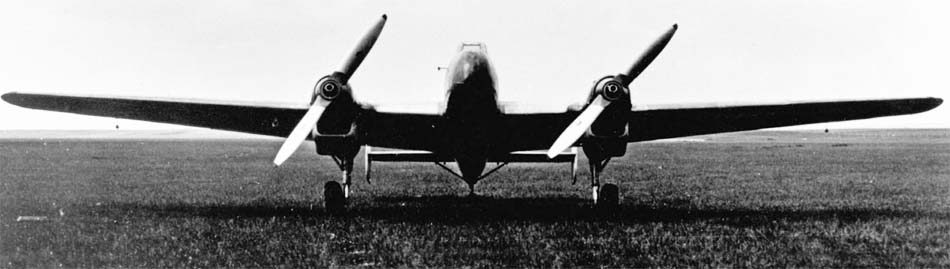

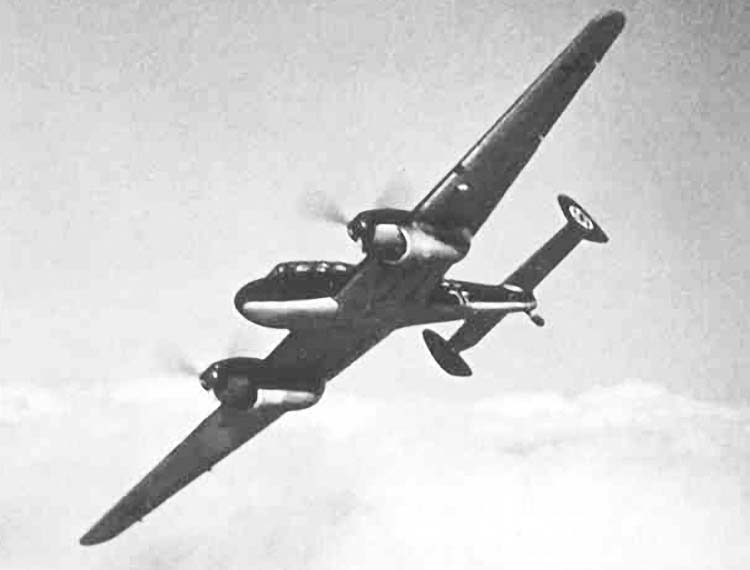

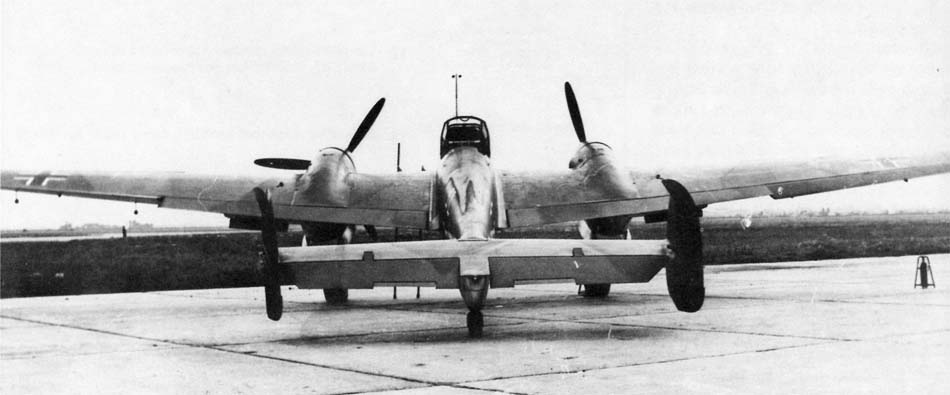

  Фотографии:

 Bf.110V-1
 Bf.110V-1
 Bf.110V-2
 Bf.110V-5 (Bf.110A-0)
 Bf.110A-0
 Bf.110B-0
 Bf.110B-0
 Bf.110B-0
 Bf.110B-1
 Bf.110B-1
 Bf.110B-1
 Bf.110B-1
 Bf.110B-1
 Bf.110B-1
 Замена двигателя Bf.110B-1
 Bf.110B-1
 Bf.110B-1 на базе RAF

  Схемы:

 Bf.110A-0
 Bf.110B

  Варианты окраски:

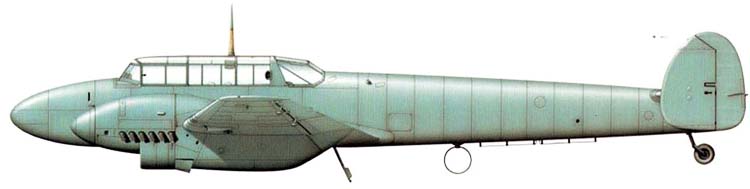

 Bf.110B-0 в заводской окраске

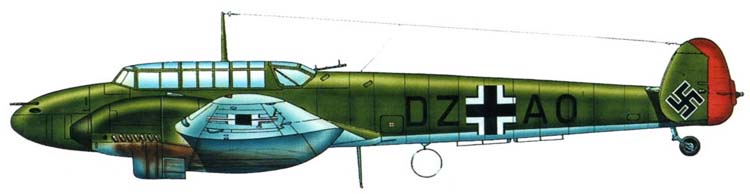

 Bf.110B-1  2./ZG.1
 Bf.110B-1    (c) Robert Biondi
 Bf.110B-1    (c) Robert Biondi
 Bf.110B-2







Список источников:

Андрей Харук. "Разрушители Люфтваффе" Bf 110, Me 210, Me 410
Сергей Кузнецов. Мессершмитт Bf 110 Zerstorer
Крылья Родины. Сергей Вехов. Стратегический перехватчик
Аэросерия. А.А.Гусев, А.Б.Киселев. Мессершмитт Bf-110
Ульям Грин. Крылья Люфтваффе (боевые самолеты третьего рейха)
Barbarossa's Hangar
Jane's Fighting Aircraft of World War II
H.J. Ebert, J.B. Kaiser, K. Peters. Willy Messerschmitt - Pionier der Luftfahrt und des Leichtbaues
Squadron & Signal. Jerry L. Campbell. Messerschmitt Bf 110 Zerstorer in Action
Crowood. Ron Mackay. Messerschmitt Bf 110
Monografie Lotnicze. Janusz Ledwoch. Messerschmitt Bf 110
Bunrin Do. FAoTW. Messerschmitt Bf110
Aeroplane Monthly. Database. Alfred Price. Messerschmitt Bf 110
Le Fana de L'Aviation. Michel Benichou. Le Messerschmitt Bf 110 : Un developpement durable
Schiffer. John Vasco, Fernando Estanislau. The Messerschmitt Bf.110 in color profile. 1939 - 1945
