   Scarab

Разработчик: Supermarine
Страна: Великобритания
Первый полет: 1924
Тип: Летающая лодка - бомбардировщик
  ЛТХ     Доп. информация



Король Испании Альфонсо очень часто посещал авиационные шоу проводимые в Великобритании и был большим поклонником тактики разработанной RAF для борьбы с повстанцами. В результате Испанский королевский флот заказал компании Supermarine разработку летающей лодки - бомбардировщика, способной нести бомбовую нагрузку до 454 килограмм.

Конструктором проекта, получившего обозначение Scarab, стал Реджинальд Митчелл (Reginald J. Mitchell). За основу был взят фюзеляж транспортной летающей лодки Sea Eagle, но с большими изменениями - пропеллер стал толкающим, что позволило компактно разместить экипаж и обеспечить удобное прицеливание для бомбометания. Бомбовая нагрузка из двенадцати 50-фунтовых бомб размещалась в корпусе лодки и сбрасывалась через герметичный бомболюк в днище, кроме того к крыльям дополнительно могли крепится еще четыре 100-фунтовые бомбы. В открытых, тандемно расположенных кабинах, размещались пилот и стрелок, а кабина штурмана-радиста была закрытой.

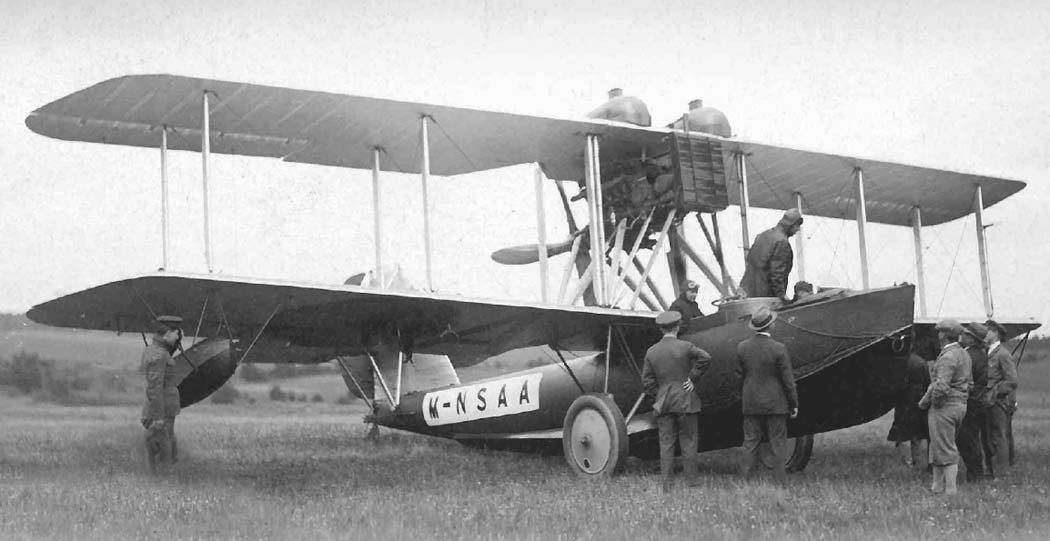

Первый экземпляр   Scarab взлетел 21 мая 1924 года, имея на борту гражданский регистрационный номер М-NSAA (этим маскировалось военное назначение самолета). Всего было заказано 12 экземпляров бомбардировщика. Неизвестно все ли машины достигли назначения, в 1925 году большая часть из них поступило на вооружение авиации Королевского флота.

Испанские Scarab использовались против марокканских повстанцев  с базы в Carageno, а также с борта корабля Dedalo не имеющего ни взлетной палубы ни катапульты - летающие лодки опускались на воду с помощью крана и уже с воды они вылетали на задания.






 ЛТХ:
Модификация   Scarab
Размах крыла, м   14.02
Длина самолета,м   11.28
Высота самолета,м   4.47
Площадь крыла,м2   57.60
Масса, кг
  пустого самолета   1803
  максимальная взлетная   2608
Тип двигателя   1 ПД Rolls-Royce Eagle IX
Мощность, л.с.   2 х 360
Максимальная скорость, км/ч   150
Крейсерская скорость, км/ч   130
Практическая дальность, км   400
Практический потолок, м   3020
Экипаж, чел   3
Вооружение:   один 7.7-мм пулемет Lewis на турели Scaff в задней кабине
  12 х 22.7-кг бомб и 4 х 45-кг бомбы


 Доп. информация :


  Фотографии:

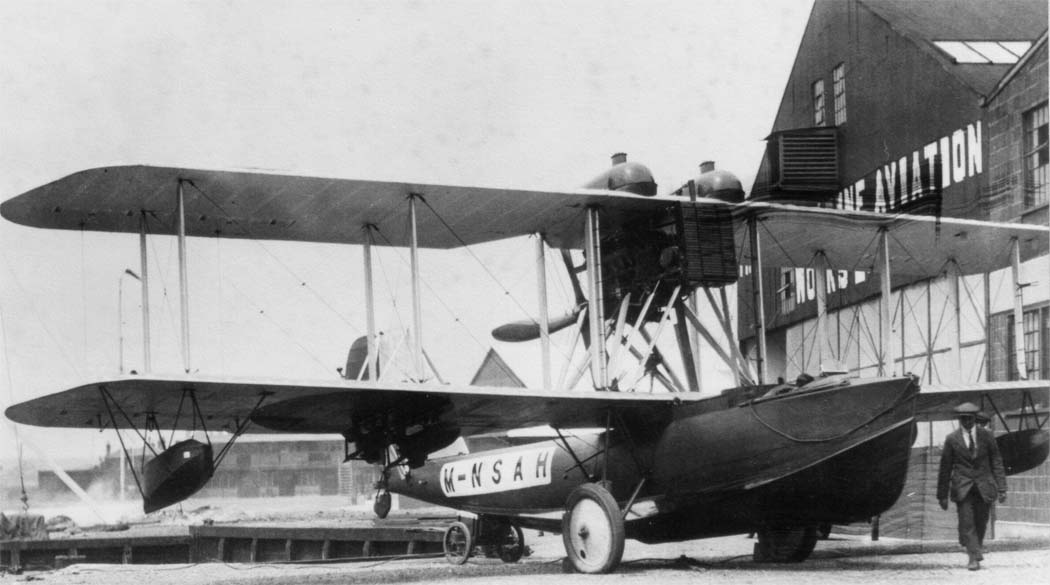

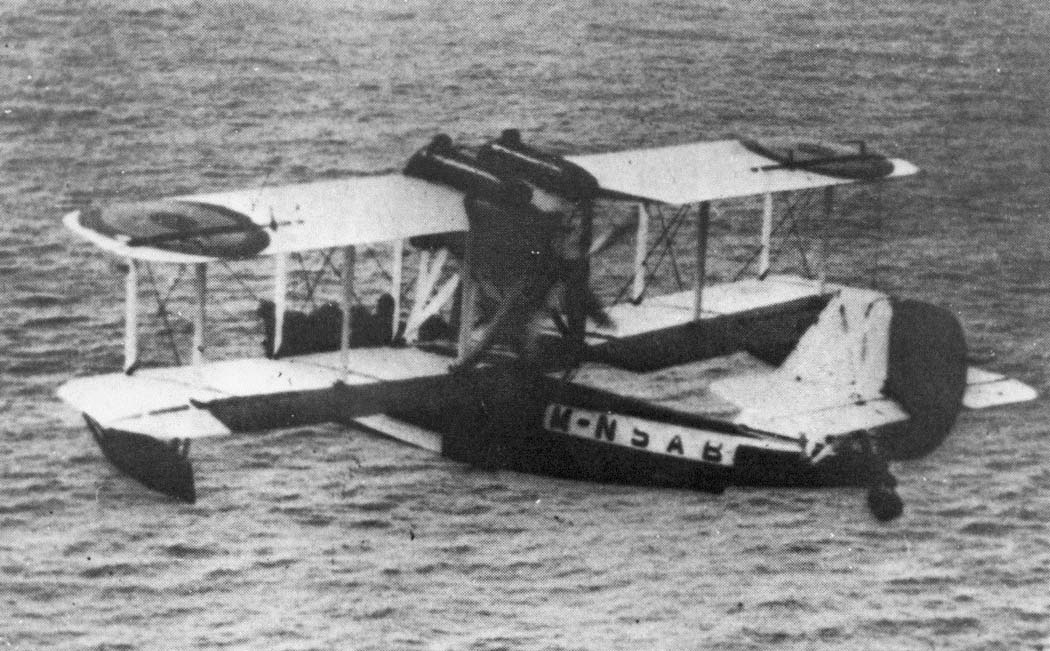

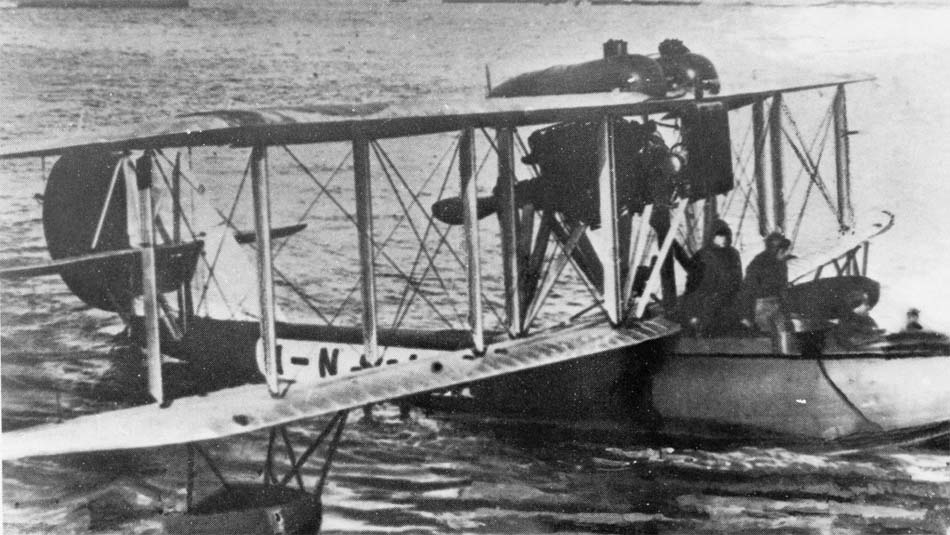

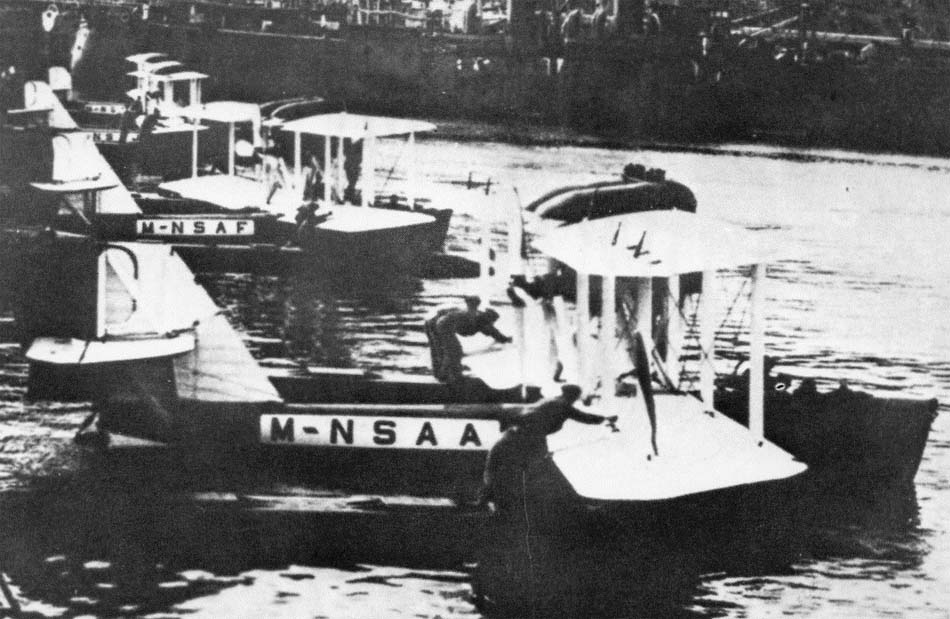

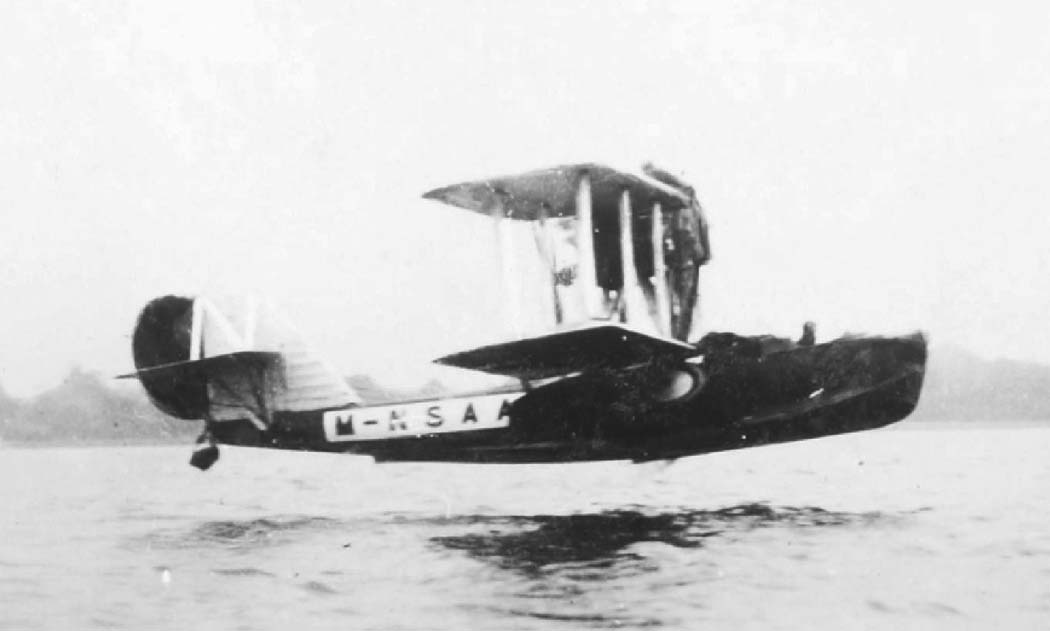

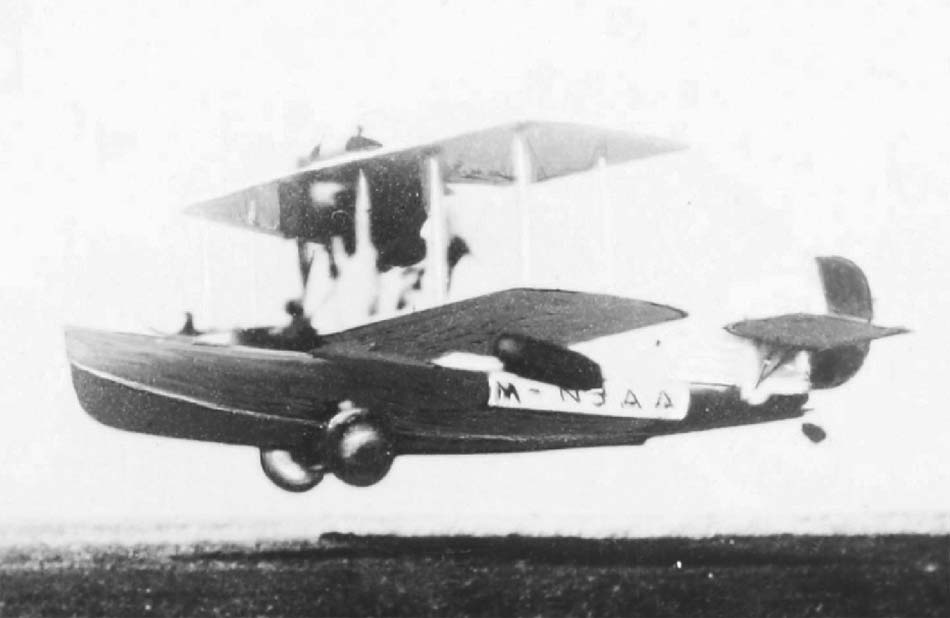

 Scarab

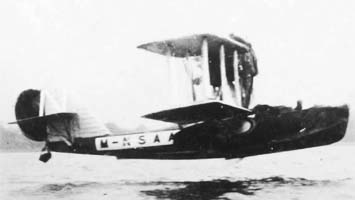

 Scarab
 Scarab
 Scarab  (c) Francisco Andreu
 Scarab  (c) Francisco Andreu
 Scarab  (c) Francisco Andreu
 Scarab  (c) Francisco Andreu
 Scarab  (c) Francisco Andreu
 Scarab

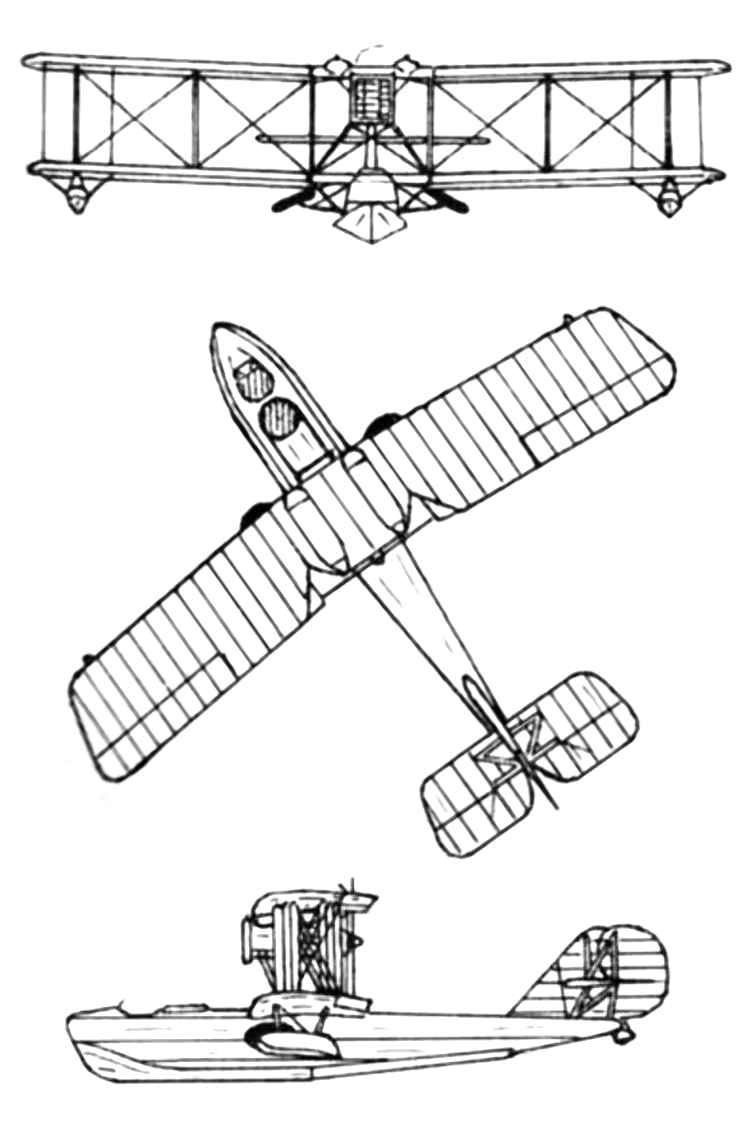

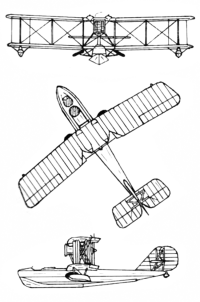

  Схемы:

 Scarab
