   F-14A Tomcat

Разработчик: Grumman
Страна: США
Первый полет: 1974
Тип: Палубный многоцелевой истребитель
  ЛТХ     Доп. информация



В июле 1968 г. Пентагон официально объявил о проведении конкурса на авианосный истребитель-перехватчик VFX (Variable geometry Fighter Experimental). Свои предложения представили фирмы Грумман, Норт Америкэн, Макдоннелл Дуглас, Дженерал Дайнемикс и Линг-Темко-Воут.

Финалистами конкурса стали проекты Грумман и Макдоннелл Дуглас. Фирма Макдоннелл-Дуглас предложила проект самолета с фиксированным крылом, Грумман - с крылом изменяемой стреловидности. Применение крыла изменяемой стреловидности впрямую не оговаривалось в требованиях к истребителю VFX, но выбор проекта самолета именно с таким крылом был практически неизбежным в связи с расширением круга задач перспективного истребителя (в порядке уменьшения степени приоритетности: ПВО авианосного ордера, эскортирование бомбардировщиков, завоевание превосходства в воздухе, нанесение ударов по наземным целям). Дело в том, что в 1969 г. американцы на примере Вьетнама уже очень хорошо усвоили важность маневренных характеристик для истребителя. Все самолеты, уже построенные, и еще "бумажные" Пентагон сравнивал с МиГом-21; естественно, в таких условиях проекты типа "Миссайлера" не имели никаких шансов на успех. В то же время - крыло изменяемой стреловидности могло примирить противоречивые требования к аэродинамике полета на сверхзвуковой скорости, продолжительного патрулирования в зоне и энергичного маневрирования в ходе "собачьей схватки". Так что подписание 3 февраля 1969 г. контракта на полномасштабную разработку истребителя F-14A с фирмой Грумман - закономерно.

Инженеры Груммана принимали самое непосредственное участие в создании F-111, поскольку фирма отвечала за разработку его авианосного варианта; они прекрасно знали все недостатки и достоинства этой машины. Кроме того, фирма Грумман являлась пионером в области исследования крыльев изменяемой стреловидности в США, ее аэродинамики считались наиболее компетентными в данном вопросе. Ну и наконец, возможно, самый главный аргумент в пользу Грумман: эта фирма наиболее тесно была связана именно с ВМС. Самолет получил собственное имя "Томкэт". Оно отражало традиционную практику фирмы Грумман присваивать морским истребителям своей конструкции названия различных кошек и, в общем-то, случайным образом соединилось с именем заместителя командующего Штаба морских операций по авиации вице-адмирала Тома Конноли - большого энтузиаста проекта. На ранней стадии F-14 величали "Tom's Cat" - "Кошка Тома", со временем, в обиходе, "Tom's Cat" трансформировался в "Tomcat".

Проект VFX появился не пустом месте - при явной, хотя и не афишируемой широкой поддержке ВМС, работы по чисто флотскому самолету начались на фирме Грумман в январе 1966 г. Инженеры рассмотрели и проанализировали порядка 6000 вариантов компоновки самолета, восемь из них были проработаны достаточно подробно и получили проектные номера 303-60, 303А /B/C/D/E/F и G. Все проекты объединяло использование крыла изменяемой стреловидности (кроме варианта 303F, имевшего крыло, напоминающее крыло самолета F-4 "Фантом"), наличия двух двигателей и экипажа из двух человек: летчика и оператора системы управления оружием. Базовым являлся проект под шифром 303-60, в котором проектировщики постарались учесть ошибки, сделанные при разработке F-111. Так, двигатели разместили в двух индивидуальных, разнесенных от оси самолета гондолах с целью повышения боевой живучести и улучшения обтекания хвостовой части планера на больших углах атаки. Аэроплан в соответствии с проектом 303-60 выходил несколько великоватым, а его масса вполне могла сравняться с массой F-111. Проблема веса вновь вылезала на первый план. Конструкторы пошли на достаточно рискованное решение: где только возможно, использовать титан и бороэпоксидные материалы. С одной стороны, применение новых материалов сулило значительный выигрыш в массе, с другой - требовало пересмотра методики расчета и, что самое главное, - полного обновления технологического оборудования и внедрения новых методов изготовления деталей и узлов.

Можно считать, что облик F-14 окончательно сформировался в марте 1969 г., когда конструкторы отказались от одного "нормального" киля и двух складных подфюзеляжных в пользу двухкилевого хвостового оперения. "Трехкилевое" оперение имело меньшую суммарную площадь, нежели двух-килевое и не обеспечивало путевую устойчивость самолета при полете с одним отказавшим двигателем, поскольку сильно разнесенные ГТД создавали весьма приличные разворачивающие моменты. Кроме того, конструкторы Груммана, как и их коллеги с Макдоннелл Дуглас, при создании F-15 сделали "равнение на СССР", точнее - на МиГ-25. Появление этого самолета вызвало на Западе шок, а элементы его компоновки, в частности, двухкилевое оперение, послужили предметом для подражания.

На самолет планировалось установить перспективные двухконтурные двигатели с форсажной камерой, разрабатываемые по программе ATE. Движки эти тягой по 12700-13600 кг предназначались как для самолетов ВМС, так и для истребителей ВВС; они сулили массу преимуществ - выигрыш в весе и расходе топлива, простоте обслуживания. Одна беда -даже самые большие оптимисты определяли срок готовности их к установке на самолет как апрель 1973 г. К этому времени F-14 уже должен был быть принят на вооружение ВМС. В качестве временной меры решили установить на опытные и первые серийные "Томкэты" Пратт-Уитни ТРДДФ TF30-P-412A. Силовая установка по сей день является ахиллесовой пятой "Томкэта". Двигатели TF30-P-412 разработаны на основе ТРДДФ TF-30-P, которыми оснащались ударные самолеты А-7 и F-111. Для тяжелого истребителя завоевания превосходства в воздухе даже увеличенной до 9070 кгс тяги оказалось недостаточно; собственно поэтому "Томкэт" так и не стал де факто air-supriority fighter'oм. Дополнительной проблемой были неудовлетворительные характеристики двигателя (приемистость и устойчивость) TF-30 при энергичном маневрировании с выходом на большие углы атаки. Аварии и катастрофы, произошедшие с "Томкэтами" по причине неполадок с движками побудили министра ВМС Джона Лемана в 1984 г. на слушаниях в конгрессе в сердцах заявить, что "самолет F14A с ТРДД TF-30, вероятно, является иллюстрацией наихудшего согласования характеристик самолета и двигателей в авиации ВМС за многие годы; двигатель TF-30 - ужасен, он послужил причиной потери 28,2% самолетов из всех разбившихся F-14; самолет F-14A может выполнять требуемые задачи, но пилотировать его следует очень осторожно, полет самолета на больших высотах с малыми скоростями связан в некоторых случаях с большим риском."

На протяжении полутора десятков лет предпринимались попытки "прописать" на F-14 более подходящие, нежели TF-30, ТРДД. Совместно с ВВС велась разработка на базе двигателей бомбардировщика В-1 варианта ТРДДФ для F-14. В 1974 г. проходил испытания "Томкэт", оснащенный ТРДДФ Пратт-Уитни F401-PW-400. Летные испытания выявили ряд серьезных недостатков нового двигателя и необходимость его доработки. Доводить движок посчитали слишким дорогим делом и опытный F-14В (первая модификация с обозначением "В") был поставлен на консервацию. С 1977 г. на "Томкэтах" стали устанавливать очередной вариант TF-30. В ТРДД TF-30-P-414 удалось увеличить межосмотровый и межремонтный ресурс, значительной доработке подвергся вентилятор, отрыв лопаток которого зачастую приводил к разрушению всего двигателя и пожару самолета. Новый вентилятор имел усиленные лопасти и более прочный, "устойчивый" к попаданию оторвавшихся лопаток, корпус. Все эти доработки увеличили надежность двигателя, однако при этом возросла его масса, а тяга осталась прежней, так что летные характеристик "Томкэта" ТРДДФ TF-30-P-414 не улучшили. Очередная модернизация TF-306, проведенная в 1983 г., также проблем не решила. Флот все-таки видел выход в установке совершенно нового двигателя. Выбор пал на двигатель Дженерал Электрик F110-GE-400, вариант ТРДДФ F110-GE-110, который устанавливался на истребителях F-15 и F-16. Серийное производство F-14А"Плас" (в мае 1991 г. обозначение изменено на F-14В) и переоснащение ранее построенных самолетов двигателями F110 осуществлялось в 1988-90 г.г. В 1990-93 выпускался еще один вариант "Томкэта" с ТРДДФ F110 и усовершенствованным БРЭО -F-14D.

Система управления оружием Хьюз AWG-9 во многом определяет боевой потенциал истребителя F-14A. Следует отметить, что именно сочетание уникальной СУО с самой дальнобойной в то время УР воздух-воздух "Феникс" и сделало из, в общем-то, не самого удачного самолета лучший истребитель-перехватчик мира 70-80-х годов. Система AWG-9 была разработана для установки на предшественник "Томкэта" - самолет F-111B. В соответствии с концепцией фирмы Грумман "планер - новый, электроника - от F-1H" система управления оружием перекочевала на F -14. Применительно к "Томкэту" AWG-9 модернизировали, уменьшив ее массу и габаритные размеры блоков аппаратуры за счет внедрения новой элементной базы и перекомпоновки самих блоков.

На "главном калибре" "Томкэта" - управляемой ракете большой дальности AIM-54 "Феникс" стоит остановиться подробнее. Концепция ракеты большой дальности начала разрабатываться в 1960 г., а через два года фирма Хьюз заключила контракт с ВМС на полномасштабное проектирование такой ракеты для палубного варианта F-111. Название ракеты в честь легендарной птицы, способной возрождаться из пепла, не случайна. У "Феникса" было два предшественника - ракета фирмы Бендикс "Игл" и аналогичное изделие фирмы Хьюз - УР А1М-47А, программы разработки которых были аннулированы по различным причинам. Не сумев отстоять "Миссайлер", адмиралы пытались сохранить хотя бы ракету "Игл", вооружив ею F-111B. Однако по причинам, далеким от техники, разработку ракеты прикрыли, а фирму Бендикс вынудили передать всю документацию по ней Хьюзу. Аэродинамическая схема "Феникса" представляет собой развитие хьюзовских ракет семейства "Фолкон", а вот система наведения новой ракеты сделана с использованием опыта, полученного при проектировании УР "Игл".

Изначально ракета интегрировалась в СУО AWG-9. После аннулирования программы F-111B ракета, как СУО, была модернизирована для установки на F-14. УР получила новый маршевый двигатель, также удалось снизить массу ракеты .

Отличительной особенностью УР.А1М-54 является комбинированная система наведения, сочетающая управление от автопилота на начальном этапе полета с полуактивным радиолокационным наведением (от РЛС носителя) на среднем участке и активным наведением (от собственной РЛС) - на конечном участке протяженностью 16-20 км. Возможен режим пассивного наведения на источник электромагнитного излучения, каким является работающая РЛС самолета или противокорабельной ракеты. Максимальная дальность пуска УР "Феникс" составляет 160 км, скорость полета ракеты на больших высотах - М=5. Радиус поражения стержневой боевой части ракеты - около 8 м, подрыв обеспечивается контактным, радиолокационным или инфракрасными взрывателями.

Единственным самолетом в мире, способным применять УР "Феникс", является F-14, однако эти ракеты стали его основным (по крайней мере, в теории - основным) оружием не сразу. Не которое время в качестве основного варианта вооружения рассматривались ракеты средней дальности AIM-7 "Спэрроу", а проект 303G вообще не предусматривал установку СУО AWG-9 и ракет AIM-54. В конечном итоге ВМС пришли к выводу, что необходим именно "длиннорукий" перехватчик, в этом случае "Фениксу" альтернативы не было.

Еще одним фактором в пользу принятия на вооружение истребителя, вооруженного УР "Феникс", являлась неспособность всех других ракет воздух-воздух (по американским оценкам того времени) перехватывать на больших высотах МиГ-25.

Работы по "Томкэту" велись очень высокими темпами; макет самолета, на постройку которого обычно отводилось 4-5 месяцев, был построен фирмой менее чем за три. Между тем над всей программой вновь сгустились тучи. Эксперты вновь задались вопросом о параллельности разработок в ВМС и ВВС. "Зачем нужен F-14, если ВВС уже заказали более простой F-15, который, к тому же, гораздо маневреннее F-14? Не лучше ли будет посадить на палубу изделие Макдоннелл Дуглас?" На сей раз счастье в лице министра обороны Мел-вина Лэйрда и "крестного папы" F-14 вице-адмирала Конноли улыбнулось фирме Грумман. Лэйрд и Конноли решительно встали на защиту "Томкэта": "Этот самолет не просто необходим флоту, он необходим ему в самые сжатые сроки!"

В октябре 1970 г. ВМС подписали контракт на изготовление и поставку первой партии из 26 самолетов, а 4 декабря того же года первый опытный "Томкэт" совершил рулежку по ВПП заводского аэродрома фирмы Грумман в Кэлвертон-Филд. 21 декабря 1970 г. в 16 ч. 18 мин. главный летчик-испытатель фирмы Грумман Роберт Смайз впервые оторвал "Котяру Тома" от земли. Место оператора вооружения в первом полете нового истребителя занимал главный летчик-испытатель проекта Уильям Миллер. Первый полет состоялся на месяц раньше срока, предусмотренного контрактом.

Увы, радость по поводу первого полета оказалась недолгой. Опытный "Томкэт" разбился 30 декабря, в своем втором полете. На 25-й минуте полета произошло разрушение титановых трубопроводов двух основных магистралей гидросистемы вследствие флуктуации давления, возникших при работе гидронасоса. Билл Миллер, занимавший в этом полете место летчика, попробовал дотянуть до аэродрома и посадить самолет, используя резервную систему управления. Уже на посадочной глиссаде началась раскачка машины, Миллеру и Смайзу пришлось катапультироваться.

Потеря первого прототипа привела к задержке и пересмотру всей программы летных испытаний. Первый "Томкэт" предназначался для первоначального определения летно-технических характеристик и исследования режимов полета на больших числах М; второй - для изучения режимов полета на малых скоростях и больших углах атаки. Изменение назначения второго опытного самолета вело к переоснащению его специальной исследовательской аппаратурой. Было принято решение оставить самолет ╧ 2 для изучения малоскоростных режимов, а первый прототип заменить одним из последующих самолетов. Первый полет второго "Томкэта" отложили на несколько месяцев, во время которых определили причины катастрофы и заменили титановые трубопроводы на стальные. Первый полет второй самолет совершил 24 мая 1971 г.; пилотировали самолет Боб Смайз и Билл Миллер. Полет прошел удовлетворительно, и в течение следующих пяти недель "Томкэт" 17 раз поднимался в воздух. В целом эти полеты подтвердили расчетные характеристики устойчивости и управляемости на скоростях до 740 км/ ч при угле стреловидности крыла не более 20 град. Нарекания летчиков-испытателей вызвало чересчур заднее положение ручки управления при заходе на посадку и бафтинг, возникающий при взаимодействии воздушного потока, обтекающего отклоненные интерцепто-ры и выпущенные закрылки. Регулировка хода ручки и увеличение хорды интерцепторов вкупе с большим углом отклонения закрылков ликвидировало эти проблемы.

Всего в программе летных испытаний было задействовано 12 прототипов F-14, последний из которых совершил первый полет 2 мая 1972 г. Летные испытания показали, что самолет может достигать перегрузки, равной 7 ед., при скорости до М=2 на высоте 15 000 м и имеет удовлетворительную маневренность; на большой высоте истребитель разгонялся до скорости М=2,2, у земли - до 1580 км/ч. Также исследовались вопросы, связанные с использованием бортового вооружения; так, стрельба из пушки не вызывала никаких проблем и демонстрировалась на скоростях от минимальной до М=1,6 при перегрузке до 6g. Запуск и сбрасывание УР AIM-7 "Спэрроу" с узлов подвески, расположенных под наплывами крыла, возможен при скоростях от минимальной до М=1,6 и перегрузке до 7,5g; УР AIM-54 "Феникс" - со всех пилонов на скоростях от минимальной до М=1,6 и перегрузке до 6,5g.

В целях ускорения летных испытаний была специально разработана автоматизированная телеметрическая система сбора, передачи и обработки данных, работающая в реальном масштабе времени. Обработка данных заканчивалась наземным вычислительным центром уже через 5 минут после выполнения летчиком заданного режима. В результате появилась возможность менять задание в процессе одного полета в зависимости от полученных результатов. Эффективность системы хорошо видна на следующем примере: использование новой системы для оценки маневрирования "Томкэта" в течение 4,5 минут на скорости М=1,8 давало такой же объем информации, как шесть полноценных испытательных полетов F-111. В испытательных полетах каждый "Том-кэт" сопровождали или тройка "Фантомов" (при полетах на больших скоростях), или тройка "Интрудеров" (на дозвуковых скоростях). Предусмотренная контрактом на исследования и разработку истребителя F-14 программа летных испытаний завершилась весной 1975 г.; к концу мая все опытные самолеты налетали более 32 000 ч. Черту под летными испытаниями "Томкэта" подвела команда летчиков ВМС из испытательной эскадрильи VF-124. Их командир - коммэндер Фрэнк Шланц -вынес следующий вердикт: "Самолет продемонстрировал выдающиеся летные характеристики и потенциально пригоден для выполнения задач завоевания превосходства в воздухе и противовоздушной обороны соединения кораблей." Кроме первого прототипа, в ходе испытательных полетов разбилось еще две машины. 30 июня 1972 г. на десятом прототипе, во время демонстрационного полета на авиабазе Патуксент-Ри-вер, разбился Билл Миллер. Причину катастрофы установить не удалось. Всего за две недели до своей гибели Миллер первым взлетел на "десятке" с борта авианосца "Форрестол", а 28 июня первым же совершил посадку на авианосец. Через год после катастрофы "десятки", 20 июня 1973 г., был потерян самолет N 5: при пуске УР "Спэрроу" ракета сошла с направляющих горизонтально, а не с отрицательным углом атаки и повредила топливный бак в центральной части фюзеляжа. В результате произошел взрыв и начался пожар. На счастье экипажа, УР была без боевой части, летчик и оператор успешно катапультировались. По результатам этого инцидента доработали систему сброса ракет.

Особое место в программе испытаний отводилось исследованию возможностей СУО AWG-9 и совместимости самолета с ракетным оружием. Испытания комплекса истребитель F-14/УР "Феникс" начались в апреле 1972 г. со сброса в полете массо-габаритных макетов ракет, подвешенных на "Томкэт". В июле 1972 г. произошло эпохальное событие в ходе отработки системы самолет/ракета. "Томкэт" успешно поразил ракетой "Феникс" мишень AQM-37А "Стилетто". Мишень имитировала не что иное, как МиГ-25. Специально для этих испытаний радиолокационная сигнатура "Стилетто" была максимально приближена к ЭПР МиГа, а профиль полета имитировал типичный профиль полета советского разведчика - высота 25 000 м, скорость М=2,2. Перехватчик в момент пуска по мишени УР "Феникс" совершал полет на высоте 14 300 м со скоростью М=1,2 на удалении 65 км от мишени. "Феникс" успешно поразил цель. Следующим знаменательным этапом испытаний стали одновременные пуски УР по нескольким целям. В середине декабре 1972 г. впервые был проведен одновременный пуск двух ракет "Феникс" по двум мишеням, имитирующим советские ПКР Х-22. Одна ракета поразила цель, вторая сошла с траектории из-за отказа бортовой аппаратуры. 20 декабря один "Томкэт" отражал "налет" двух истребителей МиГ-21 и трех ПКР. В роли МиГов выступали беспилотные мишени BQM-34, в роли ПКР - мишени QT-33. Мишени летели на высотах 6-7,5 км со скоростью М=0,6. Перехват осуществлялся с "Томкэта", летевшего с превышением на высоте 9600 м со скоростью М=0,7. Оператор перехватчика засек цели на дальности 110 км, на удалении 92 км РЛС перешла в режим автосопровождения, а с расстояния 56 км был запущен первый "Феникс", за которым с интервалом в 45 с последовали еще три. Одна мишень QT-33 сбита прямым попаданием, три других ракеты прошли от целей на расстоянии, обеспечивающем их поражение при подрыве головной части "Фениксов". В дальнейшем отрабатывались пуски ракет по целям, применяющим радиопомехи и имитирующим еще одну советскую угрозу - бомбардировщик Ту-22М, не менее знаменитый на Западе, чем МиГ-25. Так, в апреле 1973 г. экипаж "Томкэта" сумел обнаружить мишень BQM-34, имитирующую "Бэк-файр", на дальности 245 км и уничтожить ее на расстоянии 134 км от точки пуска УР "Феникс". Наконец, в ноябре 1973 г. экипаж в составе летчика Джона Уилсона и оператора вооружения Джека Ховера осуществили уникальный перехват сразу шести мишеней. Американская пресса окрестила этот эпизод испытаний системы оружия "Томкэт"/"Феникс" рекордным. В течение 37-38 секунд с F-14 было запущено шесть УР "Феникс" по шести целям (две BQM-34A и четыре QT-33), находящимся на удалении 80-115 км. Четыре ракеты поразили цели, одна ракета сошла с траектории из-за отказа аппаратуры и один пуск признали неудачным из-за неисправности мишени.

Фаза "фирменных" испытаний УР "Феникс" завершилась в 1973 г. При этом с истребителя F-14 запускались 17 ракет, 88% пусков признали успешными. Система оружия "Toмкэт"/AWG-9/ "Феникс" продемонстрировала возможности, превосходящие требования заказчика. Следует отметить, что все эти замечательные результаты показаны при пусках ракет по мишеням, летящих на средних и больших высотах, перспективные же советские ПКР должны были совершать полет непосредственно над водной поверхностью. Возможность перехвата такой цели, "Томкэт" продемонстрировал в августе 1974 г., сбив "Фениксом" летевшую на высоте 15 м мишень BQM-34.

Во всякой бочке меда есть своя ложка дегтя. В новой системе оружия их было даже две, первая - его сложность, вторая - немалая цена ракеты "Феникс" (980 000 долл.). Вплоть до 1975 г. все пуски "Фениксов" производили опытнейшие экипажи ВМС и промышленности. Ответ на вопрос, смогут ли обычные строевые летчики использовать AWG-9 в условиях, максимально приближенных к боевым, дали трехдневные учения 1-го палубного авиакрыла авианосца "Джон Ф. Кеннеди". Экипаж F-14А в составе лейтенанта Эндрюса и оператора лейтенанта Краая из эскадрильи VF-32 сбил мишень CQM-10B "Бомарк", имитировавшую МиГ-25. Однако, сей факт был всего лишь проверкой теоретической возможности использования УР "Феникс" рядовыми экипажами. Лишь очень немногим строевым летчикам и операторам за свою карьеру удалось осуществить пуск УР AIM-54. Слишком дорогим оружием оказался "Феникс", чтобы использовать его в процессе боевой подготовки. Один из адмиралов по этому поводу отметил: "Трудно рассчитывать на высокую эффективность в реальном воздушном бою системы оружия, недоступной для использования в процессе обучения." Видимо, он был глубоко прав, поскольку экипажи F-14 так ни разу и не применили по-настоящему противнику свою "длинную руку".

Испытания AWG-9 на борту "Томкэта" показали, что как перехватчик F-14 состоялся. Сложнее было дело с подтверждением его способности вести маневренный воздушный бой, без чего истребитель завоевания превосходства в воздухе немыслим. Проектировщики "Томкэта" приложили массу усилий, чтобы сделать его "истребителем N 1". Первые результаты испытаний и учебных воздушных боев с "Фантомами" и "Скайхоками", казалось, подтвердили самые смелые ожидания конструкторов. Так, сообщалось, что самолет выходил на углы атаки около 90 град, его радиус виража был меньше чем у "Фантома". В то же время, все рекламные статьи, посвященные "истребителю завоевания превосходства в воздухе" F-14 изобилуют превосходными оценками только его маневренности в горизонтальной плоскости; в частности, отмечается, что летчики "Томкэтов" широко применяют маневр "ножницы" с одновременным уменьшением стреловидности крыла и выходом на большие углы атаки. В результате выполнения "ножниц" "бандит" (принятое у американских летчиков прозвище противника) проскакивает вперед, подставляя себя под стволы "Вулкана" или головку самонаведения "Сайдуиндера". Слов нет, прием замечательный, нечто подобное проделывали в воздухе многие асы, начиная с первой мировой войны. Да вот только "бандит" перед выполнением "ножниц" уже висел на хвосте F-14. Маневр этот в чистом виде оборонительный, впрочем, как и большинство маневров в горизонтальной плоскости. Для ведения наступательного воздушного боя истребитель должен иметь приличную тяговооруженность, чего как раз и не было у F-14A; по мнению ряда летчиков и экспертов, для успешного ведения воздушного боя "Томкэту" не хватало порядка 30% тяги двигателей. Эксплуатация нового истребителя в строевых эскадрильях ВМС показала, что и с горизонтальной маневренностью не все в порядке: ряд самолетов был потерян при маневрировании в учебных воздушных боях из-за сваливания в плоский штопор при выходе на большие углы атаки. Оказалось, что на больших углах атаки возникают колебания самолета по крену и рысканью. Одновременное использование руля направления и дифференциально отклоняемого стабилизатора, заложенное в систему управления, на таких режимах полета приводит к возникновению очень больших угловых скоростей по осям рысканья и крена, что способствует сваливанию в штопор.

Многие люди из Пентагона и конгресса США очень быстро поняли ущербность "Томкэта" в качестве многоцелевого истребителя, при этом вовсе не умаляя его способность осуществлять ПВО авианосного соединения на дальних рубежах. Наряду с чисто техническими проблемами особую тревогу вызывала слишком высокая цена перехватчика. Один "Томкэт" стоил столько же, сколько четыре отнюдь не самых дешевых "Фантома", причем "Фантом", в отличие от F-14, был "мастером на все руки", способным и крылатые ракеты сбивать (теоретически), и воздушный бой вести (правда, не всегда удачно), и удары по наземным целям наносить. Конечно, никто не ставил вопрос о продлении срока службы F-4 в качестве альтернативы принятию на вооружение "Томкэта". Конкурент у F-14 был куда более серьезный: в июле 1971 г. Пентагон инициировал изучение возможности базирования на авианосцах истребителей F-15. Тогда фирме Грумман при поддержке вице-адмирала Коннели удалось сравнительно легко отстоять "Томкэт". Новая дискуссия развернулась в марте 1973 г.; вновь на палубы авианосцев продвигали F-15N (N - NAVY, ВМС США). Фирме Грумман пришлось туго. Спешно в противовес F-15 были представлены проекты модернизации "Томкэта" в F-14B/C/D. "Иглы" так и не появились на авианосцах, но "Том-кэтам", тем не менее, пришлось потесниться: дискуссия оказала влияние на развитие авиации ВМС, стимулировав работы по многоцелевому истребителю F-18 "Хорнит". Таким образом, ВМС, как и ВВС США пришли к выводу о необходимости иметь на вооружении смешанный парк истребителей: дорогих и сложных (F-14, F-15) наряду с более простыми и дешевыми (F-18, F-16).

Подготовка экипажей для новых палубных истребителей ВМС США началась в 1973 г., с формирования в октябре на авиабазе Мирамар эскадрилий VF-1 и VF-2. Однако первый серийный "Томкэты" был передан флоту 31 декабря 1972 г. и поступил на вооружение учебной эскадильи VF-124. В это подразделение передали все 15 истребителей первой партии, выпущенной на заводе в Калвертоне. Экипажи VF-1 и VF-2 проходили подготовку в составе VF-124, эти эскадрильи получила первый F-14 только 31 октября 1973 г., последний, двадцать четвертый, - 26 апреля 1974 г. Освоение "Томкэтов" затруднялось отсутствием вариантов с двойным управлением (в кабине оператора вооружения установка органов управления самолетом не предусмотрена), поэтому много внимания уделялось работе на тренажерах. Тем не менее первые полеты с береговых аэродромов обошлись без летных происшествий. Обе эскадрильи были приписаны к атомному авианосцу "Эйзенхауэр". В свой первый поход с "Томкэтами" на борту корабль вышел 17 сентября 1974 г. Авианосец направлялся на не сколько месяцев в западную часть Тихого океана с последующим заходом в воды Индийского океана. В свою базу "Эйзенхауэр" вернулся только в мае 1975 г. За время плавания экипажи F-14 налетали 2900 ч, совершили 1600 взлетов и посадок на палубу, причем 460 из них ночью. В марте 1975 г. эскадрилья VF-1 была квалифицирована для выполнения полетов с авианосца в дневное время, таким образом став первым подразделением ВМС, оснащенным "Томкэтами", достигшим состояния первоначальной оперативной готовности. В ходе этого похода произошла и первая катастрофа - 2 января в Южно-Китайском море из-за пожара двигателя разбился один "Томкэт", экипаж катапультировался. Самолеты VF-1 и VF-2 успели поучаствовать во Вьетнамской войне. "Томкэты" прикрывали бесславное бегство американцев из Сайгона. Участие в войне было чисто номинальным, поскольку авиация ДРВ не препятствовала стремительной эвакуации янки.

Вторым авианосцем, принявшим на борт "Томкэты", стал "Джон Ф. Кенеди". В июне 1975 г. корабль направился в Средиземное море, имея в составе своего авиакрыла эскадрилью VF-14 и VF-32, вооруженные "Томкэтами". В Средиземноморье самолеты авианосца приняли участие в совместных учениях с ВВС Франции. Французы "играли" за "красную" сторону. "Ягуары" и "Миражи" III, выступая в роли МиГов и Су, выполнили 91 вылет, пытаясь прорваться к "Кеннеди". Все их атаки успешно отразили F-14, работавшие совместно с палубными самолетами ДРЛО Е-2 С "Хокай".

В 1976 г. пара эскадрилий "Томкэтов" заступила на боевое дежурство на борту авианосца "Америка" (VF-142 и VF-143); пик ввода в строй эскадрилий "Томкэтов" пришелся на 1977 г., их получили эскадрильи VF-24 и VF-211 (авианосец "Констеллейшн", VF-114 и VF-213 ("Китти Хок"), VF-41 и VF-84 ("Нимиц"). Всего "Томкэты" получили 22 палубные эскадрильи, четыре эскадрильи резерва ВМС и две учебные. Всего завод в Калвертоне изготовил 557 самолетов модификации F-14A (включая 12 опытных и 79 для ВВС Ирана), 38 самолетов F-14B (еще 32 переоборудовано из F-14A), 37 F-14D (16 модернизировано из F-14A).

Типовыми заданиями для палубных F-14 стали патрулирование и перехват. В первом случае пара "Томкэтов" и самолет управления Е-2С "Хокай" патрулировали в течении 50 минут на удалении 550 км от авианосца. Нагрузка "Томкэта" включала четыре УР "Феникс", две УР "Спарроу", две УР "Сайдуиндер" и два ПТБ емкостью по 1060 л. При вылете на перехват из положения дежурства на авианосце истребитель нес аналогичный груз на внешних подвесках. Боевой радиус действия в этом случае составлял 247 км при полете со скоростью М=1,5.

С момента поступления на вооружение "Томкэты" буквально преследовали катастрофы. Несколько раз ВМС вынуждены были прекращать полеты всего парка самолетов этого типа, в частности после двух катастроф, произошедших с интервалом в двое суток 21 и 23 июня 1976 г. Тщательное разбирательство этих катастроф наряду с инспекцией всех самолетов не помогло. 14 сентября того же года врезался в воду только что взлетавший с авианосца "Кеннеди" F-14. Самолет затонул на мелководье, а вблизи находились корабли ВМФ СССР. Неизвестно как отреагировали советские моряки на затонувший истребитель, зато американцы развили бешеную активность, даба исключить саму возможность подъема секретного самолета вероятным противником. В район гибели "Томкэта" , расположенный недалеко от английской ВМБ Скапа-Флоу, спешно вышли два буксира и спасательное судно. Самолет подняли и доставили для осмотра в английскую базу Росайт; ракеты "Феникс" с "Томкэта", когда он еще находился на дне, сняла исследовательская субмарина ВМС США NR-1. На середину 1984 г. в авариях и катастрофах разбилось около 70 истребителей; основные причины - пожар двигателей и сваливание в штопор. Из-за высокой аварийности и чрезмерной дороговизны самолета корпус морской пехоты отказался принимать на вооружение "Томкэты", предпочтя более надежный и простой F-18, который к тому же был и более универсальным.

Наряду с аварийностью отмечалась и относительно низкая надежность материальной части новых истребителей; опять же - основной головной болью стали движки. На борту авианосца находилось не менее восьми ТРДДФ TF-30, предназначенных для установки на самолеты взамен вышедших из строя. Нормальной ситуацией было когда восемь из двенадцати "Томкэтов" эскадрильи были пригодны к выполнению боевых заданий.

Впервые с реальным воздушным противникам экипажи "Томкэтов" встретились в ходе военных игрищ, проводившихся вблизи побережья Ливии в августе 1981 г. Американские авианосцы "Нимиц" и "Форрестол" постоянно облетывали МиГи и Су полковника Каддафи. Во время одного из таких облетов пара "Томкэтов" эскадрильи VF-41 сбила два Су-22. При сходных обстоятельствах в том же районе, над заливом Сидра, F-14 с авианосца "Кеннеди" сбили 4 января 1989 г. два ливийских МиГ-23МС. Поквитались за братьев-арабов с американцами сирийцы, в декабре 1982 г. сирийские ЗРК сбили три "Томкэта", сопровождавшие штурмовики А-6 при нанесении ударов по целям на территории Ливана. В операции "Буря в Пустыне" американцы задействовали шесть авианосцев, на четырех из них ("Саратога", "Джон Ф. Кеннеди", "Теодор Рузвельт", "Америка") базировалось по две эскадрильи F-14. "Томкэты" привлекались к сопровождению ударных самолетов и обеспечения ПВО кораблей; "Томкэты", оснащенные контейнерами TARPS выполняли разведывательные задания. На свой счет "Томкэты" записали один сбитый иракский вертолет. Один "Томкэт" был потерян от огня ПВО Ирака.

Опираясь на опыт боевого применения "Томкэтов", можно посчитать, что самолет не оправдал возлагаемых на него задач, особенно если провести анализ в соответствии с критерием стоимость-эффективность. Наиболее громкие победы F-14 одержал над ливийцами в заливе Сидра практически в полигонных условиях, никаким маневренным воздушным боем там и не пахло. В Ливане попытка использовать самолет для сопровождения бомбардировщиков, наносивших удар по целям, прикрытым сильной ПВО с опытными расчетами закончилась плачевно. Ирак и Югославия - войны весьма специфические, где авиация США достойного сопротивления не встретила. И все же, F-14 -система оружия выдающаяся. Этот самолет нельзя оценивать с позиций "сам сбил, его сбили". Появление "Томкэта" на вооружении ВМС США вызвало огромную тревогу у командования советского флота. В катехезисе послевоенной истории отечественного флота -книге Кузина и Никольского "ВМФ СССР" этому самолету уделено немало внимания. Переход от концепции поражения носителя к концепции поражения ракет, который знаменовала СУО AWG-9 с ракетами "Феникс", привел к перевооружению советского флота. Пришлось разрабатывать новые ПКР "Гранит" и их носители - ПЛАРК проекта 949. Многие умные люди из разных стран отмечали, что развертывая гонку вооружений американцы не ставили целью победить Советский Союз в гипотетической третьей мировой войне. Все было гораздо проще - измотать Союз экономически. И в этом изматывании "Томкэты" сыграли заметную роль. Вот уж поистине ассиметричный ответ - сколько стоит 600 даже очень дорогих истребителей и сколько стоят сотни вовсе недешевых крылатых ракет, атомных подводных лодок, крейсеров и бомбардировщиков (все это хозяйство входило в так называемые "противоавианосные силы" Советского Союза)?

С политической точки зрения "Томкэт" со своей задачей справился, вытянув кучу средств из советской экономике, чем в немалой степени способствовал ее коллапсу. С военной же точки зрения все не так однозначно даже при использовании F-14 для решения своей главной задачи - обороны авианосного ордера. К примеру, 8 августа 1987 г. над Персидским заливом пара "Томкэтов" с авианосца "Констеллейшн" не смогла поразить иранские "Фантомы", по мнению американцев, угрожавшие патрульному "Ориону". "Орион" прикрывал с воздуха три кувейтских танкера. На дальней дистанции экипажи F-14 по каким-то причинам не стали применять УР "Феникс", а УР "Спэрроу" выпустили слишком поздно, когда "Фантомы" проскочили зону применения ракет этого типа. Видимо, вступать в маневренный воздушный бой не горела желанием ни одна из сторон -"Фантомы" развернулись и ушли на свою базу. О проблемах с боевым применением УР "Феникс" уже говорилось выше. Когда в середине 80-х годов прошла эйфория от этих ракет, изменилась и чисто техническая их оценка в самих США. Так, согласно отчету, подготовленному для конгресса США, вероятность поражения целей ракетой AIM-54 не поддается точному прогнозированию из-за отсутствия статистики пусков в реальных условиях. На основе моделирования ее эффективность не оценивается более 0,5; отмечались ограниченные возможности истребителей F-14 по перехвату маловысотных целях в автономном режиме без наведения от самолетов ДРЛО "Хокай". Ракеты AIM-54A/B способны перехватывать только относительно старые ПКР типа Х-22, имеющие значительную ЭПР. Противостоять более совершенным ПКР как авиационного, так и корабельного базирования "Фениксы" не могли. Не исключено, что перспективные советские ПКР делали, уже зная о реальных, а не рекламных возможностях УР "Феникс". В сентябре 1976 г. с авиабазы ВМС Оушена пропали пять блоков с системами наведения УР "Феникс". Как оказалось, их похитил некто Тимоти М. Раис, служивший на базе кем-то вроде прапорщика. Четыре блока вскоре нашли на дне близлежащего озера, Раиса, понятно, посадили. А вот куда делся пятый блок? Не на драгметаллы же его сдал американский военнослужащий.

Так или иначе, но американцам пришлось вкладывать средства в создание варианта А1М-54С, способного перехватывать маловысотные цели с ЭПР порядка 0,5 м2. Однако даже для AIM-54C проблематично поражение маловысотной крылатой ракеты, летящей со скоростью более М=3. В заключении - цитата из книги ВМФ СССР: "... многие научные работники и руководители ВМФ СССР вплоть до конца 70-х годов не верили тому, что истребитель F-14 способен произвести эффективный залп ракетами "Феникс" по шести сверхзвуковым целям на дальности более 140 км." Может быть и не зря не верили.

В 2006 году истребитель F-14 "Томкэт" снят с вооружения ВМС США. Для Америки это знаковое событие: в годы "холодной войны" эта машина считалась главной ударной силой палубной авиации ВМС и очень высоко оценивалась профессионалами. После же выхода на экраны в 1986 г фильма "Ас" с Томом Крузом в главной роли она приобрела почти культовый статус и в массовом общественном сознании американцев.

В этом отношении с "Томкэтом" (это название можно перевести как "Кот-забияка") вряд ли когда-нибудь сможет поспорить его официальный "сменщик" - истребитель F/A-18 "Супер Хорнет".

По сообщению газеты "Ю-Эс-Эй тудей", посвятившей "зачехлению" лучшего флотского оружия из арсеналов холодной войны" большую статью, после официальной церемонии прощания с самолетом, состоявшейся 22 сентября, часть машин поставят на консервацию в пустыне штата Аризона, а некоторые передадут музеям.

Кроме того, на авиабазе ВМС США "Оушеана" в Вирджиния-Бич (шт.Вирджиния) возведут монумент в память 69 пилотов, погибших при выполнении полетов на F-14.

Согласно публикации, единственной в мире страной, где "Томкэты" будут пока оставаться в строю, станет Иран, в котором Америка видит сейчас непримиримого врага. Однако и там, по словам специалистов, эксплуатация этих истребителей сопряжена с большими и растущими трудностями из-за нехватки запчастей.

Преимущество новых самолетов "Супер Хорнет", как явствует из статьи, заключается прежде всего в том, что они более многофункциональны, проще и дешевле в эксплуатации. Так, на каждый час полета "Томкэта" приходилось в среднем по 40 часов его технического обслуживания после посадки. У нового истребителя этот показатель сокращен более чем вдвое.

Истребитель F-14 "Томкэт" разработан компанией "Нортроп Грумман". На вооружение ВМС США был принят с 1974 г. До 1987 г. было поставлено 557 самолетов F-14A, затем 38 F-14B, а с 1990 г. - 37 F-14D. Стоимость одного самолета 33,3 млн дол (в ценах 1984 г.). Решение о замене к 2006 году F-14 на многоцелевые истребители F/A-18E/F "Супер Хорнет" было принято во второй половине 90-х годов. В 2002 году на вооружении ВМС США оставалось 195 F-14, еще 14 истребителей находились в резерве. В Иране в 2002 году имелось 60 самолетов F-14A-GR.

Описание конструкции F-14A.

Самолет F-14A выполнен по нормальной схеме высокорасположенным крылом изменяемой стреловидности, двухкилевым вертикальным оперением и двумя двигателями, расположенными в хвостовой части фюзеляжа. На внешней поверхности неподвижной части крыла расположены подкрепляющие элементы конструкции. Расчетный общий ресурс планера составляет 6000 летных часов, расчетная эксплуатационная перегрузка +6,5 ед. Конструкция планера выполнена на 39,4% из алюминиевых сплавов, на 24,4% - из титановых сплавов, на 17,4% - из стали и на 0,6% массы конструкции составляют изделия из бороэпоксидных материалов. Самолет имеет модульную конструкцию; модулями являются основные элементы планера, такие как крыло, секции фюзеляжа. Модули собираются и испытываются отдельно.

Крыло. Поворотные части крыла обычной двухлонжеронной конструкции с гладкими гнутыми панелями обшивки, стрингерным набором и механически обработанными нервюрами. Обшивка крыла выполнена из титанового сплава. Угол стреловидности крыла изменяется в пределах от 20 град. до 68 град.; при размещении самолета на борту авианосца, для экономии места, угол стреловидности крыла увеличивается до 75 град.; максимальная скорость изменения стреловидности крыла составляет 7,5 град./с. Изменение стреловидности осуществляется автоматически с помощью вычислителя, который может задавать два режима изменения угла установки плоскостей: достижения максимальной подъемной силы или максимальной скорости. Механизация крыла включает двухсекционные предкрылки и двухщелевые трехсекционные закрылки, установленные по всему размаху поворотных частей. Максимальный угол отклонения предкрылков - 17 град., закрылков -35 град.. При угле стреловидности крыла более 22 град.. отклоняются только две внешние секции закрылков, поскольку внутренняя секция уходит внутрь фюзеляжа на углах стреловидности более 50 град. закрылки и предкрылки не отклоняются. Угол отклонения закрылков и предкрылков автоматически задается в зависимости от режима полета с помощью специального вычислителя. На каждой консоли перед закрылками имеются четырехсекционные итерцепторы с максимальным углом отклонения 55 град.. Интерцепторы используются для управления по крену совместно с дифференциально отклоняемым стабилизатором при углах стреловидности крыла менее 55 град.. Кроме того, Интерцепторы работают как гасители подъемной силы и воздушные тормоза при посадке. Внешние и внутренние секции интецепторов отклоняются независимо. Для компенсации смещения назад аэродинамического фокуса и уменьшения удельной нагрузки на крыло при маневрировании, в носках неподвижной части крыла вблизи воздухозаборников двигателей установлены выдвижные поверхности треугольной в плане формы. При дозвуковых скоростях они выдвигаются вместе с отклонением предкрылков и закрылков для улучшения маневренности. Поверхности выдвигаются на максимальный угол 15 град.. Особенно влияние выдвижных поверхностей на маневренные характеристики самолета сказывается на сверхзвуковых режимах полета. Они уменьшают балансировочное сопротивление, разгружая хвостовое оперение.

Одним из важнейших элементов конструкции крыла является центральная поперечная балка с шарнирами подвижных частей крыла, воспринимающая изгибающие и крутящие моменты от консолей. Крупногабаритная V-образная балка (длина 6,7 м, высота 0,36 м, ширина 0,9 м) кессонной конструкции является основным силовым элементом планера; к ней крепятся элементы фюзеляжа, гондолы двигателей, консоли крыла. Балка выполнена целиком из титанового сплава и изготовлена методом электронно-лучевой сварки. Масса балки 940 кг.

Фюзеляж типа полумонокок состоит из трех секций. В средней части фюзеляж имеет сплюснутую форму, способствующую увеличению подъемной силы на больших углах атаки. Четыре наиболее нагруженных шпангоута (воспринимающие нагрузки от основных опор шасси, гондол двигателя, хвостового оперения) изготовлены из стали, остальные - титановые. В передней части фюзеляжа находятся отсеки радиоэлектронного оборудования и двухместная кабина экипажа с общим фонарем, открывающемся вверх-назад. В центральной части фюзеляжа находятся топливные баки-отсеки; в хвостовой - установлены двигатели, хвостовое оперение и воздушные тормоза (одна панель на верхней поверхности фюзеляжа и две -на нижней).

Оперение состоит из двух килей с рулями направления, дифференциально отклоняемого цельноповоротного стабилизатора, установленного ниже плоскости крыла, и двух подфюзеляжных килей, размещенных под гондолой каждого двигателя. Кили со стреловидностью 47" по передней кромке установлены с углом развала 5 град.. Диапазон изменения установки углов симметрично отклоняемых рулей направления +30 град.. Подфюзеляжные кили служат для повышения путевой устойчивости при маневрировании с большими перегрузками, когда кили и рули направления попадают в зону аэродинамического затенения. При углах стреловидности крыла более 55 град. управление по крену осуществляется только дифференциальным отклонением консолей стабилизатора, поскольку из-за уменьшения плеча действия силы отклонение итерцеп-торов оказывается неэффективным. Угол стреловидности стабилизаторов по передней кромке - 51 град., углы отклонения - от -35 град. до +14 град..

Шасси трехопорное с носовой опорой. Основные стойки одноколесные и убираются в отсеки неподвижной части крыла вперед-вверх с разворотом колес на 90 град.. Носовая двухколесная опора убирается вперед вверх в нишу под кабиной летчика. На носовой стойке имеется кронштейн для крепления бугеля катапульты. В хвостовой части фюзеляжа между гондолами двигателей смонтирован опускаемый тормозной гак с пневматическим демпфером; гак свободно вращается в вертикальной плоскости и может отклоняться на угол +26 град. в горизонтальной плоскости.

Силовая установка состоит из двух двухконтурных турбореактивных двигателей с форсажной камерой Пратт-Уитни TF-30. До 1977 г. устанавливались ТРДДФ TF-30-P-412A, затем - ТРДДФ TF-30-P-414.

На истребителе F-14 применены регулируемые боковые ковшовые воздухозаборники с внешним сжатием и горизонтальными рампами. Между стенкой канала воздухозаборника и фюзеляжем имеется зазор для отвода пограничного слоя. Регулирование подвода воздуха к двигателям осуществляется автоматическим отклонением рамп в зависимости от числа М. Створки перепуска воздуха, размещенные на верхней поверхности каналов воздухозаборников, открываются на больших скоростях и углах атаки для обеспечения требуемого запаса по помпажу.

Топливная система включает в себя баки-отсеки, расположенные в центральной части фюзеляжа (расходные), в подвижных частях крыла и между двигателями в хвостовой части фюзеляжа; суммарная емкость внутренних баков -9029 л. На узлах подвески под каналами воздухозаборников предусмотрена возможность подвески двух ПТБ емкостью по 1010 л. Самолет оснащен системой дозаправки в воздухе; убираемая штанга топливоприемника находится с правого борта фюзеляжа несколько впереди фонаря кабины.

Система управления полетом бустерная, необратимая; органы управления -традиционные, ручка и педали. В контур системы управления включены подсистема повышения устойчивости и автопилот с двойным резервированием по каналам тангажа и крена, тройным резервированием по каналу рысканья. Обработка данных от первичных датчиков пилотажных параметров и сигналов обработанной связи исполнительных механизмов производится центральным вычислителем воздушных данных.

Важнейшим компонентом бортового РЭО самолета Р-14А является система управления оружием (СУО) AN/AWG-9, включающая импульсно - доплеровскую РЛС, ИК станцию, цифровую ЭВМ 5400В (24-разрядная, быстродействие 550 тыс. опер./с, объем памяти 64 кбайт), комплекс управления огнем AN/AWG-15F и аппаратуру AN/ASW-27B линии передачи цифровых данных. Она разработана на основе раннего варианта ASG-1B, создававшегося для истребителей F-108 ╚Рапира╩ и YF-12 (на вооружение приняты не были). СУО (масса 560 кг, объем около 0,8 м3) обеспечивает обнаружение в передней полусфере целей на дальностях: 250 км - истребителя с эффективной площадью рассеяния (ЭПР), равной 5 м2, 215 км - истребителя с ЭПР меньше 5 м2, 315-370 км - бомбардировщика, 120 км - крылатой ракеты. Она позволяет вести стрельбу УР ╚Феникс╩ одновременно по шести целям и, кроме того, сопровождать до 24 других целей. Ее РЛС имеет плоскую антенну диаметром 91,4 см с излучаемой мощностью 10,2 кВт и секторами сканирования по азимуту: 10, 20, 40 и 65 град. в режиме поиска, ╠10 и 20 град. в режиме сопровождения при сканировании (на дальности до 165 км). Станция способна работать в режиме картографирования земной поверхности.

Система AWG-9 обеспечивает обнаружение и опознавание воздушных целей, их оценку по степени угрозы, определение последовательности перехвата, распределение целей между отдельными ракетами, подсветку целей с помощью бортовой РЛС для полуактивного радиолокационного наведения ракет воздух-воздух на среднем участке их полета, применение ракет воздух-воздух AIM-54 "Феникс", AIM-7 "Спэрроу", AIM-9 "Сайдуиндер" и прицельную стрельбу из пушки "Вулкан". СУО AWG-9 связана по радиоканалам в реальном масштабе времени с бортовом комплексом данных тактической обстановки ATDS (Airborne Tactical Data System) самолета ДРЛО и управления Е-2С или с аналогичной системой NTDS, установленной на авианосце, что позволяет получать необходимые данные о целях. Аппаратура AN/ASW-27B совместима также с системой АВАКС (на самолетах Е-3) и наземными средствами системы ПВО НАТО. Обнаружение целей осуществляется с помощью импульсно-допплеровской РЛС сантиметрового диапазона и И К или телевизионной системы обнаружения и сопровождения целей в передней полусфере.

РЛС позволяет обнаруживать и сопровождать малоразмерные воздушные цели типа крылатой ракеты на больших и малых высотах, в том числе и в нижней полусфере на фоне любой подстилающей поверхности. При работе в импульсно-доплеровском режиме РЛС обеспечивает определение скорости изменения дальности до цели с ЭПР 5 м2 (истребитель), находящейся на удалении до 215 км, бомбардировщика - 315 км, крылатой ракеты - 120 км. Возможно одновременное сопровождение 24 воздушных целей и наведение ракет на шесть из них (при условии, что расстояние между обстреливаемыми целями не превышает 15 км). Залповый пуск УР "Феникс" возможен на дальность до 196 км.

Остронаправленная пленарная щелевая антенна диаметром 0,914 м установлена в носовой части фюзеляжа под радиопрозрачным обтекателем. Другой датчик СУО AWG-9 - ИК устройство поиска и сопровождения целей - используется в качестве резервного, по отношению к РЛС, средства. Тепловизор особенно эффективен при обнаружении ракет с работающими маршевыми двигателями. Возможно одновременное использование РЛС и ИК системы. С 1979 г. на F-14 вместо тепловизоров устанавливаются телевизионные системы поиска и сопровождения целей.

СУО AN/AWG-9 сопрягается с телевизионной камерой АХХ-1 со стабилизированной оптической системой (получила обозначение TCS - Television Camera Set), которая смонтирована год носовой частью самолета. Камера имеет два угла поля зрения (0,44 и 1,423), сектор сканирования 30 град., может работать в условиях больших перегрузок и обеспечивает слежение за кораблями на дальностях до 80 км, а также распознавание типа наружных подвесок на самолетах противника на дальностях до 15 км.

Навигационный комплекс самолета включает инерциальную навигационную систему (ИНС) AN/ASN-92(V), аппаратуру AN/ARN-84 радионавигационной системы ТАКАН (рабочий диапазон 932-1213 МГц), радиовысотомер AN/APN-194(V), станцию посадки на авианосец AN/ARA-63 и центральный вычислитель аэродинамических параметров (ЭВМ) СР-1166В/А. В состав ИНС входят инерциальная платформа AN/ASN-90 и навигационная ЭВМ LC-728. Как сообщается в зарубежной печати, перед взлетом истребителя ИНС через линию передачи данных подключается для юстировки к навигационному комплексу авианосца, при этом в нее вводятся данные о скорости и курсе корабля и до семи точек его маршрута. 20-канальная система посадки AN/ARA-63 (рабочий диапазон 14.688 - 15,512 ГГЦ) состоит из передатчиков AxN/SPN-41 и AN/TRN-28, приемника R-1399 и декодера KY-651. В конце 80-х годов ее планировалось заменить новой многорежимной AN/ARN-128(V)2.

Радиосвязное оборудование включает станции AN/ARC-51 и -159 (выходная мощность Ю Вт, имеет 700 каналов з рабочем диапазоне 225-339,975 МГц), Во второй половине 80-х годов вместо станции AN/ARC-159 стала устанавливаться AN/ARC-192.

Средства РЭБ не F-14 достаточно разнообразны. Они размещаются внутри фюзеляжа, что создает  некоторые неудобства при обслуживали (трудность смены вариантоя), но не ухудшает летные характеристики самолета. К этим средствам относятся обнаружительный приемник AN/ALR-50 (обнаружение пуска УР), станции помех AN/ALQ-162 (непрерывного излучения) и AN/ALQ-126A (импульсных ответных помех), а также устройство AN/ALE-39 для выбрасывания дипольных отражателей, ИК, ловушек и малоразмерных передатчиков помех.

Основным прибором отображения тактической обстановки является электронный индикатор с диаметром экрана 254 мм, установленный в кабине оператора. На индикатор могут выводиться данные как о целях, обнаруженных бортовыми средствами истребителя, так и самолетом ДРЛО или РЛС кораблей. Основной и вспомогательный (с экраном меньшего диаметра) индикаторы дают полную информацию для пуска ракет "Феникс" или "Спэрроу" для поражение целей на средних и больших дальностях. За применением вооружения на больших и средних дальностях отвечает оператор, в то же время летчик может применять весь арсенал "Томкэта", захватывая цель по линии прицеливания с помощью коллиматорного индикатора на фоне лобового стекла.

Навигационное оборудование включает инерциальную навигационную систему и центральную курсовертикаль, радиовысотомер, радиосистему ближней навигации TACAN и систему инструментального захода на посадку.

В состав радиосвязного оборудования входят УКВ радиостанции, аппаратура засекречивания речевых переговоров по каналам УКВ радиотелефонной связи, ответчик и запросчик системы "свой-чужой", самолетное переговорное устройство.





 Модификации :
 F-14A

 исходный двухместный многоцелевой истребитель с ТРДДФ TF-30.

 F-14B

 усовершенствованный многоцелевой истребитель с двигателями F 110, небольшими модификациями конструкции и кабинного оборудования.

 F-14A/B+

 предложенные фирмой Grumman в 1992 г. модифицированные варианты самолета F-14A и F-14B.

 F-14A++ Improved Tomcat

 исследующийся флотом США с 1992 г модифицированный вариант самолета F-14A с использованием ИНС.

 F-14D Super Tomcat  вариант с ТРДДФ F 110 и усовершенствованным БРЭО.



 ЛТХ:
Модификация   F-14A
Размах крыла, м
  максимальный   19.54
  минимальный   11.65
  для авианосцев   10.15
Длина самолета, м   19.10
Высота самолета, м   4.88
Площадь крыла, м2   52.49
Угол стреловидности крыла, град.
  минимальный   20,
  максимальный   65,
  для авианосцев   75.
Масса, кг
  пустого самолета F-14A   18100
  нормальная взлетная с 4 УР AIM-7   27100
  нормальная взлетная с 6 УР AM-54   32100
  максимальная взлетная F-14A   33720
  посадочная   23500
Масса топлива, кг
  внутренего   7350
  ПТБ, кг   1725
Тип двигателя   2 ТРДДФ Pratt Whitney TF30-P-414A,
Максимальная тяга, кН
  форсажная   2 х 93,00
  бесфорсажная   2 х 54,96
Максимальная скорость, км/ч
  на высоте   2480
  у земли   1470
Крейсерская скорость, км/ч   740-1000
Посадочная скорость, км/ч   250
Минимальная эволютивная, км/ч   195
Практическая дальность с ПТБ, км   2965-3200
Практический потолок, м   16150- 17000
Длина разбега, м   7.62
Длина пробега, м   7.32
Макс.масса нагрузки пилонов, кг   6580
Макс. эксплуатационная перегрузка   7,0
Вооружение:

  одна встроенная 20-мм пушка М61А-1 ( 675 снарядов) слева по борту в носовой части фюзеляжа.
 Боевая нагрузка - 6500 кг на 8 узлах подвески:
 Под фюзеляжем могут размещаться  4 УР средней дальности AIM-7 Sparrow в полупотопленном положении или  4 УР большой дальности AIM-54 Phoenix на специальных платформах.  Возможна подвеска 2-4 УР ближнего действия AIM-9 или  AIM-120 AMRAAM


 Доп. информация :


  Чертеж "Grumman F-14 Tomcat (1)"
  Чертеж "Grumman F-14 Tomcat (2)"
  Чертеж "Grumman F-14A Tomcat (1)"
  Чертеж "Grumman F-14A Tomcat (2)"
  Чертеж "Grumman F-14A Tomcat (3)"
  Статья "Перехватчики Grumman F-14A "Tomcat" в Иране"
  Книга "Пособие "Самолеты зарубежных стран. Палубный истребитель F-14"
  Фотографии:

 Первый прототип XF-14A     (c) Grumman
 Второй прототип XF-14A     (c) Grumman

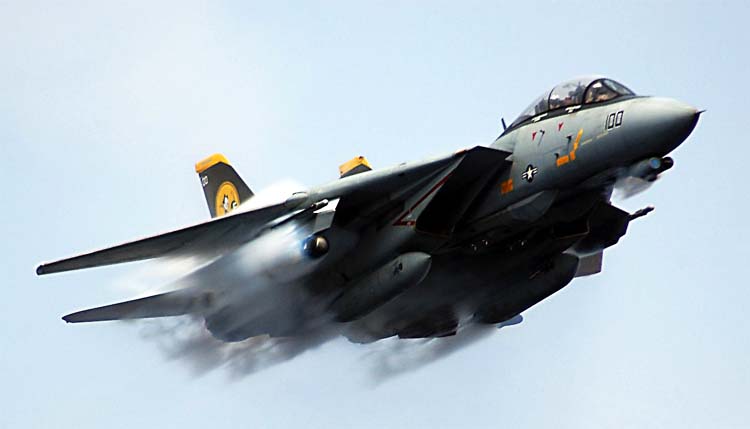

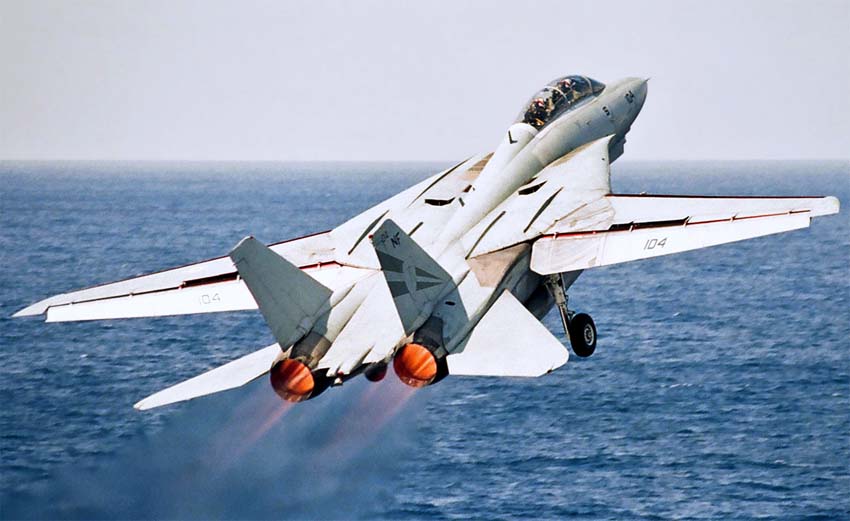

 F-14A
 F-14A
 F-14A     (c) Shawn Early
 F-14A
 F-14A      (c)  Steve Fitzgerald
 F-14A      (c) Shawn Early
 Передняя кабина F-14A
 Задняя кабина F-14A

  Схемы:

 F-14A
 Компоновочная схема
 Варианты боевой нагрузки для воздушного боя

  Варианты окраски:

 F-14A  VF-114   (c) Chris Banyai-Riepl
 F-14A VF-143   (c) Chris Banyai-Riepl
 F-14A  VF-33   (c) Chris Banyai-Riepl







Список источников:

Авиация и Космонавтика. Михаил Никольский. Любимая кошка вице-адмирала Коннели
Зарубежное военное обозрение. Бортовое электронное оборудование истребителя F-14 Tomcat
Эдмунд Цихош. Сверхзвуковые самолеты
История Авиации. МиГ-31 против F-14: анализ возможностей
Airforce Technology. F-14 Tomcat Standard Fleet Fighter Aircraft
FAQs.org.Greg Goebel.Air Vectors. The Grumman F-14 Tomcat
Аэроплан. F-14A Tomcat
Squadron/Signal. Al Adcock. F-14 Tomcat in Action
Airlife. Bert Kinzey. F-14A & B in Detal & Scale
