   F-106 Delta Dart

Разработчик: Convair
Страна: США
Первый полет: 1956
Тип: Истребитель-перехватчик
  ЛТХ     Доп. информация



Из шести истребителей, известных под общим названием сотая серия", самолет фирмы "Конвер" F-106 "Дельта дарт" был последним, поступившим на вооружение и выпущенным в наименьшем количеств. Однако в том, что касалось американских ВВС, этот истребитель прослужил дольше всех остальных своих собратьев - вплоть до конца 80-х годов, когда ему на смену и составе ВВС пришел более совершенный F-15 "Игл", а в составе национальной гвардии F -16 "Файтинг фалкон" в варианте перехватчика.

"Дельта дарт" уникален среди сотой серии еще и тем, что он единственный не участвовал в боях в Юго-Восточной Азии и провел почти всю свою 30-лeтнюю карьеру целиком на территории США, если не считать коротких визитов за океан на базы в Южной Корее и в Европе. Недостаток боевого опыта в данном случае объясняется не отрицательными качествами машины, а тем, что с задачами, стоявшими перед перехватчиками в Индокитае, вполне могли справиться и F-102 "Дельта дэггер", уже действовавшие там в составе тихоокеанских ВВС. Если бы обстоятельства потребовали дополнительных сил. ПВО, то можно не сомневаться, что F-106 оказались бы центре боев в необходимом количестве.

Достаточно сравнить "Дельта дэггер" и "Дельта дарт" , чтобы понять, что F-106 no-существу представлял собой развитие F-102, хотя и с довольно существенными изменениями. Начало их истории относится еще к концу 40-х годов и к XF-92А, который послужил прототипом для F-102. Непосредственным поводом стало появление в январе 1944 года "Целей перспективных разработок", которые и потребовали создания перехватчика "Конвер" с треугольным крылом.

Напомним кратко "сагу о "Дельта дэггер". В декабре 1951 года ВВС США приняли за основу двухступенчатую программу перехватчика, промежуточный вариант которой получил обозначение F-102A и предназначался в основном для ВВС, а специально для ПВО предназначался более мощный вариант с датой принятия на вооружение к 1954 году или около того.

После выпуска незначительного количества "промежуточного" истребителя предполагалось сменить его и производстве на окончательный перехватчик - F-102В. Предполагалось, что оба варианта будут иметь одинаковую конструкцию, но F-102В для обеспечения более высоких характеристик должен был оснащен лицензионной версией двигателя "Бристоль-Олимпус" , известный еще как "Райт" J-67, и более совершенной электронной системой управления MX-1179, которая создавалась "Хьюз аэркрафт компани" специально для установки па F-102В.

Предполагалось также, что производство "окончательного" перехватчика значительно превысит выпуск F-102А. Доказательством важности программы F-102B служит тот факт, что одно время во второй половине 50-х годов командование ПВО предполагало заказать более чем 1000 "Дельта дарт" для вооружения около 40 эскадрилий ПВО. К несчастью, как и многим другим планы того периода, им не суждено было сбыться - перевести теорию на практику оказалось чрезвычайно трудной задачей, а порой и просто неразрешимой.

Учитывая общее происхождение обоих перехватчиков "Конвэр", не удивительно, что проблемы с аэродинамикой на "Дельта дэггер" повлияли и на "Дельта дарт". Конструкторское бюро "Конвэр" , основываясь на тяжелых уроках с F-102A, пришло к решению создать практически другую машину, сохранив только базовую компоновку. Тсм не менее пришлось преодолевать и проблемы характерные для F-102В. Одной из главных была задержка с двигателем J-67, что привело в начале 1955 года к решению переключиться на двигатель "Пратт&Уитни" J-75, который являлся развитием J-57 с F-102A. В то же время создание "Хьюзом" системы MX-1179, позднее получившей обозначение МА-1, также сильно запаздывало.

Эти и другие проблемы заняли для их решения много времени и денег - ресурсов, которых всегда не хватает. "Конвэр" и ВВС США неизбежно должны были столкнуться с более острыми проблемами, чем те, что пришлось решать с F-102А. Вследствие чего, можно было бы сказать, что F-102В быт просто пущен на самотек. Низкий приоритет программы не мог не сказаться на будущем "окончательного перехватчика".

К концу 1955 года акценты были смещены в пользу "Дельта дэггер", который уже не рассматривался в качестве "промежуточною решения. В ноябре того же года число F-102А в заказе было резко увеличено на 562 самолета, доведя план поставок F-102A до 749 машин. В то же время, однако, "Конвэр" получила предварительный заказ на F-102В, но только на 17 самолетов. Через шесть месяцев, 18 апреля 1956 года предварительный контракт был подтвержден ВВС США, которые при этом обусловили, что все 17 самолетов должны были поступить для испытании, исследований и т.д. Поставка первых двух самолетов планировалась в декабре 1956 года и в январе 1957 года, а оставшиеся машины должны были последовать к июлю 1957 года.

Через пару месяцев после положительных изменении в программе, ВВС США наконец-то осознали принципиальную разницу между двумя самолетами, и 17 июня 1956 года F-102В получил новое обозначение - F-106, порвав последнюю связь с первоначальными планами декабря 1951 года.

С этого момента началась собственно история F-106, и его новый статус ясно обозначился в решении ВВС от 8 сентября того года относительно состава вооружения нового самолета. В решении обуславливалась необходимость постановки самолета на вооружение к августу 1958 года и определился чисто ракетный состав вооружения, включавший как обычные, так и ядерные ракеты. Имеете с тем предполагалось обеспечить возможность перехвата вражеских целей при любых погодных условиях и диапазоне высот от земли до 21300 м и иметь боевой радиус действия до 700 км. Более того, предполагалось, что перехват будет происходить в автоматизированном режиме под управлением наземной "полуавтоматической" системы наведения. Последняя должка была управлять выходом F-106 в точку перехвата либо по каналу передачи данных, либо голосом. Далее управление передавалось бортовой системе наведения.

В результате работ получилась безусловно элегантная машина, в чем-то напоминающая первый "Дельта дэггер", но с более аэродинамически чистыми, эстетичными линиями. Самолет отличался от F-102 сглаженными контурами фюзеляжа, поджатого по правилу площадей, по без бульбообразных наделок в хвостовой част фюзеляжа, увенчанного килем меньшего размера. Воздухозаборники также были переделаны и уже не упирались в кабину. Крыло стало заметно "чище". Так же как на F-102A ракеты размещались в отсеке вооружения в центральной части фюзеляжа. Типичной нагрузкой были одна ядерная ракета "Дуглас" AIR-2A "Джепи" и четыре управляемых ракеты "Хьюз" AIМ-4 "Фалкон" с полуактивными радиолокационными или тепловыми головками самонаведения.

Напряженная работа "Конвэр" не позволила ее работникам даже насладится рождественскими праздниками - первый полет опытного F-106A состоялся 26 декабря 1956 года. Как обычно полет был выполнен на авиабазе Эдвардс в Калифорнии. Самолет (54-451) был no-существу летающей лабораторией и не имел боевых систем. Второй "Дельта дарт" больше напоминал боевой самолет. Его первый полет состоялся 26 февраля 1957 года на Эдвардсе. Обе машины были доставлены на базу с головного завода "Конвэр" в Линдбер-Филд под Сан-Диего.

Проблемы не заставили себя ждать. Особым сюрпризом не было го, что сложность электронной системы "Хьюз" МА-1 станет главной причиной задержки работ. Таким же неприятным, но более неожиданным было выявление недостаточных летных характеристик во время летных испытаний ВВС по "Категории"-II между маем и июлем 1957 года. Дело в основном касалось двух главных характеристик для перехватчика - максимальной скорости и разгонных характеристик. Правда, это были практически единственные недостачи. Некоторые изменения в конструкции, в основном канала воздухозаборника, несколько исправили положение. Гораздо больше потребовалось времени для решения проблемы с МА-1. Авиационной оборудование еще долго доставляло неприятности вплоть до начала следующего десятилетии.

Все эти неприятности осложнялись проблемами с двигателем "Пратт&Уитни". Выпуск этого двигателя срывался все лето 1957 года, а его вариант J-75-P-9, первоначально выбранный для F-106, оказался не слишком надежным .Эта проблема была снята с установкой более мощной модификации J-75-P-17.

Колебании ВВС относительно конфигурации кабины также повлияли на затянувшееся рождение "Дельта дарт", отняв и время и деньги. Главной проблемой оказалась ручка управления. Первоначально она располагалось как и положено в центре кабины, но вскоре была перемещена на боковую сторону, чтобы не загораживать. вид на индикатор обзора по горизонту (HSI). Затем ВВС опять переменили решение, потребовав, чтобы ручка вернулась на прежнее место. Это решение обошлось еще в 10 млн.долл. в то время когда многие планы и проекты попадали под сокращение из-за нехватки средств.

На таком фоне не удивительно, что F-106 попал под сокращение военных расходов и даже одно время казалось, что вся программа будет прекращена. Правда, перехватчик "Конвэр" все же выжил, хотя первоначальные планы оснастить не меньше 40 .эскадрилий были урезаны. Первое такое сокращение произошло в конце 1957 гола, когда количеств перевооружаемых эскадрилий было уменьшено до 26. Еще большее сокращение произошло в сентябре 1958 года вплоть до одной трети от первоначальных планов. ВВС США предполагали заказать. 35 F-106A для испытаний, а серийные "Дельта дарт" должны были составить 14 эскадрилий ПВО и тренировочную часть в Тинделл, во Флориде.

Как будто этого было недостаточно, испытания "Дельта дарт" оказалось на редкость долгим делом. Задержки объяснялись недостаточной проработкой проекта, что требовало постоянных изменении в конструкции по мере продвижения программы испытаний. Испытания по 'Категории"-П проводились на авиабазе Эдвардс до лета 1954 года, а по "Категории" -III начались только с июля того же года. Через пару месяцев после этого F-106 стал поступать на вооружение в 539-ю эскадрилью перехватчиков на Ман-Куир в Нью-Джерси, которая, учитывая сложность нового самолета, заменила 73-ю воздушную дивизию в Тиндедл, служившей командованию ПВО "школой истребителей и применения оружия" и имевшей в своем составе все типы самолетов, эксплуатируемых в составе ПВО.

Однако, не все новости - плохие новости, и для "Конвэр" и для ВВС США 1959 год складывался удачно. Самое важное - "Дельта даpт" в мае поступил на вооружение, начиная с 498-й эскадрильи ПВО и Джеиджере, штат Вашингтон. Первоначальная боевая готовность была достигнута к октябрю, а в июне самолеты этой эскадрильи продемонстрировали свои высокие боевые возможности. Тогда пять истребителей провели одновременный перехват воздушных целей. В течение десяти минут после взлета все цели были обнаружены и "уничтожены". Менее важным практически, но более заметным событием, стало установление "Дартом" абсолютного мирового рекорда скорости, который был возвращен США 15 декабря 1959 года. Па дистанции 11 миль (17,7 км) самолет показал скорость 2455,301 км/ч Этот рекорд продержался три года.

Несмотря на то, что надежность систем все еще доставляла сильную головную боль, программа перевооружения продвигалась на удивление быстро. К концу 1959 года на "Дельта дарт" были перевооружены пять эскадрилий ПВО, а оставшиеся девять - к осени 1960 года. Правда, прошло определенное время прежде, чем все они стали боеспособными.

Из тех эскадрилий, которые получили "шестой" в течение 1959 года, четыре (27-я, 95-я, 456-я и 498-я) использовали перед этим F-102A. 539-я эскадрилья имела на вооружении F-96L "Сейбры". Этим же типом были вооружены и 11-я и 94-я эскадрильи, перевооруженные в течение 1960 года. Конвэровский "Дьюс" был сменен еще в шести эскадрильях в этом же году - в 5-й, 48-й, 77-й, 318-й, 329-й и 438-й. Единственной эскадрильей с другим типом самолета была 319-я, использовавшая ветераны F-89J "Скорпион".

Как и для всех предыдущих истребителей "сотой серии" для "Дельта дарт" был создан двухместный вариант. Заказ был выдан ВВС 3 августа 1956 года. Первоначально планировалось, что двухместный вариант будет чисто тренировочным самолетом, и соответственно он получил обозначение TF-106А. Меньше чем через месяц после начала работ ВВС потребовали, чтобы двухместный вариант получил все боевые возможности F-106A. Название в связи с этим изменилось на F-106В.

Физически "В" мало отличался от F-106A и был только несколько длинней. Запас топлива был немного сокращен, чтобы освободить место для второй кабины. Вторая кабина тандемом увенчала изящный фюзеляж "Дельта дарт", придав ему несколько горбатый вид. Заказ на F-106B последовал и апреле 1956 года, когда была оплачена 41 машина. Первый из них (57-2507), послуживший опытным самолетом, совершил свои первый полет 9 апреля 1958 года Всего и программе испытаний были задействованы до дюжины самолетов. Следующий заказ к 58-м финансовом году был на пять F-106B, а 59-м финансовом году еще на 17 самолетов, доведя число заказанных машин до 63. Но недостаток самолетов заставил ВВС провести программу модернизации первых 12 F-106B, планировавшихся только для испытаний, чтобы поставить их в строевые части ПВО.

Учитывая общую конструкцию с одноместным вариантом, F-106В страдал во время летных испытании более и менее от тех же проблем. В результате предварительная боевая готовность была достигнута только к июлю 1960 года, несмотря на то, ч го первый экземпляр для боевых частей был принят годом раньше, и феврале 1959 года.

С момента принятия F-106B па вооружение, обычно, в каждой .эскадрилье ПВО с данным типом самолета имелось два двухместных истребителя для проведении тренировочных полетов, а также для полетов на перехват, хотя обычно F-106B на боевом дежурстве не числился. Главная тренировочная база ПВО Тиндэлл также использовали F-106В. Причем, количество задействованных там самолетов было довольно велико. В течение 60-х годов там находилось до 30 машин данной модификации. В конце карьеры, по мере уменьшения потребности в подготовке пилотов на "Дарт", флот двухместных машин стал все больше задействоваться для других целей.

Выпуск обоих вариантов "Дельта дарт" завершился в течение декабря 1960 года. К тому времени были выпущены 277 F-106A и 63 F-106В. Как уже отмечалось выше, параллельная доводка и производство перехватчиков "Koнвэр" привели к тому, что парк этих самолетов оказался разношерстным. Главной причиной этому был без сомнения принцип "сэндвича", когда ускорение процесса запуска в производство приводило почти к неизбежному и очень сильному различию в конструкции самолетов, находящихся на вооружении, так как различные модификации вносимые по результатом испытаний влияли на уже налаженное производство. В случае с F-106 разница между первым и последним серийными самолетами была особенно заметной. Командование ПВО определило не менее 130 изменений, которые следовало внести, чтобы довести первые выпущенные самолеты до стандарта последнего, сошедшею со сборочной линии к Сан-Диего.

Проект "Вилд гус" (Дикий гусь) должен был исправить такое положение. Работа заняла один год, начавшись в сентябре 1960. Эта программа модернизации проводилась выездными группами фирмы "Аэр материал коммэнд" вместе с обслуживающим персоналом частей ПВО. Приблизительно в то же время началась другая программа модернизации "Броуд джамп" - более серьезная, имевшая целью значительно улучшить боевые характеристики совсем недавно выпущенного перехватчика. Программа продолжалась до 1963 года. Наиболее заметным результатом "Броуд джамп" стало оснащение самолетов теплопеленгатором, установленным перед кабиной пилота. Для таких и других доработок самолеты направлялись в Макклеллан, Калифорния на фирму "Сакраменто аэр материал эреа", где на каждый самолет тратилось до двух месяцев работ.

Третьей программой была "Дельта борд", которая проводилась параллельно с "Броуд джамп"'.Это тоже была программа различных переделок, проводившаяся с августа 1961 года по апрель 1962 года. Предусматривалась установка специальной противопожарной перегородки, катапультируемого сиденья "Конвэр" и исключения возможности воспламенения топливных паров. Эти программы были не так уж и дешевы - с "Вилд гyc" по "Брод джамп" ВВС потратили до 15 млн.долл. Сейчас это вроде бы и небольшая сумма, но тогда это была крупная сумма.

Даже после этого "шестерка" все еще доставляла проблемы. Наиболее серьезные трудности были связаны с электронной системой управления огнем МА-1, которая требовала довольно продолжительной "утряски" обслуживающим персоналом, чтобы хотя как-то заставить ее работать. Программы различных доработок, проводившиеся в первой половине 60-х, были направлены на устранение наиболее серьезных недостатков, а также позволили увеличить дальность обнаружения и захвата цели. По даже после этого в течение нескольких лет "Дельта дарт" был все еще не вполне падежной машиной. К тому времени самолет прошел еще одну модернизацию - с 1965 года на боевые самолеты стали ставить навигационную систему ТAKAН (тактическая аэронавигация).

В тоже время была установлена система дозаправки топливом в полете вместе с возможностью подвески специальных высокоскоростных топливных баков. Эти доработки позволяли использовать самолет на базах за океаном, и такая возможность вскоре представилась. Самолеты из 318-й эскадрильи с Макхорд были переброшены на базу Осаи в Корее в марте 1968 года, во время демонстрации мощи США после захвата флотом КНДР в январе разведывательного судна "Пуэбло". Позже еще несколько частей ПBO с F-106 побывало па Дальнем Востоке - 48 я, 94-я и 95-я эскадрильи.

Перспективные планы периода 1967-68 гг. определяли необходимость в дальнейших улучшениях и доработках, но, как это часто случается, различные интересы и колебания в определении оборонной политики задержали реализацию многих перспективных идей. Одна из таких программ имело акроним СЛИМ (Упрощение тылового снабжения и улучшение технического обслуживания) и должна была обойтись в 120 млн. в ценах 1967 года. Эта программа была прекращена в конце 1967 года, когда Секретариат но обороне решил прекратить дальнейшие работы по F-12 в пользу новой версии "Дельта дарта", получившей обозначение. F-106Х. Пo-существу это должен был быть полностью переработанный самолет с более мощным локатором и значительно улучшенной системой управления огнем, позволившими вести перехват целей на фоне земли.

Стоимость программы была где-то около 600 млн., и безусловно, благодаря этой причине, F-106X ушел в небытие. Политические игры также сыграли в этом определенную роль. Разногласия между Департаментом обороны, стоявшим за F-106X, и конгрессом, который тянул ВВС обратно к F-12, привели к тому, что оба самолета так и не попали на вооружение.

Как следствие, командование ПВО вернулось вновь к СЛИМ, как к отправной точке, преобразовав ее в МЕИСР (Минимальные необходимые улучшения надежности систем) стоимостью в 91 млн. долл. для доработки 250 одно- и двухместных "Дартов". Планировалось улучшить надежность таких систем как локатор, автоматическая система управления полетом и электроники. Программа выполнялась в течение нескольких лет и закончилась доработкой последнего F-106 на базе Хамильтон персоналом тыловой службы ВВС.

Другой программой модернизации, начавшейся н конце 60-х годов, стал проект "Сиксишутер", имевший целью обеспечить возможность ведения на F-106 воздушного боя с истребителями противника. В первоначальном варианте "Сиксшутep" должен был получить пушку "Вулкан" М-61 и управляемый ЭВМ прицел. Предусматривалась и возможность установки системы РЭБ и предупреждения об облучении локатором.

Опять же, средств не хватало, и хотя ВВС горячо одобрили программу модернизации, финансы задержали полную реализацию планируемых мероприятий до 70-х годов. К этому времени на вооружении опивались уже меньше 250 машин этого типа. С некоторой задержкой все задумки "Сиксшутер" были реализованы, правда, пушка устанавливалась на перехватчик редко.

Хотя F-106A и F-106В были единственными модификациями "Дарта" попавшими в серию, в середине 50-х годов предполагалось запустить в производство еще два вариант. Первый F-106C с двигателем "Пратт&Уитни" JT-4B-22 должен был иметь повышенные летные характеристики и за счет установки 102-см антенны локатора. гораздо большую дальность обнаружения цели и, теоретически, большую вероятность ее поражения. Одно время ПВО планировали получить до 350 F-106C, но работы по этому варианту были прекращены 23 сентября 1958 года, когда дна опытных YF-106С были уже в процессе сборки. F-106D вообще не дошел даже до этой стадии. Предполагалось, что последний станет двухместным вариантом F-106C.

Следующие изменения в послужном списке самолета произошли летом 1967 года, когда были выведены из боевого состава. две части, сократив число эскадрилий с F-106 до 11. Несмотря на спорадически проводимые учения и внезапные смены баз, этот уровень сохранялся до 1972 года, когда первые "шестерки" поступили в авиацию национальной гвардии. Одновременно были сокращены две эскадрильи ПВО. В течение следующей пары лет количеств F-106 в составе ПВО неуклонно снижалось, в то время как их число в составе национальной гвардии достигло своего пика. К лету 1974 года ситуации стабилизировалась - каждое из командований имело в своем составе по шесть эскадрилий. Состав сил ПВО не менялся до июня 1979 года, когда в целях экономии командование ПВО было слито вместе с ТАК, образовав единое командование ПВО и тактической авиации - АДТАК. Новое объединение имело в своем составе шесть боевых эскадрилий с "Дельта дарт".

Постоянные потери привели к сокращению в начале 80-х годов по одной эскадрильи в составе ВВС национальной гвардии и АДТАК. Всего, к этому времени за 25 лет эксплуатации в авариях были потеряны 112 "Дельта дарт". Кроме потерь в результате аварий, 25 января 1982 года первый F-106 (59-1 16) поступил в центр долговременного хранения в Дэвис-Монсэн.

После этого число "Дельта дарт" нашедших свой приют в пустыне Аризоны постоянно росло по мере замены на более современные машины F--15 и F-16. Последней частью использовавшей "Дельта дарт" стала 186-я эскадрилья на Грэт-Фоллс в Монтане. К 1989 году на Дэвис-Монсэн был сдан последний F-106. 30 лет эксплуатации совсем неплохой срок службы! Причем, вряд ли специально модернизированный для целей ПВО F-16ADF будет иметь лучшие характеристики по перехвату целен, хотя это и самолет другого поколения.

С выводом F-106 из боевого состава стало ясно, что карьера "Дельта дарт" закончится также, как у его предшественника "Дельта дэггер" - в качестве беспилотных мишеней. Всего в летающие мишени QF-106 были переделаны 180 машин, последние из которых еще использовались летом 1994 года.







 ЛТХ:
Модификация   F-106A
Размах крыла, м   11,67
Длина, м   21,56
Высота, м   6,18
Площадь крыла, м2   64,8
Масса , кг
  пустого самолета   10730
  нормальная взлетная   16100
  максимальная взлетная   17350
Двигатель   1 ТРД Pratt & Whitney J57-P-17
Тяга, кгс   1 x 11130
Максимальная скорость полета, км/ч   2450 (М=2.31)
Крейсерская скрость, км/ч   980
Практический потолок, м   17400
Максимальная дальность, км   4350
Практическая дальность, км   920
Практический потолок, м   17400
Экипаж, чел   1
Вооружение:

   Стандартный вариант предусматривал четыре  усовершенствованные ракеты AIM-4Е или G Falcon, либо две ракеты AIR-2A или 2B Jinnee с атомными боеголовками.
 Начиная с 1973 года устанавливалась шестиствольная 20-мм пушка М61 Вулкан .


 Доп. информация :


 Чертеж "Convair F-106 Delta Dart (1)"
 Чертеж "Convair F-106 Delta Dart (2)"
 Фотографии:

 F-106

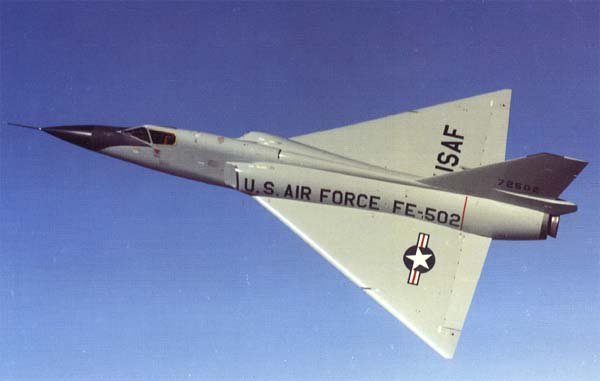

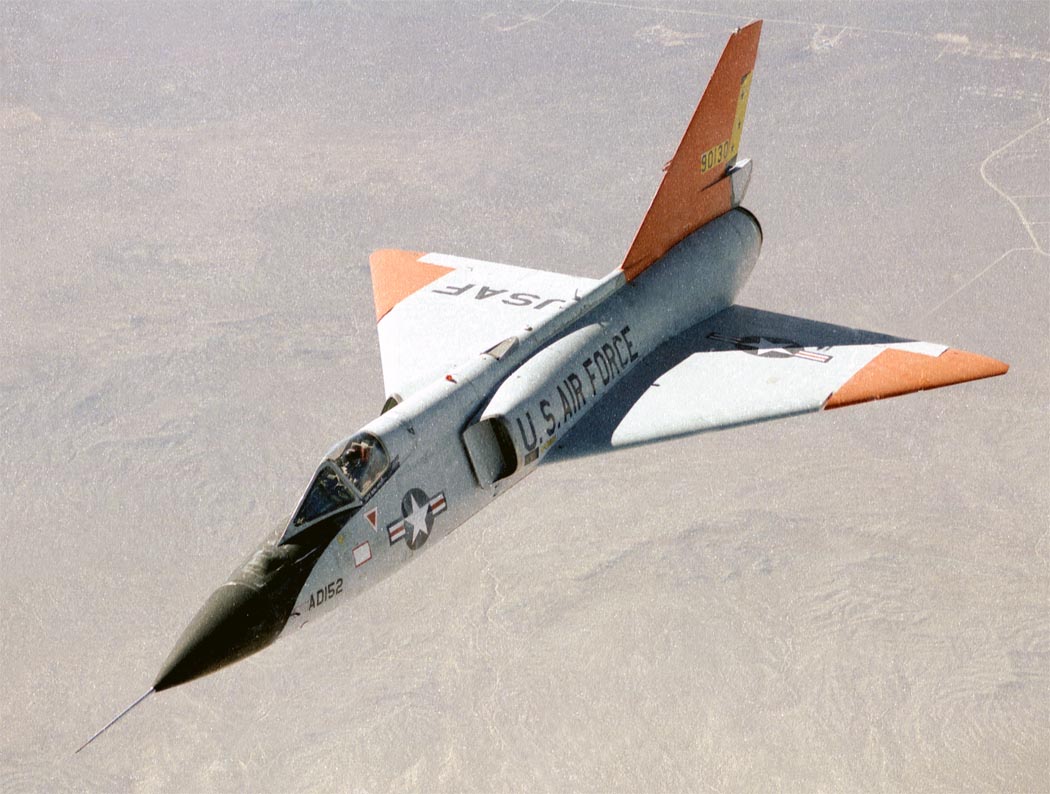

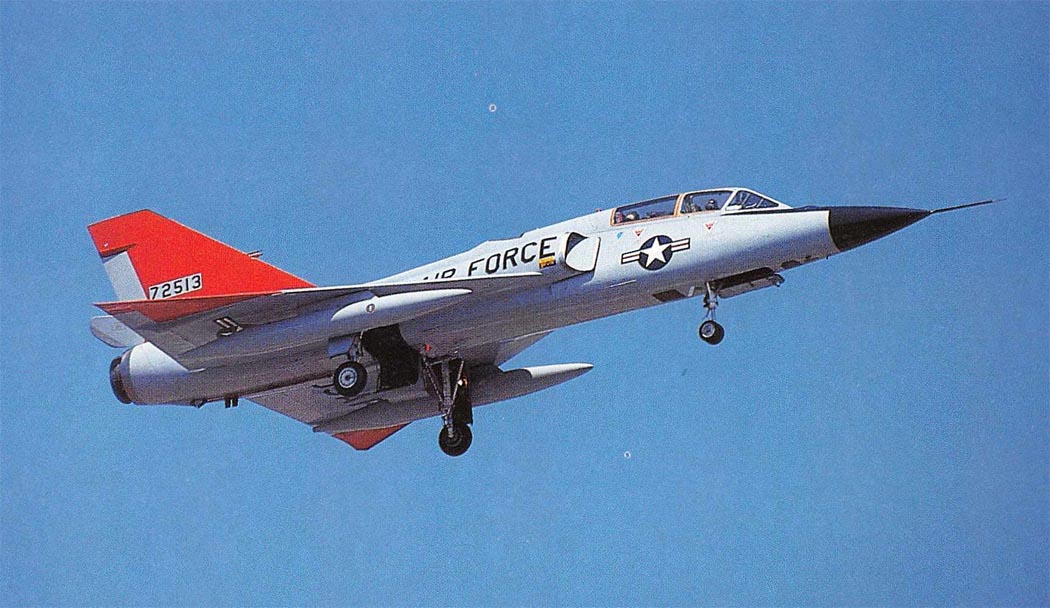

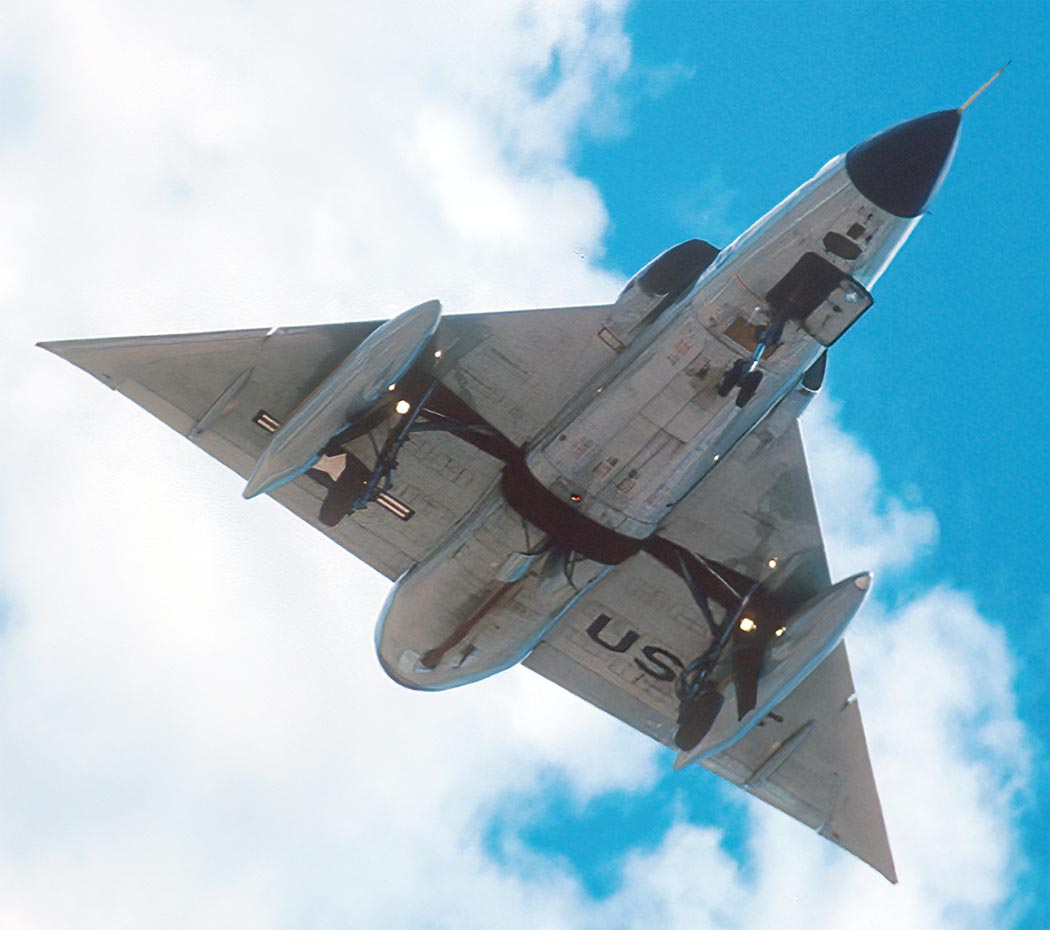

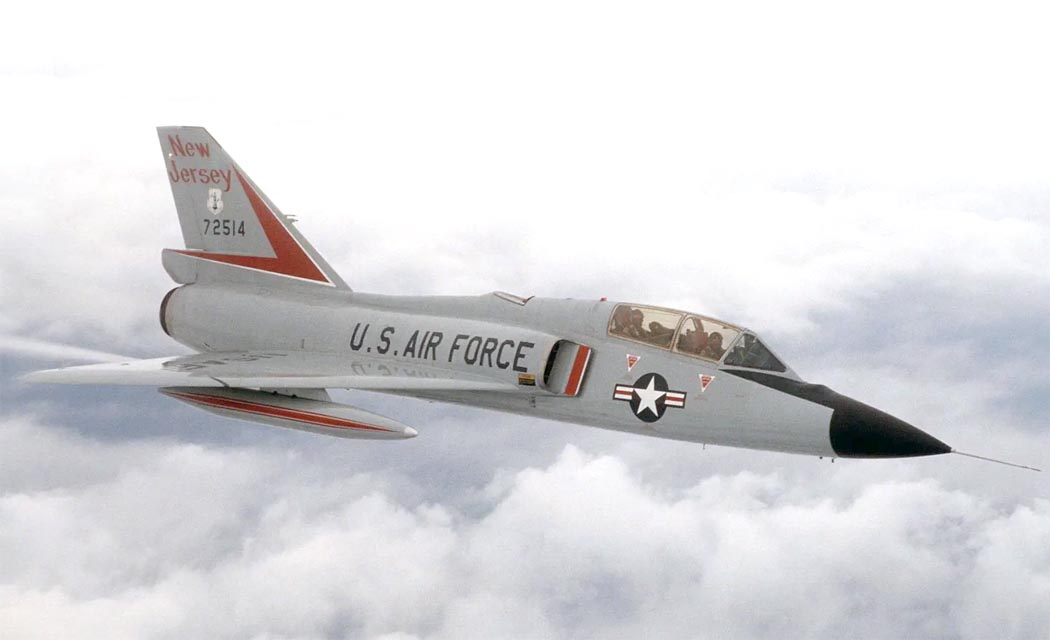

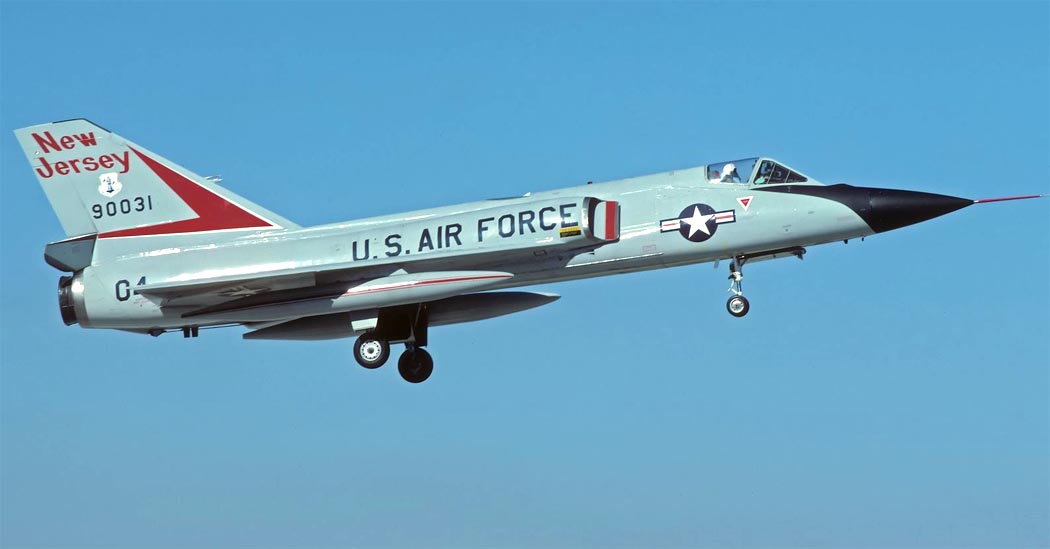

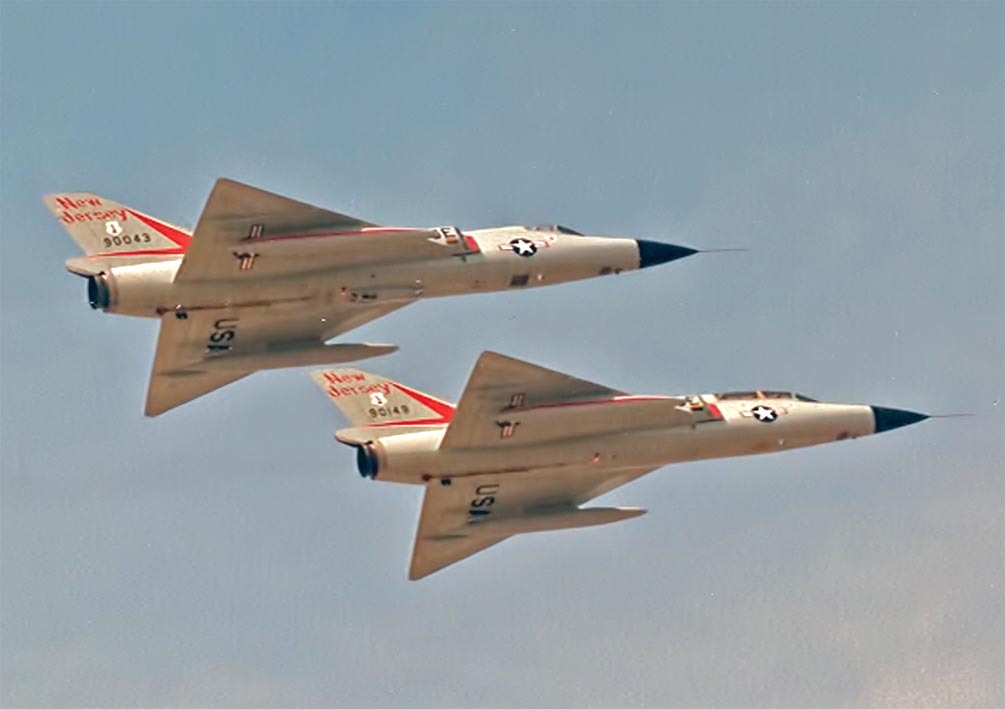

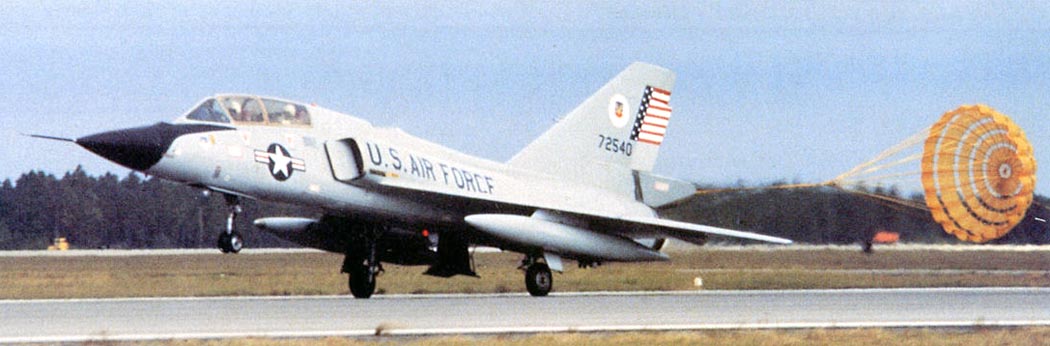

 F-106A

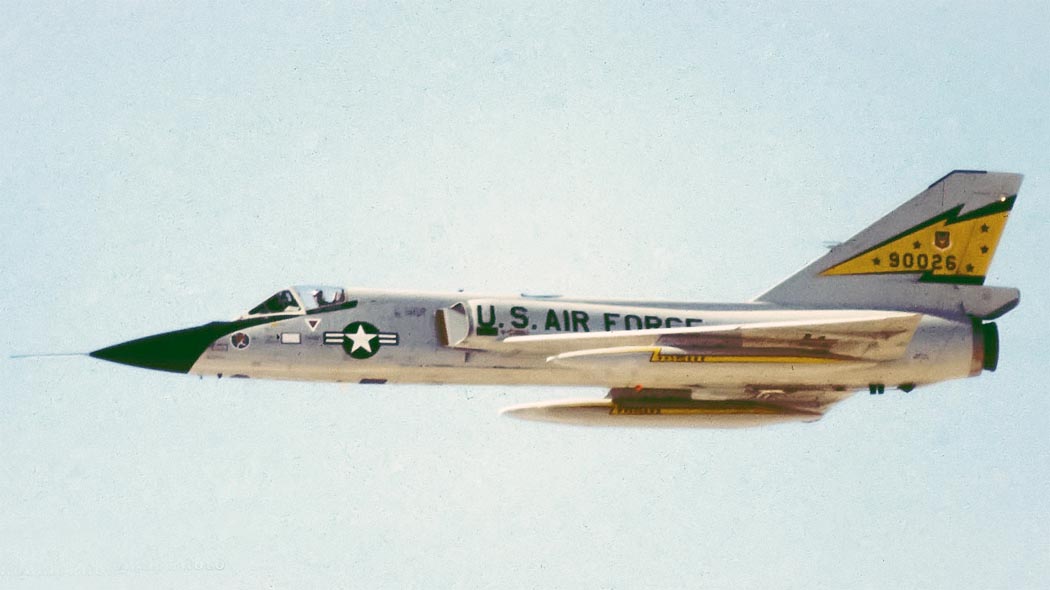

 F-106A

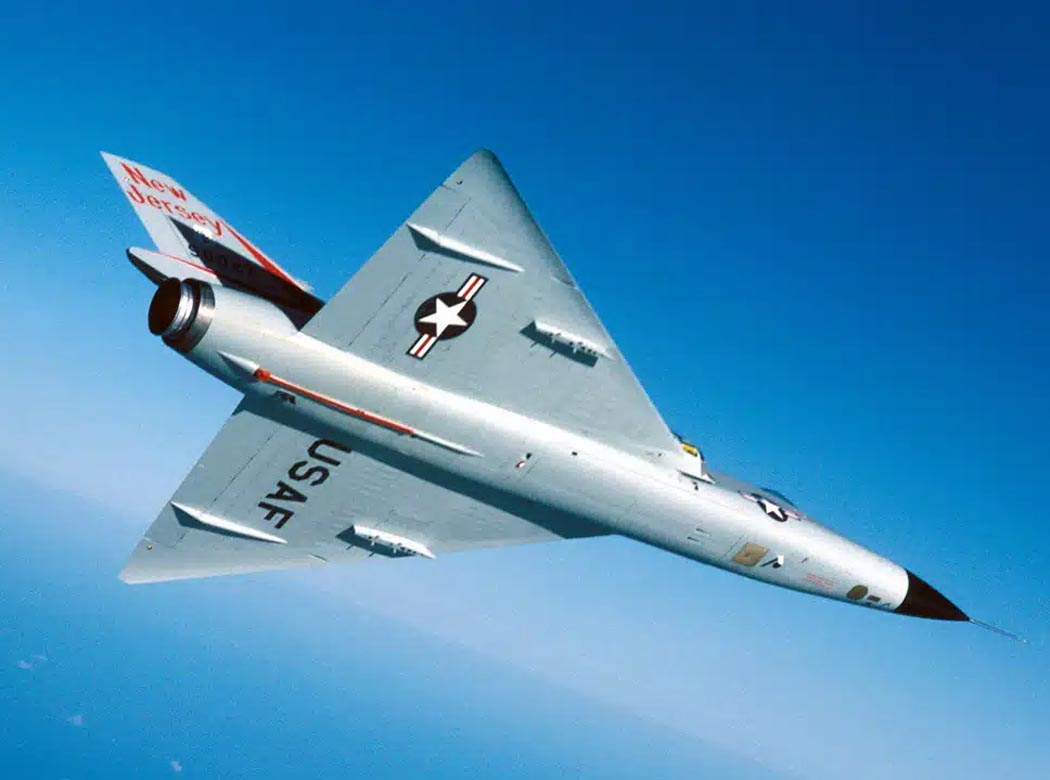

 F-106A

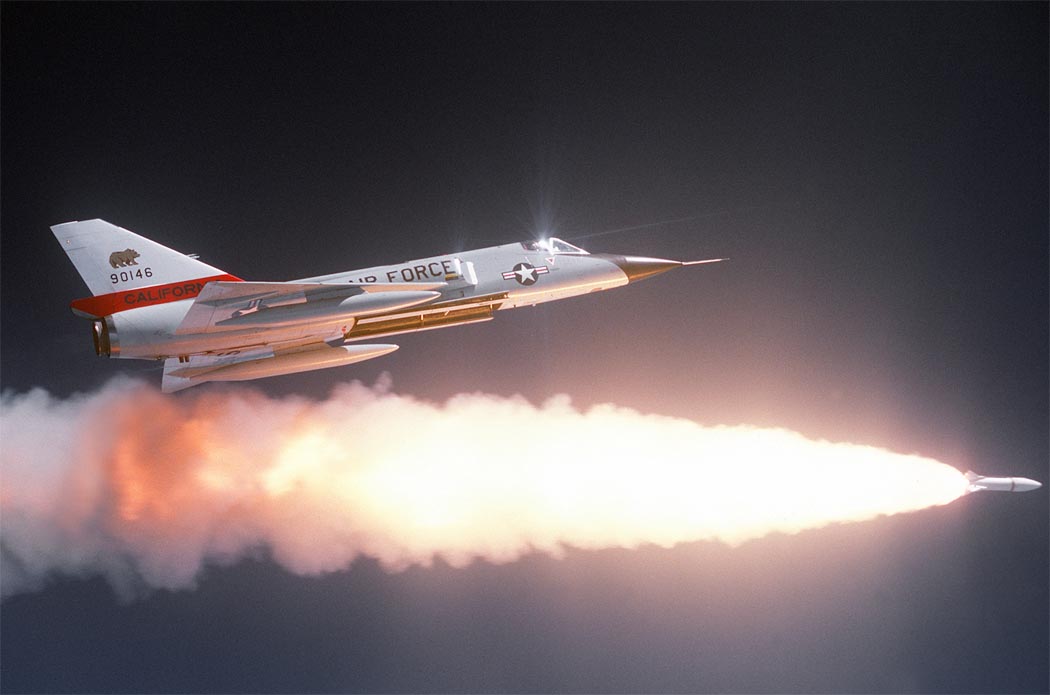

 F-106A

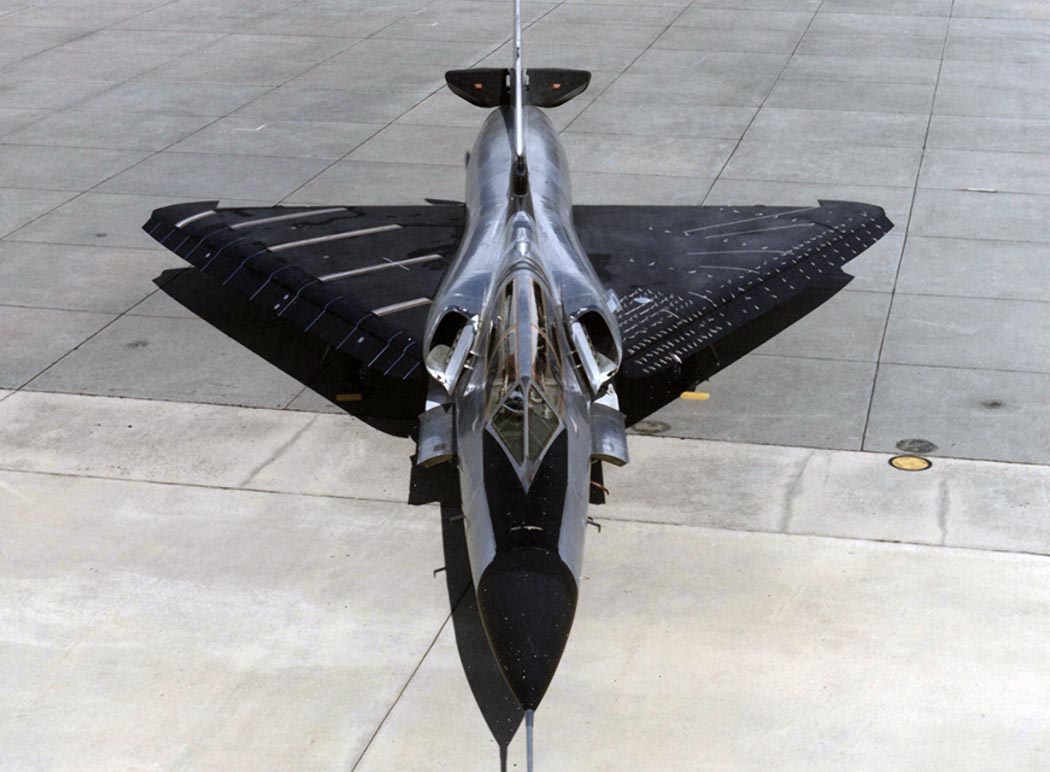

 F-106A

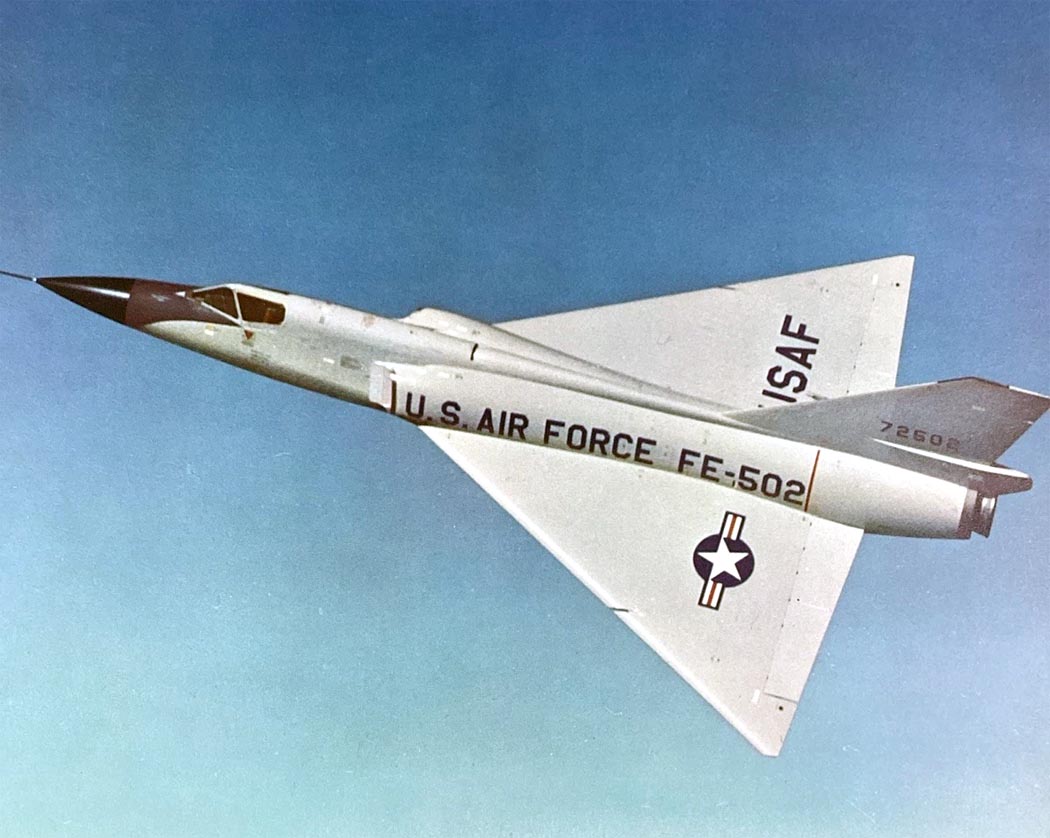

 F-106A
 F-106A

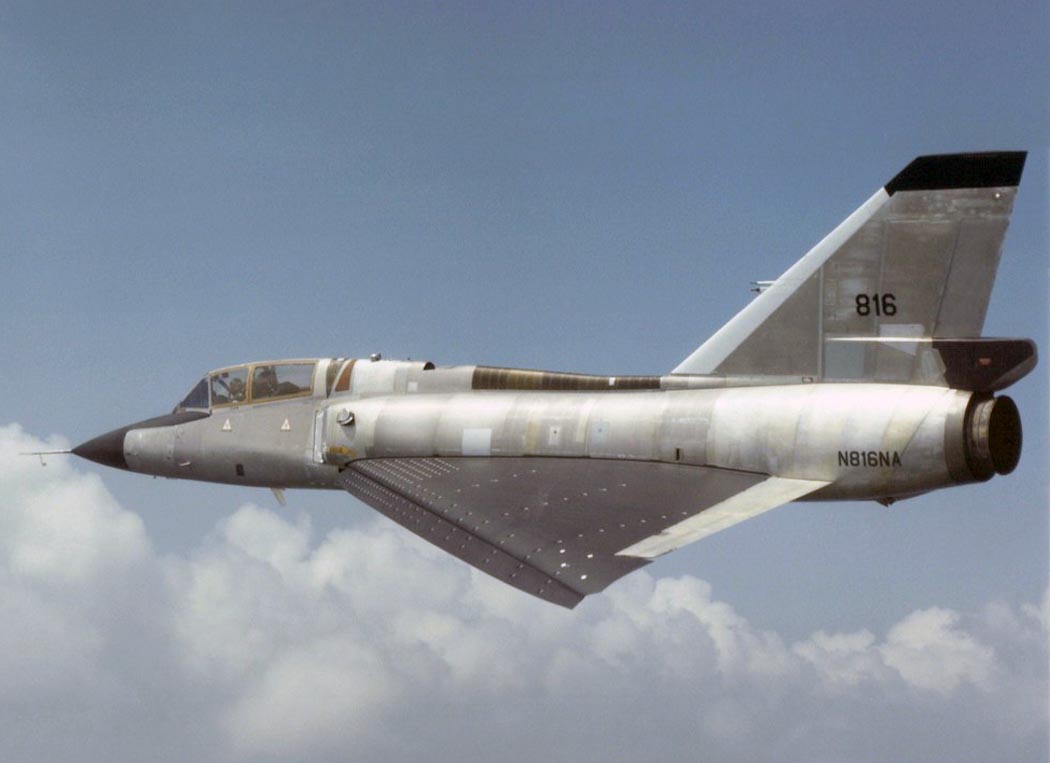

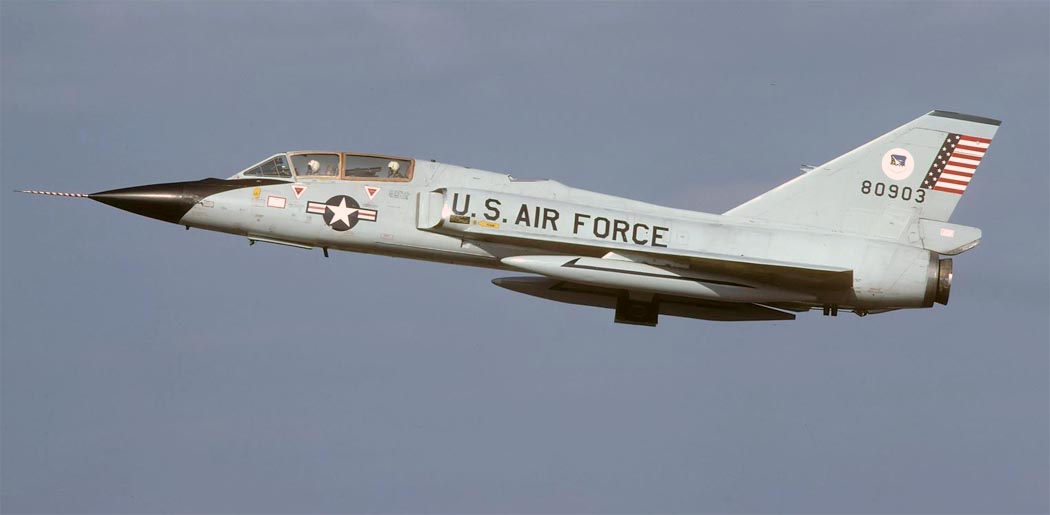

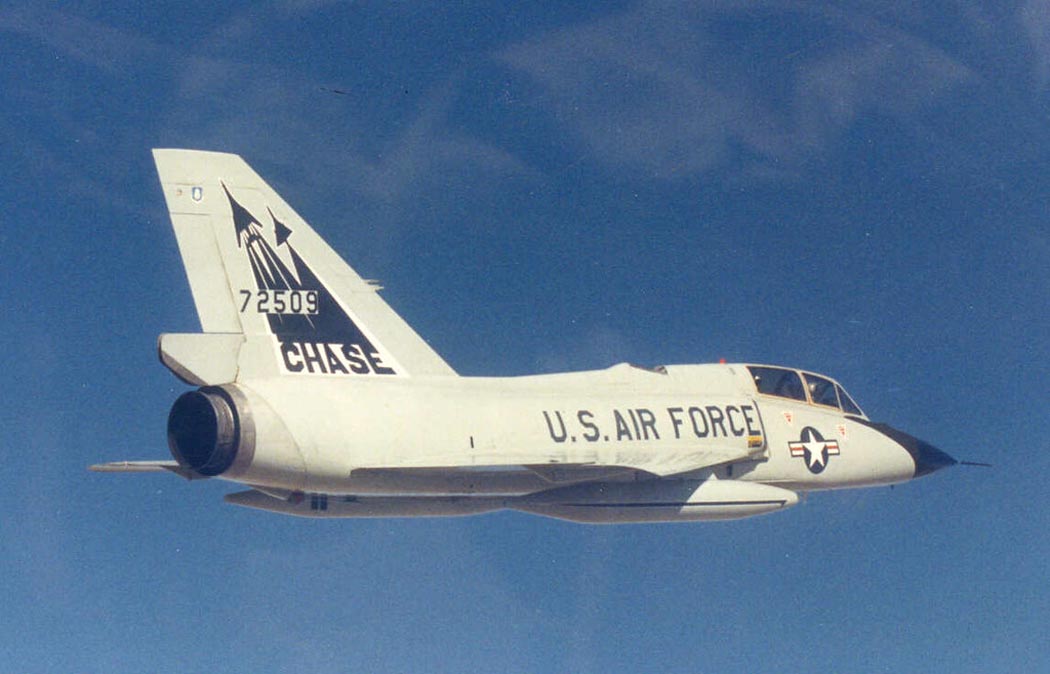

 F-106B

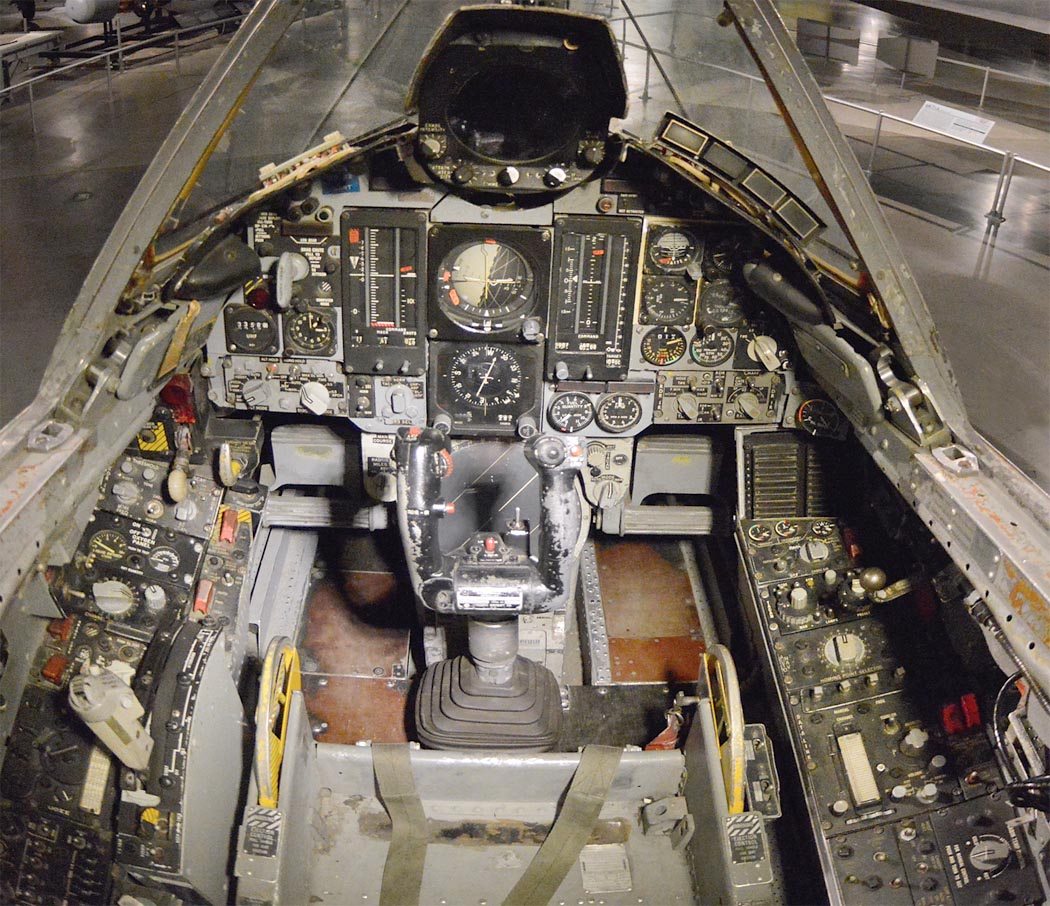

 Приборная панель  F-106A

 Схемы:

 F-106A
 F-106A

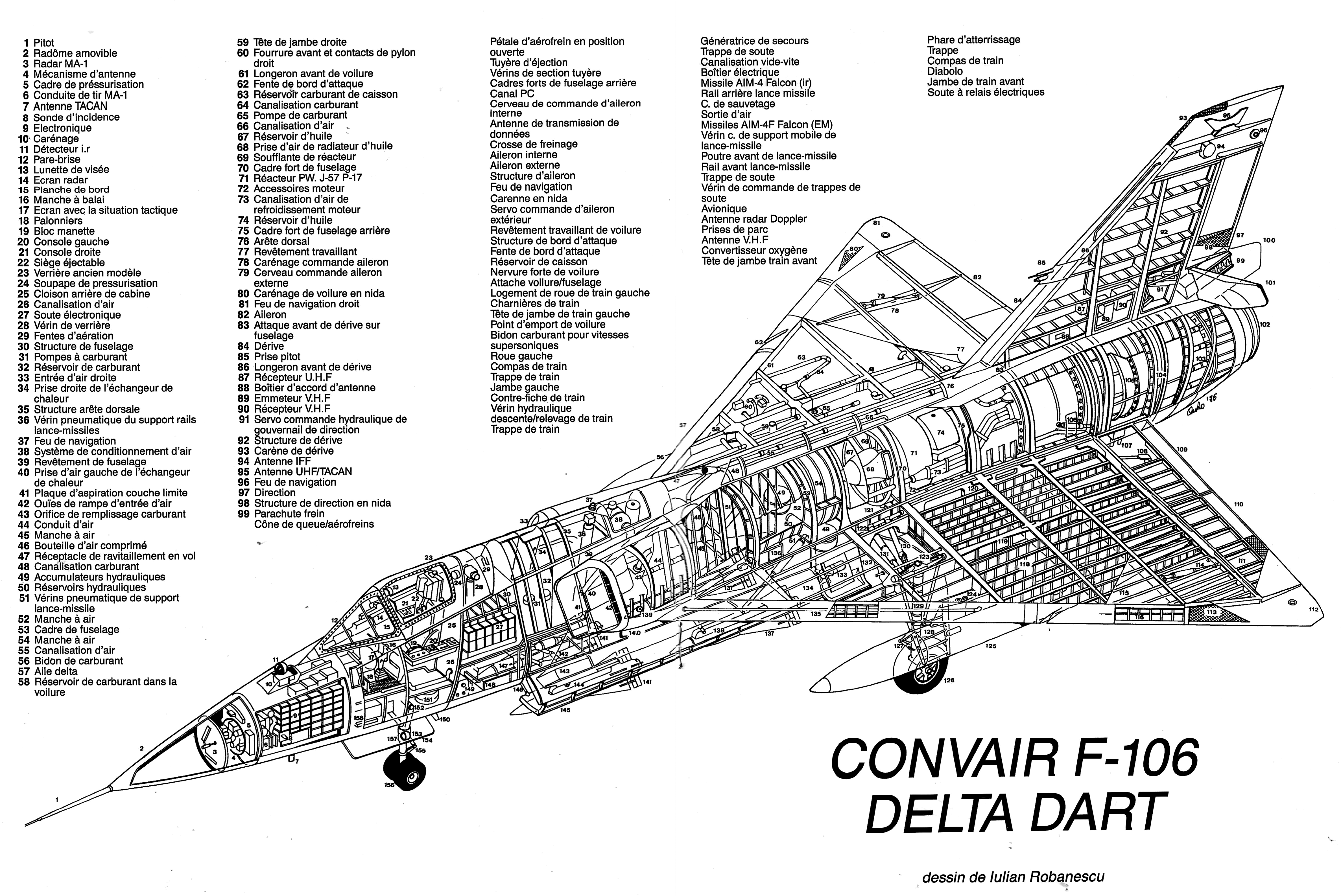

 Компоновочная схема

 Варианты окраски:

 F-106A ВВС США       Палитра крыла
 F-106A ВВС США      Палитра крыла
 F-106B ВВС США      Палитра крыла







Список источников:

Андрей Фирсов. Истребители сотой серии
Эдмунд Цихош. Сверхзвуковые самолеты
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Airlife. Peter R. Foster. Century series fighters
Rene J. Francillon. McDonnell Douglas Aircraft Since 1920
W. Green, G. Swanborough. The Complete Book of Fighters
Joe Baugher. Encyclopedia of American Military Aircraft. Convair F-106 Delta Dart
USAF Museum. Aircraft Virtual Gallery. McDonnell F-106 Delta Dart
