    Д-30 II серии

Страна: СССР (Россия)
Тип: Турбореактивный двухконтурный двигатель

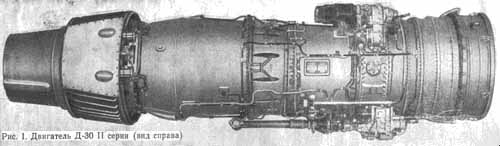

Д-30 II серии  представляет собой двухконтурный, двухвальный турбореактивный двигатель с двухкаскадным компрессором и смешением потоков наружного и внутреннего контуров. Этот двигатель является дальнейшим развитием двигателя Д-30 I серии. Двигатель Д-30 II серии имеет реверсивное устроийство и воздушный стартер для его запуска.



Двигатель состоит из следующих основных узлов:

  • первого каскада компрессора;

  • разделительного корпуса;

  • второго каскада компрессора;

  •  камеры сгорания;

  • первой и второй турбин;

  • реверсивного устройства;

  • агрегатов, обеспечивающих работу двигателя и самолета.











Основные технические данные двигателя
Условное обозначение двигателя Д-30 II серии
Тип двигателя Турбореактивный, двухконтурный, двухроторный с реверсом тяги
Направление вращения роторов двигателя (по полету) Левое
Суммарная степень повышения давления на взлетном режиме при стандартных атмосферных условиях (САУ) на земле 18,4 ± 0,2
Реверсивное устройство двигателя Двухстаторное с двумя отклоняющими решетками
Гарантийный ресурс двигателя Указан в формуляре
Максимальная тяга двигателя на земле при САУ, кгс:
- прямая тяга на взлетном режиме 6800-2%
- прямая тяга на малом газе 475
- обратная 2500 ± 3%
Габаритные размеры двигателя, мм:
- длина 4733,5 ± 10
- диаметр по входному корпусу первого каскада компрессора 1050
Сухая масса двигателя, кг 1865+2%
Полная масса двигателя с приборами и узлами, устанавливаемыми на двигатель, кг 1944+2%

Режимы работы двигателя в земных условиях (стандартные атмосферные условия)

Режим работы

Число оборотов ротора компрессора I каскада, % (100%=8521 об/мин)

Число оборотов ротора компрессора II каскада, % (100%=11677 об/мин)

Средняя температура газа за турбиной, ¦C (не более)

Время непрерывной работы, мин

Взлетный 90,0-92,0 (7750 ¦ 75) 98,0-99,5 (11620 +50/-100) 620 не более 5
Номинальный 79,5-81,5 (6850 ¦ 75) 92,5-94,0 (10850 +50/-100) 530 не ограничено
0,88 номинального 76,0-78,0 (6650 ¦ 75) 90,5-91,6 (10600 +50/-100) 495 не ограничено
0,7 номинального 70,0-72,0 (6050 ¦ 75) 87,0-88,5 (10200 +50/-100) 450 не ограничено
0,6 номинального 66,5-68,5 (5750 ¦ 75) 85,0-86,0 (9950 +50/-100) 420 не ограничено
0,53 номинального 63,5-65,5 (5500 ¦ 75) 83,5-84,5 (9750 +50/-100) 400 не ограничено
Малый газ   61,0-62,5 (7200 ¦ 100) 360 не ограничено
Максимальной обратной тяги 91,5-94,0 91,5-94,0 (10800 ¦ 150) 520 2

Режимы работы двигателя в высотных условиях (H=11000 м, M=0,74 при ст.атм. условиях)

Режим работы

Число оборотов ротора компрессора I каскада, % (100%=8521 об/мин)

Число оборотов ротора компрессора II каскада, % (100%=11677 об/мин)

Средняя температура газа за турбиной, ¦C (не более)

Время непрерывной работы, мин

Взлетный 92,2-98,1 (7900 +50/-25) 97,5-98,5 (11370 +50/-100) 635 не более 5
Номинальный 86,5-88,5 (7450 ¦ 75) 92,5-94,0 (10850 +50/-100) 540 не ограничено
0,88 номинального 83,5-88,5 (7180 ¦ 75) 90,5-91,5 (10600 +50/-100) 505 не ограничено
0,7 номинального 78,0-80,0 (6720 ¦ 75) 87,5-88,5 (10200 +50/-100) 460 не ограничено
0,6 номинального 75,0-76,5 (6450 ¦ 75) 85,0-86,0 (10000 +50/-100) 430 не ограничено
Малый газ   61,0-62,5 (7200 ¦ 100) 360 не ограничено
