   KC-10 Extender

Разработчик: McDonnell Douglas
Страна: США
Первый полет: 1980
Тип: Стратегический самолет топливозаправщик
  ЛТХ     Доп. информация



В 1977 году специалисты ВВС США провели сравнительный анализ гражданских широкофюзеляжных самолетов Boeing 747 и McDonnell Douglas DC-10 с целью определения, который из них лучше подходит для создания на его базе самолета для дозаправки в воздухе самолетов стратегической, тактической и вспомогательной авиации США, а также перебросок войск, грузов и военной техники. В результате исследований по программе АТСА (Advanced Tanker/Cargo Aircraft) было установлено, что конструкция DC-10-30СF обеспечивает лучшие возможности для создания такого самолета. Фирме McDonnell Douglas был выдан соответствующий контракт на разработку и производство 60 самолетов-заправщиков, получивших обозначение KC-10 Extender. Опытный образец самолета совершил первый полет 12 июля 1980 г. Поставки начались 17 марта 1981 г. и завершились в 1989 г. после постройки 60 самолетов.

Конструктивно КС-10 в значительной степени аналогичен своему гражданскому аналогу DС-10. Это широкофюзеляжный моноплан с низкорасположенным стреловидным крылом (угол стреловидности по 1/4 хорд равен 35°). Шасси трехстоечное. Носовая стойка имеет 2 колеса, основные стойки - четырехколесные тележки. Силовая установка состоит из трех турбореактивных двигателей CF6-50C2 с максимальной тягой 23815 кгс. Два двигателя расположены на пилонах под крыльями, а третий - над задней частью фюзеляжа Кабина летчиков находится в носовой части фюзеляжа.

Особенностью этого самолета-заправщика является то, что кроме топлива, он способен перевозить значительное количество грузов, для размещения которых в верхней части фюзеляжа имеется грузовая кабина площадью 305 м2. Здесь могут быть размещены около 77 т груза (27 стандартных поддонов 463L) и до 80 человек личного состава. Для погрузки и выгрузки используется находящийся в носовой части фюзеляжа по левому борту люк размером 3,55 х 2,59 м.

Под грузовой кабиной находятся семь мягких топливных баков общей емкостью 53,3 т. С учетом крыльевых топливных баков самолет может принять на борт 161,5 т топлива. Для передачи топлива в воздухе самолет имеет телескопическую штангу длиной 17 метров, топливозаправочный агрегат с гибким шлангом в хвостовой части фюзеляжа справа от заправочной штанги и два контейнерных топливозаправочных агрегата с гибкими шлангами. Таким образом одновременно могут заправляться 2-3 самолета. Преимущества такой концепции заправщик - транспортный самолет особенно наглядно проявляются при использовании КС-10 для перебазирования авиационных подразделений: заправщик не только обеспечивает самолеты топливом, но и одновременно перебрасывает на новое место базирования необходимое аэродромное оборудование и обслуживающий персонал.

Часть гражданских самолетов DC-10 были так же переоборудованы в топливозаправщики и под обозначением KDC-10 поставлялись в ВВС Нидерландов.

Конструкция самолета.

Самолет нормальной схемы с низкорасположенным крылом и тремя двигателями. По конструкции идентичен на 88% грузопассажирскому самолету DC-10-30CF и отличается оборудованием, дополнительными топливными баками, наличием огней наведения для заправляемых самолетов и отсутствием большей части окон и нижних грузовых дверей.

Крыло - трапециевидное, каждая консоль снабжена двумя секциями элеронов, закрылками у корня крыла и предкрылками по всему размаху крыла. Хорда крыла у корня 10,71 м, на концах 2,73 м, удлинение крыла 7,5. Общая площадь элеронов 17,74 м2, закрылков 62,1 м2, отклоняемых предкрылков 43,84 м2, интерцепторов 12,73 м2. Длина фюзеляжа 51,97 м, максимальная ширина 6,02 м.

Кабина летного экипажа трехместная. В основной кабине имеются пять пассажирских дверей. При использовании самолета в грузовом варианте в кабине могут размещаться 25 платформ размерами 2,23х2,74 м при двух проходах по бокам фюзеляжа или 27 платформ с одним проходом по правому борту. Грузовая открывающаяся вверх дверь размерами 2,59х3,56 м находится в передней части фюзеляжа по левому борту и обеспечивает погрузку стандартных платформ 463L, крупногабаритных грузов или колесной техники. Для перемещения грузов используется лебедка. В передней части основной кабины возможно размещение ограниченного числа обслуживающего персонала. В задней нижней части фюзеляжа имеется герметический отсек с рабочими местами оператора заправочной штанги, инструктора и курсанта-наблюдателя. Доступ в этот отсек осуществляется из верхней основной кабины. Окно на рабочем месте оператора и установленный на самолете перископ обеспечивают хороший обзор.

Размах стабилизатора 21,69 м. Площадь киля 45,92 м2, руля направления 10,29 м2, стабилизатора 96,6 м2, рулей высоты 27,7 м2.

Конструкция шасси такая же, как у самолета DC-10-30CF. Давление в пневматиках повышено: в носовых до 13,4 кгс/см2, основных - до 14,1 кгс/см2, центральных - до 10,9 кгс/см2. Дисковые тормоза с автоматом торможения фирмы Гудъир. База шасси 22,05 м, колея 10,57 м.

Силовая установка - ТРДД Дженерал Электрик CF6-50C2 (3 х 23815 кг) в двух в подкрыльных гондолах, одного в корневой части киля. Длина двигателя 4394 мм, максимальная высота (по редуктору) 2675 мм, сухая масса 3960 кг. Расход воздуха 591 кг, степень двухконтурности 5,7, степень повышения давления 29,1. Максимальная температура перед турбиной 1330 град С. Удельный расход топлива на взлетном режиме 0,371 кг/кгс-ч. кгс).

Основная топливная система включает три главных топливных бака-отсека и вспомогательный бак-отсек в центроплане и имеет общую емкость 132330 л (108060 кг). В нижней части фюзеляжа установлены семь (три перед крылом, четыре за ним) дополнительных мягких топливных баков фирмы Гудъир общей емкостью 68610 л (53445 кг). Топливо во всех баках может использоваться для питания двигателей и для передачи другим самолетам. Для повышения безопасности при аварийной посадке с убранным шасси пол отсеков с топливными баками имеет усиливающие балки, днище первого бака за крылом имеет энергопоглощающее покрытие. Установлен маслобак емкостью 34,1 л.

Взамен снятого коммерческого оборудования установлены радионавигационная система TACAN, КВ-радиостанция, радиостанция дециметрового диапазона, система кодированной связи и система опознавания. Имеется модифицированный вариант метеорадиолокатора, установленного на DC-10.

В отличие от других заправщиков самолет КС-10 имеет оборудование для заправки как с помощью заправочной штанги (самолетов ВВС США), так и с помощью системы шланг-конус (самолетов ВМС и корпуса морской пехоты США, а также стран НАТО). Телескопическая заправочная штанга фирмы Макдоннелл-Дуглас имеет в убранном/полностью выпущенном положении длину 11,1/17,8 м. Большая часть топливозаправочных операций осуществляется при длине штанги около 15,3 м. При установлении контакта с заправляемым самолетом штанга может перемещаться в поперечном направлении в диапазоне 10 град., после установления контакта и в процессе перекачки топлива - в пределах 25град. Установлена цифровая электродистанционная система фирмы Сперри, обеспечивающая управление штангой по тангажу и крену (с помощью руля высоты и двух рулей направления) и ее выдвижением; предусмотрено автоматическое уменьшение нагрузок на штангу (устранение ее изгиба) во время контакта с заправляемым самолетом. Оператор управляет заправкой в сидячем положении (в отличие от положения лежа ничком на заправщике КС-135). Производительность системы заправки топливом в полете 5678 л/мин, система рассчитана на номинальное давление 3,5 кгс/см2 и максимальное давление 8,4 кгс/см2. В нижней правой части фюзеляжа рядом с заправочной штангой установлен также шланговый агрегат для заправки методом шланг-конус. Предусмотрена приемная горловина для заправки в полете самого заправщика.

Последний самолет КС-10А был поставлен с оборудованием для дополнительной установки двух подкрыльных контейнеров Флайт Рифьюелинг Мк.32В с системами заправки шланг-конус производительностью 1590 л/мин и таким образом может одновременно заправлять в полете три самолета. Аналогичной модификации предполагалось подвергнуть все ранее построенные самолеты.


 ЛТХ:
Модификация   KC-10A
Размах крыла, м   47.34
Длина самолета,м   55.35
Высота самолета,м   17.70
Площадь крыла,м2   358.69
Масса, кг
  пустого самолета   108891
  максимальная взлетная   267620
Внутреннее топливо, кг   161508
Тип двигателя   3 ТРДД General Electric CF6-50C2
Тяга, кН   3 х 233.53
Максимальная скорость, км/ч   982
Крейсерская скорость, км/ч   908
Практическая дальность, км   18503
Дальность действия, км   7042
Практический потолок, м   10180
Экипаж, чел   3 + 3 оператора
Полезная нагрузка:  Номинальная: 76843 кг топлива или груза
 Максимальная: 90700 кг топлива


 Доп. информация :


  Фотографии:

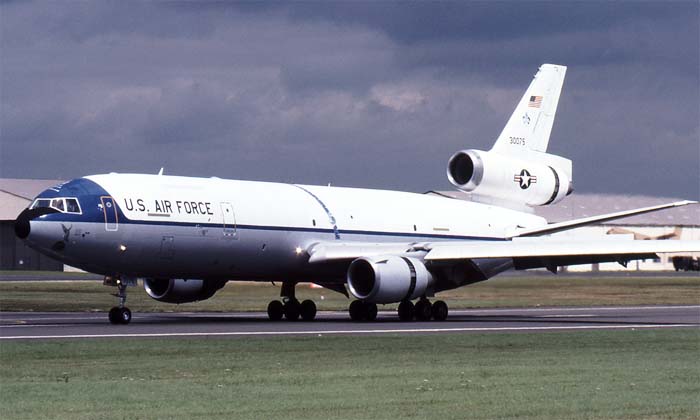

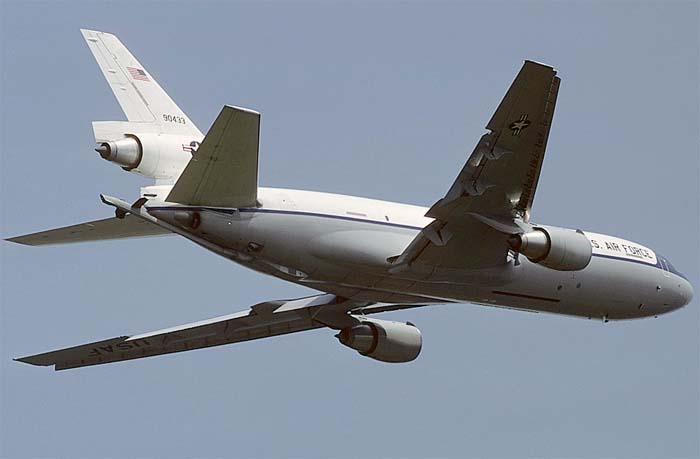

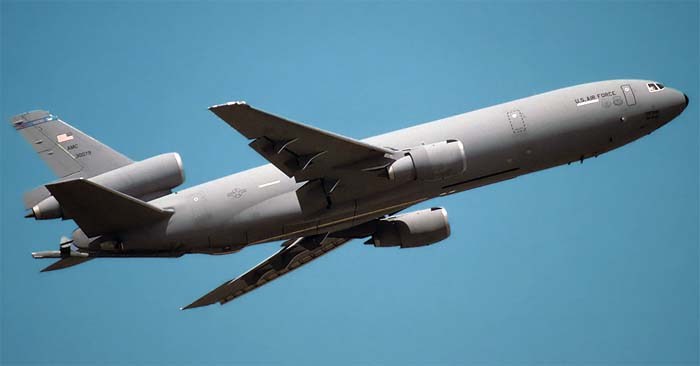

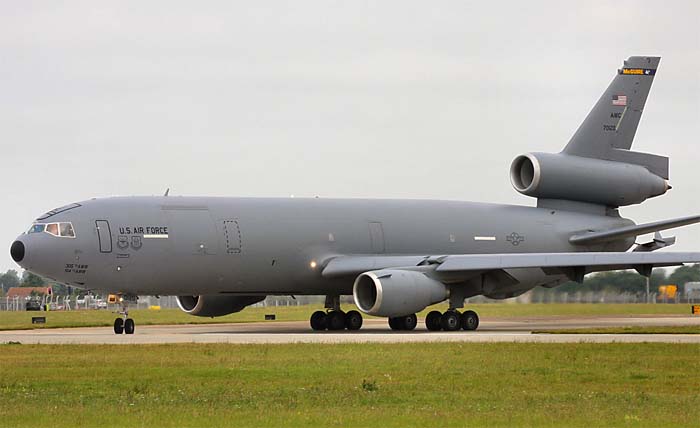

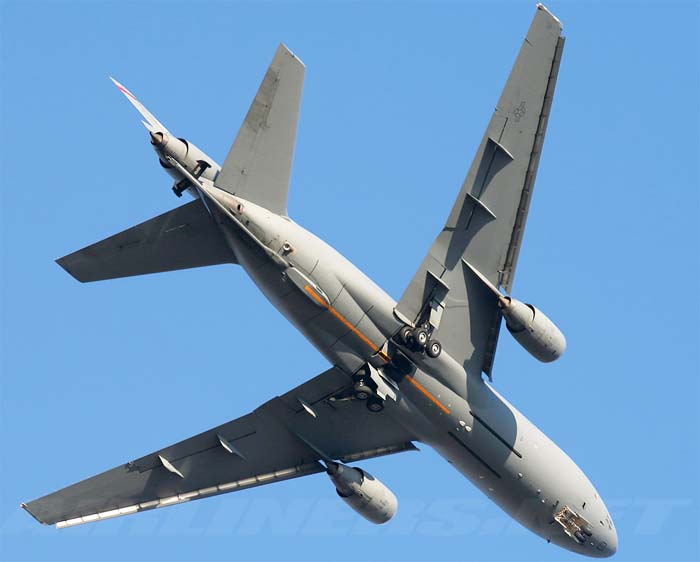

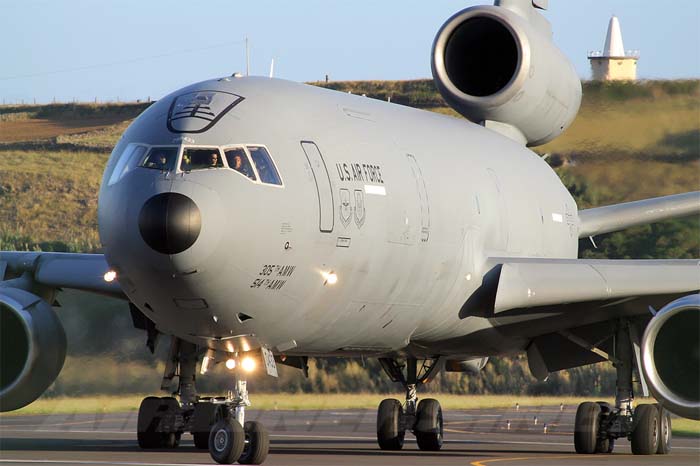

 KC-10A    (c)  Tom Edvardsson
 KC-10A    (c)  Alex Christie
 KC-10A    (c)  Paulo Santos
 KC-10A    (c)  Mike Freer
 KC-10A     (c)  Mark Van Der Vliet
 KC-10A     (c)  Andres Contador

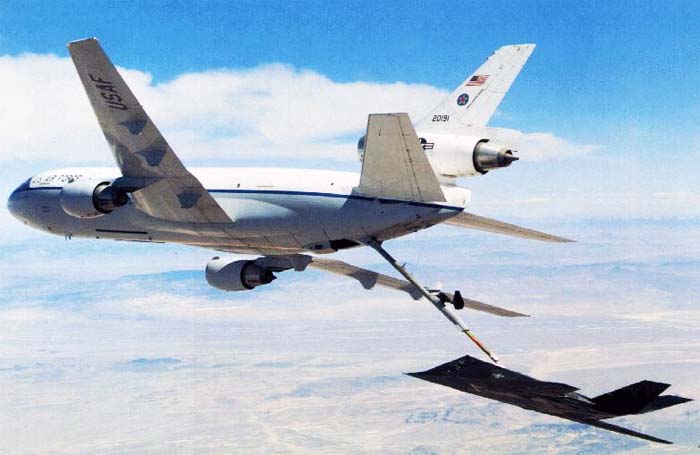

 Заправка F-117 от KC-10A

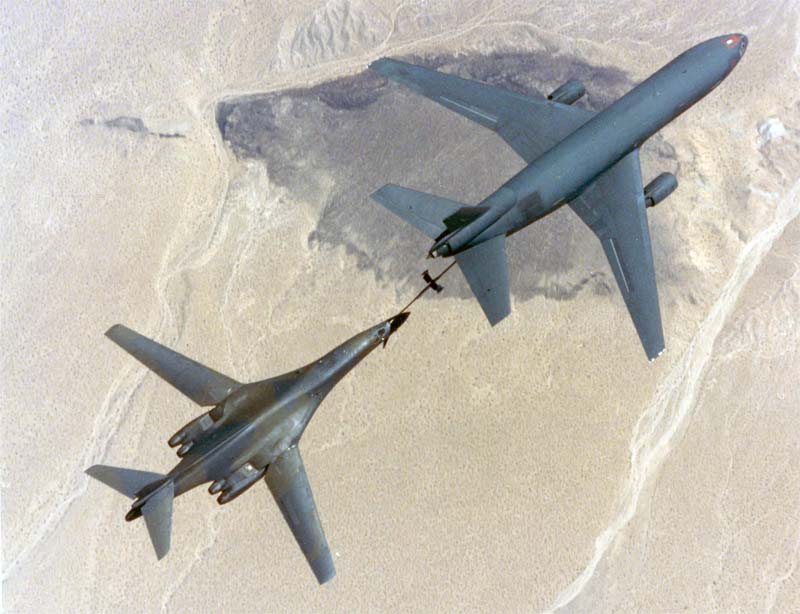

 Заправка B-1B от KC-10A

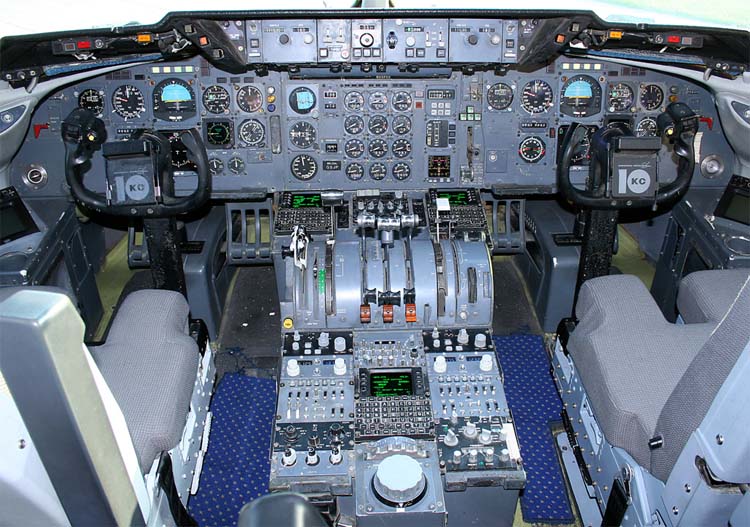

 Кабина пилотов KC-10A    (c) Wojciech Stawski

  Схемы:

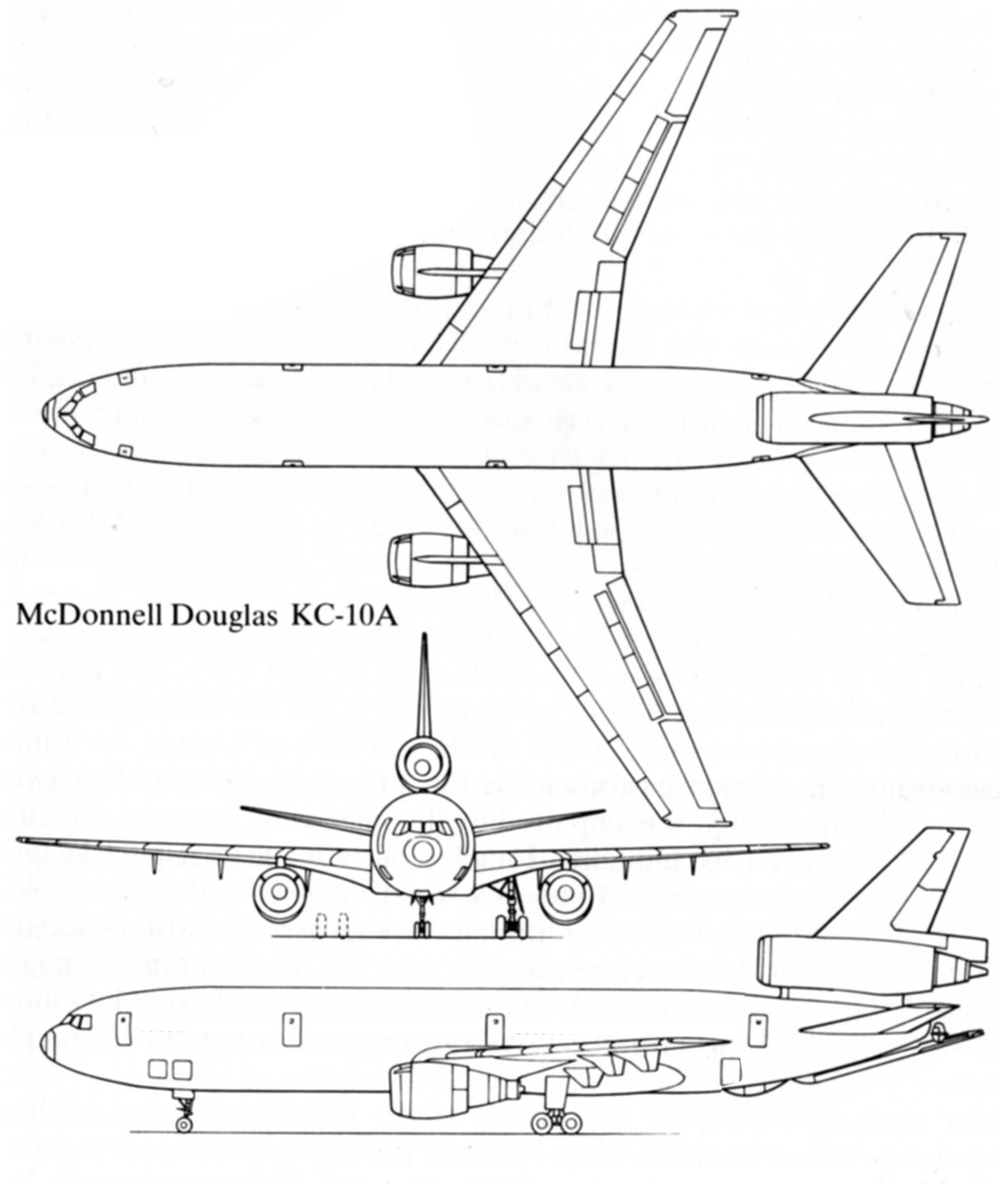

 KC-10A   (c) Putnam
 Компоновочная схема

  Варианты окраски:

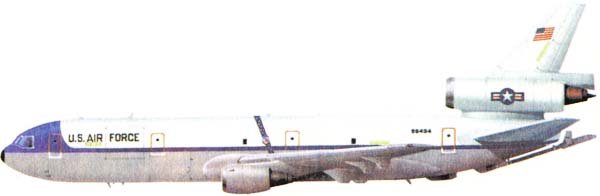

 KC-10A







Список источников:

Иван Кудишин. Боинг (МакДоннелл Дуглас) КС-10А "Икстендер"
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
Warplanes. Modern Fighting aircraft
AeroFax. Arthur A.C. Steffan. McDonnell Douglas DC-10 and KC-10
Putnam. Rene J. Francillion. McDonnell Douglas Aircraft since 1920
