   NC.223

Разработчик: Farman
Страна: Франция
Первый полет: 1938
Тип: Ночной бомбардировщик
  ЛТХ     Доп. информация



Хотя из обозначения можно было бы сделать вывод, что F.223 (он же NC.223) является продуктом совершенствования F.222, на самом деле этот тяжелый бомбардировщик сохранил лишь общую компоновку своего предшественника, уже явно устаревшего к тому времени. Последняя машина такого класса, спроектированная компанией "Фарман" перед национализацией, включившей фирму в концерн SNCAC, сочетала в своей конструкции одновременно архаичные и современные черты. Аэродинамически чистое с довольно большим удлинением крыло подпиралось устарелой системой подкосов, на которых держались мотогондолы с тандемными парами двигателей, а фюзеляж имел прямоугольное сечение с плоскими бортами.

F.223 сконструировали в 1936 г. в качестве потенциального преемника F.222, строившегося для французских ВВС. Однако внушительная расчетная дальность, которую можно было достичь, заменив бомбовую нагрузку дополнительным топливом, привела к тому, что французское министерство авиации заказало опытный образец, F.223.1 No. 01, в виде дальнего почтового самолета. Эта машина, получившая обозначение F-APUZ, совершила первый полет в Туссу-ле-Нобль в июне 1937 г. Ее пилотировал Люсьен Купэ. На этом самолете стояли четыре 12-цилиндровых двигателя жидкостного охлаждения Испано-Сюиза 12 Xirsl мощностью по 720 л.с. После поглощения фирмы "Фарман" концерном SNCAC 1 марта 1937 г. машину переименовали в NC.223.1. 17 октября на ней установили мировой рекорд, пролетев 1 ООО км с нагрузкой 10 т при средней скорости 263 км/ ч. NC.223.1, получивший имя "Шеф-пилот Лорен Гуэрро", обладал дальностью 8000 км. Впоследствии компания "Эр Франс" использовала этот самолет на линии через Южную Атлантику.

Второй построенный самолет, NC.223 No.01, являлся фактически первым опытным образцом бомбардировщика. Он был внешне похож на почтовый самолет. Единственным существенным отличием можно считать мотоустановку. На No 01 стояли четыре 14-цилиндровых двухрядных звездообразных двигателя воздушного охлаждения Испано-Сюиза 14АА, развивавших 1000 л.с. на высоте 4000 м. Этот самолет взлетел в Туссу-ле-Нобль 18 января 1938 г. После заводских испытаний 31 мая его перегнали в СЕМА. Однако, низкая надежность моторов 14АА явилась причиной постоянных перерывов в программе полетов. 18 июня опытный самолет вернули в SNCAC для установки 12-цилиндровых двигателей жидкостного охлаждения Испано-Сюиза 12 Y29, развивавших мощность 910 л.с. на взлете и 920 л.с. на высоте 3345 м Одновременно проектировали модификацию NC.223.2 со звездообразными моторами. Этот вариант постепенно зашел в тупик. Но из-за формального существования его, переделанный опытный образец назвали NC.223.3 No.01.

Летные испытания NC.223.3 шли успешно до 23 декабря 1938 г., когда во время высотного полета намертво замерзли гидроцилиндры шасси, что привело к аварии при посадке, во время которой самолет получил некоторые повреждения. Этот случай задержал завершение летных испытаний до 4 февраля 1939 г. В СЕМА самолет повторно прибыл только 27 марта. К этому времени министерство авиации уже заказало первую серию из восьми бомбардировщиков NC.223.3 BN5. Производство развернули в Бийянкуре, где в конце 1939 г. собрали первый самолет. В воздух он поднялся в Туссу-ле-Нобль. Второй серийный NC.223.3 взлетел 10 января 1940 г., а восьмой бомбардировщик, последний в первой серии, последовал за ними 28 марта. Завод продолжил работу, выполняя новый заказ, выданный в предыдущем году.

На серийных NC.223.3, так же как и на опытных, стояли моторы Испано-Сюиза 12Y29. Они размещались в мотогондолах попарно; в каждой гондоле находился один двигатель с толкающим и один с тянущим винтом. Крыло цельнометаллической конструкции имело три лонжерона, связанных ферменными нервюрами. Вся обшивка крыла была гладкой дюралевой. Крыло делилось на две части, крепившиеся напрямую к главным шпангоутам фюзеляжа. От мотогондол шло по одному подкосу к крылу. Сами мотогондолы, в свою очередь, соединялись системой подкосов с фюзеляжем.

Основные стойки шасси гидроприводом поднимались вперед в отсеки в мотогондол между двигателями. Фюзеляж прямоугольного сечения имел цельнометаллическую конструкцию с несущей дюралевой обшивкой. Штурман-бомбардир сидел в самом носу самолета. У него на подвижной установке стоял 7,5-мм пулемет. Радист располагался тоже в носовой части, впереди и ниже пилотской кабины, в которой бок о бок сидели два летчика. Бомбоотсек разделялся вдоль на две половины шедшим по оси пешеходным мостиком. В верхней и нижней турелях стояли 20-мм пушки HS404. Все бензобаки находились в крыле, их общая емкость составляла 6000 л.

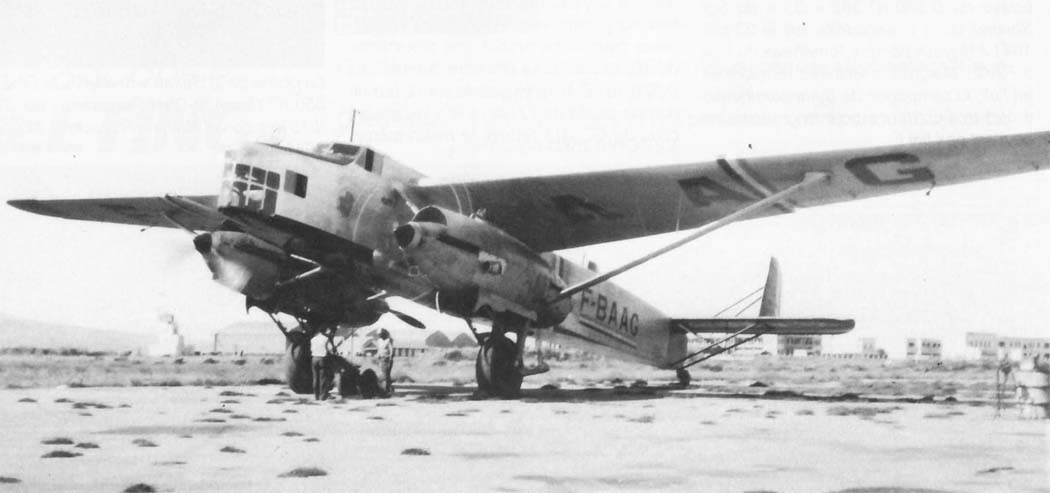

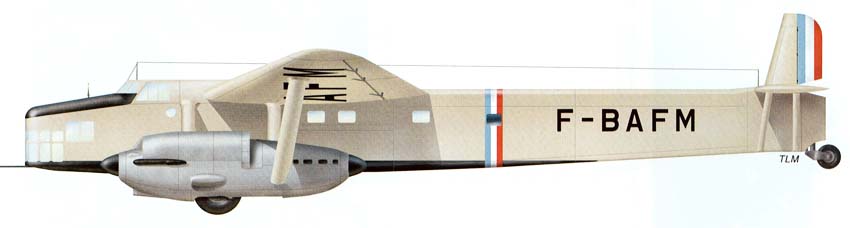

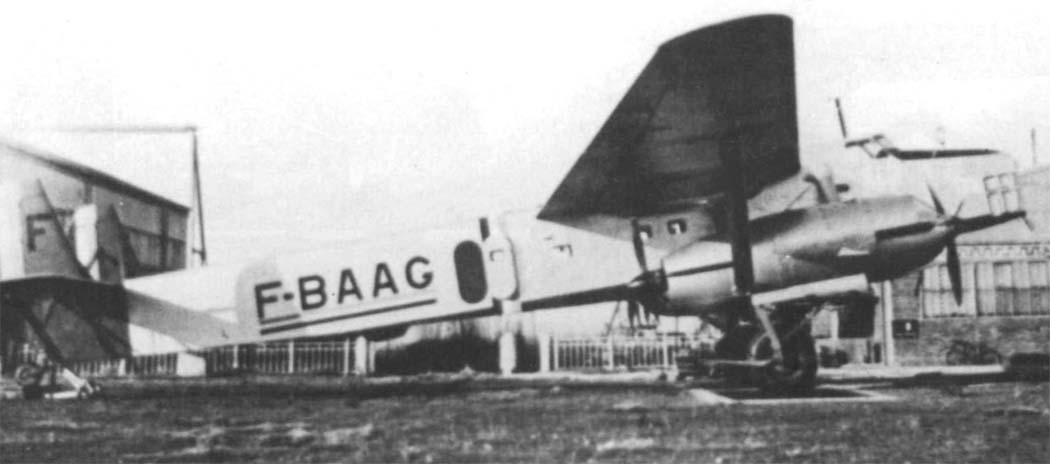

Первые два бомбардировщика NC.223.3 передали группе GB 1/15 24 мая 1940 г. Они вместе с F.222 этой части участвовали в ночных налетах на Германию в первые недели июня. 15 июня, когда GB 1/15 получила приказ перелететь в Северную Африку, эта часть обладала четырьмя NC.223.3 (с заводскими No. 2, 4, 8 и 9). Вторая группа тяжелых бомбардировщиков, GB II/15 приняла столько же NC.223.3. Но в боевых операциях они не участвовали, поскольку экипажи как раз переучивались на новую технику, когда и эту группу направили в Африку. Один из четырех самолетов (No. 4) пришлось оставить по пути из-за повреждений, полученных при неудачной посадке в Сен'Яне. В июле 1940 г. группа GB 1/15 получила приказ сдать три NC.223.3 авиакомпании "Эр Франс" для переделки в почтовые самолеты большого радиуса действия. Самолеты с номерами 2,8 и 9 получили соответственно гражданские обозначения F-BAFM, F-BAFR и F-BAGR. Группа GB 11/15 тоже отдала один из своих NC.223.3 (No.10) "Эр Франс". Он превратился в F-BAAG. Все эти самолеты оборудовали креслами для восьми пассажиров и дополнительными топливными баками в бомбоотсеке, увеличившими запас до 3400 л.

Еще один NC.223.3 попал в Ливан и затем эксплуатировался как транспортный силами "Свободной Франции" с гражданскими обозначениями FL-AFM. Он работал на трассах, связывавших Ливан, Мадагаскар и Центральную Африку.

Оставшиеся машины вместе с F.222 и F.224 служили в транспортной группе GB 1/15 авиации Виши на базе Сале в Марокко, а затем Мезон-Бланш под Алжиром. Это была та же GB 1/15, которую превратили в транспортную с 10 октября 1940 г. В нее влились и NC.223.3 из GB II/15, расформированной 30 сентября 1940 г.






 ЛТХ:
Модификация   NC.223.3 BN5
Размах крыла, м   33.60
Длина, м   22.00
Высота, м   5.10
Площадь крыла, м2   132.60
Масса, кг
  пустого самолета   9000
  нормальная взлетная   18000
Тип двигателя   4 ПД Hispano-Suiza 14Aa-08
Мощность, л.с.   4 х 1100
Максимальная скорость , км/ч   420
Крейсерская скорость , км/ч   330
Практическая дальность, км   2400
Максимальная скороподъемность, м/мин
Практический потолок, м   8000
Экипаж   5-6
Вооружение:   три 7.5-мм пулемет МАС 1934 в носовой части,
  одна 20-мм пушка HS 404 в надфюзеляжной и полуубирающейся подфюзеляжной турелях
  бомбовая нагрузка до 4190 кг.


 Доп. информация :


 Фотографии:

 NC.223.1-01
 NC.223.1
 NC.223.1 Air France

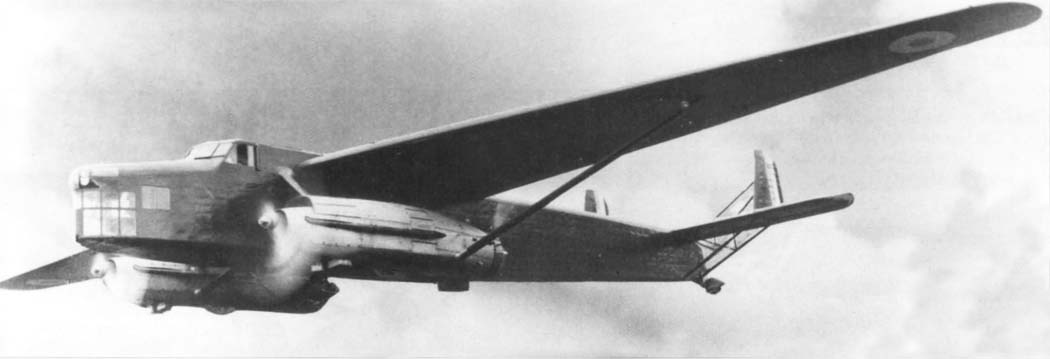

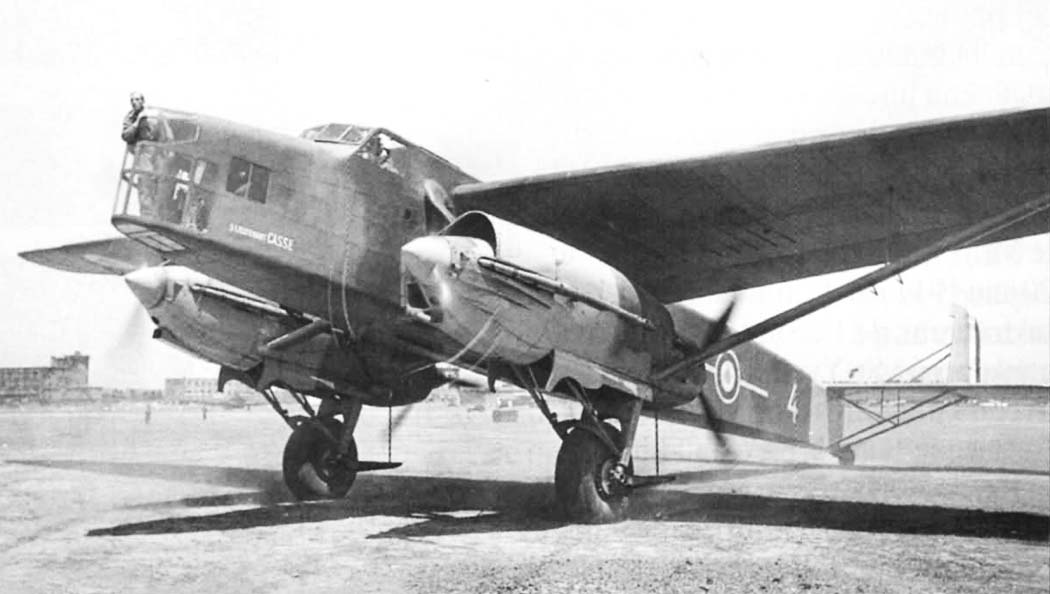

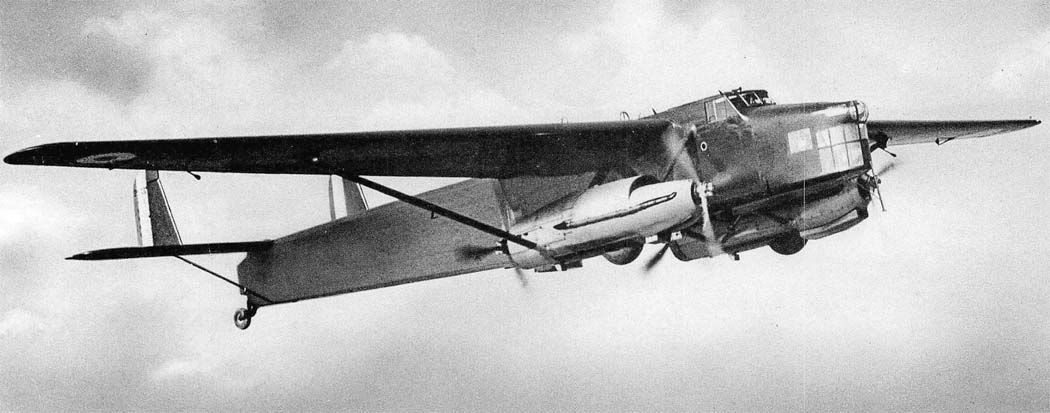

 NC.223.3
 NC.223.3
 NC.223.3
 NC.223.3
 NC.223.3 Air France

 Схемы:

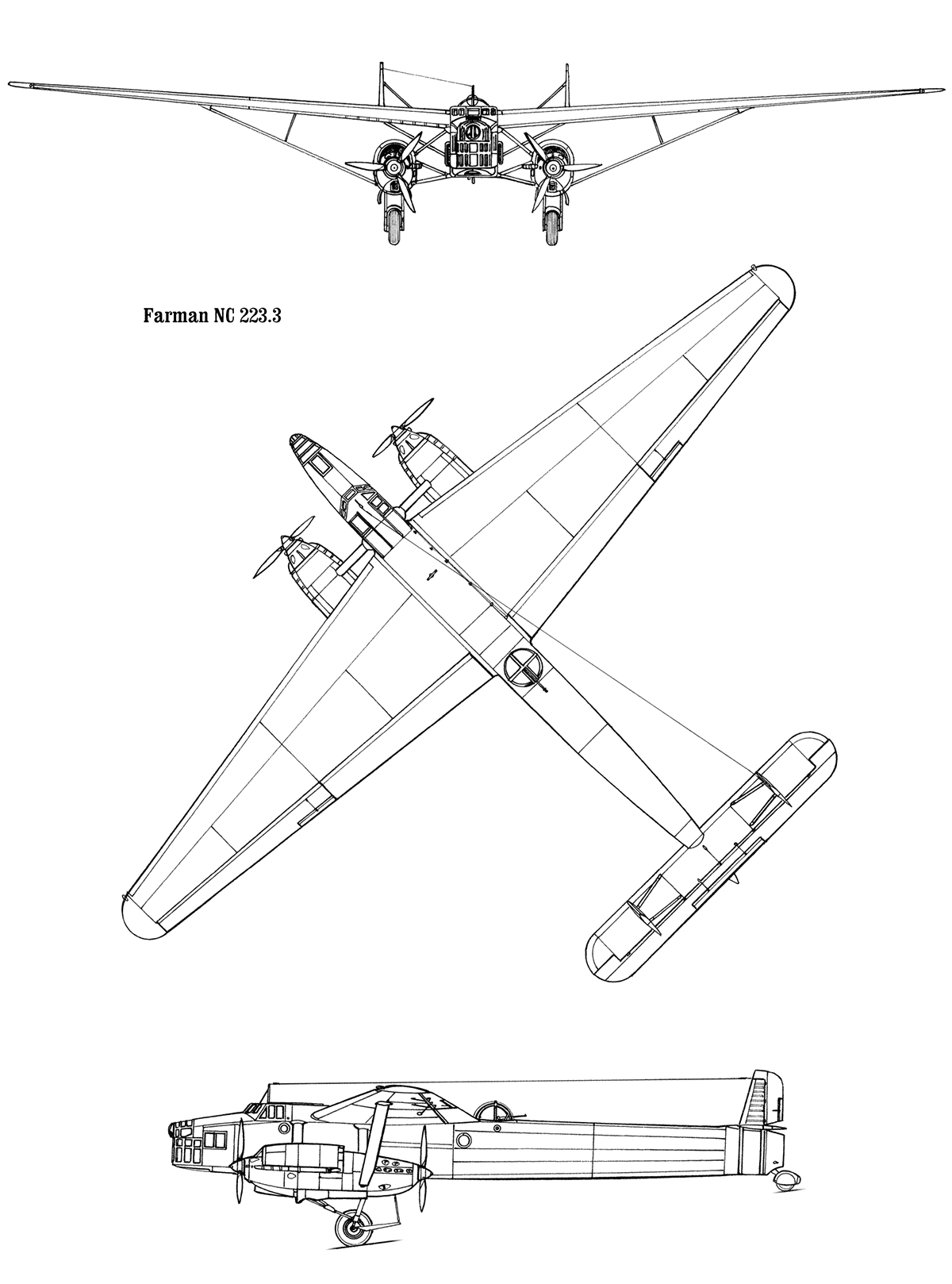

 NC.223.3

 Варианты окраски:

 NC.223.1-01
 NC.223.1 морской авиации Франции

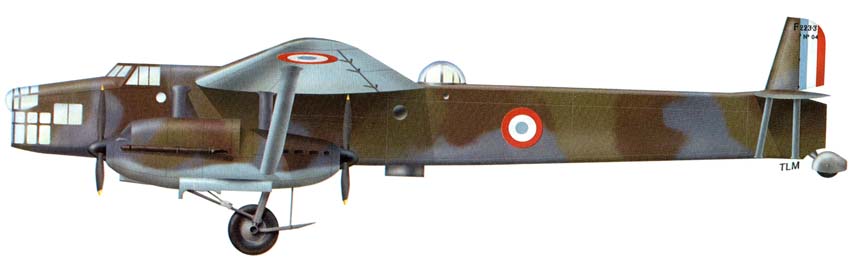

 Прототип бомбардировщика NC.223.3 BN.5

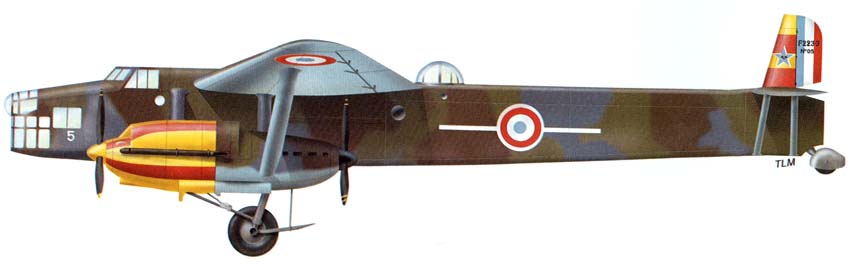

 NC.223.3  GT I/15
