   MB.175

Разработчик: Bloch
Страна: Франция
Первый полет: 1939
Тип: Бомбардировщик
  ЛТХ     Доп. информация



Отличные летные данные, прекрасные маневренность и управляемость, прочность планера, продемонстрированные опытным разведчиком Блок MB.174-01 еще в самом начале программы летных испытаний в январе 1939 г. воодушевили группу Анри Деплана на создание специализированного бомбардировочного варианта самолета. С точки зрения первоначального назначения машины нецелесообразно было брать на борт бомбы калибром более 50 кг, но по мнению штаба ВВС бомбардировщик должен был обладать способностью нести бомбы в 100 и 200 кг. Для этого требовался немного более длинный бомбоотсек. Все отличия между разведчиком MB.174 и бомбардировщиком MB. 175 проистекали именно из необходимости увеличения бомбоотсека на последнем.

Эта задача усложнялась тем, что бомбовый отсек спереди и сзади ограничивался проходящими насквозь через фюзеляж лонжеронами центроплана. Поэтому пришлось спроектировать новый центроплан, являвшийся одновременно интегральной частью фюзеляжа. Требовалось расширить межлонжеронное пространство до получения заданной длины бомбоотсека. Передний лонжерон сдвинули слегка вперед, а задний - назад. Просвет увеличился примерно на 15%, но хорда крыла в корневой части удлинилась незначительно (с 3,06 м до 3,23 м). Перемещение лонжеронов частично скомпенсировали сужением отъемного носка и задней части крыла. Хорду щитков уменьшили, но одновременно увеличили размах. Прозрачные секции фонаря кабины, крепившиеся к основным шпангоутам (лежавшие в плоскости лонжеронов), тоже соответственно нарастили. Перемещение лонжеронов, аналогичное центроплану, произвели и в консолях. Это вынудило сдвинуть крыльевые пулеметы дальше от оси самолета и разместить их чуть впереди линии подвески элеронов. В итоге всех этих переделок общая площадь крыла возросла на 0,4 м2, а длина машины - на 0,19 м.

Общая конструкция MB. 175 совершенно не изменилась по сравнению с MB.174. Носовая часть фюзеляжа, включавшая пилотскую кабину, хвостовая часть, оперение, мотоустановка и шасси у обоих самолетов были общими. Это гарантировало простоту освоения нового бомбардировщика в производстве. В сентябре 1939 г., когда опытный образец MB. 175 находился в постройке, выдали заказ сразу на 1137 самолетов двух модификаций - MB. 175 с "Гном-Ронами" и MB.176 с амриканскими двигателями "Туин Уосп".

MB.176 ╧ 01 фактически предшествовал MB. 175 ╧ 01. Он взлетел в сентябре 1939 г. в Виллакублэ. Пилотировал машину Рене Ле Байл. В MB.176 ╧ 01 переделали один из MB. 174 установочной серии, поставив на него моторы Пратт-Уитни R-1830-SC3-G, развивавшие 1050 л.с. на взлете и 900 л.с. на высоте 3660 м. Серийные самолеты должны были иметь планер, идентичный МВ.175. MB.176 ╧ 01 испытывался летчиками СЕМА в Орлеане зимой 1939-40 гг. Летные данные при подъеме на высоту значительно ухудшались по сравнению с МВ.175. Причиной этого явилось сочетание меньшей тяги двигателей с аэродинамической асимметрией, вызванной тем, что валы обоих винтов вращались в одном и том же направлении. Максимальная скорость составляла всего 470 км/ч, в то время как у самолета с двигателями Гном-Рон 14N - 540 км/ч. Тем не менее, необходимо было экономно расходовать дефицитные моторы "Гном-Рон", которые требовались для других типов самолетов. Поэтому производство в Бордо начали именно с этой модификации. Первая машина, МВ.176ВЗ ╧ 201, сошла со сборочной линии в мае 1940 г. Но к моменту, когда 25 июня 1940 г. работу остановили, изготовили только пять самолетов этого типа. Выпустили также 23 МВ.175. Еще 200 бомбардировщиков находились в завершающих стадиях сборки, а на следующие 200 произвели большую часть узлов и агрегатов.

Хотя МВ.175ВЗ являлся бомбардировщиком, первый серийный самолет передали в мае 1940 г. в разведывательную группу GRII/52. До этого она летала на Потэ Р.63.11, которые довольно быстро проявили неспособность защищать себя от немецких истребителей ВП09Е. Подобно MB.174, новый бомбардировщик быстро завоевал популярность у летчиков французских ВВС, в первую очередь, за прекрасную управляемость в воздухе и на земле, а также за отличную маневренность. К июню 1940 г. GRII/52 получила 11 МВ.175 и лишь немногие из них потеряла в боевых операциях.

Впоследствии эта группа перелетела в Северную Африку. Несколько MB.175, готовых к военной приемке, стояли на заводском аэродроме в Бордо и их забрали с собой отступавшие авиачасти вместе с одним MB. 176. Последний попал в вооруженную MB. 174 группу GRI1/33 в Тунисе.

Группа GRII/52 располагалась на аэродроме Ла Сенья под Ораном, где большинство ее самолетов было уничтожено при налете англо-американской авиации в ноябре 1942 г. В январе 1943 г. эту часть в ожидании поступления "Мародэров" переучили на Дуглас DB7. Уцелевшие MB. 175 перешли к GRII/33. которая эксплуатировала их вместе с MB.174 и единственным MB.176 в период боев в Тунисе. 17 июля 1943 г. все самолеты передали школе штурманов в Марракеше.

Но на этом история MB. 175 не закончилась. В июле 1940 г. предприятия SNCASO в Бордо взяла под свой контроль немецкая фирма "Фокке-Вульф". После того как представители рейхминистерства авиации опробовали самолет и объявили его пригодным для применения в "люфтваффе" в качестве учебно-тренировочной машины для боевой подготовки, было разрешено возобновить производство. Завод в Бордо получил приказ собрать 200 MB.175 чем быстрее, тем лучше. С октября 1940 г. по июнь 1941 г. закончили и отправили в Германию 56 самолетов. Значительное количество бомбардировщиков было полностью укомплектовано и подготовлено к отправке и еще больше было практически доделано. Но в Бордо прибыл приказ демонтировать с MB. 175 моторы "Гном-Рон" вместе с винтами, радиаторами, капотами и всей проводкой и немедленно отгрузить это на один из заводов фирмы "Мессершмитт". Впоследствии ими оснастили военно-транспортные самолеты Me 323 "Гигант".

Лишив MB.175 мотоустановок, немцы столкнулись с новой проблемой -что делать с большим количеством самолетов без двигателей, скопившимся в Бордо. Поскольку имелся некоторый запас 12-цилиндровых моторов жидкостного охлаждения Испано-Сюиза 12 Y31, то их решили ставить на MB. 175, превратив их таким образом в MB. 177. "Испано" являлся не лучшим выбором, поскольку нуждался в совершенно иной мотораме. Более того, этот двигатель развивал мощность всего 830 л.с. на взлете и 860 л.с. на высоте 3250 м. Когда поздней осенью 1941 г. пробную переделку MB. 177 облетали, оказалось, что самолет обладает максимальной скоростью всего 470 км/ч на высоте 4000 м.

Испытания опытного образца заняли столько времени, что их так и не завершили к марту 1942 г., когда германское командование решило прекратить всю эту программу и высвободить производственные мощности для выпуска разведчиков Фокке-Вульф FW 189. Самолеты без моторов подарили правительству Виши, предписав вывезти их на завод в Шатеру.

Дело в том, что немного ранее секретариат авиации правительства коллаборационистов собрался заказать 300 MB. 175 именно в Шатеру. Немцы это разрешили. Ждали только прибытия необходимой оснастки и инструмента из оккупированной зоны. Теперь посчитали, что планеры из Бордо помогут выполнить часть заказа. Но французские власти приняли непостижимое решение: самолеты решили перегонять в Шатеру по воздуху. Бомбардировщики уже переоборудовали под установку моторов Испано-Сюиза 12 Y, но самих двигателей было всего полдюжины. В соответствии с возможностями их поставили на три самолета и перегнали эти машины на аэродром Деол в Шатеру. Там моторы демонтировали и отослали на грузовике обратно в Бордо для установки на следующих трех бомбардировщиках, В результате этой сложной процедуры за месяц в среднем перегоняли только три самолета. Когда немецкие войска в ноябре 1942 г. вступили на не оккупированную ранее территорию и прервали затянувшийся процесс, в Шатеру прибыли всего девять машин.

В Шатеру несколько месяцев потратили на проработку новой модификации МВ.175А. Был построен ее полно-размерный макет из дерева. Самолет теперь мог нести на внутренней подвеске две бомбы по 500" кг или одну торпеду весом 1150 кг снаружи. Также изучалась возможность переделки MB.175 в тяжелый истребитель для замены Потэ Р.631. Истребитель MB. 175B имел измененную носовую часть, вмещающую батарею из четырех пушек Испано S404 калибра 20 мм и четырех 7,5-мм пулеметов МАС1934 М39. Стандартное оборонительное вооружение бомбардировщика при этом сохранилось. Экипаж состоял только из двух человек. Предполагалось установить на истребителе два мотора Испано-Сюиза 12Z с турбонаддувом и непосредственным впрыском. Такой двигатель развивал 1300 л.с. на высоте 8000 м. До этого моторы Испано-Сюиза 12Y с турбонагнетателями "Браун-Бовери" хотели поставить на высотный бомбардировщик MB. 178, опытный образец которого начали собирать в Курбевуа в 1940 г.; работу тогда прервало вторжение немцев.

В Шатеру изготовляли наружные бомбодержатели для подвески 250-кг и 500-кг бомб на MB. 178 и MB. 175. Их морем доставляли в Северную Африку. Для "блоков" сконструировали аэродинамические тормоза, предназначенные для пикировщиков. Их в порядке эксперимента поставили на MB.175 ╧102, специально извлеченный из консервации в Перпиньяне. Он совершил первый полет с аэродинамическими тормозами 18 ноября 1942 г. Дальнейшее совершенствование MB.175 было прервано вторжением немцев в зону, контролировавшуюся правительством Виши и возобновилось только после освобождения.

Морская авиация стала проявлять интерес к MB.175 еще в 1940 г. Один самолет этого типа оборудовали торпедной подвеской и испытывали в Тафарауи летом 1941 г. Этот интерес не исчезал и далее, и в 1945 г. французский флот заказал 100 торпедоносцев МВ.175Т. Заднюю часть фюзеляжа изготовляли в Бужено, элероны и хвостовое оперение - в Сен-Назере, консоли крыла - в Рошфоре. Окончательную сборку осуществляли в Шатеру.

МВ.175Т ╧1, взлетевший 15 мая 1946 г., был внешне подобен бомбардировщикам выпуска 1940 г. 31-я и последующие машины получили измененные по форме и увеличенные по размеру килевые шайбы, впервые испытанные на MB. 174 ╧ 53. Поступление самолетов в части морской авиации началось в октябре 1946 г., когда флотилия 6F приступила к переходу на "блоки" (ранее она летала на американских "Вентурах"). Вооружение торпедоносцев состояло из двух смонтированных в крыльях 20-мм пушек Маузер MG151, такой же пушки на верхней турели SAMM -АВ201, восьми 90-мм неуправляемых ракет и одной торпеды весом 750 кг на торпедодержателях Алкан LBT 130 или трех глубинных бомб Мк.47 по 150 кг на бомбодержателях SADEA. Устанавливался английский радиолокатор Мк.ХII. В ходе серийного производства моторы Гном-Рон 14N54/55, дававшие 1150 л.с. на взлете и 900 л.с. на высоте 1500 м, заменили на 14N66/67, а затем на 14N70/71, развивавшие ту же мощность, но на высоте 2700 м. Бюджетные ограничения вынудили урезать первоначальный заказ до 80 самолетов. MB. 175 был окончательно снят с производства в 1950 г., примерно через 11 лет после того, как первый экземпляр этой машины поднялся в воздух в Виллакублэ.




 ЛТХ:
Модификация   MB.175
Размах крыла, м   17.95
Длина, м   12.25
Высота, м   3.55
Площадь крыла, м2   38.39
Масса, кг
  пустого самолета   5660
  нормальная взлетная   8025
Тип двигателя   2 ПД Gnome-Rhone 14N-48/49
Мощность, л.с.   2 х 1140
Максимальная скорость , км/ч   540
Крейсерская скорость , км/ч   395
Практическая дальность, км   1600
Максимальная скороподъемность, м/мин
Практический потолок, м   10900
Экипаж   3
Вооружение:   два 7,5-мм пулемета в носовой части, два 7,5-мм пулемета в верхней части фюзеляжа и  три 7,5-мм турельных пулемета в нижней части фюзеляжа;
 до 600 кг бомб.


 Доп. информация :


  Фотографии:

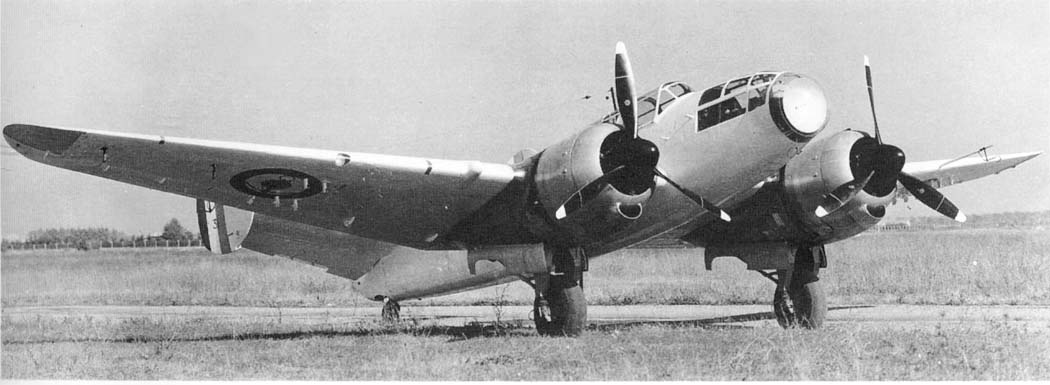

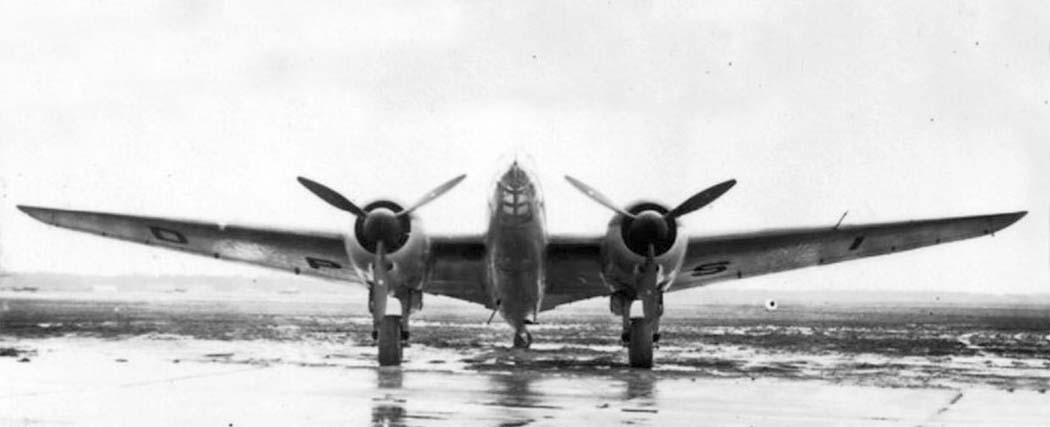

 MB.175

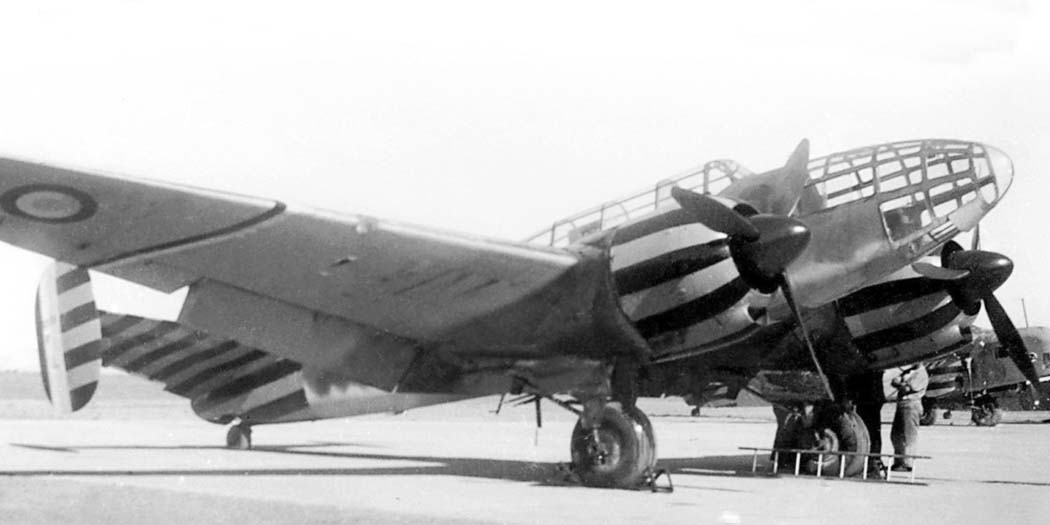

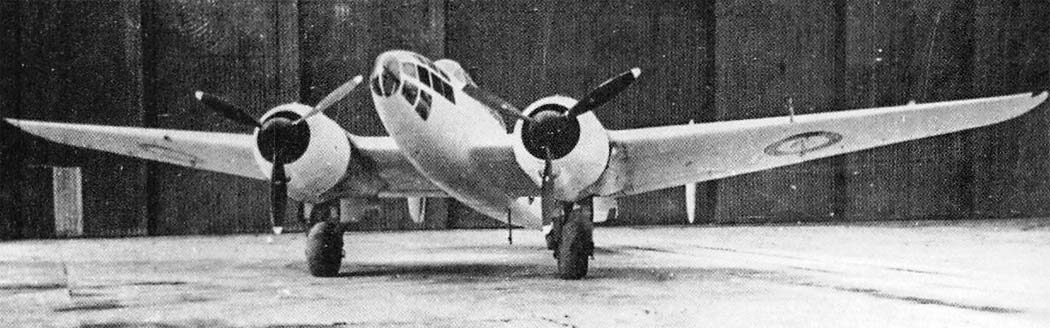

 MB.175B3

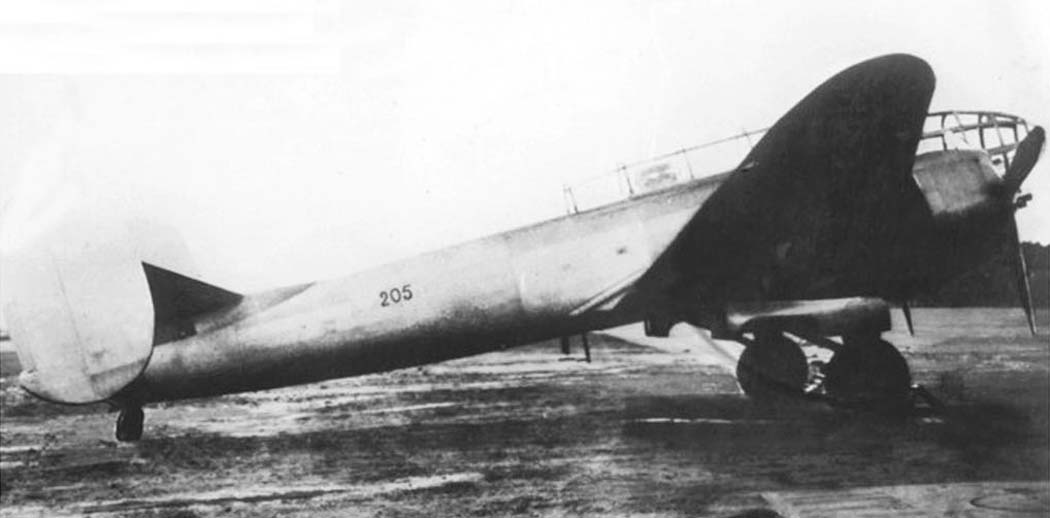

 MB.175 захваченный немцами

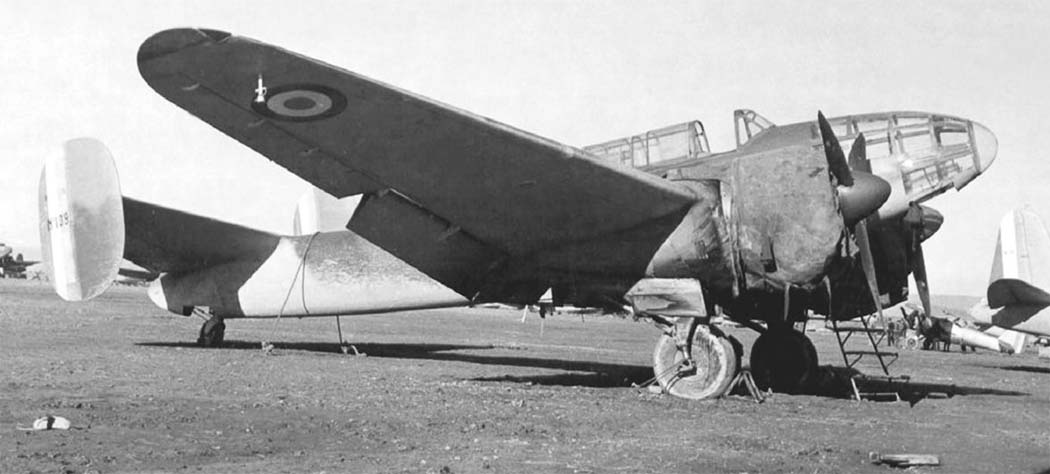

 MB.175

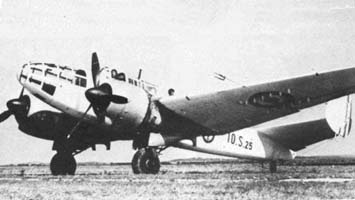

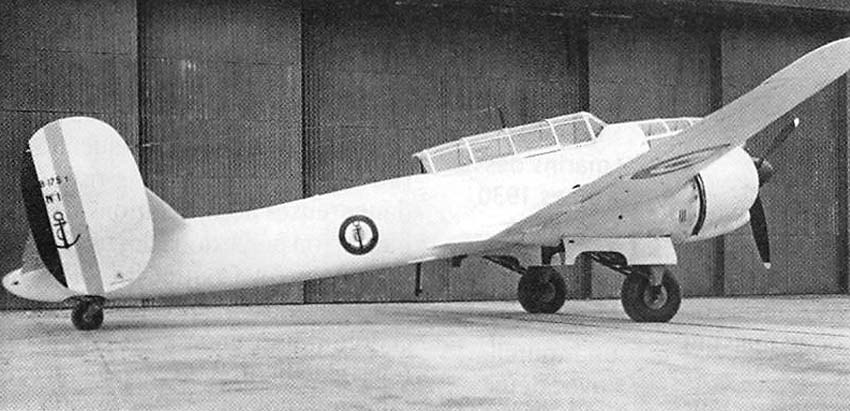

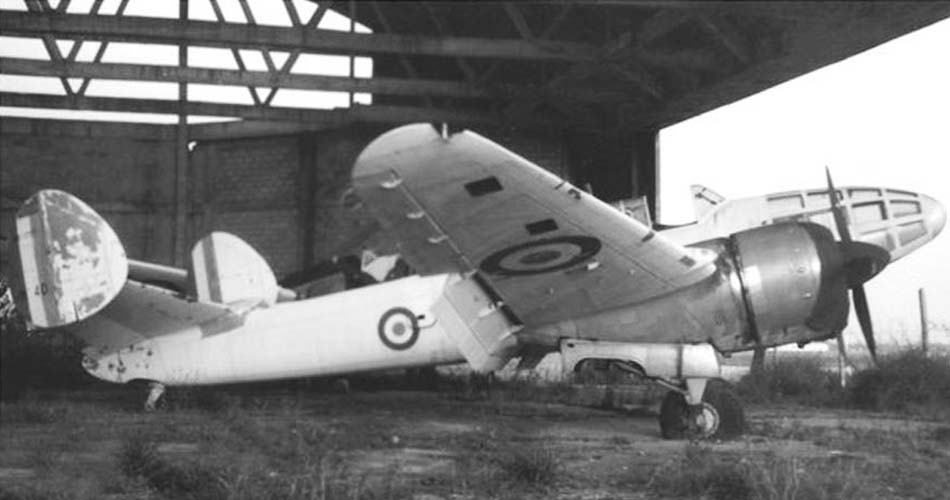

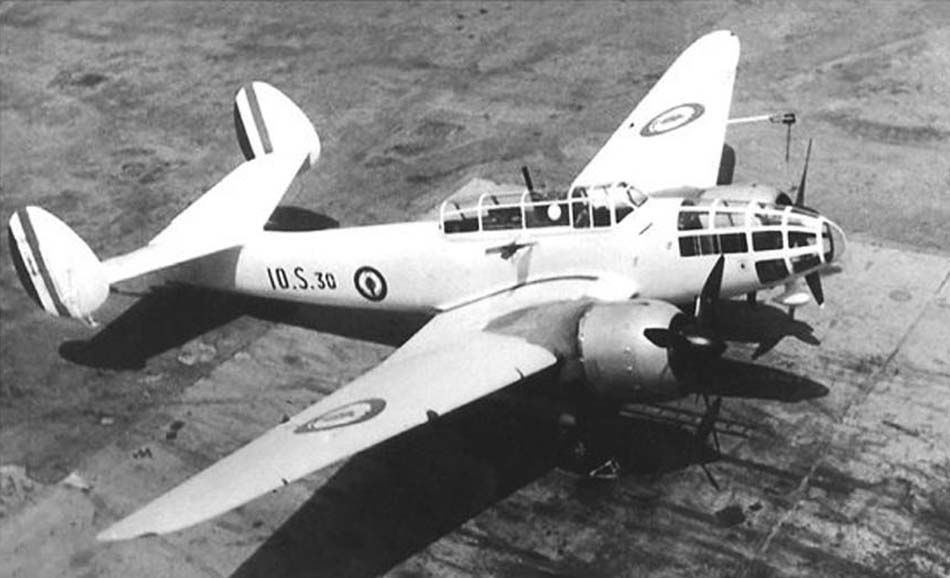

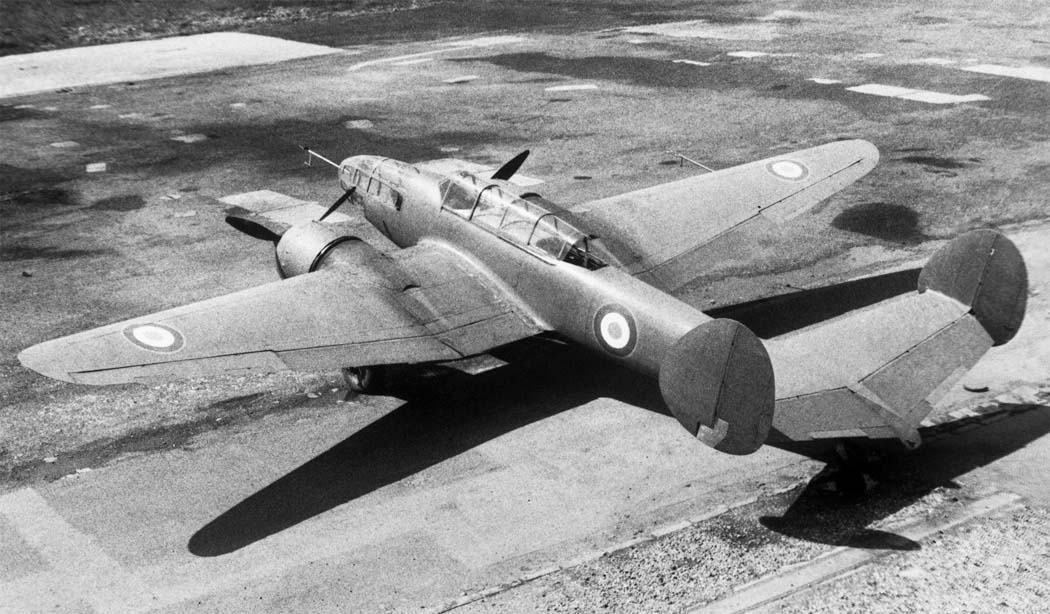

 MB.175T

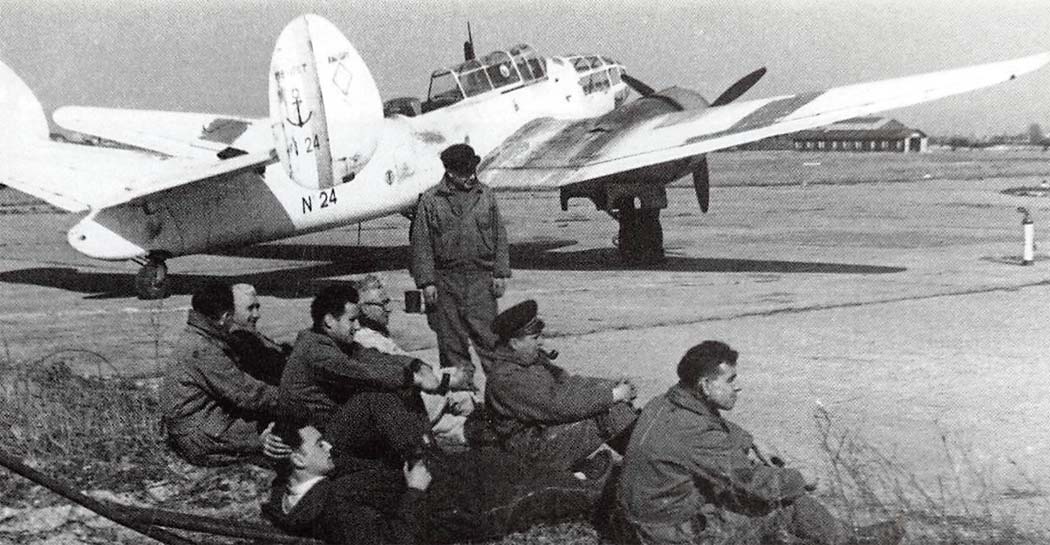

 MB.175T
 MB.175T
 MB.175T

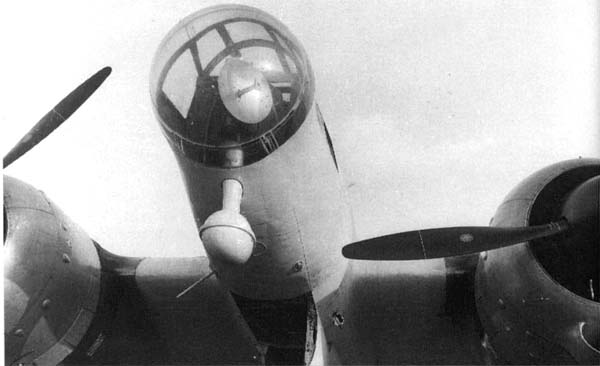

 Носовая часть MB.175T

  Схемы:

 MB.175

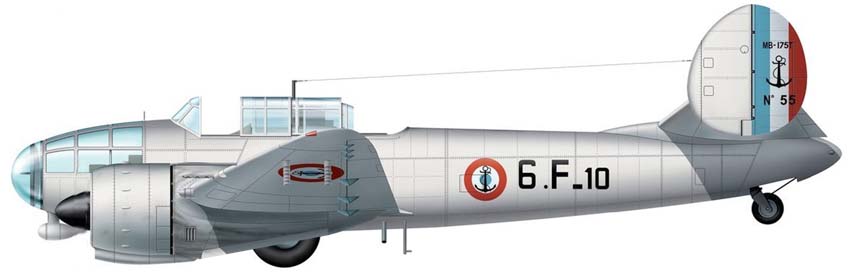

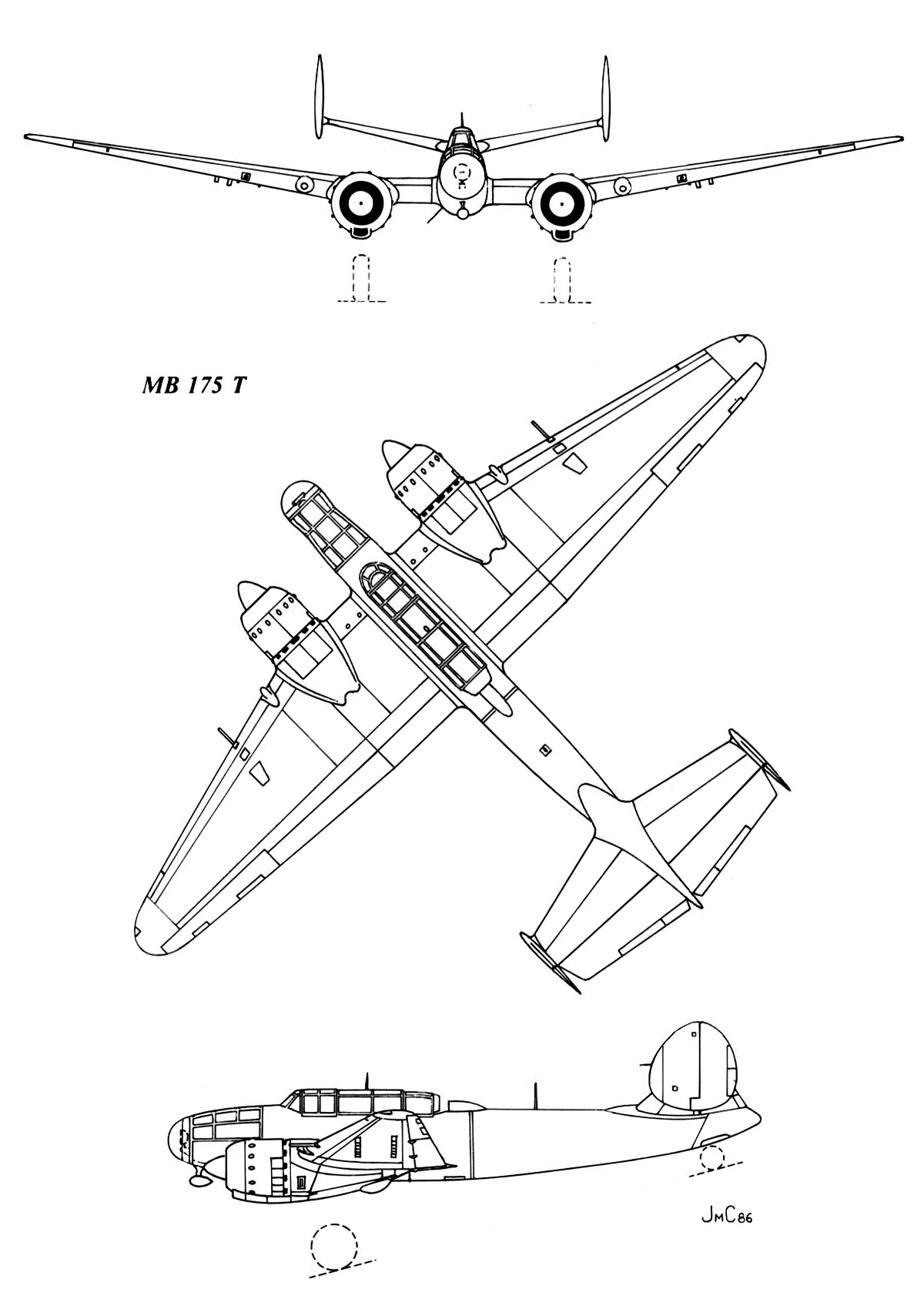

 MB.175T

  Варианты окраски:

 MB.175  из 3 esc. GR II/53
 MB.175-B3  из 3 esc. GR II/52







Список источников:

Авиационный сборник 10. Авиация во Второй Мировой войне. Самолеты Франции
Владимир Котельников. Бомбардировщики Второй Мировой войны 1939-1945
Aviafrance. Un siecle d'aviation francaise. Bloch MB-174
French Aircraft of World War II
Dassault from A to Z. Bloch Militaires. Dassault Passion
Avionslegendaires.net. Bloch MB.174/175
Squadron/Signal. Aircraft Number 189. Alain Pelletier. French Bombers of World War Two in Action
Fraus. Jaroslav Schmid. Stihaci a bombardovaci letadla Francie a Polska
Docavia. Jean Cuny. Les Avions de combat francais
