   Orbiter 3

Разработчик: Aeronautics Defense Systems
Страна: Израиль
Первый полет: 2010
Тип: Тактический разведывательный БПЛА
  ЛТХ     Доп. информация



17-го ноября 2010-го года совершил свой первый полет БПЛА Orbiter 3, разработанный израильской компанией Aeronautics. Размах крыльев составляет 4.4 метра, продолжительность полета 7 часов, радиус действия 100 км. Как и предыдущие модели, Орбитер-3 взлетает при помощи катапульты и совершает посадку на неподготовленную площадку при помощи парашюта и надувной подушки.

"Orbiter 3 STUAS обеспечивает рынок беспилотных систем возможностями которых ранее не было, - говорит Ран Кармели (Ran Carmeli), начальник отдела летательных аппаратов Aeronautics. Развернутый в поле 25-ти килограммовый БПЛА с электроприводом теперь способен обеспечивать разведкой, наблюдением и рекогносцировкой доступными до сих пор только по гораздо большими тактическими БПЛА весом 100 кг и более".

Orbiter 3 способен нести широкий спектр оборудования, в том числе самую современную мультисенсорную стабилизированную станцию TD-STAMP, разработанную Controp Precision Technologies. TD-STAMP включает в себя CCD-камеру, охлаждаемый тепловизор с высокими характеристиками (FLIR) и лазерный целеуказатель. Все это оборудование весом всего в пять килограммов размещено на компактной гиростабилизированной в трех плоскостях мини-платформе.

"Я считаю, что Orbiter 3 STUAS будет пользоваться большим успехом на рынке, более того, он привнесет реальные перемены на рынок БПЛА, - говорит генеральный директор Aeronautics Ави Леуми (Avi Leumi). Мы получаем постоянные требования по расширению возможностей разведки, наблюдения и рекогносцировки, сохраняя при этом эксплуатационную гибкость и малую логистику, и это как раз то, что из себя представляет Orbiter 3".

Orbiter оснащен передовой и проверенной авионикой UMAS≥, включающей системы навигации по GPS и инерциальную полностью управляющую полетом, навигацией и функцией передачи данных.

Controp Precision Technologies создала легкую полезную нагрузку, специально оптимизированную для небольших беспилотных летательных аппаратов. Новая полезная нагрузка TD STAMP обладает характеристиками сопоставимыми с гораздо большей полезной нагрузкой. При своем весе всего от 2.8 кг для двух модульной дневной/ночной версии до пяти кг для двух режимной дневной/ночной версии с лазерным целеуказателем она является самой легкой полезной нагрузкой с лазерным целеуказателем доступной на рынке на сегодняшний день.

Компания Controp Precision Technologies разработала оптоэлектронную полезную нагрузку для использования на воздушных, наземных и морских платформах. Одной из специализаций компании является легкая, гиростабилизированная оптоэлектронная полезная нагрузка разработанная для малых беспилотных летательных аппаратов (Small Unmanned Aerial Vehicles, SUAV). Около семи лет назад Controp представила гиростабилизированную миниатюрную полезную нагрузку STAMP (small gyro-stabilized miniature payload), разработанную при содействии израильского министерства обороны специально для малых БПЛА. STAMP была выбрана в качестве стандартной полезной нагрузки для мини БПЛА Sky Rider принятого на вооружение артиллерийским корпусом Цахала. Она на доказала свои возможности в операциях в Израиле и за рубежом. STAMP может быть установлена в носу, на днище или верхней части своего носителя. Эта стабилизированная в трех плоскостях система не ограничивается применением на мини-БПЛА, она также подходит для установки на малых аэростатах и множестве других воздушных и наземных носителей.

Полностью стабилизированная платформа D-STAMP позволяет получить четкое цветное видео изображение в дневное время. Она обладает десяти кратным оптическим увеличением и полным охватом по азимуту и высоте.

Она также обладает новым режимом сканирования позволяющим быстро покрыть большую площадь. STAMP-HD весит 750 граммов и оснащен дневной камерой с высоким разрешением. Стабилизированная в трех плоскостях платформа U-Stamp позволяет получить четкое цветное видео изображение в ночное время. Она обладает цифровым увеличением и полным охватом по азимуту и высоте, оснащена неохлаждаемым тепловизором с возможностью зума и без такового. M-STAMP включает в себя дневную камеру, неохлаждаемый тепловизор с двойным полем зрения и лазерным целеуказателем и все это при весе в 1.2 кг. В настоящее время ведется работа по дальнейшему снижению веса модели M-STAMP до одного килограмма. Модель Т-STAMP весит 2.8 кг и содержит три датчика на стабилизированной платформе: охлаждаемый тепловизор с непрерывным зумом и CCD-камеру. Т-STAMP также содержит стабилизированное инерционное измерительное устройство обеспечивающее точное определение географического местонахождения целей.






 ЛТХ:
Модификация   Orbiter 3b
Размах крыла, м   4.40
Длина, м
Высота, м
Масса, кг
  полезной нагрузки   5.5
  максимальная взлетная   30
Тип двигателя   1 ЭД
Мощность, л.с.   1 х
Максимальная скорость, км/ч   130
Крейсерская скорость, км/ч
Радиус действия, км   100
Продолжительность полета, ч   7
Практический потолок   5500


 Доп. информация :


  Фотографии:

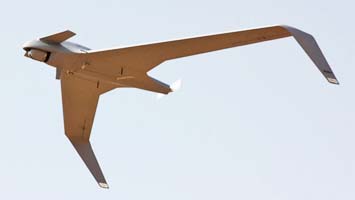

 Orbiter 3
 Orbiter 3
 Orbiter 3 на катапульте
 Запуск Orbiter 3 с катапульты
 Датчики Orbiter 3







Список источников:

Военное обозрение. БПЛА Orbiter
Aeronautics-sys.com. Orbiter 3
