главная послевоенная авиация бомбардировщики
   Vulcan

Разработчик: Avro
Страна: Великобритания
Первый полет: 1952
Тип: Бомбардировщик средней дальности
  ЛТХ     Доп. информация



Бомбардировщик "Вулкан" относился к числу наиболее "революционных" самолетов своего времени. Это первая в мире серийная реактивная машина, выполненная по схеме "летающее крыло". Работы по созданию нового дальнего бомбардировщика начались на фирме Авро зимой 1947 года под руководством конструктора Р.Чедвика. Так же, как и "Виктор", самолет фирмы Авро должен был удовлетворять требованиям B35/46 штаба ВВС Великобритании, выдвинутым 9 января 1947-го. Предполагалось создать скоростной высотный бомбардировщик, способный действовать с обычных британских аэродромов (в отличие от "просторных" Америки и России, маленький остров не мог позволить себе строительства многочисленных огромных ВПП: ведь еще к концу второй мировой на аэродромы приходился 1% всей площади Англии). Мощное бомбовое вооружение нового самолета в целях снижения аэродинамического сопротивления должно было размещаться только на внутренних подвесках. Максимальная взлетная масса ограничилась 100 000 фунтов (45360 кг). К началу работ над новым бомбардировщиком специалисты фирмы Авро уже получили в свое распоряжение трофейные германские материалы по аэродинамике больших скоростей, которые были широко использованы при формировании облика новой машины. В этом отношении Авро выглядела менее "патриотично", чем ее конкурент Хэндли Пейдж, в большей степени опиравшийся на результаты отечественных исследований.

Первоначально рассматривалась компоновка бомбардировщика, выполненного по нормальной аэродинамической схеме и снабженного крылом с большим углом стреловидности (45 град, по 1/4 хорд). Однако при такой конфигурации не удалось уложиться в заданные ограничения по массе и скорости. Было решено отказаться от горизонтального оперения и несколько укоротить фюзеляж. Следующий этап эволюции привел к схеме "бесхвостка" с треугольным крылом толстого профиля и относительно малого удлинения (2,4), которая и была принята за основу. Треугольное крыло обеспечивало достаточную емкость для размещения двигателей, шасси и топлива при сохранении высоких аэродинамических характеристик. Большая площадь крыла уменьшала удельную нагрузку, чем достигались отличные высотные данные машины и хорошая маневренность на большой высоте. Кроме того, сохранялись приемлемые взлетно-посадочные характеристики.

В марте предварительные исследования проекта нового самолета были завершены, а в мае фирма Авро вышла в министерство снабжения Великобритании, отвечавшее за создание авиационной техники, с предложением о постройке бомбардировщика, получившего обозначение "тип 689". Тогда же на фирме была изготовлена и продемонстрирована высокопоставленным правительственным и военным чиновникам модель новой машины, имевшая весьма экзотическую, для своего времени, внешность: схема, близкая "летающему крылу", по бокам толстого фюзеляжа - два круглых воздухозаборника, на концах треугольного крыла - два относительно небольших киля с рулями направления.

На совещании в министерстве снабжения, состоявшемся 27 ноября 1947 г., после длительных дебатов, предложения фирмы Авро получили окончательное одобрение. Однако если на больших скоростях характеристики треугольного крыла в теоретическом плане были изучены, то как поведет себя "дельта" на малых скоростях, при взлете и посадке, во многом оставалось загадкой. Поэтому одновременно с решением о финансировании программы создания бомбардировщика было решено построить аэродинамически подобный ему небольшой самолет-аналог, снабженный ТРД (первоначально предлагалось изготовить также экспериментальный планер без силовой установки). Решение о строительстве нового бомбардировщика было принято, очевидно, не без влияния американских работ над бомбардировщиками ХВ-35 и В-49, также имевшими схему "летающее крыло".

В ходе дальнейшего проектирования самолета "698" конфигурация планера была несколько пересмотрена: вертикальные кили стали цельноповоротными, воздухозаборники из круглых превратились в овальные, что несколько улучшило обзор вбок. Это диктовалось стремлением обеспечить визуальный контроль за положением цельноповоротных килей из кабины летчиков. Кроме того, изменили угол установки крыла. В сентябре 1948-го фирма изготовила новую модель бомбардировщика со всеми перечисленными нововведениями. В течение года проводились испытания в аэродинамических трубах. В скоростной АДТ королевского исследовательского авиационного института (RAE) продувалась полная модель бомбардировщика и его полумодель (т.е. модель самолета, как бы разрезанного пополам вертикальной плоскостью), в трубе малых скоростей исследовалась полная модель с воздухозаборниками. Малоскоростная АДТ фирмы Авро была также задействована для испытаний модели самолета без воздухозаборников. Наконец, в аэродинамической трубе Национальной физической лаборатории производились исследования в более широком диапазоне чисел Рейнольдса. В конечном итоге RAE было разработано треугольное крыло, аэродинамические характеристики которого соответствовали серповидному, примененному на самолете "Виктор", но в отличие от него имевшее больший внутренний объем и более простую конструкцию.

Одновременно с созданием "большой" машины началось проектирование уменьшенного в три раза самолета-аналога, получившего обозначение "тип 707А". Силовая установка аналога состояла из ТРД Роллс-Ройс "Дервент" (1x1630 кгс), установленного в хвостовой части машины. Воздухозаборник располагался над фюзеляжем. Первый полет "707-го" состоялся 4 сентября 1949 года, однако вскоре машина разбилась при аварии. 6 сентября 1950 г. в воздух поднялся второй опытный самолет "707В". Одной из особенностей самолета с треугольным крылом, которая проявилась на испытаниях этой машины, стал поздний отрыв носового колеса при разбеге, что приводило к резкому "взмыванию". Проблема была устранена за счет удлинения носовой стойки. Таким образом, если бы не было самолета "707В", потребовалась бы дорогостоящая работа по переделке шасси бомбардировщика. Потребности исследований треугольного крыла на больших скоростях привели к появлению третьего самолета-аналога, снабженного воздухозаборником в корневых частях крыла и поднявшегося в воздух в июле 1951-го. Наконец, 1 июля 1953 г. взлетел последний, четвертый аналог - "707С", имевший двухместную кабину с двойным управлением. Основное назначение машины состояло в подготовке летчиков к особенностям полета на машинах с треугольным крылом. Даже после начала летных испытаний "большого" самолета экспериментальные самолеты-аналоги не потеряли своего значения, так как позволяли получить необходимые данные быстрее и с меньшими затратами.

Техническое проектирование самолета "698" было в основном завершено осенью 1949-го. Облик бомбардировщика, по сравнению с первоначальным проектом, существенно изменился. Вместо двух поворотных килей, решили установить один, обычного типа, воздухозаборники "утонули" в передней кромке крыла, возросла, по сравнению с расчетной, масса планера. Постройка первой машины началась в апреле 1950-го. Ее первый полет состоялся 30 августа 1952-го на аэродроме фирмы Авро вблизи Вудфорда. Самолет был оснащен четырьмя ТРД Роллс-Ройс "Эвон" R.A.3 (4x2950 кгс). Вскоре Королевские ВВС присвоили ему наименование "Вулкан". После выполнения 32 испытательных полетов на самолете установили новые двигатели Армстронг Сиддли "Сапфир" (Sa.6) с тягой по 3640 кгс, а также ряд других систем и оборудования. Полеты самолета возобновились в июле 1953 г. В том же месяце началось и техническое проектирование "полномасштабного" бомбардировщика "Вулкан" Мк.1. 3 сентября 1953 г. поднялся в воздух второй прототип "Вулкана", с ТРД Бристол "Олимп" 100 (4x4300 кгс). Этот самолет был использован, в частности, для проведения испытательных полетов на большой высоте. 27 июля 1954 г. он потерпел аварию при посадке на аэродроме Фарнборо. В процессе ремонта на самолет поставили новые двигатели - "Олимп" 101 и усилили конструкцию планера.

В июле 1955 г. прототип вновь модернизировали. На крыле был сделан наплыв с максимальным увеличением хорды на 20%, (угол стреловидности составил 52 град, в корневой части, 42 град, в средней и 56 град, в концевой), что позволило значительно отодвинуть границу начала бафтинга по углу атаки. Первый серийный бомбардировщик "Вулкан" В.Мк.1 взлетел в феврале 1955 г. На самолете были установлены ТРД "Олимп" 100 и крыло с прямой передней кромкой, идентичное крылу первого прототипа. Однако после проведения серии испытаний, в ноябре 1955-го машина встала на доработку, после которой получила новое крыло, двигатели "Олимп" 102 (в дальнейшем вновь замененные на "Олимп" 104), автоматическую систему повышения устойчивости и бортовую РЛС. Последующие серийные машины выходили из ворот сборочного цеха уже с модернизированным крылом и "штатным" БРЭО. На третьем серийном бомбардировщике был несколько модифицирован носок крыла и установлена система заполнения топливных баков нейтральным газом. Четвертый самолет имел полный комплект вооружения, на котором оно и прошло основной комплекс летных испытаний. Всего было построено 45 самолетов "Вулкан" В.Мк.1.

На вооружение строевых частей "Вулканы" начали поступать в сентябре 1956-го. Первая эскадрилья достигла боеготовности летом 1957 г. Таким образом, путь "Вулкана" от начала работы по программе до поставок бомбардировщика в войска занял восемь с половиной лет (для сравнения, для В-52 этот период составил 9 лет, а для Ту-16 - 6 лет). Новые самолеты являлись к тому времени, очевидно, лучшими в мире средними бомбардировщиками. Они превосходили Ту-16 и Боинг В-47 по практическому потолку и дальности, опережая В-47 еще и по скоростным характеристикам. Однако это преимущество достигалось не только за счет высокой степени аэродинамического совершенства и силовой установки, но и в результате полного отказа от оборонительного пушечного вооружения, что для середины 1950-х годов выглядело, пожалуй, несколько преждевременным. В октябре 1957-го несколько бомбардировщиков "Вулкан" посетили США, где приняли участие в соревнованиях на точность навигации и бомбометания, проводившихся среди экипажей стратегических бомбардировщиков. Там впервые было выявлено одно весьма важное достоинство английского бомбардировщика, выгодно отличавшее его от американских самолетов аналогичного класса.

"Вулкан" - "летающее крыло" с утопленными двигателями, сравнительно небольшим килем, практически полным отсутствием в планере прямых углов, работающих как уголковые отражатели, а также аэродинамически чистой, хорошо "зализанной" поверхностью, покрытой толстым слоем отличной краски, под которой скрывались головки заклепок, - оказался относительно малозаметным для РЛС. Американские операторы, привыкшие к весьма солидной ЭПР самолетов стратегического авиационного командования - B-36, В-47 и В-52, - поначалу принимали на экранах "Вулкан" за истребитель. Возможно, это в какой-то мере способствовало пробуждению интереса американских ВВС к мерам по снижению радиолокационной сигнатуры самолетов, получивших в дальнейшем название "техника Стелс".

С некоторым опозданием по сравнению с СССР и США, в Великобритании приступили к работам по оснащению дальних бомбардировщиков управляемыми ракетами класса "воздух-земля". Опытные пуски ракет "Блю Стил" с самолета "Вулкан" В.Мк.1 производились на полигоне Вумера в Австралии. Результаты летных испытаний "Вулкана" свидетельствовали о том, что для более полного использования потенциала перспективных ТРД "Олимп" В016 требуется дальнейшее увеличение площади крыла самолета. В результате, в конце 1955г. фирма приступила к разработке новой модификации бомбардировщика, "Вулкан" В.Мк.2. Первый самолет был построен в июле 1958-го. Его крыло отличалось заметной конической круткой. Задней кромке, начиная от середины полуразмаха, была придана небольшая стреловидность, удлинение возросло с 2,78 до 3,1. Вместо раздельных элеронов и рулей высоты применили элевоны. Кроме нового крыла и ТРД, самолет имел удлиненную хвостовую часть фюзеляжа с дополнительным оборудованием (в частности, средствами РЭП), усовершенствованную электрическую систему, усиленное шасси и увеличенную площадь воздухозаборников, что вызывалось повышенным удельным расходом воздуха новых двигателей. В строевые части Королевских ВВС новый бомбардировщик начал поступать летом 1960 года.

Штатным вооружением нового "Вулкана" стала крылатая ракета "Блю Стил" или ее модификация "Блю Стил" Мк.1, подвешиваемая под фюзеляжем. Однако эти ракеты, оснащенные капризным и сложным ЖРД, имели недостаточную дальность, скорость и точность поражения цели и рассматривались как временная мера, до поступления на вооружение более совершенного оружия. Тем не менее, ракеты "Блю Стил" оставались "главным калибром" "Вулканов" до конца шестидесятых годов. После вооружения британского флота атомными подводными лодками с баллистическими ракетами "Поларис" А3, дальнебомбардировочная авиация Великобритании все в большей степени начала переориентироваться на решение оперативно-тактических задач на европейском ТВД. Бомбардировщики "Вулкан", вновь оснащенные ядерными свободнопа-дающими бомбами, начали осваивать полеты на малых высотах. Это отразилось и на окраске самолетов: вместо белого противоатомного лака в 1979 году бомбардировщики покрылись пятнистым серо-зеленым камуфляжем. Несколько позже в носовой части самолета появился "наперсток" - РЛС системы огибания рельефа местности (информация о контурах впереди лежащей местности выводилась на индикатор в кабине летчика). Помимо ядерных бомб, экипажи "Вулканов" начали осваивать и маловысотное бомбометание обычными свободно падающими бомбами, (самолет был способен брать на борт до 21 бомбы калибром 450 кг).

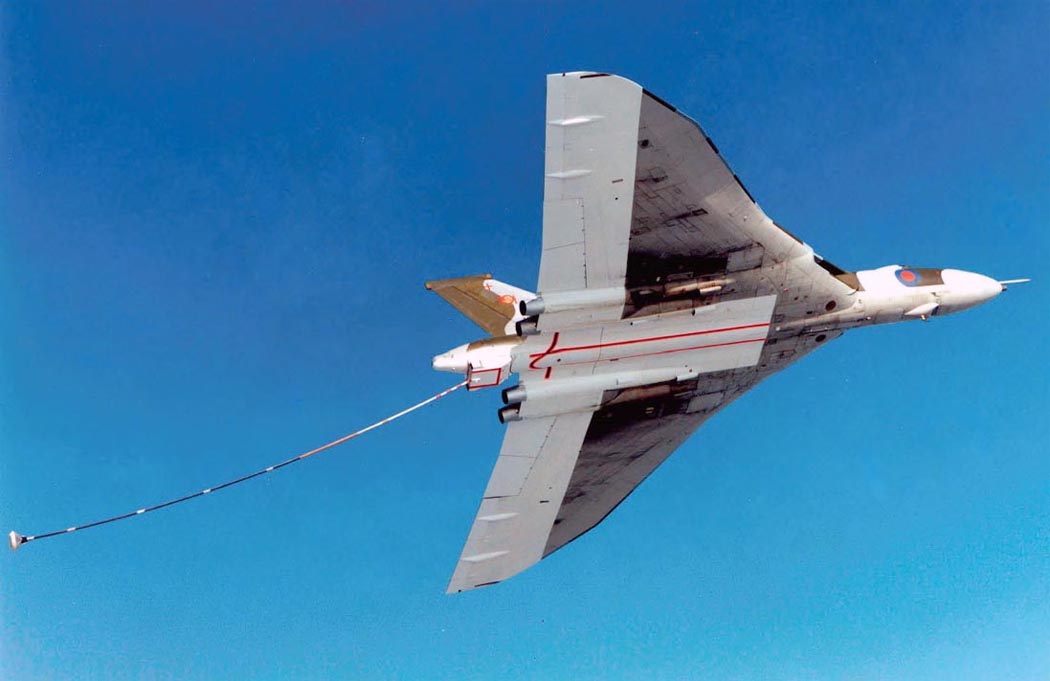

В ходе англо-аргентинского конфликта 1982 г. шесть бомбардировщиков "Вулкан" В.Мк.2 переоборудовали в самолеты-заправщики. Машины оснащались одним подфюзеляжным агрегатом дозаправки методом "шланг-конус". Тогда же несколько самолетов было оснащено противорадиолокационными ракетами "Шрайк". Четыре УР подвешивались на подкрыльевых пусковых установках, созданных в свое время для ракет "Скайболт". Фолклендский конфликт стал "лебединой песнью" "Вулканов" - 21 декабря 1982-го последнюю эскадрилью этих бомбардировщиков сняли с вооружения. Великобритания, не столь богатая, как США и СССР, полностью отказалась от дальних бомбардировщиков.

Поступление на вооружение королевских ВВС бомбардировщиков V-серии косвенным образом повлекло за собой изменение всего "рейтинга престижности" службы в различных родах британских вооруженных сил. Если раньше наиболее аристократической и закрытой была каста флотских офицеров, особенно служивших на линейных кораблях - оплоте военной мощи империи, затем шла армия и замыкали "табель о рангах" летчики - пропахшая бензином, небрежно одетая публика, "легкомысленные люди, не джентльмены", то после стремительного, как и крушение самой Британской империи, падения боевой роли линейного флота (последний английский линейный корабль - "Вэнгард" - был отбуксирован для разделки на металл в 1960 году), основу стратегической военной мощи объединенного королевства стали составлять дальние бомбардировщики, оснащенные ядерным оружием. Когда-то сердце истинного британца наполнялось гордостью при виде серых бронированных громад Гранд Флита, застывших на рейде Скапа-Флоу, теперь их место занял парадный строй белоснежных бомбардировщиков - "Вэлиентов", "Вулканов" и "Викторов", с грохотом проносящихся над аэродромом Фарнборо - традиционным местом авиационных выставок и парадов. Как сказал Уинстон Черчилль, "в настоящее время господство в воздухе является высшим выражением военной мощи и все флоты и армии должны примириться со своим второстепенным положением".

Соответственно изменению статуса ВВС изменился и "имидж" британского летчика. Из лихого парня, "пилотяги" в кожаной куртке он превратился в интеллектуала, способного управлять наиболее совершенной и сложной для своего времени техникой, суперпрофессионала, подготовка которого обходится налогоплательщикам в миллионы фунтов стерлингов. Экипажи дам стратегических бомбардировщиков готовились в специальном подразделении ВВС. К тренировке в качестве командиров корабля допускались летчики с налетом не менее 1750 часов (для занятия кресла правого летчика требовалось не менее 700 часов налета). Летчики и оба штурмана должны были иметь опыт пилотирования бомбардировщика "Канберра". Штурман-бомбардир допускался к полетам после окончания специальных курсов, а офицер РЭП - спецшколы, куда принимались лица, окончившие технический колледж ВВС. Общее время переучивания на "Вулкан" для летчиков составляло три месяца, за это время требовалось выполнить 14 полетов (включая полеты в ночное время и на большую дальность - в Атлантику и Средиземное море), налетав в общей сложности 55 часов. Для подготовки летчиков "Вулканов" был создан специальный комплексный тренажер. Стоимость одного "полета" на нем составляла 10% стоимости реального полета.

Впрочем, высокие летные навыки экипажей "Вулканов" могли бы так и остаться невостребованными, если бы Аргентина в апреле 1982 г. не захватила принадлежащие Англии Фолклендские острова. После начала конфликта на остров Вознесения - небольшую авиационную базу, затерянную в Атлантике в 5800 км от Фолклендов (ближе подходящих аэродромов найти не удалось), прибыло 10 бомбардировщиков "Вулкан" В Мк.2. Из этого количества шесть самолетов было переоборудовано в заправщики ("штатных" летающих танкеров "Виктор" не хватало), а остальные - использовались для решения ударных задач. Для нейтрализации аргентинского аэродрома в Порт-Стэнли, где базировались легкие самолеты, в частности, штурмовики "Пукара", представлявшие наибольшую угрозу для планировавшегося английского десанта, требовалось вывести из строя ВПП. К решению этой задачи и были привлечены "Вулканы", под каждым из которых подвешивалась 21 бомба калибра 450 кг. Было выполнено пять одиночных боевых вылетов на бомбардировку аргентинского аэродрома. Продолжительность полета составляла 15 ч. В ходе него производилось несколько дозаправок в воздухе. Бомбометание проходило со средних высот, вне зоны поражения аргентинских ЗРК "Роланд" и "Тайгеркэт", а также малокалиберной зенитной артиллерии.

Налеты в целом оказались недостаточно эффективными. Только несколько бомб попали в ВПП, выведя ее из строя лишь частично. Аргентинские "Пукары", MB.326 и "Геркулесы" сохранили возможность пользоваться аэродромом. После первых налетов аргентинцы выложили на уцелевшем участке ВПП несколько кругов из песка и земли, которые на разведывательных фотоснимках выглядели как воронки от авиабомб. Англичане решили, что аэродром полностью разрушен, и прекратили бомбардировки. В двух боевых вылетах "Вулканы" наносили удары по самолетам на стоянках и складам в Порт-Стенли. Наконец, еще в одном вылете они привлекались для решения совершенно необычной для самолетов "серии V" задачи - борьбы с РЛС противника при помощи противорадиолокационных УР "Шрайк". "Вулкан" переоборудовали в ракетоносец уже в ходе боевых действий, когда потребовалось вывести из строя РЛС AN/TPS-43, составлявшую основу аргентинской системы ПВО на островах. Первоначально предполагалось оснастить самолеты английскими противорадиолокационными ракетами "Mapтел", однако выяснилось, что УР этого типа, рассчитанные для вооружения маловысотных тактических самолетов, не способны сохранять боеспособность после длительного перелета на большой высоте в условиях низких температур. Тогда было принято решение оснастить самолеты менее капризными американскими ракетами "Шрайк", прошедшими боевую проверку во Вьетнаме и на Ближнем Востоке.

В ходе налета ракета повредила антенну РЛС, временно выведя ее из строя, однако через два дня станция была восстановлена и продолжила свою работу (на этот раз аргентинцы стали более осторожными и выключали свой главный радар при приближении английских самолетов на опасное расстояние). Возвращение "Вулкана" - ракетоносца на базу закончилось не совсем удачно: при дозаправке в воздухе он сломал заправочную штангу и, так и не приняв нужного объема топлива, вынужден был совершить посадку в Бразилии, где и был интернирован до конца войны.

Техописание самолета Avro Vulcan

Самолет "Вулкан" выполнен по схеме "летающее крыло", оснащен четырьмя ТРД и трехопорным шасси. В отличие от других тяжелых бомбардировщиков, при его создании удалось отказаться от дорогостоящих монолитных конструкций и обшивки переменного сечения. Конструкция крыла - двухлонжеронная. Расположение лонжеронов - параллельное передней кромке корневой части крыла (передний лонжерон) и оси шарниров поверхностей управления (задний лонжерон). Нервюры перпендикулярны заднему лонжерону.

На концевых частях крыла установлены элероны, между ними и центропланом - рули высоты. Элерон и руль высоты состоят из двух секций с раздельным управлением. Воздушные тормоза из восьми прямоугольных панелей расположены попарно на верхней и нижней поверхностях крыла на двух выдвижных кронштейнах. Фюзеляж - круглого сечения с постоянным диаметром на значительной длине. В носовой части, перед кабиной экипажа, расположен отсек бортовой РЛС. Бомбовый отсек длиной 8,5 м расположен в средней части самолета. Фюзеляж заканчивается отсеком РЛС защиты хвоста, антенна которой закрыта радиопрозрачным обтекателем. Внизу хвостовой части фюзеляжа, под рулем направления контейнер тормозного парашюта. Экипаж самолета, состоящий из пяти человек (двух летчиков, штурмана-бомбардира, штурмана и офицера РЭП), размещается в единой герметизированной кабине, компоновка которой близка кабине самолета Виккерс "Вэлиент". При использовании оптического прицела штурман-бомбардир перебирается в блистер, установленный в нижней части фюзеляжа. Летчики снабжены катапультными креслами (перед катапультированием так же, как и на "Вэлиенте", целиком отстреливается фонарь кабины). Остальные члены экипажа, сидящие сзади и ниже летчиков спиной по направлению полета, не имеют катапультных кресел и в случае аварии выбрасываются через входной люк. Для наблюдения за задней полусферой имеются специальные перескопические устройства.

Вертикальное оперение - стреловидное, трапециевидной в плане формы. Шасси - трехопорное. Тележки основного шасси - восьмиколесные, с жидкостной амортизацией. Все 16 колес снабжены автоматами торможения. Самолет "Вулкан" В.Мк.1 оснащался четырьмя ТРД Бристоль "Олимп" 102 (4x5450 кгс) или "Олимп" 104 (4x5900 кгс). На бомбардировщике "Вулкан" В.Мк.2 устанавливались ТРД "Олимп" 21 Мк.301 (4x9100 кгс) с удельным расходом топлива 0,75 кг/кгс.ч

Воздухозаборник, общий для двух двигателей, на некотором расстоянии от передней кромки разделен перегородкой. Между воздухозаборником и фюзеляжем имеется система отвода пограничного слоя. Топливные баки размещены в крыле и фюзеляже. Общесамолетные системы. Система управления - бустерная. Противообледенительная система ≈ тепловая. Первый и второй летчики снабжены катапультными креслами Мартин - Бейкер Мк.3К или KS (минимальная высота катапультирования - 75 м). Панорамная бомбардировочная РЛС H2S, оптический прицел Т.4, бомбардировочный вычислитель NBC Мк.2, доплеровская навигационная РЛС ARI 5851. ответчик ARI 5848 системы радиоопознавания "свой-чужой" Мк.10. аппаратура ARI 18011 системы посадки по приборам, УКВ и KB радиостанции ARI 18124 и ARI 5874. Средства радиоэлектронной борьбы включают станцию радиолокационной разведки ARI 18105, станцию оповещения об облучении самолета сигналами РЛС ARI 58000, передатчики активных помех ARI 18076, ARI 18075 и ARI 18105, а также устройство разброса пассивных помех (дипольных отражателей).

Вооружение. Бомбовая нагрузка массой до 9500 кг (нормальная - 4500 кг), включающая до 21 свободнопадающей бомбы калибром 450 кг. Одна УР "Блю Стил" Мк.1 или Мк.1А, полуутопленная под фюзеляжем. Несколько самолетов, принимавших участие в боевых действиях в районе Фолклендских (Мальвинских) островов, были вооружены противорадиолокационными ракетами AGM-45 "Шрайк" на двух подкрыльевых узлах подвески.





 ЛТХ:
Модификация   Vulcan B.Mk.2
Размах крыла, м   33.83
Длина самолета, м   30.45
Высота самолета, м   8.28
Площадь крыла, м2   368.3
Масса, кг
   пустого
  нормальная взлетная   90720
Тип двигателя   4 Rolls-Royce (Bristol Siddeley) BO1.21 Olympus Mk.301
Тяга нефорсированная, кгс   4 х 9070
Максимальная скорость, км/ч   1006
Крейсерская скорость, км/ч   982
Практическая дальность, км   10000
Боевой радиус действия, км
  без дозаправки   3700
  с дозаправкой   4630
  на малой высоте   2780
Практический потолок   19000
Экипаж, чел   5
Вооружение:   Бомбовая нагрузка - 9526 кг
 1 тактическая УР Blue Steel или
 1 ядерная бомба Yellow Sun Mk.2 или 21 454-кг бомбы


 Доп. информация :


  Чертеж "Avro Vulcan (1)"
  Чертеж "Avro Vulcan (2)"
  Чертеж "Avro Vulcan (3)"
  Статья "Боевой дебют ветерана (Vulcan)"
  Фотографии:

 Прототип Avro Vulcan (VX770)
 Avro Vulcan B.1 (XH498)

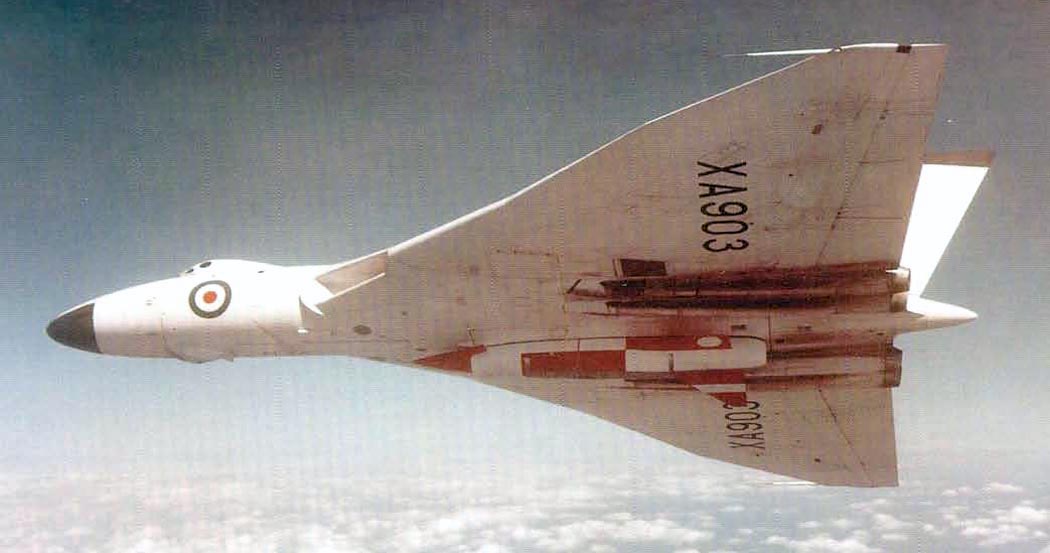

 Avro Vulcan B.1 (XA903)

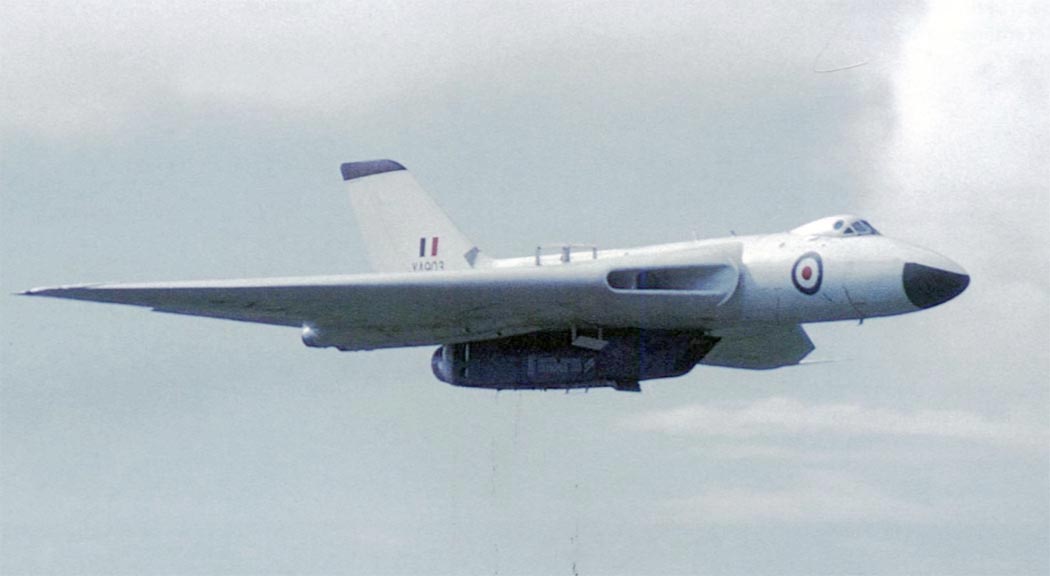

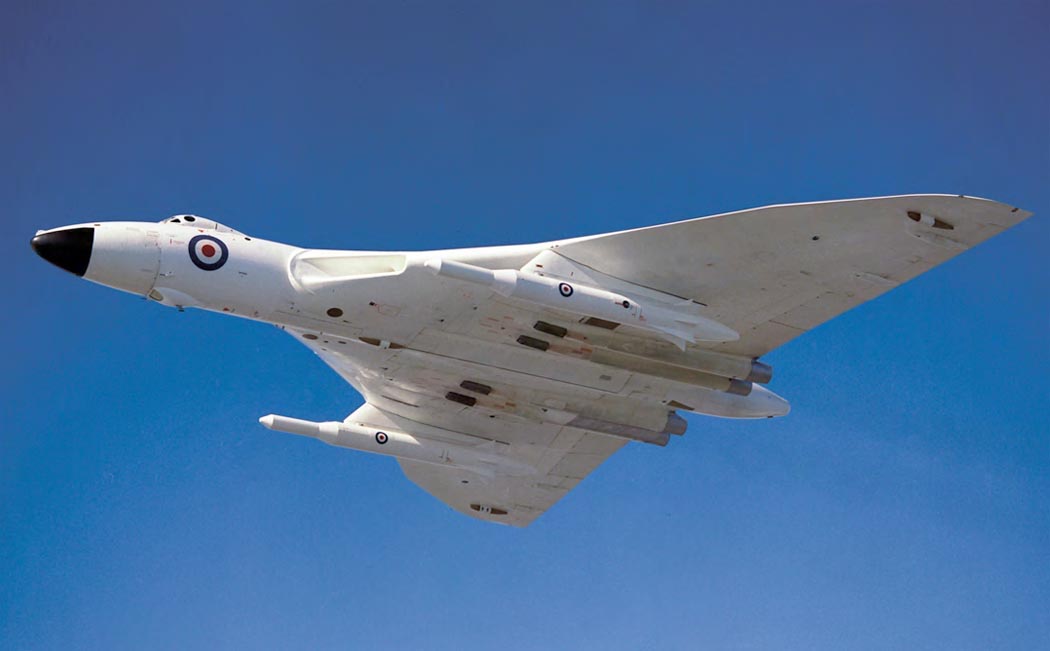

 Avro Vulcan B.2 c КР Blue Steel

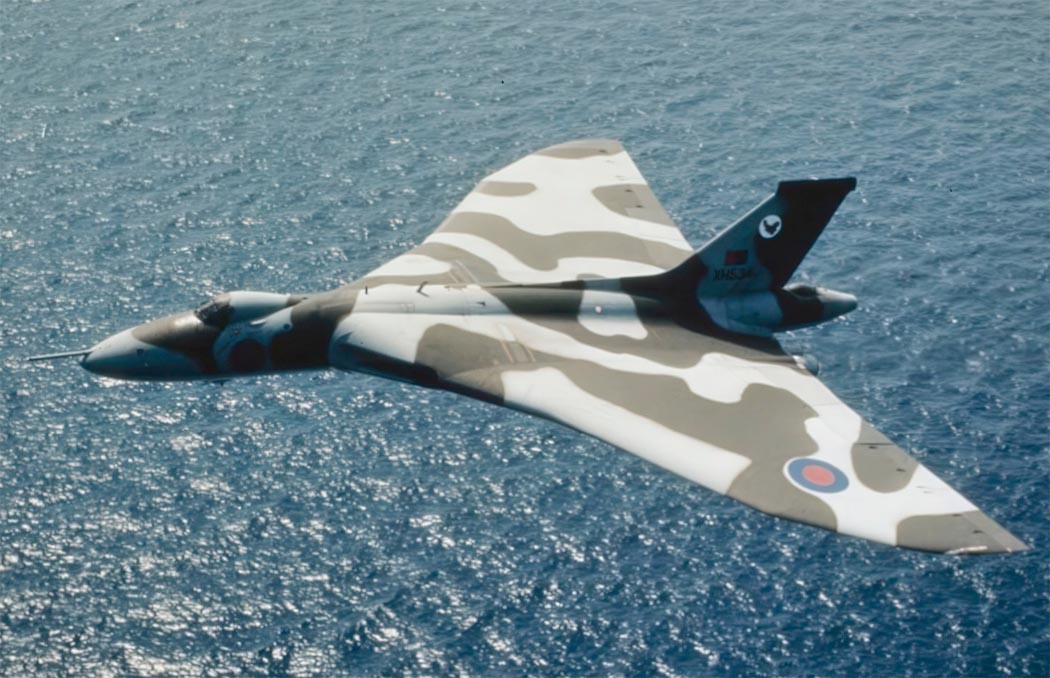

 Avro Vulcan B.2 над морем

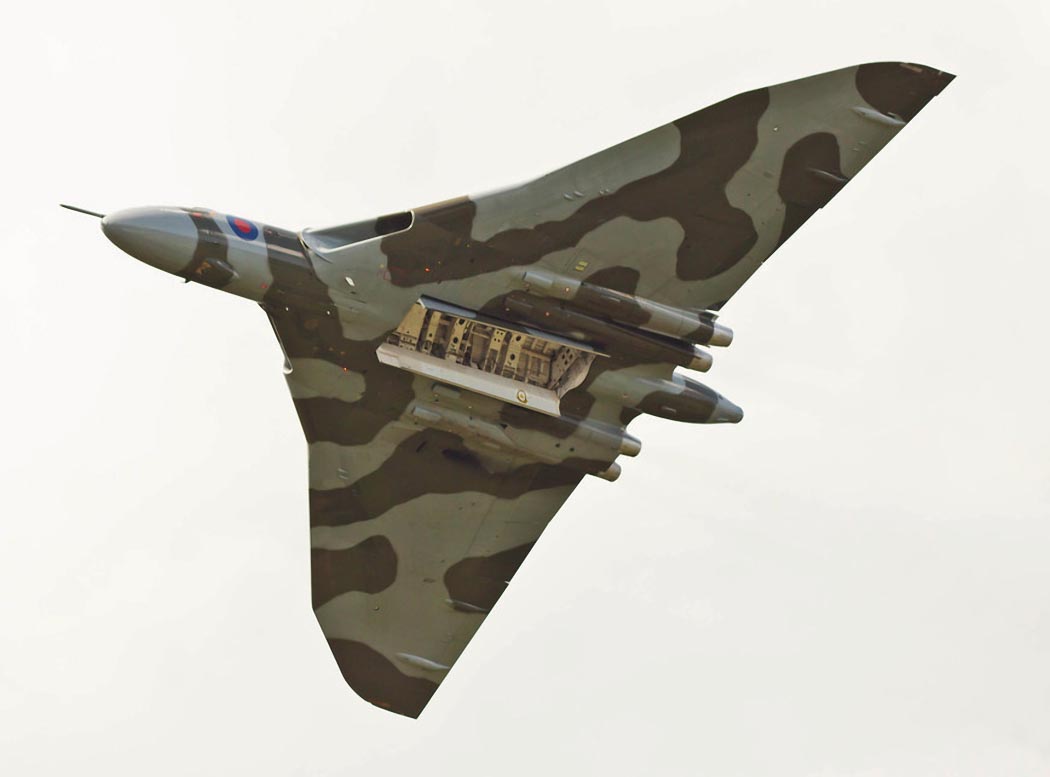

  Avro Vulcan B.2 с открытым бомболюком
 Приземление Avro Vulcan B.2
 Взлет Avro Vulcan B.2

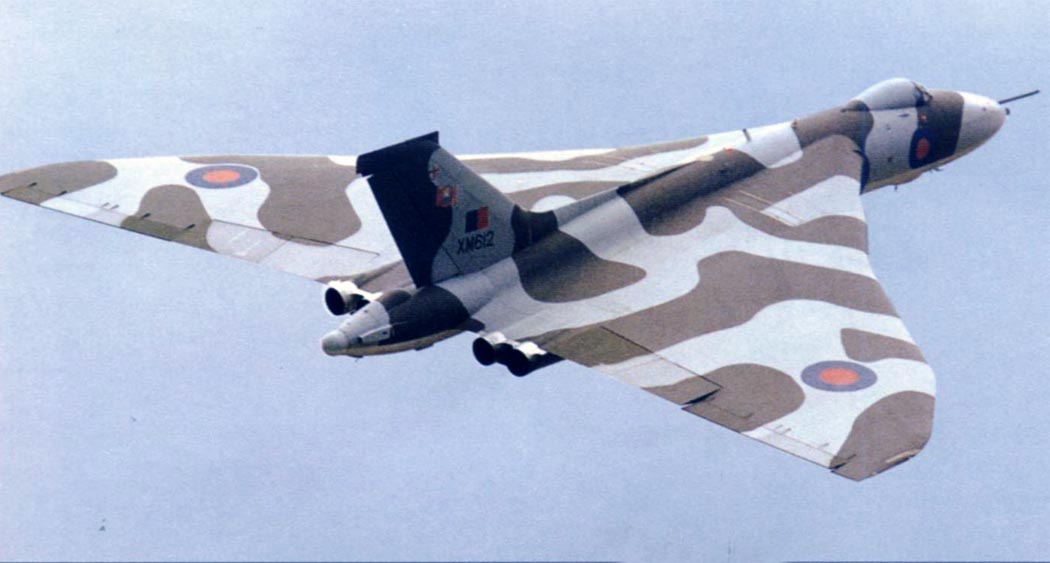

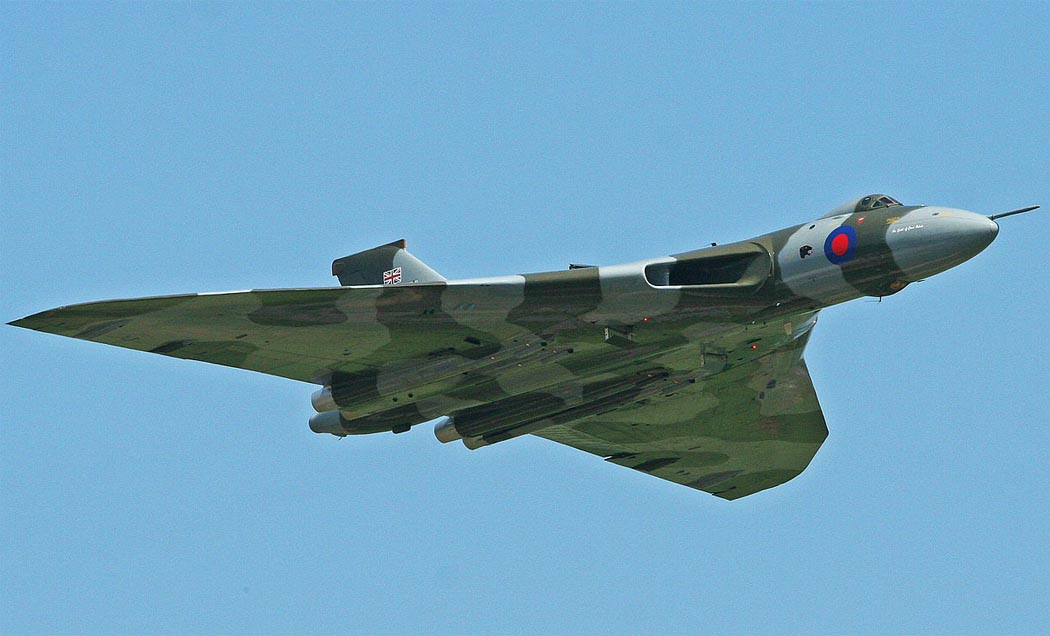

 Камуфляж Avro Vulcan B.2

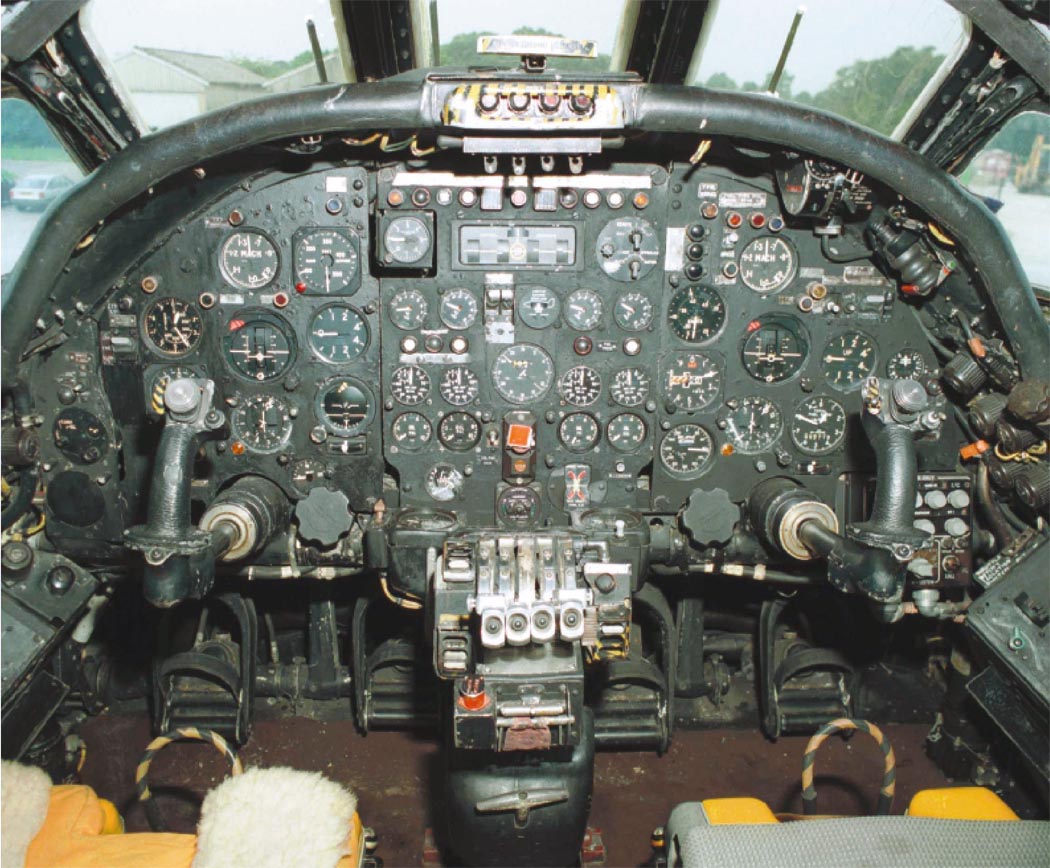

 Приборная доска  Avro Vulcan B.2  (c) Thunder & Lightnings

  Схемы:

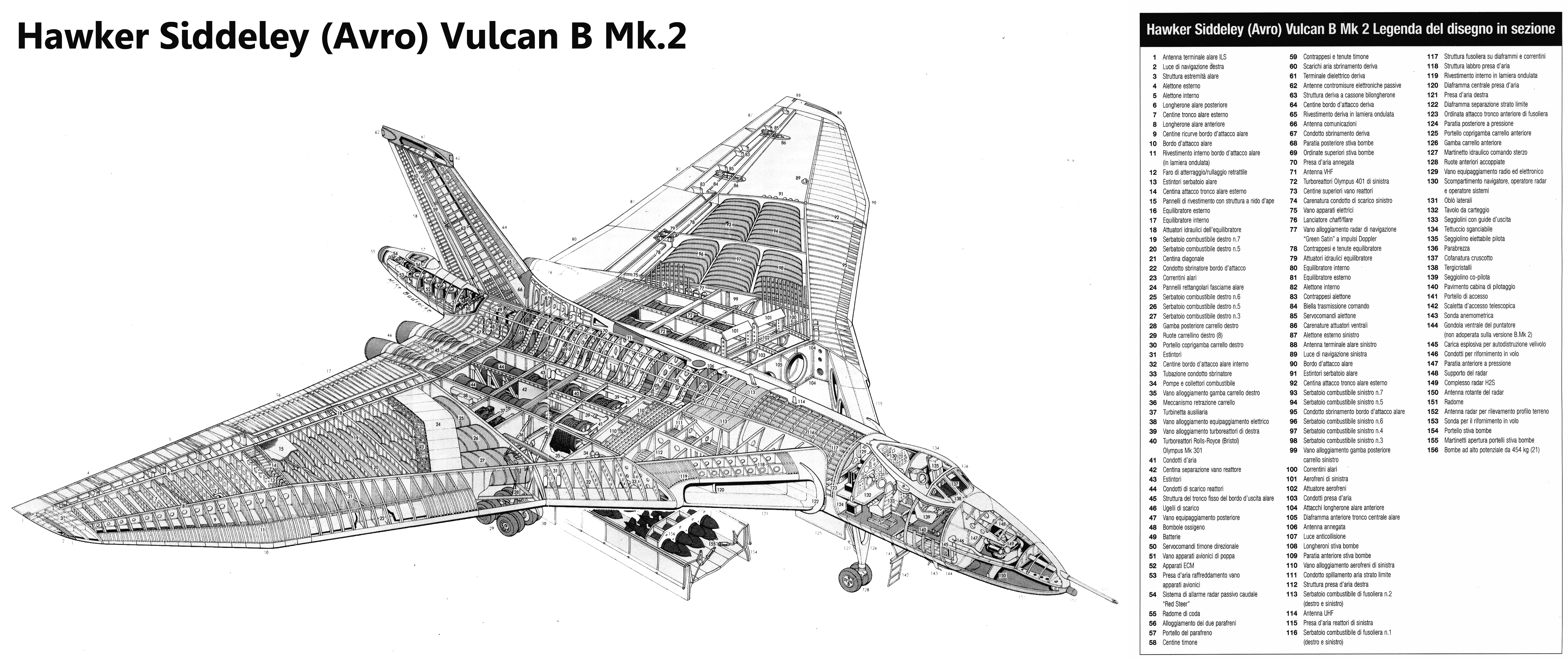

  Avro Vulcan B.2

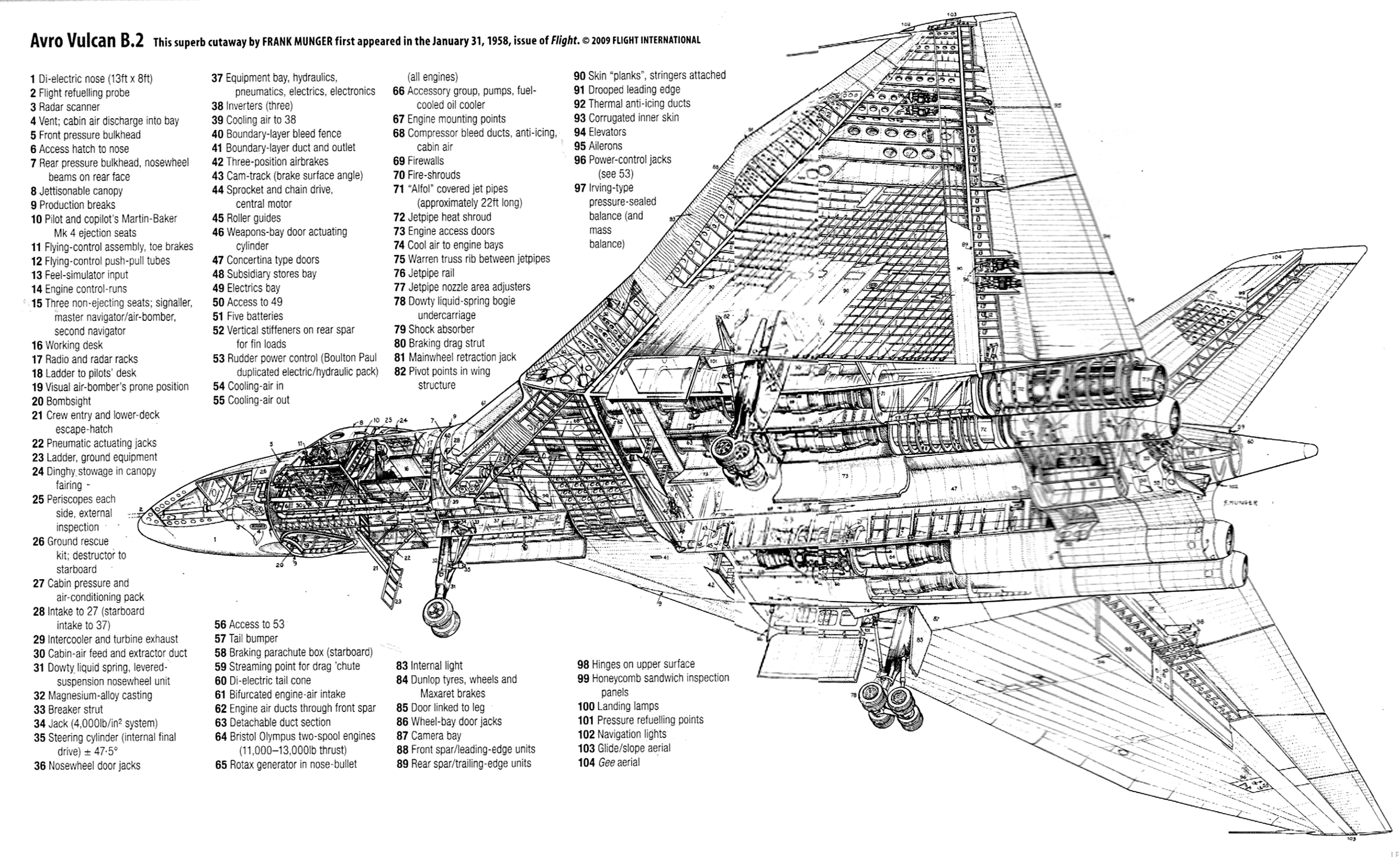

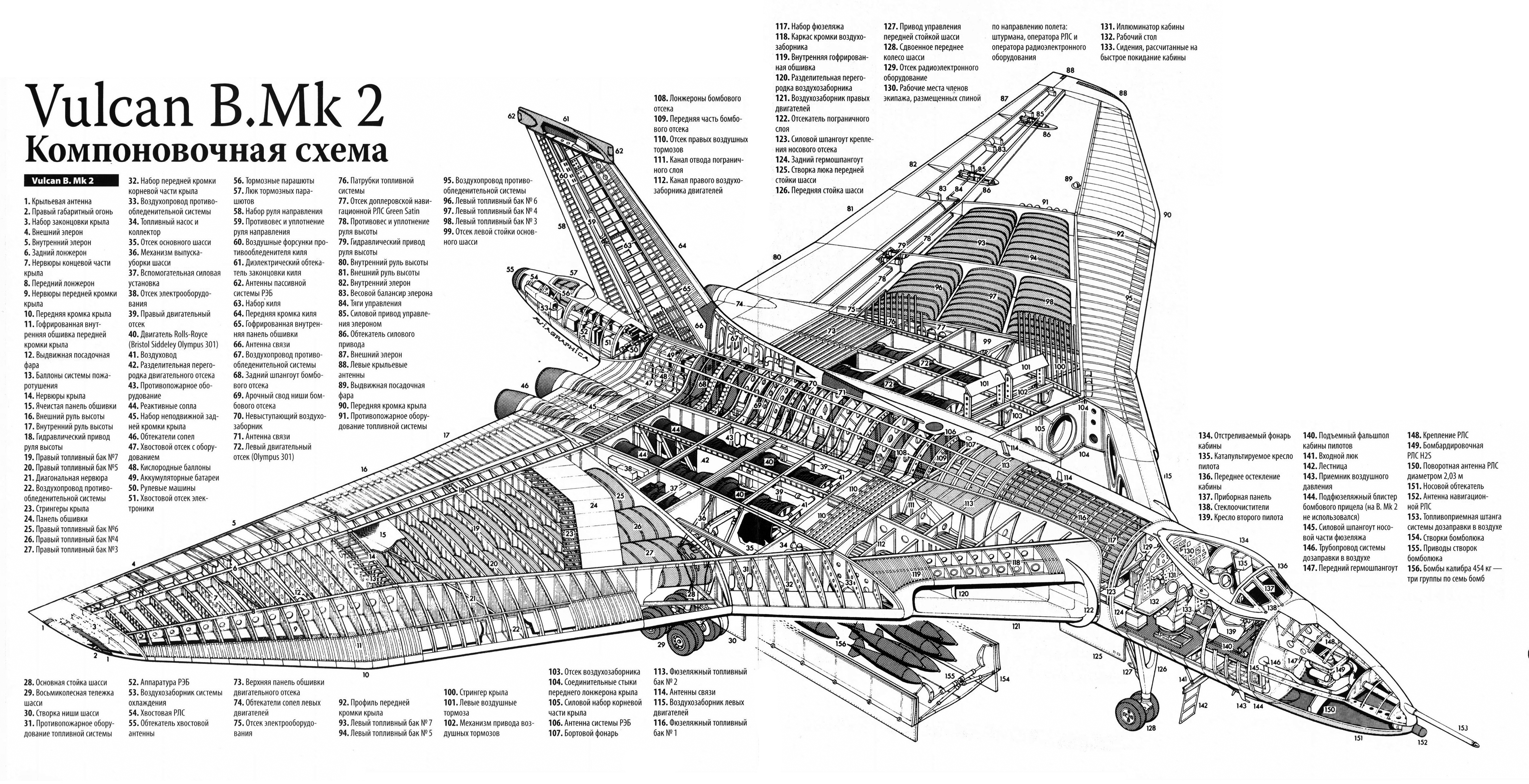

 Компоновочная схема

  Варианты окраски:

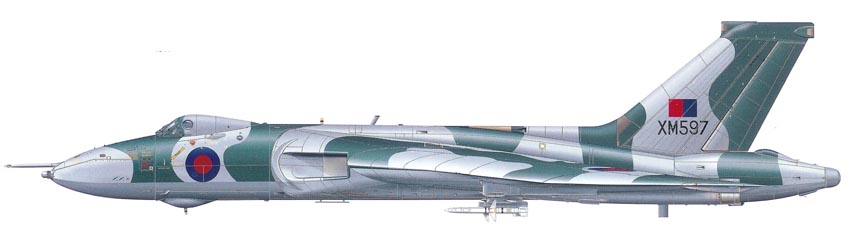

  Avro Vulcan B.2
  Avro Vulcan B.2  (c) Rick Kent, Thunder & Lightnings







Список источников:

Крылья Родины. Владимир Ильин. "Лебединая песня" английского самолетостроения
Thunder & Lightnings. Avro Vulcan
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Warbird Tech Series. Kev Darling. Avro Vulcan
Guy Bartlett. Vulcans.co.uk
